滑板车转向支架轮组三维结构设计

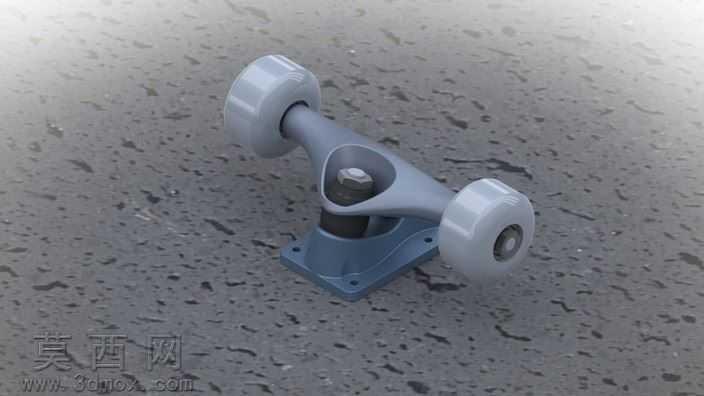

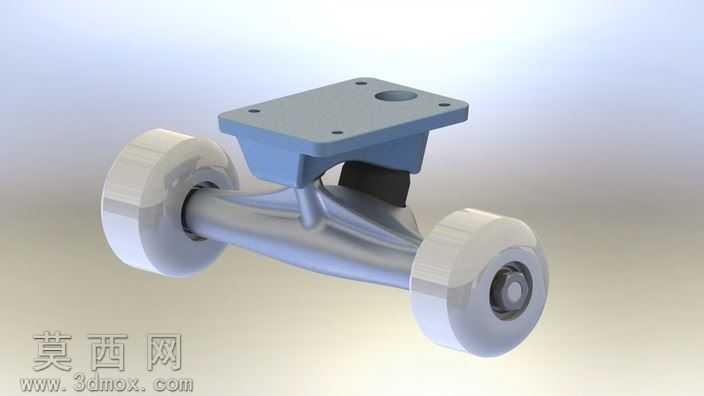

本模型为滑板车核心转向承载轮组结构，采用三维建模软件完成全参数化设计，整体结构围绕滑板转向灵活性与承载可靠性两大核心需求展开设计。建模过程中首先完成顶部安装基座的特征绘制，基座采用矩形平板式结构，预留四个对称分布的安装孔位与一个中心定位孔，用于和滑板板面完成紧固连接，基座底部设计为弧形过渡衔接结构，避免应力集中问题。基座与下方轮轴支架之间设置缓冲垫块结构，可在滑行过程中吸收路面传递的颠簸冲击力，提升滑行体验。轮轴支架采用一体化流线型压铸结构设计，两侧轮轴安装位保持同轴度公差约束，确保两侧滚轮转动时无偏摆卡顿问题。滚轮部分采用轮毂与外圈分层建模设计，轮毂为硬质承载结构，外圈为高弹性耐磨材质，渲染阶段对不同部件赋予差异化材质：顶部安装基座采用哑光磨砂工程塑料材质，呈现细腻的颗粒质感；轮轴支架采用抛光金属材质，模拟铝合金压铸后的金属光泽与反光效果；缓冲垫块采用黑色橡胶材质，表现出软质材料的漫反射特性；滚轮外圈采用半透明乳白色耐磨聚氨酯材质，轮毂中心轴承部分采用亮面金属材质，还原真实配件的材质差异。结构设计上充分考虑滑板转向时的倾角活动空间，支架与基座的连接部位预留足够的转动间隙，可实现常规滑板所需的转向偏转角度，同时两侧滚轮的安装位置经过尺寸校核，保证轮距符合滑板运动的稳定性要求，避免滑行时出现侧翻风险。建模过程中对所有装配部位添加了配合约束，可直接用于结构干涉检查与运动仿真验证，各零件的壁厚、圆角参数均参考实际滑板配件的生产工艺要求设置，可直接对接后续的开模生产环节，为滑板转向轮组的结构优化、配件生产提供精准的三维数字参考。
