摩托车川崎ER6N帧插头盖结构设计

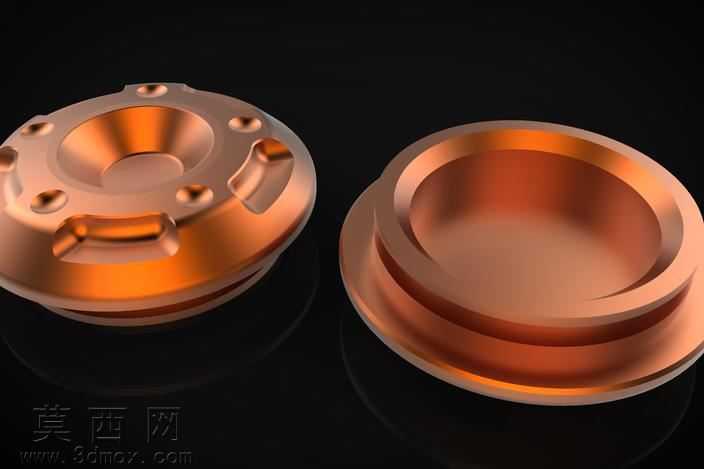

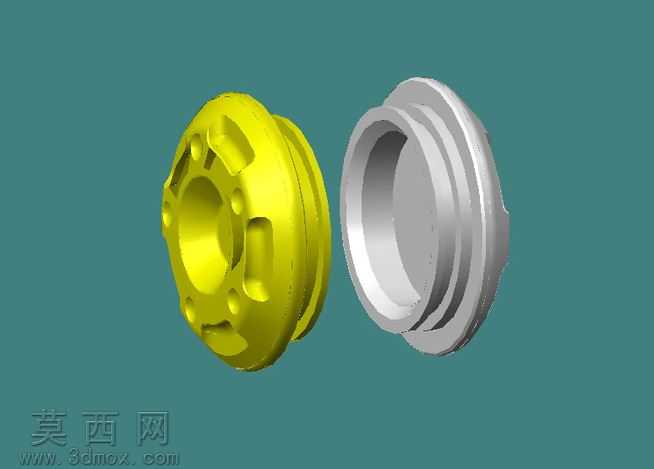

本作品为摩托车配套的帧插头盖三维建模作品，整体采用紫铜质感的材质表现，还原金属构件的厚重质感与精密加工特性。建模过程中首先基于实物测绘的尺寸参数搭建基础轮廓，通过旋转凸台命令生成端盖的主体回转结构，精准把控盖体的内外径差值、侧壁厚度与嵌套台阶的层级尺寸，保证盖体能够与对应插头基座实现精准的嵌合装配，满足密封防护的使用需求。在细节结构处理上，盖体顶面均匀分布的定位凸点采用阵列特征完成建模，每个凸点的球面弧度、凸起高度与分布间距都严格匹配原厂配件的参数，侧面的卡扣凸筋通过拉伸与倒角命令细化，既保证卡扣结构的卡接强度，也还原了机加工后棱角处的细微圆角过渡，避免应力集中的结构缺陷。渲染阶段采用HDR环境光模拟工业摄影的布光效果，调整金属材质的反射率、粗糙度与色散参数，还原紫铜材质温润的金属光泽与细腻的表面肌理，通过暗调背景突出构件的轮廓层次，清晰展现盖体正反两面的结构特征：正面的定位结构与卡扣布局一目了然，反面的嵌套凹槽与密封贴合面的平整度也得到充分呈现。设计过程中充分考虑该部件的实际使用场景，作为摩托车电气插头的防护端盖，所有结构尺寸都预留了合理的装配公差，台阶处的过渡圆角既符合金属冲压或车削加工的工艺要求，也能在装配时起到导向作用，避免硬装配造成的构件刮损；材质表现上选择紫铜质感也对应了部分改装款配件的材质特性，兼顾导电性能与抗腐蚀的使用需求，整体模型结构完整，细节还原度高，可用于配件改装参考、装配模拟演示以及相关结构的设计参考。
