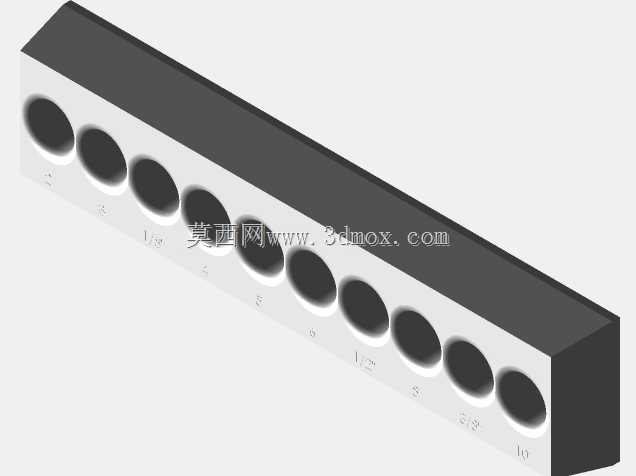

这套结构面向加工现场中ER16弹性筒夹的集中存放与快速取用,主体采用长条块状座体,沿长度方向依次布置多个圆孔位,孔位下方对应刻印不同规格标识,使操作者在换刀、备刀或整理刀具时能够直接按号取放,减少混放、错拿和筒夹散落的情况。座体外形为规则长方体,顶面与侧面边界平直,适合放置在机床操作侧的工具台、刀具柜层板或装配工位旁,也可根据现场空间进行台面固定。
从实际使用场景看,ER夹头属于数控铣床、钻攻中心、雕刻机、小型车床和部分专用工装中常见的夹紧元件,规格切换频繁。若直接堆放在抽屉或料盒中,弹性开槽部位容易相互磕碰,内孔清洁度也难以保持。多孔支架将每支夹头独立置入孔位,夹头圆柱段由孔壁约束,取放时沿轴向拔出或放入,动作路径简单,戴手套操作也不受影响。孔位呈一字排开,视线扫过即可确认空位与占用状态,班前点检和刀具归位更加直观。
结构设计上,座体没有复杂曲面和活动机构,重点在于孔系位置、孔径配合、孔深与标识区域的协调。各圆孔沿长边等距或按规格顺序排列,孔间距需兼顾相邻夹头凸缘、扳手操作空间以及手指取放间隙,避免孔位过密导致相邻筒夹互相干涉。孔深不宜过浅,否则夹头插入后稳定性不足;也不宜过深,否则取出困难并增加座体厚度。较合理的方式是让夹头主要圆柱段进入孔内,上端保留足够露出长度,便于手指捏住拔出。座体底部保持完整平面,放置时接触面积大,受侧向拔取力时不易倾翻;若用于振动较大的设备附近,可在底面增加沉头孔或定位槽,通过螺钉固定在工作台上。
外形尺寸方面,长条座的长度由孔位数和孔间距决定,宽度只需覆盖最大夹头外径并保留侧壁强度,高度则依据夹头插入深度和标识面高度确定。模型中多孔串联排布,使整体占用面积紧凑,适合在有限台面空间内管理一组ER16夹头。前端面可作为规格标记区,数字或字符与孔位一一对应,标记区域应避开孔口倒角,保持刻印清晰且不易被夹头摩擦遮挡。孔口建议设置小倒角,既方便夹头导入,也能减少尖锐边缘对筒夹外圆的划伤。
建模时应先确定座体基准底面和长度方向中心线,再按孔位序列建立草图点,统一使用拉伸切除生成圆孔,保证孔轴线垂直于座体顶面。孔壁与夹头之间采用间隙配合思路,不能按紧配处理,因为现场存在油污、粉尘和温度变化,过紧会导致夹头拔出困难。侧壁厚度要结合材料和孔径校核,若采用铝合金或钢材加工,连续多孔之间仍需保留足够筋宽,防止长期插拔后孔口变形。若采用3D打印制作,则应关注层纹方向和孔壁耐磨问题,水平摆放打印可让孔轴方向获得较好的层间结合,但后处理时需保证孔内无毛刺。
该支架并不直接参与切削受力,却能明显改善工位辅具管理。对于多品种小批量加工,刀具和筒夹更换次数多,按规格归位可缩短寻找时间;对于教学车间或设备展示区,整齐排列也有助于识别ER夹头系列。结构本身可扩展为不同孔径组合,既可以全部容纳ER16,也可在相邻区域加入ER11、ER20等孔位,但需在设计阶段区分孔深和标识,避免误插。整体方案以易加工、易清洁、易取放为核心,没有多余装饰,符合机床辅具和工装收纳件的实用要求。
