重载四折页工业合页结构设计

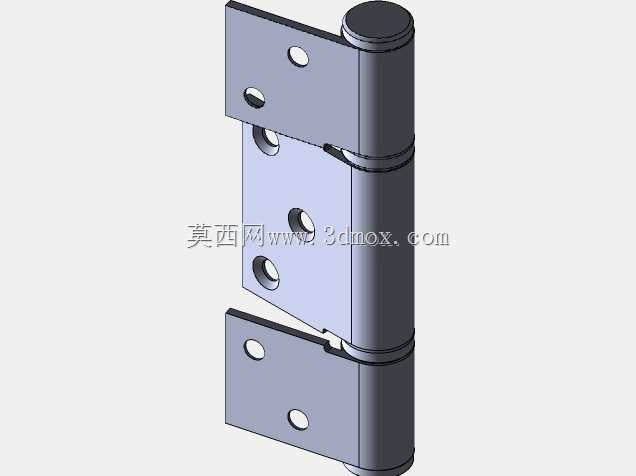

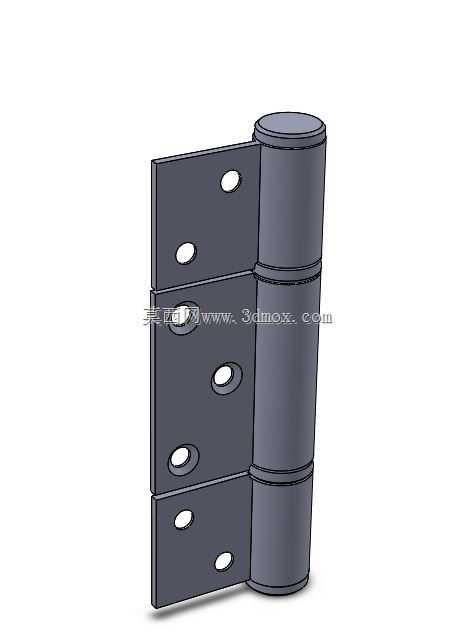

　　在工业柜体、重型防护门、户外设备舱以及需要大角度开合的钣金结构场景中，普通两页合页往往会在承载、开启角度与安装对位上暴露短板。这套四折页合页的结构方案，正是围绕多段铰接、分散载荷与紧凑安装边界展开的。从三维结构上看，整套合页由四片独立页板与三段同轴筒状铰轴段组成，页板沿轴向依次排布，每片页板一侧延伸出半圆柱轴套，相邻页板的轴套交错扣合后形成完整的铰接回转副，最外侧轴套端部做封边处理，避免销轴轴向窜动，也让整体外观更规整。

　　实际选型时，这类多页合页常被用在厚度较大的叠层门板、分段式防护盖板或者需要180度以上平开的设备检修门上。单页板上预制的圆形安装孔沿板长方向均匀分布，孔位避开轴套根部的应力集中区，装配时可通过螺栓或者沉头螺钉直接固定在门板与门框的预制安装面上；多片页板的设计让紧固件排布更分散，门扇自重与开合冲击不会集中在某两个连接点上，长期往复启闭后，板面局部压溃、螺钉松脱的概率明显降低。

　　结构设计阶段首先要锁定的是铰接同轴度，三段轴套的内孔必须保持同一回转轴线，建模时先以公共轴线为基准搭建轴套分段，再分别延伸出各片页板的钣金轮廓，页板与轴套衔接的根部做圆角过渡，避免钣金折弯或者切削加工时出现应力裂纹。页板上的安装孔孔径按照常用紧固件规格预留间隙，孔边到板边、孔边到轴套外壁的距离都满足最小边距要求，既保证安装时扳手有操作空间，也避免孔位过近导致板面撕裂。

　　从安装边界来看，合页闭合状态下四片页板依次叠靠，整体径向厚度仅为轴套直径加上单层页板厚度，轴向总长度覆盖四片页板的排布区间，安装时需要在门框与门板的铰接侧预留出等于轴套半径的侧边间隙，保证门扇转动过程中板面不会与门框发生剐蹭。相较于普通两页合页，四页结构在门扇完全翻开后，多段铰接可以让门板更贴近门框外侧墙面，减少开门后门板向外探出的占用空间，这在通道狭窄的工业车间、机柜排布密集的机房场景里实用性很强。

　　材质选型上这类合页一般采用碳钢冲压后做表面发黑或者镀锌处理，也可根据户外防腐需求选用不锈钢板材加工，轴套与页板可为一体冲压成型，也可采用页板焊接轴套的工艺，焊接件需要在建模时预留焊脚尺寸，后续加工后做打磨平整，保证页板贴合面的平面度。销轴穿入整组轴套内，两端可采用铆边或者卡簧限位，保证铰接转动顺畅无卡滞，装配后需手动测试全行程开合，确认各页板转动时无干涉、无异响。

　　在整机结构布局阶段，工程师会根据门扇的总重量、门板高度确定合页的使用数量，单套合页的承载能力由页板厚度、轴套配合长度以及销轴直径共同决定，多套合页沿门板竖直方向均布时，还要保证所有合页的铰接轴线处于同一条直线上，避免安装不同步导致门扇扭曲、启闭阻力过大。这套三维结构完整还原了页板轮廓、孔位分布、轴套分段与配合关系，可直接用于钣金件出工程图、装配干涉校验以及设备开合动作的模拟验证，帮助设计人员在方案阶段就核对安装孔距、开合间隙与周边管线的避让关系，减少后期样机装配时的返修工作量。
