工业平台压焊钢格栅承重铺板

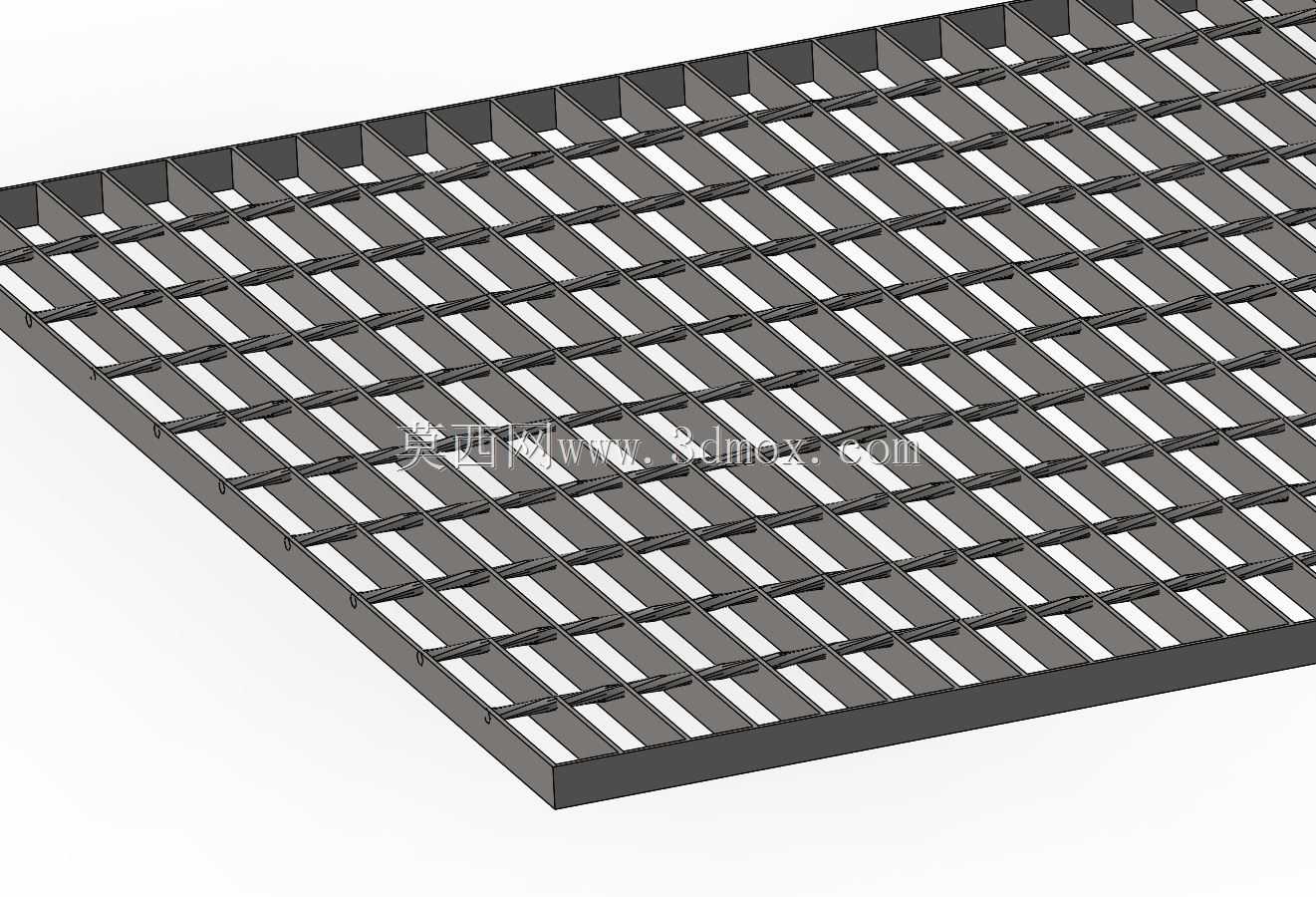

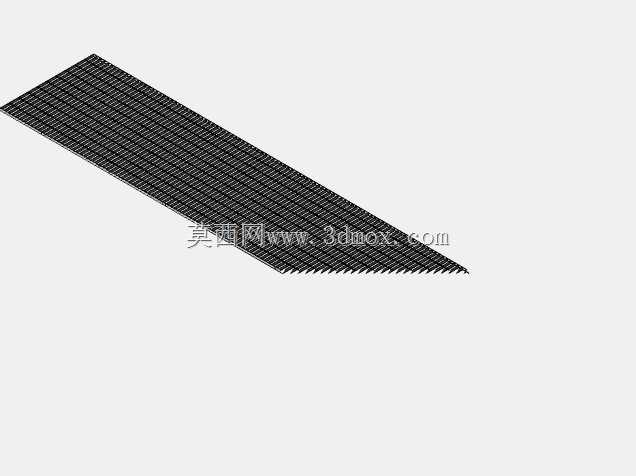

　　这套三维结构对应的是工业现场十分常见的压焊钢格栅铺板，主体由按固定间距平行排列的承载扁钢与正交布置的横杆构成，扁钢承担主要竖向荷载，横杆起到限位、抗扭和分散侧向力的作用，整体形成通透而稳定的网格受力体系。模型把扁钢高度、厚度、间距以及横杆直径、节距都按实物比例还原，边缘包边、端头封板和网格交叉位置的关系表达清楚，能够直接用于平台走道、设备检修层、栈桥通道、楼梯踏步、地沟盖板等场景的布局校核。

　　从使用逻辑看，钢格栅并不是单纯的装饰网格，而是兼顾承载、排水、通风和防滑的功能性构件。化工厂装置区的操作平台需要人员巡检和小型工具通行，格栅开孔可以让雨水、冲洗水和泄漏介质快速下落，避免地面积液；污水处理厂的池顶走道常年处于潮湿环境，通透结构能减少风阻并便于观察下方液位；船舶甲板、港口栈桥、电厂锅炉周边和市政排水沟也大量采用同类构件。设计时首先要明确铺板的支撑边界，即格栅搁置在钢梁或混凝土支墩上的搭接长度、跨向布置和固定方式，再根据人行、手推车或设备检修荷载选择扁钢规格。

　　建模思路上，承载扁钢的方向必须与支撑梁跨度方向一致，这是选型和布板时最容易出错的点。若扁钢顺着短跨布置，荷载会直接传递到横杆而非扁钢高度方向，整体承载力会明显下降。模型中扁钢立放，利用截面高度获得抗弯刚度；横杆通常采用扭绞方钢或圆钢，在交叉点与扁钢焊接或压锁成型，使每根扁钢不会单独失稳。四周封边扁钢用于增强边界刚度，也为安装夹具、焊接固定和相邻板块拼接提供接触面。对于需要频繁开启的沟盖板，还应在边界考虑提手、铰链或限位框；对于车辆通行区域，则要加大扁钢高度、缩小扁钢中心距，并复核板块挠度。

　　外形与安装边界方面，单块格栅需要控制长宽尺寸，避免运输和吊装时产生过大变形。常规板块搁置在支撑结构上时，两端应保留足够搭接量，支撑梁翼缘宽度、混凝土沟沿宽度和预埋件位置都会影响净开孔尺寸。遇到管道、立柱、设备底座穿板时，不能简单在整板上开大孔，而应按开孔轮廓设置补强框，切断的承载扁钢端部要与补强件可靠连接，防止洞口周边成为受力薄弱区。模型呈现的规则矩形网格适合阵列排板，实际工程中可在此基础上裁切异形边界，并补充踢脚板、扶手立柱底座和安装夹。

　　表面处理通常围绕防腐和耐磨展开，碳钢件多采用热浸镀锌，湿热或腐蚀环境下可提高镀锌层要求，也有不锈钢或铝合金材质用于食品、医药或海洋环境。齿形扁钢适用于油污、坡道和潮湿踏步位置，通过齿边提高摩擦系数；普通平面扁钢则更利于清扫和成本控制。选型阶段不能只看网格外观，应把跨度、荷载、支撑方式、开孔率、防滑要求和固定件一并纳入结构判断。该三维模型把格栅的空间层次、杆件比例和包边关系直观呈现，便于设计人员在整机平台或厂区总图中检查铺板范围、预留洞口与支撑梁的匹配性，也能为加工详图、材料统计和安装干涉排查提供可靠的几何依据。
