圆盘式空气过滤装置结构设计

　　圆盘式空气过滤装置多用于通风系统、动力设备进气端以及小型除尘工位的前置净化环节，核心作用是在气流进入后续腔体前拦截空气中的悬浮粉尘、纤维碎屑与颗粒杂质，避免磨粒进入运动副造成磨损，也能减少换热器、风机叶轮、气动元件表面积尘带来的效率衰减。这类薄盘构型的过滤件尤其适合安装轴向空间受限、但径向可利用面积较大的设备舱体，相比筒式滤芯，它在相同占用高度下可以铺开更大的有效迎风面积，气流通过滤材时的面速度更低，压损增长更平缓。

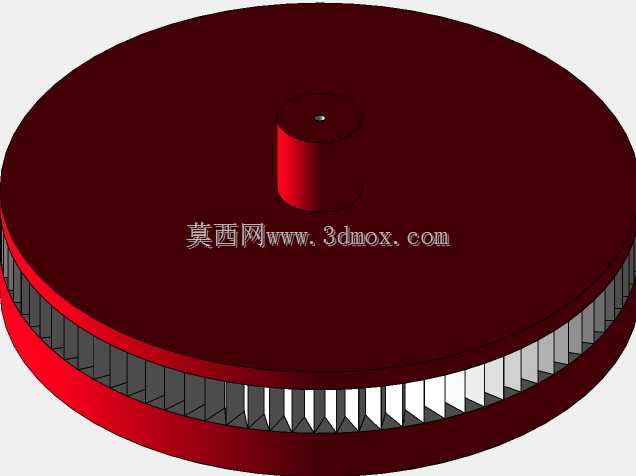

　　从结构形态来看，装置主体为大直径扁平圆盘，盘面作为主要迎风面承接来流，中心设置凸起的圆柱形接口，该接口既可以作为净化后气体的汇流出气通道，也可作为与上游管路或风机吸入口对接的定位安装位。接口顶端保留同轴小孔，用于气流通行或安装定位销，保证装配后回转中心与配合件重合。圆盘外缘采用环形边框收口，将滤材与内部支撑结构约束在边框内部，边框侧壁布置连续的折褶支撑结构：滤材沿圆周方向反复折叠形成密集V形褶，褶棱沿圆盘径向排布，这种排布方式能在有限圆盘体积内大幅扩展滤材展开面积，同时每一道褶都获得侧边支撑，气流脉动或积尘增重时滤材不会倒伏、褶间不会贴死。

　　设计这类过滤结构时，首先要平衡过滤面积与整体厚度的关系。褶高直接决定圆盘的轴向厚度，褶距过小则容尘空间不足，粉尘快速填满褶谷后压损会陡增；褶距过大则单位面积内褶数减少，有效过滤面积下降。建模过程中需要先确定额定通风量，按照滤材推荐面风速反推总过滤面积，再换算为圆盘直径、褶高与褶数的匹配组合，通常会将褶尖朝向外侧边框、褶根靠近中心出气区，利用径向空间自然形成外宽内窄的褶间通道，引导气流向中心汇流。中心圆柱接口的直径需要匹配出气流量，避免出口处流速过高产生额外噪声与阻力，接口与圆盘盘面的交接处做圆角过渡，减少应力集中，也避免滤材在转角处被硬边割破。

　　安装边界方面，圆盘外圆边框可作为径向定位面，嵌入设备舱的预留卡槽内，边框端面可粘贴密封泡棉，防止未过滤空气从侧边旁通。中心接口可采用插接配合外加卡箍紧固，或通过端面法兰与管路对接，接口的同轴度需要在建模时与圆盘基准轴线约束一致，保证装配后密封面均匀贴合。整体厚度方向需要预留滤材容尘后的膨胀余量，以及拆装更换时手指或卡箍的操作空间，不宜将圆盘上下盘面完全贴死在舱壁上，至少在迎风侧留出匀流腔，让来流均匀分布到整个滤面，避免局部区域过早积尘。

　　实际工况中，这类过滤装置常布置在小型内燃机进气口、车间局部排风设备入口、电子设备机柜通风孔以及粮食加工、木工机械的粉尘抽吸端。含尘气流接触盘面后，颗粒被截留在滤材褶层表面，洁净空气穿过滤材沿径向向中心汇集，再通过中心接口送入下游。随着积尘层增厚，可通过反向吹扫或停机拆出清灰恢复通透性，折褶结构的刚性支撑在反复吹扫时不易变形，能维持褶间间隙稳定。三维建模时需重点还原连续折褶的圆周阵列规律、中心接口与盘面的融合过渡、外缘边框的包边形态，将滤材薄壁、支撑骨架与接口区分为不同零件层级，既方便后续出工程图标注配合尺寸，也能用于模拟气流穿过滤面的路径分布，核验有效过滤面积是否覆盖整个圆盘，避免出现结构遮挡导致的滤材浪费。
