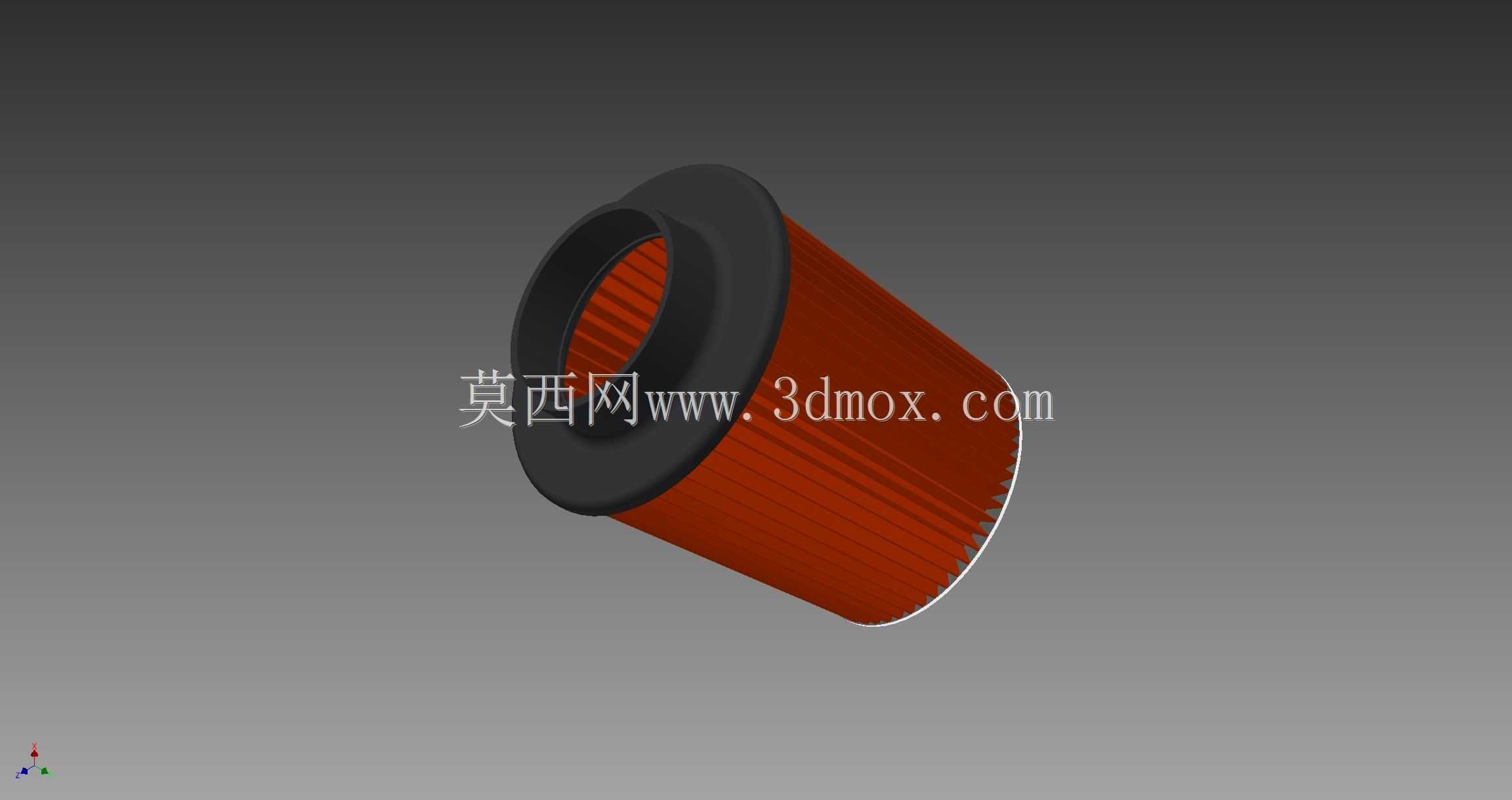

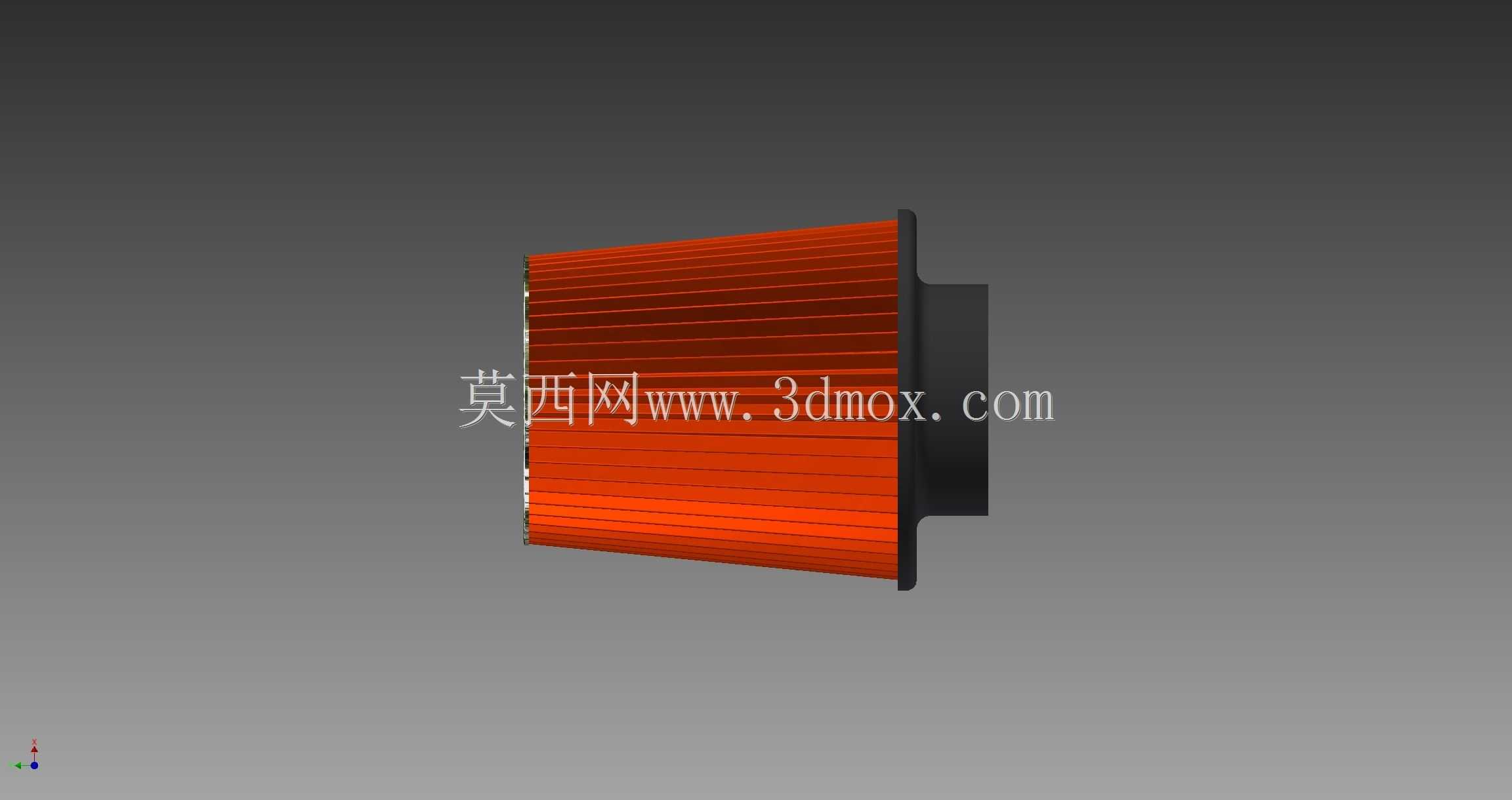

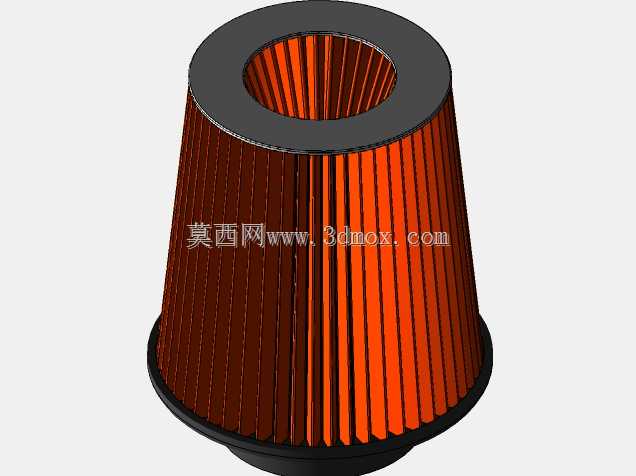

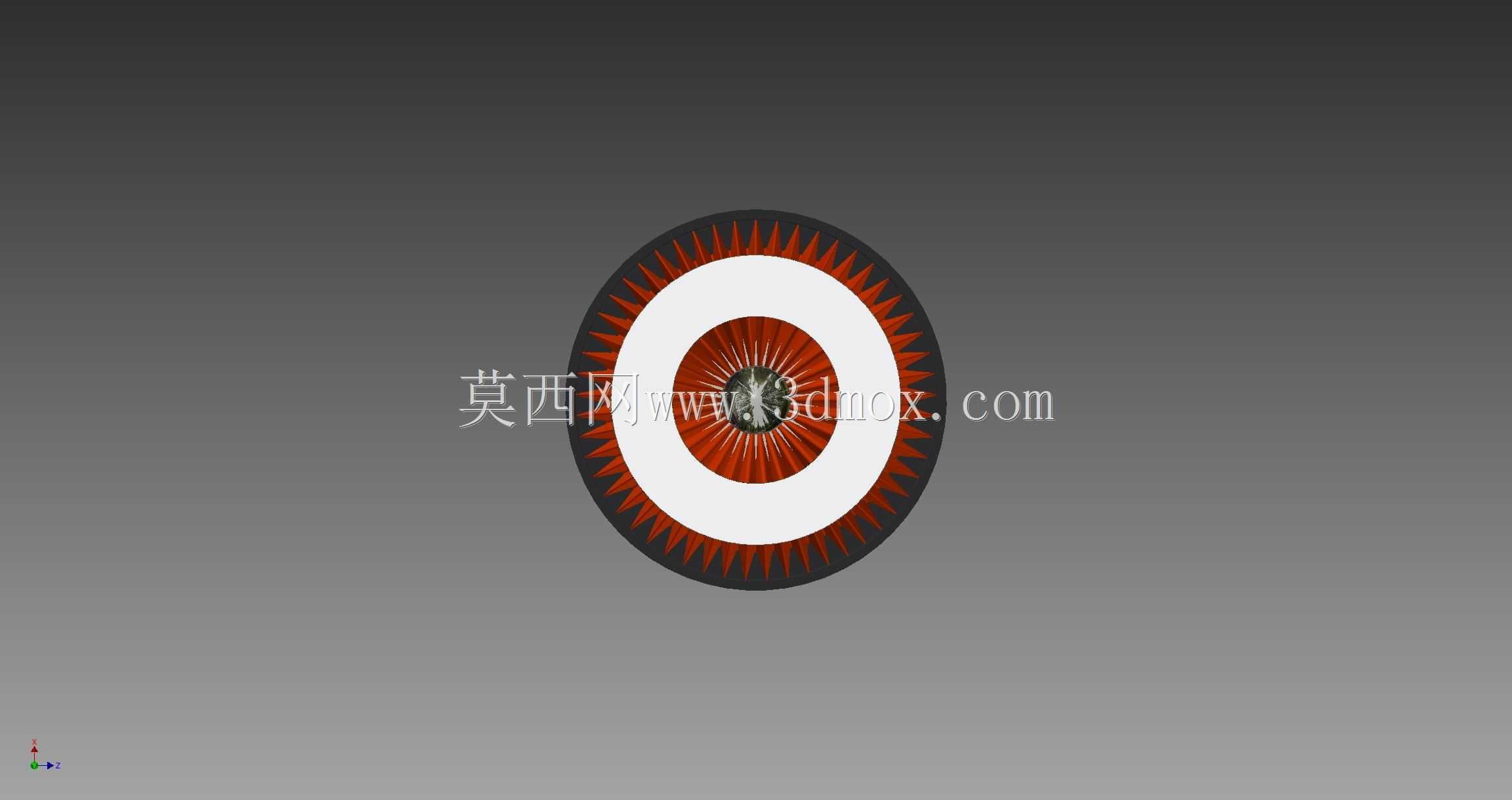

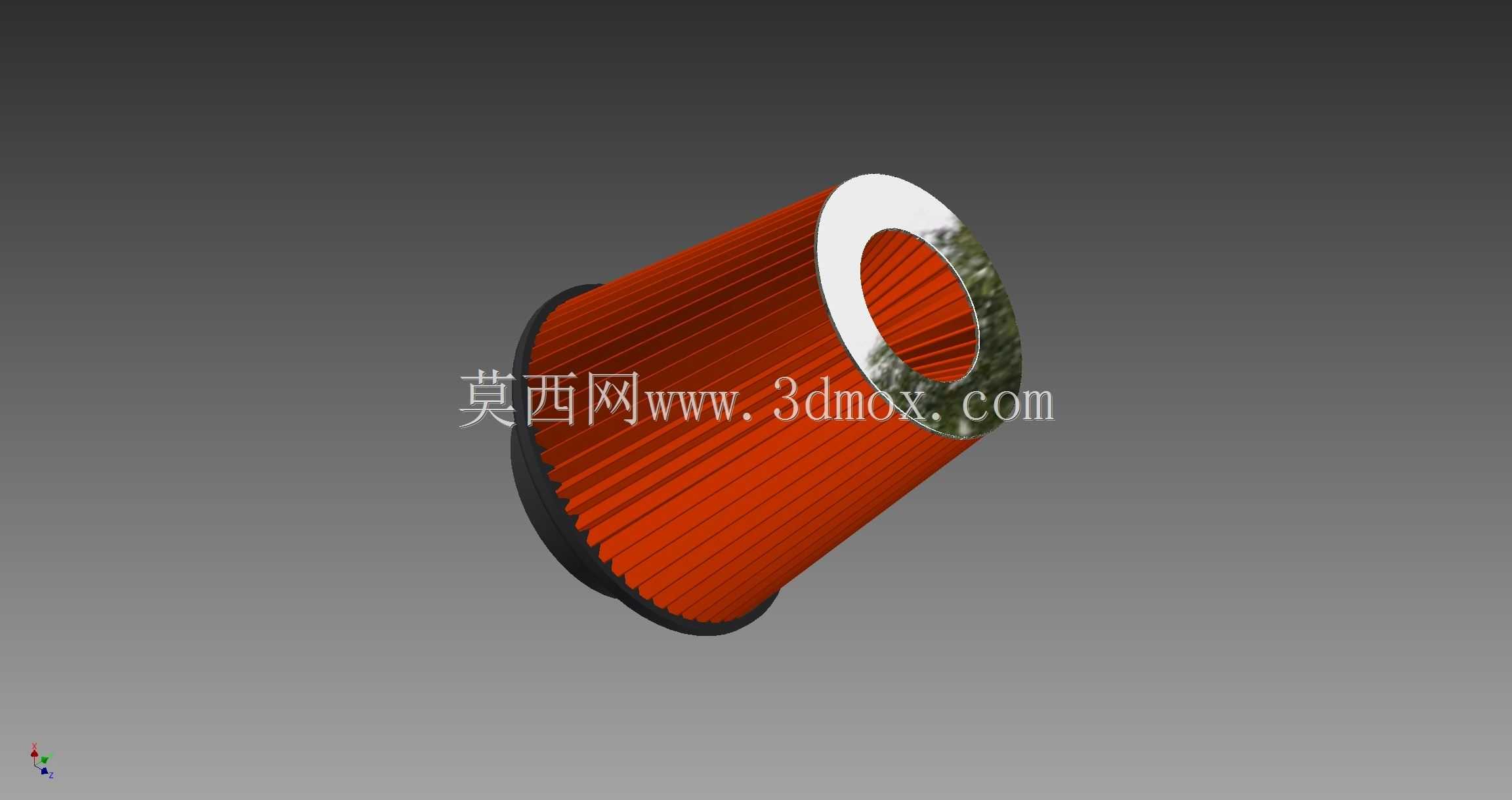

锥形中心进气冷空气空气过滤装置

　　在各类需要稳定洁净进气的动力、通风及工业气动系统中，进气端的空气过滤环节直接决定下游核心部件的运行寿命与工况稳定性，这款锥形结构的冷空气过滤装置，正是针对大流量进气场景下的阻力控制与过滤效率平衡需求设计的专用元件。不同于常规平板或圆柱式滤芯的径向进气逻辑，该结构采用中心轴向进气的流道设计，气流从滤芯一端的中心开口进入滤材内侧，沿径向穿过滤层后从外侧周向流出，这种流路布局能让整个锥形滤面的过滤负荷分布更均匀，避免圆柱滤芯靠近进气端局部滤材过早积灰堵塞的问题，在相同安装空间下能提供更大的有效过滤面积，适配冷空气这类含尘量随环境波动、需要持续稳定通流的进气场景。从实际应用场景来看，这类滤芯常被布置在户外动力设备的冷端进气路径上，

　　比如小型通用动力机械、移动式工业气动设备、户外作业机组的进气系统中，负责拦截空气中的浮尘、碎屑、絮状纤维等杂质，避免杂质进入下游的气缸、叶轮、精密阀组等部件，造成磨粒磨损、流道堵塞或者运动副卡滞。设计阶段首先要匹配安装边界的尺寸约束，滤芯两端的密封端盖分别承担定位与密封作用，一端的环形密封面需要和设备进气座的密封槽精准贴合，采用弹性密封材质压紧后避免未过滤的空气从旁侧短路进入下游，另一端的封闭端盖则通过内嵌的支撑结构维持滤芯整体的结构刚度，避免在进气负压作用下滤材出现吸瘪变形，导致通流面积骤减。滤材采用褶皱式排布，沿锥形周向均匀折叠，褶皱的高度和间距经过匹配计算，既要保证足够的滤材展开面积来容尘，又要控制褶皱之间的气流间隙，避免相邻滤面在气流作用下贴合，造成有效过滤面积损失。锥形的外形设计并非单纯的造型选择，而是结合安装空间的锥度腔体做的适配，很多设备的进气腔为了优化气流导向会设计成渐扩或渐缩的锥段，锥形滤芯可以完全填充腔体内的有效空间，不浪费多余的安装容积，同时中心进气的流道能让进入滤芯的气流沿锥面自然扩散，降低气流穿过滤材时的局部流速，减少滤材承受的气流冲击，也能降低进气阻力带来的功率损耗。在安装边界的考量上，滤芯的最大外径、总长度、中心进气口的内径都需要和设备的安装位严格匹配，端盖的密封筋位置、支撑结构的卡扣点位都要对应设备上的安装卡槽，确保更换时可以直接定位装入，不需要额外调整。实际使用中，这种中心气流的结构相比同规格圆柱滤芯，

　　在相同容尘量下进气阻力可以降低15%左右，因为气流从中心进入后可以沿锥面的轴向长度方向均匀分配到各个滤段，不会出现圆柱滤芯进气端局部流速过高的问题，对于需要持续吸入冷空气的设备来说，更低的进气阻力意味着更少的进气功率消耗，也能保证冷空气的进气量充足，避免因进气不足导致的设备出力下降、工况温度异常升高等问题。滤材的选型上针对冷空气的使用场景做了适配，兼顾透气度与过滤精度，既能拦截5μm以上的固体颗粒，又不会在低温环境下出现滤材发硬、透气性下降的问题，褶皱之间的定型工艺保证滤材在长期使用过程中不会出现倒伏，维持稳定的通流间隙。端盖与滤材的粘接采用耐温耐老化的密封胶，确保在户外温差变化、振动工况下不会出现脱胶开裂，避免过滤短路。

　　在结构设计的细节上，滤芯外侧没有额外的金属护网，而是通过滤材褶皱的定型刚度以及两端端盖的支撑来维持整体形状，这样可以减少护网占用的通流空间，进一步降低气流通过时的阻力，同时也减轻了滤芯自身的重量，方便快速更换维护。对于三维建模从业者来说，这类过滤元件的建模重点在于褶皱特征的参数化构建，需要先建立锥形的基础曲面，再沿曲面的法向排布褶皱的折叠轮廓，保证每个褶皱的高度沿锥面的母线方向均匀过渡，同时端盖的密封槽、定位卡扣的特征需要严格匹配安装接口的尺寸公差，避免装配时出现干涉或者密封不严的问题。在设备选型匹配时，除了核对外形安装尺寸，还要结合设备的额定进气量选择对应通流能力的规格，确保在最大进气流量下，滤芯的阻力仍在设备允许的进气负压范围内，同时容尘量能满足设备的维护周期要求，避免频繁更换滤芯增加维护工作量。
