锥褶式空气滤芯总成结构设计

　　这套锥褶式空气过滤元件主要面向需要从环境空气中拦截粉尘、纤维、砂粒和悬浮杂质的进气场合，常见于小型内燃机进气系统、空压机吸气端、鼓风机入口、通风净化设备以及试验台架的气源预处理段。它的核心作用不是提供动力，而是在气流进入后续精密部件之前建立一道稳定的物理过滤屏障，减少磨粒进入气缸、叶轮、阀组或传感器腔室，从而降低磨损、卡滞、散热恶化和测量漂移等问题。

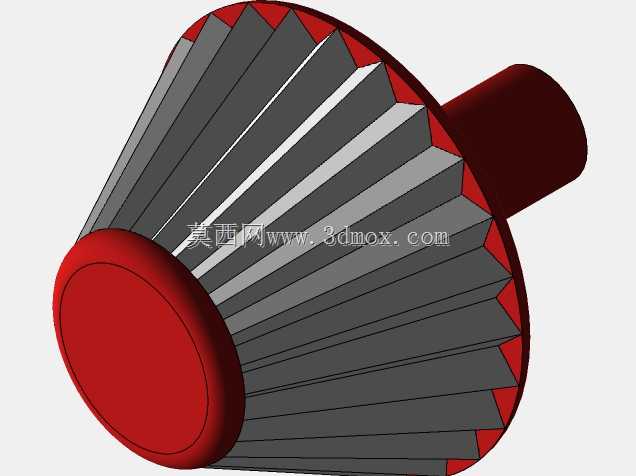

　　从结构上看，模型采用一端大径、一端小径的锥形褶叠布局，外侧连续布置径向折褶，滤材展开后可获得比同直径圆筒结构更大的有效过滤面积。锥面折褶沿周向均匀分布，褶峰与褶谷形成规则的支撑轮廓，既让气流能够沿较大表面分散通过，也使灰尘在迎风侧沉积时不易局部堵死。大端设置圆形端盖，用于封闭滤材端面并承担轴向定位；小端延伸出圆柱形接口，可与进气管、橡胶接头或设备壳体上的安装座配合。接口轴线与滤芯锥体重合，装配后气流路径明确，便于在紧凑空间内完成吸入、过滤和导出。

　　设计这类滤芯时，首先要平衡过滤面积、通气阻力和外形包络之间的关系。锥形布置相比平直圆盘滤芯，能够在有限轴向长度内增加褶数，同时让大端承担更多迎风面积，小端集中输出气流，适合安装空间呈渐缩形态的设备。折褶间距不能只按视觉均匀处理，过密的褶谷会在积尘后相互贴合，造成有效面积快速下降；过稀则浪费壳体空间，额定流量下阻力上升明显。实际建模时需要把褶峰圆角、褶谷过渡和端盖压边区域一并表达，因为这些位置决定了滤材是否被可靠夹持，也影响密封边界是否连续。

　　安装边界方面，圆柱接口的外径、插入深度和端部倒角是关键尺寸。接口过松会导致未过滤空气旁通，过紧又会造成橡胶套装配困难或维护拆卸时损伤滤芯。大端端盖的外径应与壳体腔室或压盖保持定位关系，端面可配合海绵垫、橡胶圈或压爪形成密封。锥形体的最大外径决定了滤芯在壳体内的径向占用，轴向总长则受端盖、接口和压盖行程共同约束。若用于振动较大的动力设备，还需考虑接口与端盖的支撑刚度，避免滤芯在脉冲气流或颠簸工况下产生晃动、摩擦和褶层变形。

　　在三维结构处理上，折褶部分适合通过周向阵列和曲面放样结合完成，先确定大小端轮廓、褶数和褶深，再建立单片折褶的截面形态，最后阵列形成完整锥体。端盖与接口不宜简单作为独立装饰件，而应体现压合、包覆或插接关系，使模型能够用于干涉检查、装配演示和维护空间校核。对于选型人员而言，该结构可直观判断滤芯更换方向、手部操作空间以及管路连接方式；对于结构设计人员，则可进一步据此推导壳体压盖、密封件、旁通槽和灰尘沉积区的布置。

　　该类过滤元件在使用中通常采用迎风面拦尘方式，含尘空气穿过滤材后，洁净气流由中心或接口侧流向设备。锥形表面有助于在有限腔体内扩展面积，并让气流沿锥面逐步汇集，降低局部高速冲刷。维护时，滤芯多作为整件更换，折褶层不建议反复水洗后继续用于高要求场合，因为滤材孔隙损伤和端部密封失效往往不易从外观直接判断。建模时保留端盖、接口和褶层之间的明确层次，能够让工程图、装配说明和检修培训材料更准确地传达其功能逻辑。

　　整体而言，该结构把过滤面积、密封接口和紧凑安装三个需求集中在一个锥形总成中，适用于对进气洁净度有要求但安装空间受限的机械设备。三维模型不仅展示了外观形态，也反映了滤材折褶、端盖封闭和管路插接之间的工程关系，可作为过滤装置方案设计、设备进气道布置以及滤芯替换结构校核的参考。
