螺旋弹簧式液压阻尼减震支柱结构

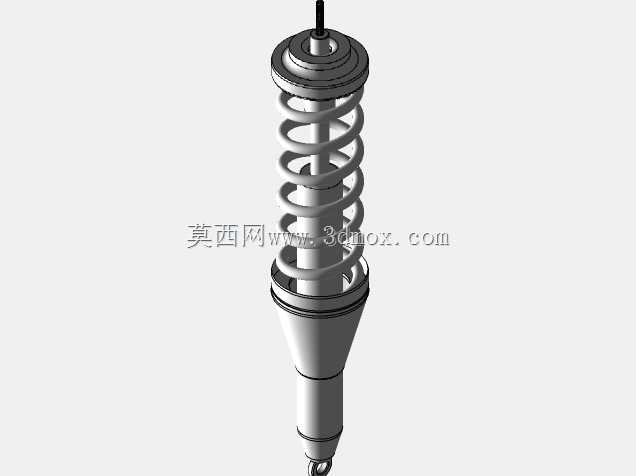

　　这套减震支柱的三维结构围绕车辆与移动设备的振动隔离需求展开，核心由同轴布置的螺旋压缩弹簧、筒式阻尼杆、上端安装座与下端锥形连接段构成。弹簧承担静载与冲击能量的暂存，阻尼筒则通过内部油液节流把往复振动转化为热能耗散，二者轴线重合，避免偏载造成的侧向摩擦。

　　从实际布置看，上端带中心活塞杆的圆盘座用于对接车架或设备承载平台，下端锥柱结构则指向转向节、摇臂或支撑托架。建模时需要先锁定上下安装点的中心距，再校核弹簧自由长度、预压量和极限压缩行程。若安装边界过紧，弹簧并圈时会出现刚性撞击；若行程预留过大，过拉伸工况又可能拉脱阻尼杆。

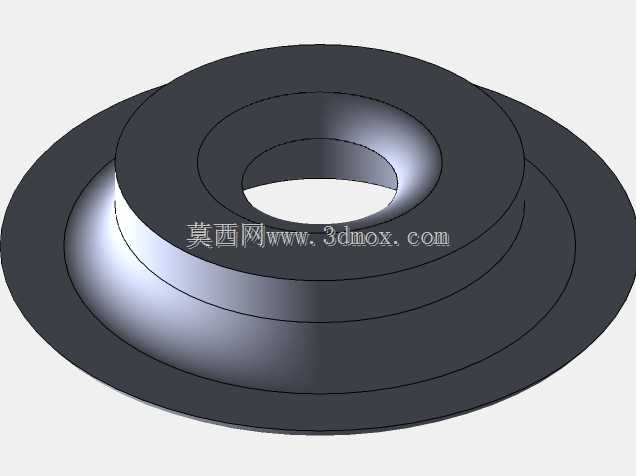

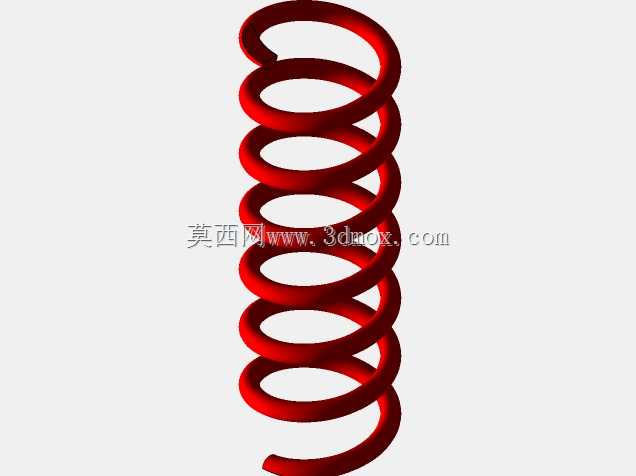

　　弹簧的圈径、丝径和有效圈数直接决定刚度曲线。模型中弹簧环绕阻尼筒布置，外径明显大于缸筒，这种结构能在有限径向空间内获得较长的有效变形量。上端托盘与弹簧端面贴合，下端托盘承接弹簧并把载荷传递到缸筒，托盘翻边还可限制弹簧在横向冲击下错位。阻尼筒外部不承担主要弯曲载荷，设计重点在于保证活塞杆与缸筒的同轴度。

　　在轻型车辆、 ATV、试验台架和小型移动机械中，这类支柱常用于吸收路面起伏、发动机扰动或作业冲击。选型时不能只看承载能力，还要结合簧上质量、轮胎刚度、铰接点位置和期望偏频。刚度偏高会把冲击直接传回机架，偏低则在连续颠簸中频繁触底；阻尼过小会出现多次余振，阻尼过大则让悬挂显得僵硬，轮胎贴地性下降。

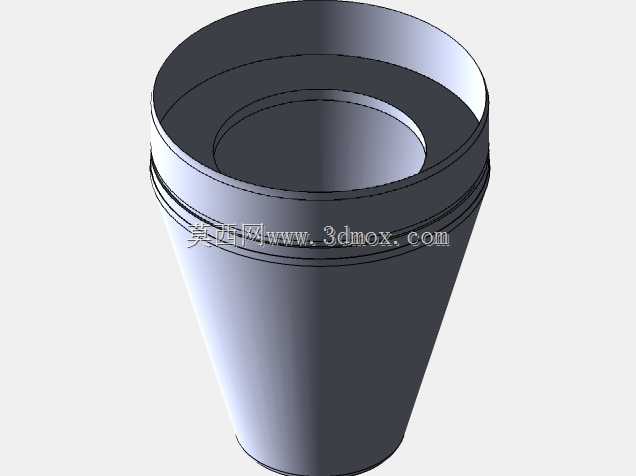

　　三维建模阶段，弹簧适合采用扫掠方式建立，并在装配中保留与上下托盘的接触关系；阻尼筒、活塞杆、防尘罩和安装座则按回转体与局部特征组合处理。锥形下段并非单纯造型，它有利于在装配时引导对中，也能在下端铰接区域形成较平顺的载荷过渡。上端细活塞杆需要配合导向套和密封件，因此模型中应体现杆径、台阶和端部螺纹的安装逻辑。

　　外形尺寸校核要同时关注轴向与径向。轴向需覆盖自由状态、满载静平衡状态、最大压缩状态和回弹限位状态；径向则要检查弹簧外圈与周边车架、线束、护板之间的间隙。车辆转向或摆臂摆动时，支柱角度会发生变化，若按静态垂直位置建模，后续很容易在运动包络中发现干涉。

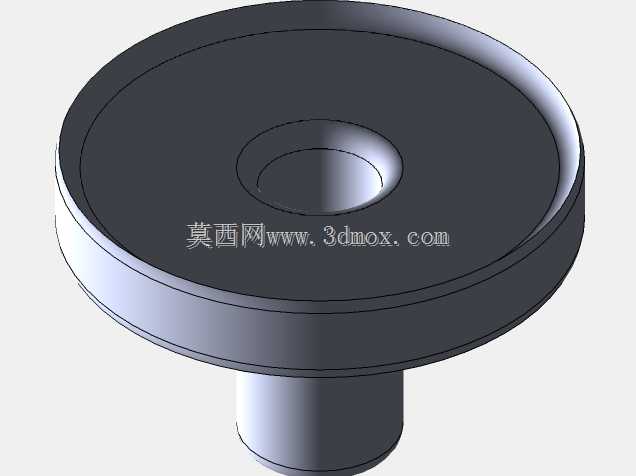

　　结构细节上，上下弹簧座的支撑面应与弹簧端部贴合平稳，避免点接触造成局部应力集中；活塞杆伸出段需要预留防尘空间，防止泥沙划伤密封；下端连接部位若采用锥面或销轴配合，还要明确配合长度和锁紧方式。对于需要维修更换的场景，阻尼筒与弹簧座的拆分顺序也应在装配关系中体现出来。

　　工程应用中，这类减震支柱的价值不只是“缓冲”，而是把不可控的冲击转化为可衰减的受控运动。弹簧提供回复力，阻尼控制速度相关的振动衰减，安装支座则决定载荷路径。三维模型把这些关系集中表达出来，便于在设计阶段检查行程、刚度匹配、装配顺序和运动间隙，也为后续工程图绘制、干涉分析和样件试制提供直接依据。
