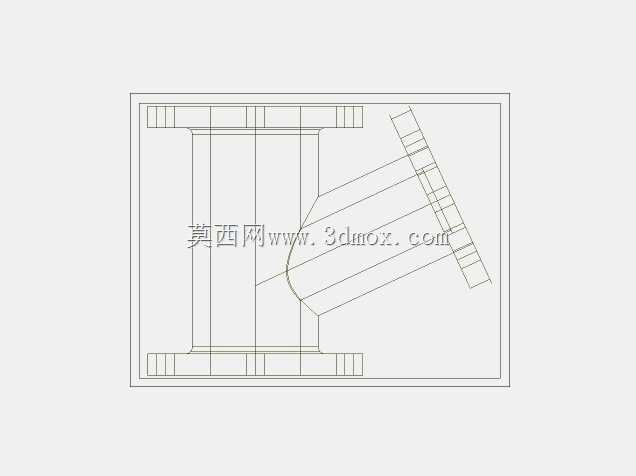

角向金属波纹膨胀补偿节三维结构

　　角向膨胀节在管系里承担的并不是简单“弯头”角色，而是把管道热伸长、设备振动、基础沉降和安装偏差转化为波纹管可控角变形的关键柔性元件。现场布置时，它常出现在汽轮机进出口、锅炉烟风道、石化加热炉管系、城市热力主干线以及泵与压缩机附近的短节位置。直管段若完全刚性约束，温度升高后产生的热推力会直接作用在设备管口、支架和土建基础上；设置角向补偿节后，波纹管通过一个平面内的偏转释放弯矩，两端接管仍保持与管线同轴或按设计角度连接，适合吸收横向位移组合下的角向偏差。

　　从结构思路看，该类元件通常由薄壁金属波纹管、端管或法兰、铰接板、销轴、限位拉杆和加强护板组成。波纹管是柔性核心，多采用U形波，波形高度、波距和壁厚决定单波允许转角与疲劳寿命；壁厚过薄会降低承压能力，过厚则使刚度上升、补偿能力下降。端接管需要与主管口径匹配，焊接坡口、直管段长度和法兰密封面都要纳入安装边界。铰接机构用于限制不必要的轴向拉伸和扭转，使位移主要按设计平面发生；销轴承受角向转动时的反力，铰链板厚度、耳板间距和焊缝尺寸需按压力推力及管道载荷校核。

　　建模时应先确定公称通径、设计压力、设计温度和介质工况，再反推波纹管层数、波数与材料。高温烟气场景可选用耐热不锈钢，腐蚀介质环境需考虑镍基合金或内衬导流筒。导流筒的作用不能忽略：它位于波纹管内侧，可降低高速介质对波峰的冲蚀，也能减少粉尘、结焦物在波谷堆积；但导流筒与介质流向、角向转动方向必须一致，否则会在偏转时与波壁干涉。外侧若设置防尘套或保温层，还要预留转动间隙，不能把铰链运动副包住。

　　外形尺寸方面，角向膨胀节的总长并不等于普通弯头长度，其核心长度由波纹管有效柔性段、端接直段和铰链安装空间共同决定。布置在狭窄管廊时，除本体外径外，还要关注铰链板外伸宽度、销轴拆装空间、法兰螺栓拧紧空间以及保温后的最大轮廓。与设备管口相连时，应核对管口允许载荷，避免把补偿器当作承受管道重量的支撑；附近导向支架的位置也很重要，导向过远会使波纹管承受附加横向弯矩，过近则可能限制设计位移。

　　实际选型常把两个或三个角向膨胀节组成补偿系统：单个角向节主要吸收角偏转，成对使用时可通过连杆或支架布置吸收较大横向位移，三个方向平面组合则能应对空间复杂管系。三维设计中应把转动中心放在铰链销轴轴线处，用简化运动机构检查极限转角下波纹管波峰间隙、拉杆张角和端管碰撞情况。预变形状态也需要表达，冷态安装时可按设计要求预设反向偏角，使热态工作点落在波纹管疲劳寿命较优的区间。

　　焊接结构上，波纹管与端环多采用精密纵缝和环缝，薄壁区域热输入要小，防止焊后变形导致波距不均。铰链耳板与端管连接处属于高载荷区，模型中应保留连续焊缝和过渡圆角，避免应力集中在尖角位置。若采用法兰连接，密封面形式要根据压力等级选择，突面、凹凸面或榫槽面在装配时的螺栓空间不同；对高温循环工况，还应考虑螺栓弹性伸长和垫片蠕变。

　　从维护角度看，角向膨胀节安装前不得随意松开运输固定杆，那些黄色或明显标记的定位件往往用于保持出厂长度，只有在管系对中、支架固定和水压试验完成后，才按说明调整到允许运动状态。运行中若发现波纹管波距异常、铰链卡滞、销轴磨损或护板摩擦痕迹，说明管系位移可能超出设计假定。三维模型把这些运动件、固定件和密封件分层表达，便于在管道布置阶段进行干涉检查、支吊架协调和维修空间确认，也能为工程图中剖视图、焊缝节点和装配公差提供完整依据。
