这套三叶风叶造型面向常规轴流通风、设备散热和小功率送风场景,可作为电子机柜冷却风机、工业暖风机、普通排风扇以及小型风道系统的核心转动件参考。风叶在整机中承担把电机旋转机械能转化为气体轴向动能的作用,运行时叶片连续扫掠进风侧空气,通过叶型表面压力差推动气流沿轮毂轴线方向流动,既可以为热源集中区域带走热量,也可以在密闭或半密闭空间内完成空气置换。

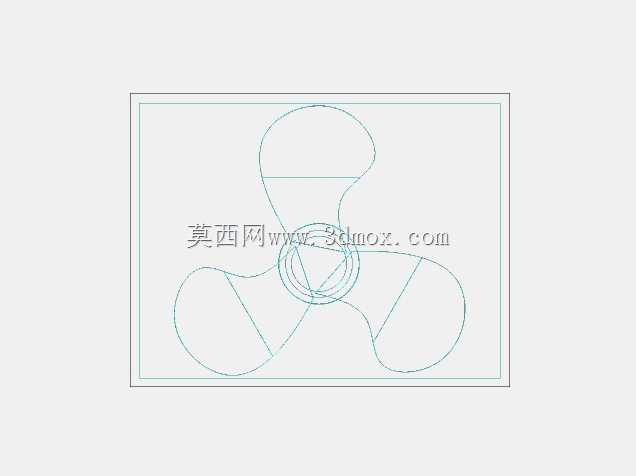

从结构组成看,模型包含中心轮毂、三片均布叶片和叶根过渡区域。轮毂采用环形回转体形式,中间预留与电机轴或传动套配合的安装空间,外圆与叶片根部平滑相接,避免几何突变。叶片围绕轴心按120度周向阵列布置,这种三叶片方案在风量、噪声和转动惯量之间比较均衡:相比两叶结构,三叶在相同转速下气流脉动更弱,扫风连续性更好;相比五叶或更多叶片方案,其单片叶型面积更大,模具成型和后续修模难度更低,低速运转时也能获得较稳定的推力。
叶片外形不是简单平板,而是由前缘、后缘、叶尖和叶根共同构成的空间曲面。前缘承担气流切入作用,轮廓相对饱满;后缘用于气流脱离,厚度逐渐收薄;叶尖区域按照扫风圆周轨迹展开,线速度最高,对气动效率和叶尖涡流影响明显;叶根则承受主要弯矩和离心载荷,需要较大的圆角过渡。建模时应重点控制叶型截面沿径向的扭转关系,使靠近轮毂处安装角较大、靠近叶尖处安装角逐步减小,从而适应不同半径位置的线速度差异。若各截面扭角处理不合理,容易出现局部攻角过大、气流分离或叶片表面载荷分布不均的问题。
实际设计中,风叶的尺寸边界首先由安装风道和防护网罩决定。外径需要与风筒、网罩或设备壳体保持安全间隙,间隙过小会因制造公差、轴系跳动或热变形产生擦碰,间隙过大则会形成叶尖回流,降低送风效率。轮毂直径不能只按外观确定,还要兼顾电机轴伸、锁紧螺母、轴套长度以及动平衡去重空间。叶片轴向宽度应控制在整机安装深度内,尤其在机柜散热场景中,风叶后方常布置电机、支架、滤波元件或散热鳍片,曲面旋转包络必须与这些固定件保留足够距离。
安装配合方面,轮毂中心孔通常与电机轴形成过渡或小间隙配合,并通过键、扁位、顶丝或弹性卡套传递扭矩。若用于塑料风叶,轮毂局部可设计加强筋或金属嵌件,以降低长期启停造成的孔位磨损;若用于金属薄板或机加工结构,则要关注叶根焊接、铆接或整体铣削后的残余应力。轴向固定不能依赖单一摩擦接触,应在轴端设置挡圈、螺母或卡扣,防止风机正反转、振动和温度循环时风叶沿轴向窜动。
功能特性上,该类风叶追求的是稳定轴向送风,而不是单独追求某一截面的形状美观。叶片曲面需要兼顾进气顺畅、排气导向和噪声控制,叶尖与风筒之间的泄漏流、叶根处的低速回流以及后缘脱落涡都会影响实际风量。三片等距布置有利于形成对称质量分布,在建模完成后应检查质心是否落在旋转轴线上,并对叶片厚度、前缘位置和叶尖轮廓进行一致性核对。后续试制时,可在轮毂端面或叶根附近保留去重区域,通过动平衡校正降低轴承载荷和整机振动。
从工艺角度看,该造型既可用于注塑件,也可作为钣金冲压、铝合金铸造或数控加工的结构参考。注塑方案需要在叶背考虑拔模斜度和壁厚均匀性,避免厚壁缩痕造成曲面偏差;钣金方案则要把复杂曲面拆分为可展开或可冲压成型的叶瓣,并在叶根连接处增加固定面;机加工方案更适合小批量高性能叶轮,能够较准确还原叶型截面,但材料去除量大,成本较高。无论采用哪种工艺,三维模型都应保留叶片与轮毂的连续过渡关系,并在装配环境中校核旋转包络、电机轴伸、防护间距和风道入口位置,使风叶不仅外形完整,也能满足真实设备中的安装与运转要求。
