十字槽沉头自攻螺钉精密结构造型

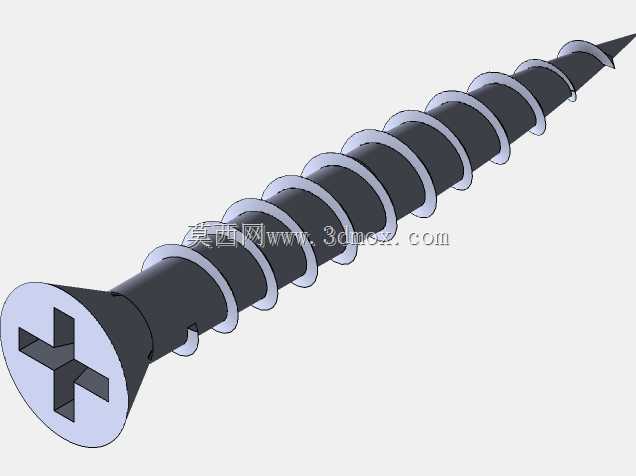

　　在钣金机柜、家电外壳、塑料面板、木质包装框架以及轻型机电装配线上，沉头自攻螺钉属于出现频率极高的一类紧固元件。它不需要预先加工完整内螺纹，常依靠端部锥形引导和连续螺旋牙型，在旋入基材过程中直接形成配合螺纹，因而在多品种、小批量设备装配和现场维修中具有明显效率优势。建模时若只画一根带纹理的圆柱，往往无法真实反映装配干涉、沉孔深度和驱动槽受力关系；本结构将钉头、锥面、杆部、螺牙、尖端和十字驱动槽作为连续实体处理，便于在剖切、干涉检查和装配验证中直接使用。

　　钉头采用 countersunk 沉头形式，外锥面用于沉入预制锥形沉孔，使装配后表面基本平齐，减少凸出物对外观、护罩滑动和人员操作的影响。头部端面设置十字槽，槽腔不是简单贴图，而是具有侧壁斜度、底部圆角和端部收束的凹陷结构；这种细节在电动批头啮合分析中很关键，槽壁过直会造成批头插入困难，槽底过尖又会在拧紧扭矩较大时形成应力集中。实际选型时，沉头角度、头部直径和槽深要与批头规格、沉孔刀具以及被紧固件表面硬度匹配，否则容易出现摇头、打滑或钉头未完全贴合。

　　杆部与螺牙区域需要结合基材特性理解。自攻螺钉的螺牙通常比机螺钉更强调切入和排屑能力，牙顶、牙底和螺距之间形成连续螺旋通道。模型中螺纹沿钉杆螺旋上升，外径、中径和根径之间的差异决定了它在孔壁内挤出或切削材料的方式。用于薄钢板时，底孔直径偏大容易导致咬合牙数不足，抗拔出能力下降；底孔过小则旋入扭矩飙升，可能造成槽口损坏或螺钉断裂。用于塑料件时，螺牙啮合区还要考虑热胀冷缩和塑料蠕变，柱位 boss 外径、导向孔深度以及螺钉攻入长度通常需要联动设计。

　　尖端采用逐渐收窄的锥形结构，作用是在旋入初期快速对准底孔并减少侧向滑移。对于自动化送钉和机械手拧紧工位，尖端导向长度会影响抓钉、吹钉和批头吸附的稳定性；若钉尖过长，穿过薄板后可能触碰内部线束或相邻零件，若过短，则在斜面孔位或轻微错位时不易导入。螺纹末端与尖端之间应保留平滑过渡，避免牙型突然中断形成锋利环带，这不仅关系到旋入手感，也会影响热处理后的裂纹风险。

　　从安装边界看，沉头螺钉的有效夹紧厚度并不等于总长度。头部沉入锥孔后，真正产生夹紧力的区间是钉头支承面到螺纹啮合末端之间的部分。设计叠层连接时，需要确认上层沉孔深度、下层底孔深度、螺牙啮合长度和钉尖穿出余量。金属薄板连接中，常见做法是让足够牙数咬合在底层承载件上；塑料柱连接中，则要控制攻入深度，避免柱位根部胀裂。若设备存在振动，螺钉端部不宜悬空靠近电路板、运动部件或密封面，钉头平齐区域也不能覆盖需要滑动拆卸的装饰面。

　　三维建模过程中，螺旋牙型可通过扫掠、包覆或多圈实体切除方式生成，但工程使用更关注牙型起止位置与杆部的连续性。螺纹起始圈应平缓进入，末圈与钉尖过渡自然；头部锥面与杆部交接处不宜做成绝对锐边，适度圆角能反映冷镦成形和热处理后的真实状态。十字槽方向、槽宽和深度应与公称规格对应，方便在装配图中调用标准批头、校核沉孔尺寸。将这些结构完整表达后，该螺钉模型既可用于外观展示，也可放入钣金组件、塑料壳体或工装夹具中进行空间校核、拧紧路径检查和紧固件选型验证。
