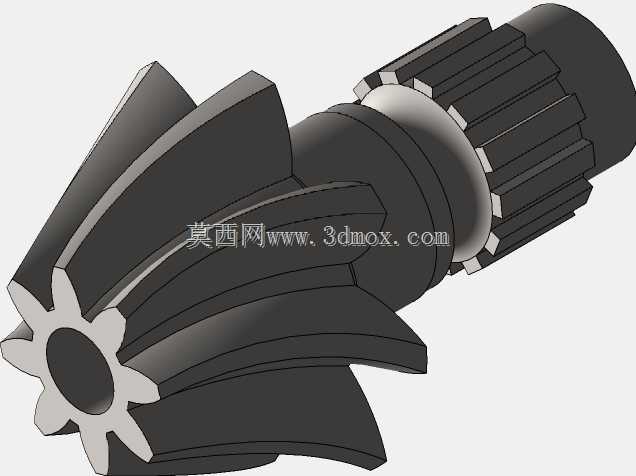

带花键轴端螺旋锥齿轮传动件

　　该零件属于小模数螺旋锥齿轮与渐开线花键轴集成的一体式传动构件，在中小功率动力传递链路中承担相交轴间扭矩换向、转速匹配与输入端同轴联接的复合功能，常见于小型工程机械分动箱、农业机械割台传动单元、轻工自动化设备转角减速模块以及伺服驱动变位机构当中。实际装机时，锥齿端与配对螺旋锥齿轮呈90度轴线交错啮合，轴身通过轴承位跨装在箱体孔系内，尾端花键插入联轴器或离合器毂，动力从花键端输入后经锥齿副转向输出，整套结构省去了分体齿轮与轴之间的键联接环节，同轴度与承载刚性更有保障。

　　从结构细节看，锥齿轮采用螺旋齿形，轮齿沿节锥方向呈倾斜弧线排布，啮合过程中齿面接触线由一端向另一端逐步过渡，不会出现直齿锥齿轮入啮时整齿突然冲击的情况，运转噪声与振动明显降低，同时重合度更大，多齿同时承载的比例提升，适合中高速、正反转频繁切换的工况。齿坯与轴身采用整体锻件加工思路建模，轮齿下方保留足够的齿根圆角与支承锥面，避免齿根应力集中；轴段中部设置环形定位轴肩，装配时作为轴承内圈的轴向贴合基准，轴肩高度兼顾轴承拆装空间与端面承压面积，两端轴颈直径按轴承内孔标准系列匹配，公差带取k6级过渡配合，保证回转时不出现外圈相对滑动。

　　尾端的渐开线花键采用矩形齿廓的重载花键结构，齿侧定心，相比平键联接可传递更大扭矩，且装拆时允许轴与毂之间有少量轴向滑移，方便箱体装配时的对位调整。花键齿端部加工有导入倒角，装配时可自动导正，避免磕碰齿面。轴的最外端为圆柱光轴段，可作为挡圈或锁紧螺母的安装位，实现轴承内圈的轴向锁止，防止轴系受轴向分力时发生窜动——螺旋锥齿轮啮合时会产生沿轴线方向的分力，设计中该轴向力通过轴承组合传递至箱体端面，因此轴肩与轴承位的长度尺寸链需严格匹配箱体、轴承、隔套的累计公差，建模时各轴段长度按装配余量预留0.1至0.2毫米的间隙补偿量。

　　三维建模过程中，锥齿轮部分先依据分锥角、模数、齿数、螺旋角与旋向参数生成节锥与根锥曲面，再沿齿线方向扫描切除出螺旋齿槽，齿面预留精加工余量；齿根处做圆角过渡，避免热处理后应力开裂。轴身部分采用回转特征生成基础轮廓，再拉伸切除出花键齿形，所有退刀槽、越程槽均按磨削与滚齿加工工艺要求设置宽度与深度，保证刀具可顺利进出。安装边界方面，该零件的最大径向尺寸为锥齿轮大端外径，轴向总长覆盖锥齿、轴承位、花键全段，箱体设计时需在锥齿外围预留足够的啮合间隙与润滑空间，轴承位外侧设置油封安装槽，防止箱体内齿轮油沿轴泄漏。整机选型时，配对齿轮需保证螺旋角大小相等、旋向相反，安装距通过调整垫片厚度控制，确保齿面接触区落在节锥中部，偏载时可通过垫片微调轴向位置，保障传动平稳性与使用寿命。
