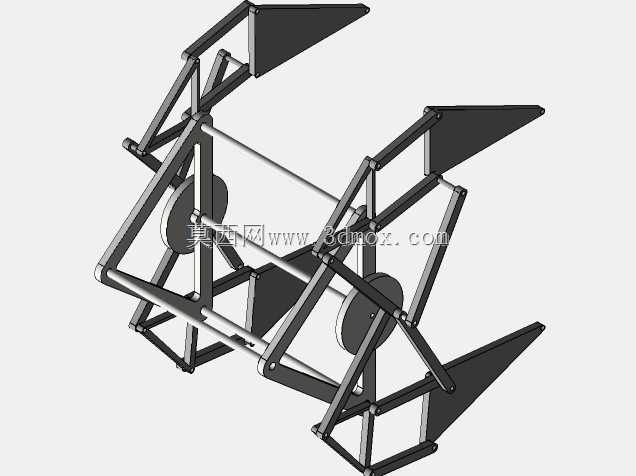

这套多连杆步行机构采用经典詹森连杆构型搭建,整套运动单元由11组相互铰接、背靠背对称布置的连杆构件组合而成,仅需单一旋转动力输入,即可输出模拟螃蟹横向爬行的足端轨迹,无需额外配置复杂的步态控制程序、多轴伺服驱动系统,就能实现稳定的连续行走动作,在低速轻载移动场景、仿生机械教学演示、小型代步移动平台开发、科普展品制作领域都有很高的参考与复用价值。
从实际落地的使用场景来看,这类闭链连杆步行机构相比轮式移动结构,对非平整铺装路面的适应能力更强:足端在运动周期内会先抬升越过小尺寸障碍物,再平缓落地支撑,不会像普通轮组那样在碎石、浅沟壑、松软薄层地面出现打滑、卡滞问题。很多高校机械原理课程的连杆运动轨迹演示教具、科技馆的仿生机械互动展项、小型户外探测移动平台的原理样机,都会直接参考这套连杆布局做二次开发——不需要给每个行走足单独配置驱动电机和独立控制器,仅在中心转轴处接入一台低速减速电机,整套机构就能按照预设的固定步态完成交替迈步,硬件成本和控制调试难度都远低于多自由度足式机器人。
结构设计层面,整套机构采用左右完全对称的双组连杆背靠背装配方案,两侧的连杆组共用同一根中心动力转轴,转轴旋转时,两侧铰接点会按照连杆几何约束同步带动四组三角状足板完成迈步循环。设计过程中最核心的工作是连杆杆长的比例校核:詹森机构的经典杆长配比经过大量运动学验证,能够保证足端在支撑相阶段轨迹接近水平,抬升相阶段拥有足够的离地高度,既避免行走过程中足端蹭地,又能让支撑阶段机身保持平稳,不会出现上下大幅起伏的颠簸问题。建模时所有铰接回转位置都预留了标准销轴的装配间隙,连杆之间采用错位叠层的布置方式,保证相邻杆件在整个运动行程内不会发生运动干涉,转轴处的铰接孔同轴度需要严格控制,否则运转时会出现卡滞、连杆别劲的问题。
从安装边界与外形尺寸来看,这套机构整体为框架式对称布局,横向宽度由两侧足板的外伸距离决定,纵向长度覆盖前后两组步行足的迈步行程,整体高度预留了动力电机、底部支撑架的安装空间。中心旋转输入轴位于机构几何中心位置,动力源可以直接同轴安装在转轴端,也可以通过同步带、齿轮组从侧方接入,不需要额外设计复杂的传动转向结构。所有连杆构件都采用等厚度板材切割成型的方案,加工时只需要按照三维模型的杆长孔位做激光切割或者铣削加工,再配合标准销轴、薄壁衬套就能完成整机组装,零件加工门槛低,装配工序简单,很适合手工制作原理样机。
功能特性上,这套闭链连杆机构的运动可靠性非常突出:所有运动副都是低副回转铰接,相比凸轮、槽轮之类的高副传动,杆件接触面的磨损更小,长期运转的运动精度保持性好,不需要频繁做轨迹校准。机构的步态完全由连杆几何尺寸决定,动力输入只需要保持连续匀速旋转,不会出现控制程序跑飞、步态错乱的问题,在无人值守的长期演示场景、低成本移动小车上适配性极强。设计建模时可以直接在现有装配体基础上调整连杆孔位间距,就能修改足端抬升高度、步幅长度:如果需要更大的越障能力,可以适当加长摆杆参数拉高足端抬升量;如果需要更快的行走速度,可以优化杆长比例增大单步迈步距离,整套参数化的连杆装配体修改后可以直接做运动仿真,快速验证新杆长下的轨迹是否存在干涉、是否满足行走需求,不用反复制作物理样机调试,能大幅缩短仿生行走机构的开发周期。
