便携无线移动固态硬盘外观结构设计

　　这款便携存储设备的结构方案围绕外勤作业、现场勘测、移动办公与跨终端数据交互场景展开，区别于传统依赖有线直连的移动硬盘，整机在常规固态存储功能基础上整合无线数据传输能力，使用者无需插拔数据线，即可在作业现场让多台终端同时调取盘内存储的测绘图纸、检测记录、影像素材与工程文档，尤其适合户外勘测、产线巡检、影视外拍这类不方便布设数据线、需要多设备共享数据的工况。

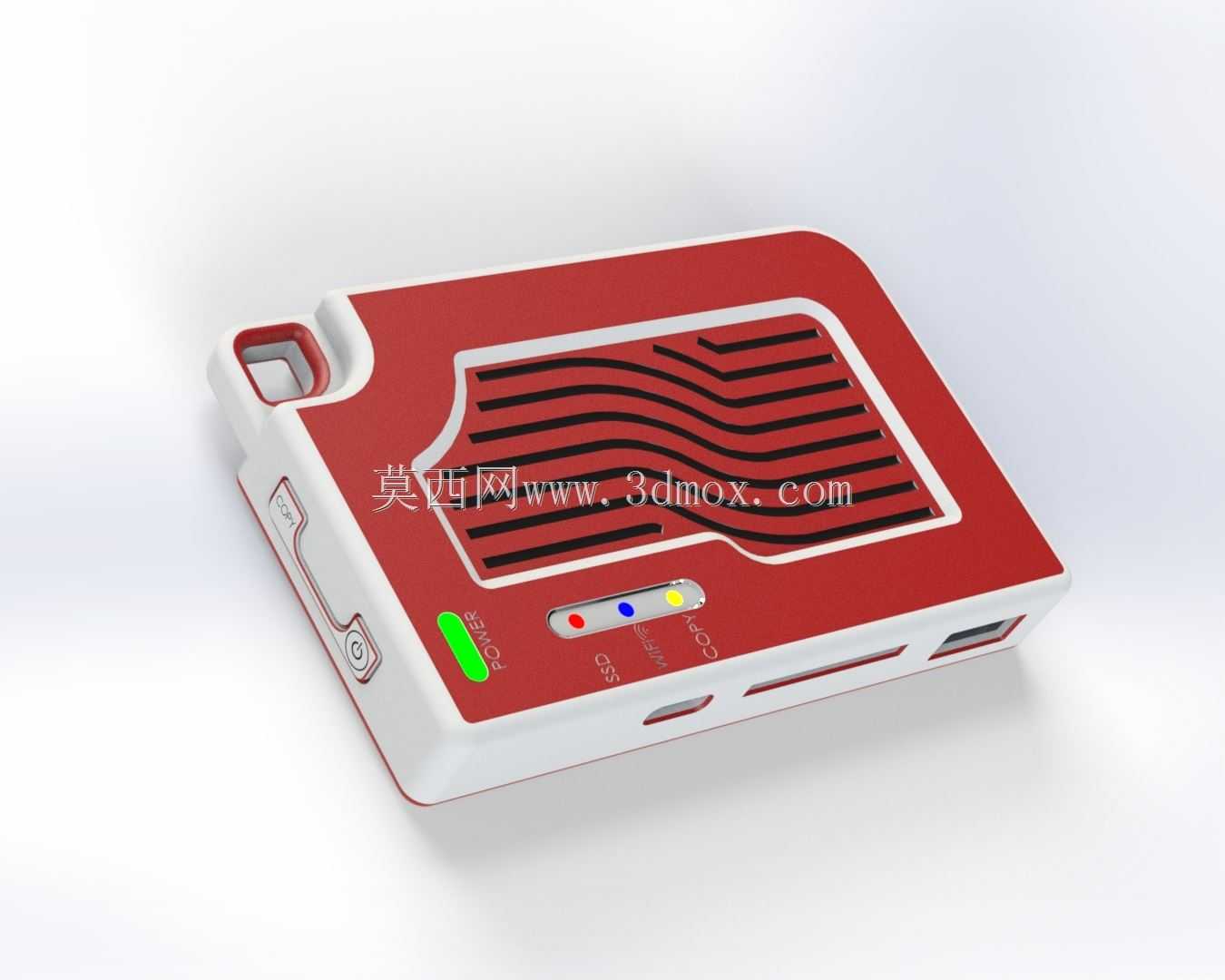

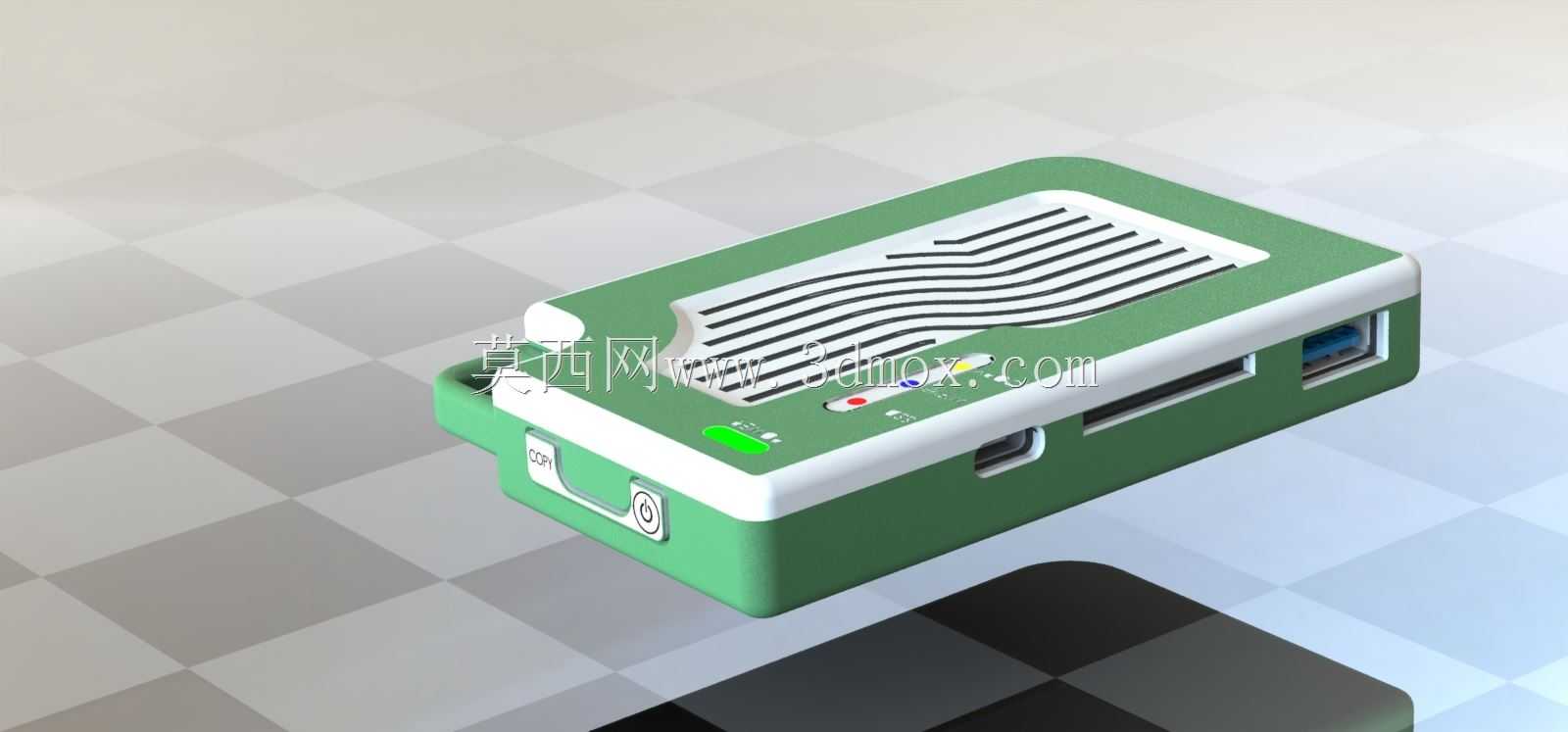

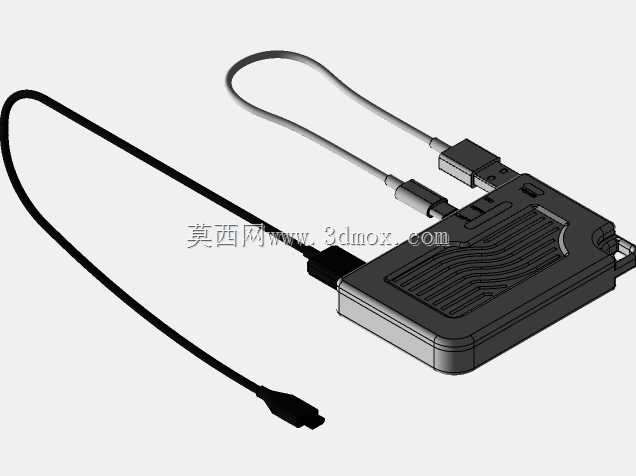

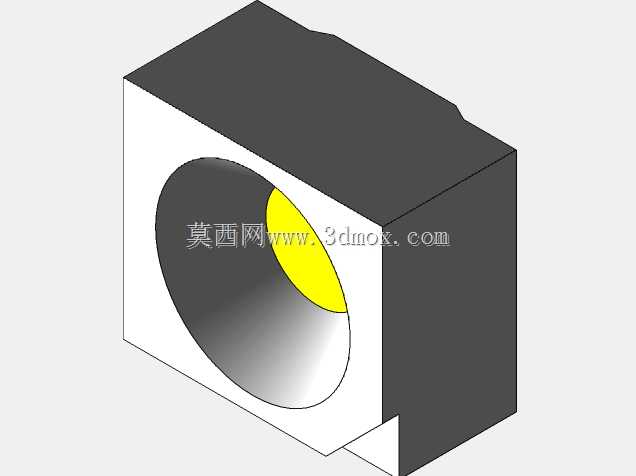

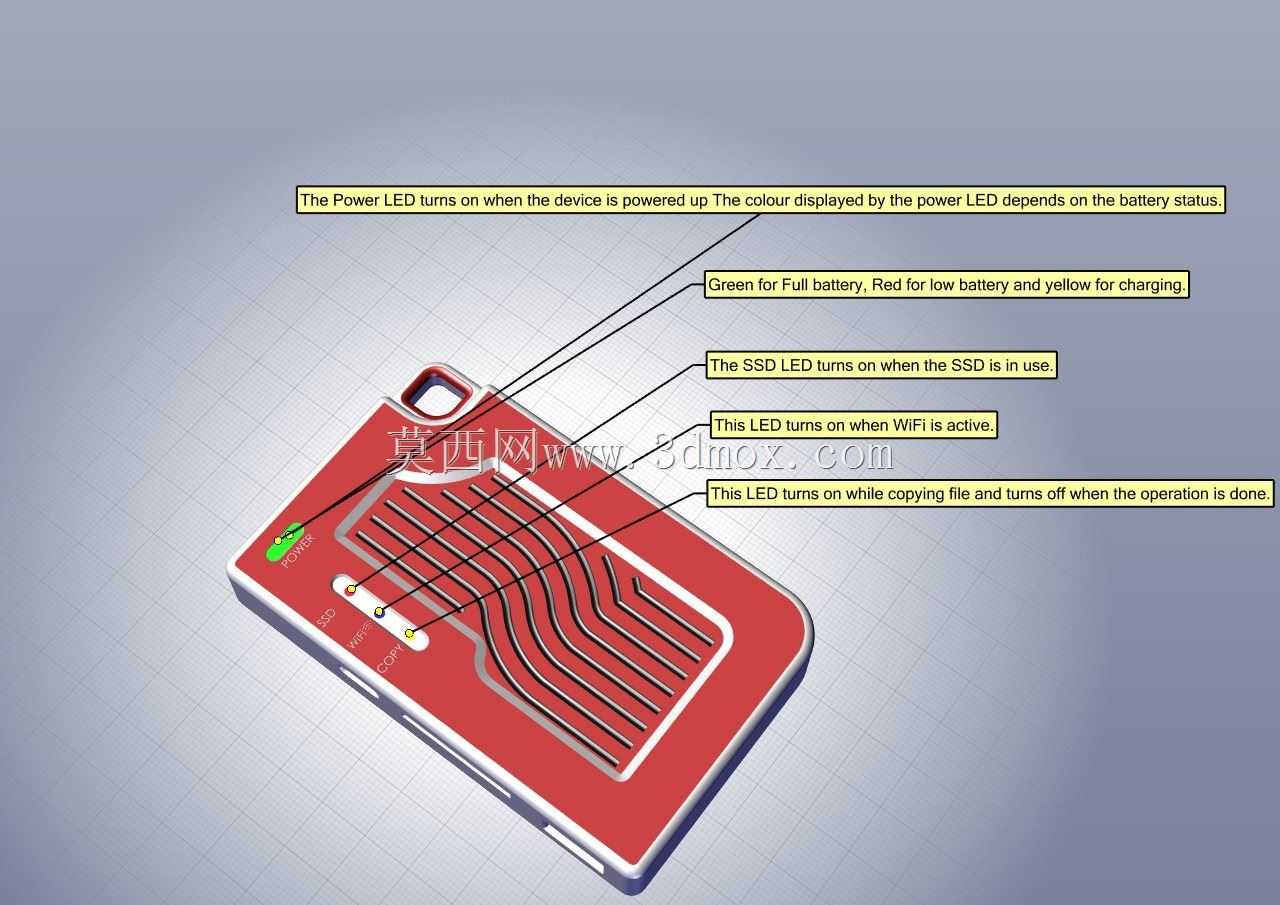

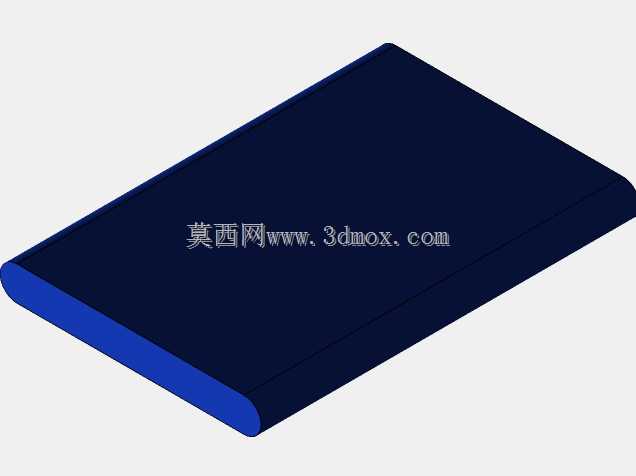

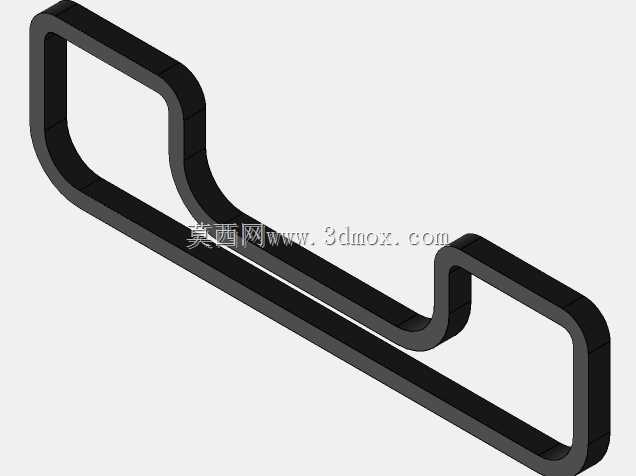

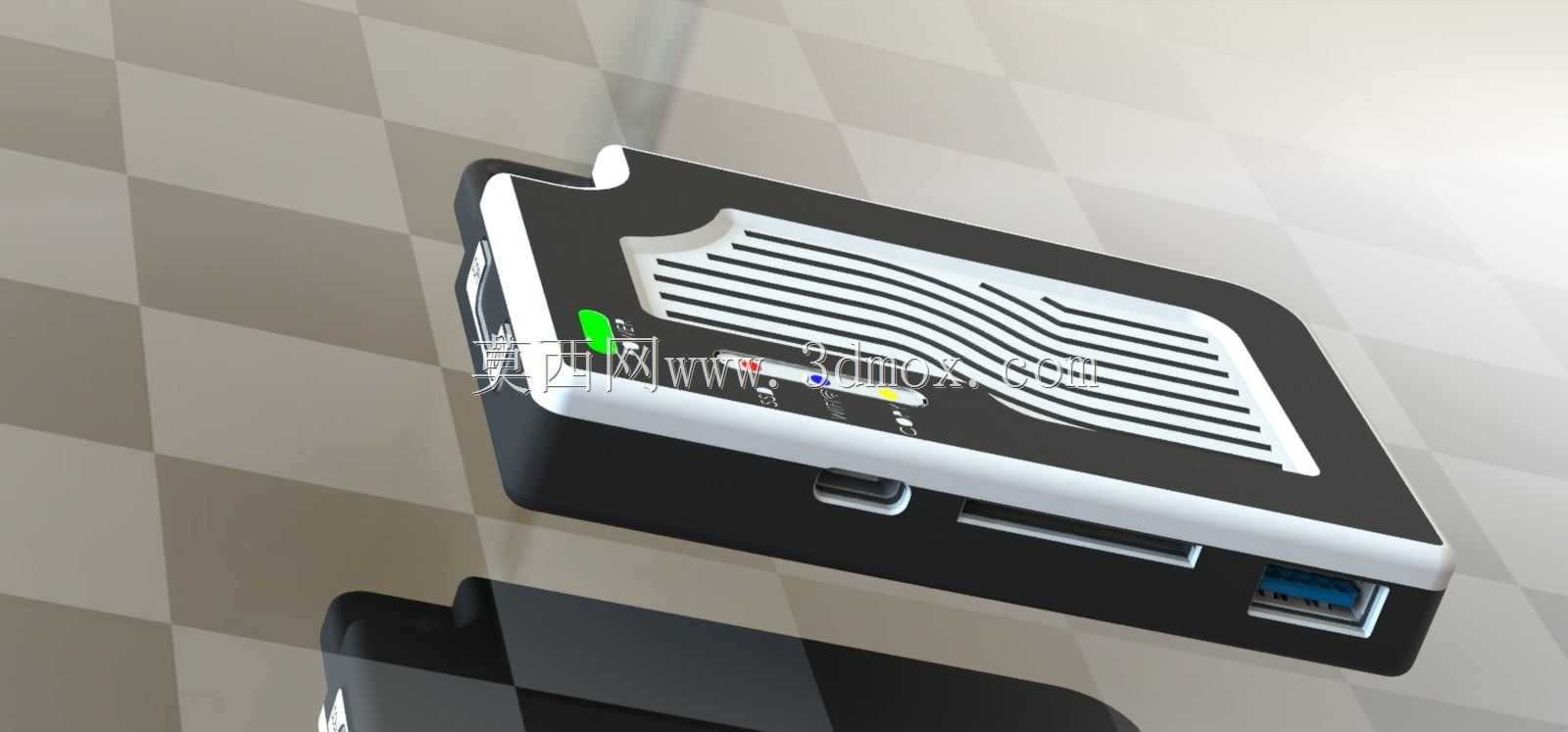

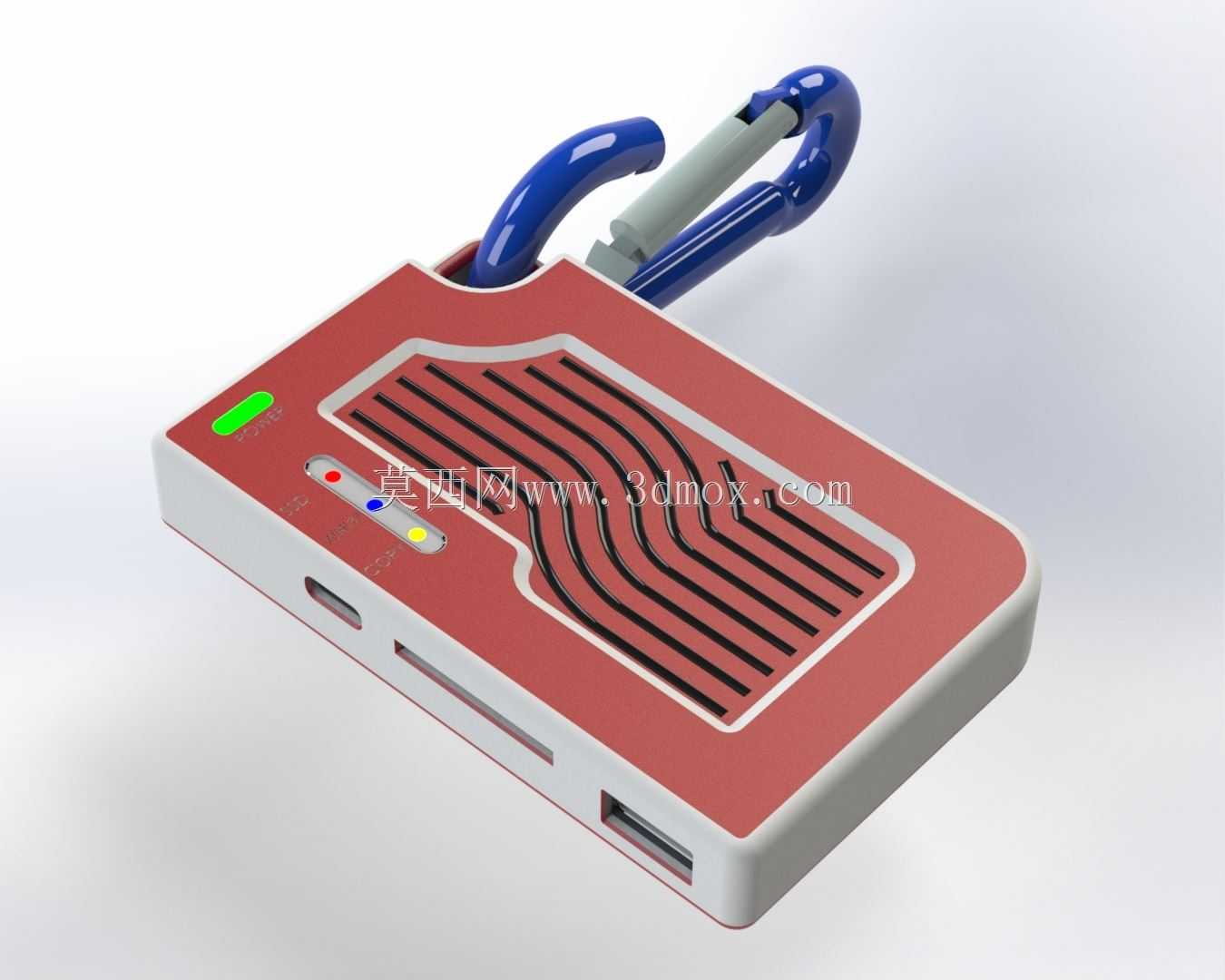

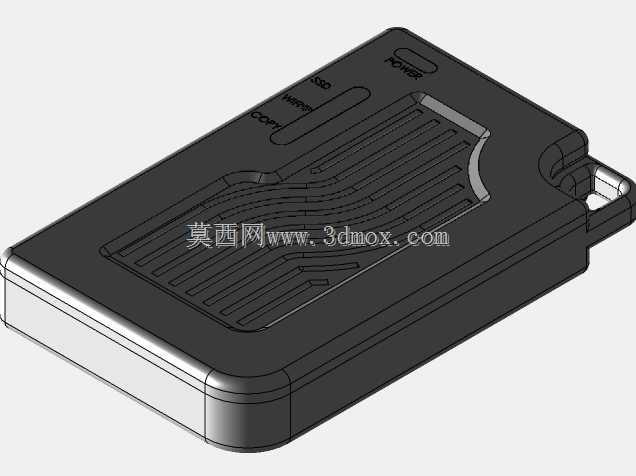

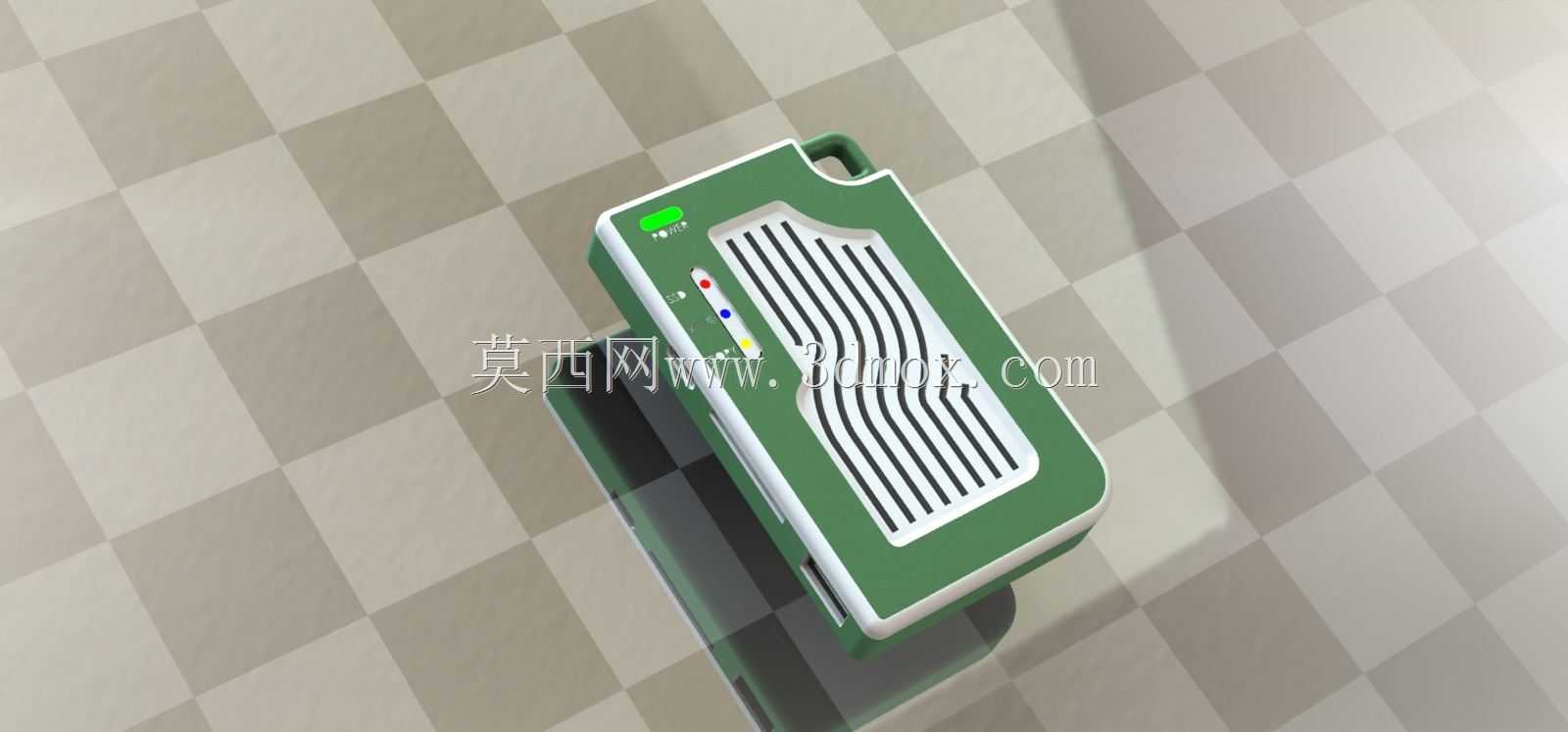

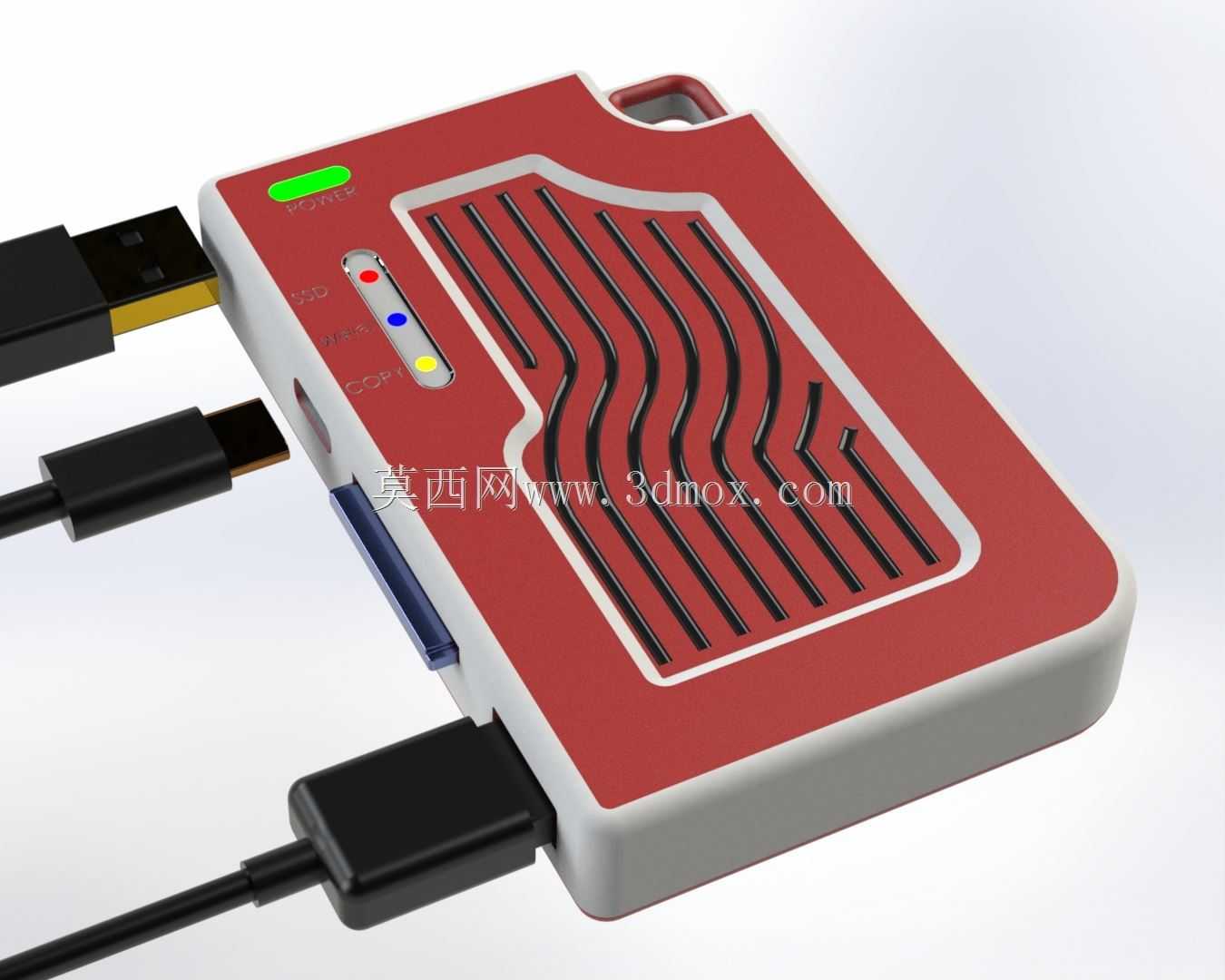

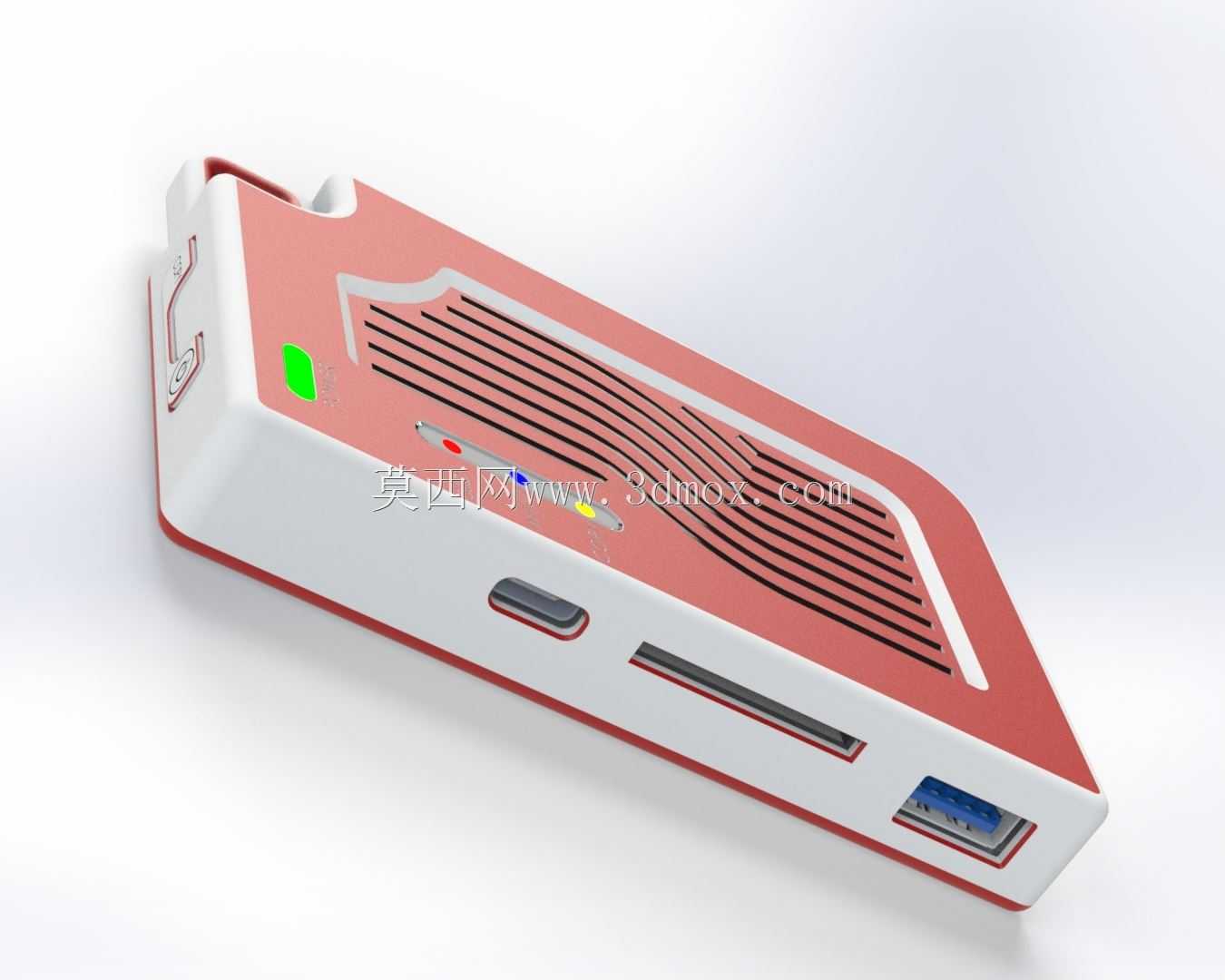

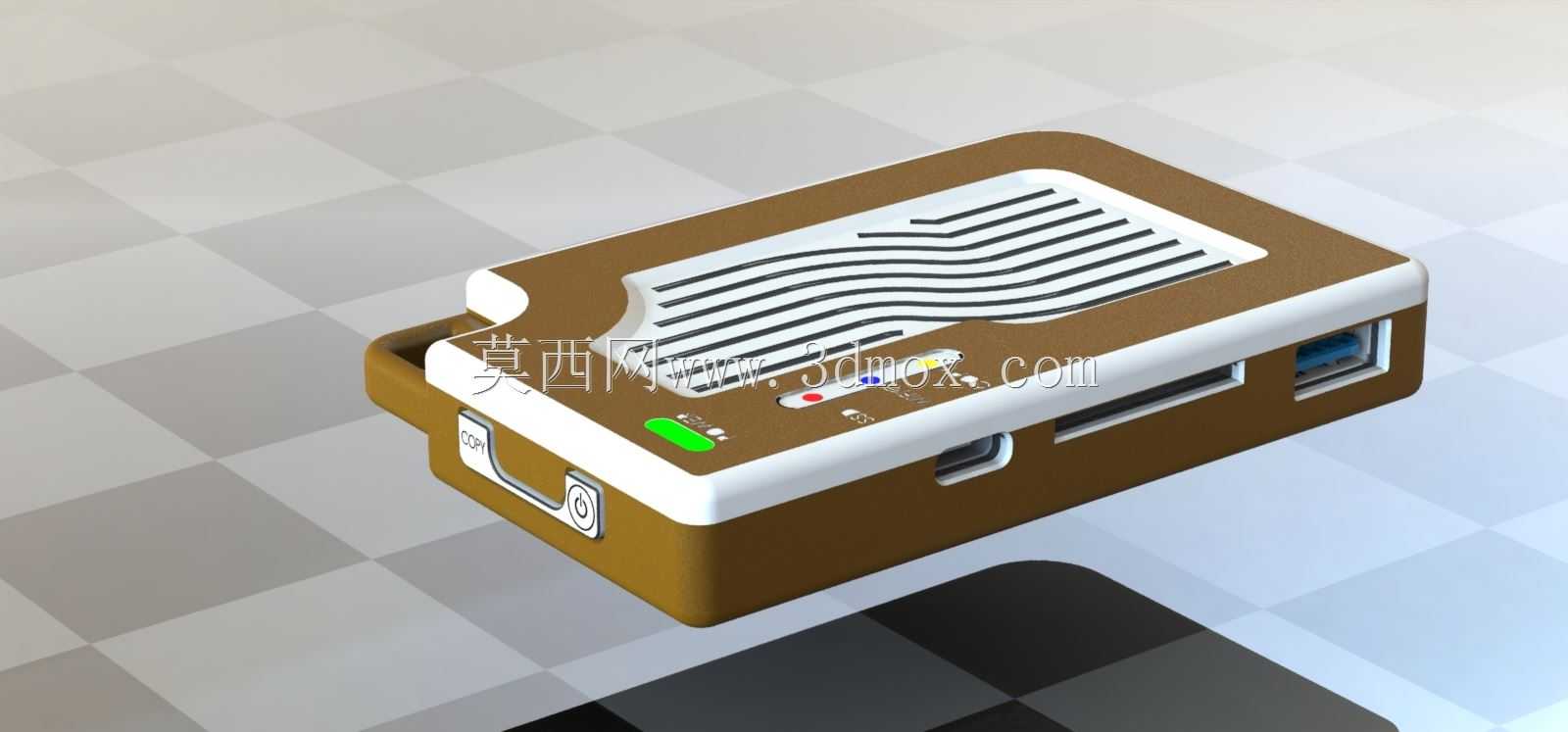

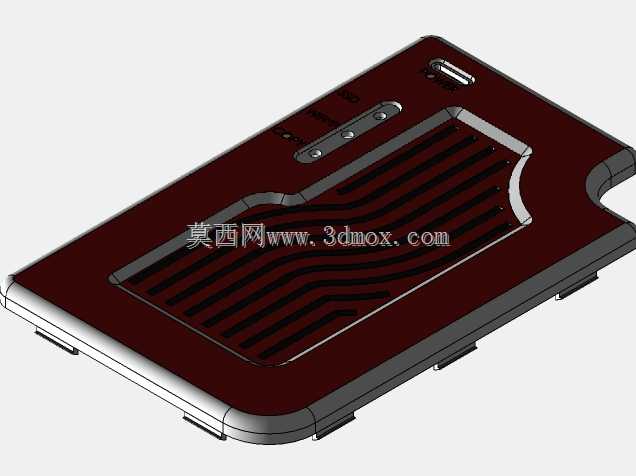

　　从整机布局来看，外壳采用长条形薄型化构型，边缘做全包覆防撞包边设计，壳体边角做圆弧过渡，既避免日常携带时剐蹭背包内其他物件，也能在意外滑落时通过包边缓冲冲击，保护内部存储芯片与电路板。壳体上表面设置大面积通风格栅，格栅顺着内部主控芯片、存储颗粒的发热区域排布，设备长时间进行大文件无线传输、持续读写时，内部产生的热量可以通过格栅缝隙自然对流散出，无需额外加装散热风扇，既降低整机运行噪音，也减少活动部件带来的故障点，格栅旁侧设置状态指示灯，可直观反馈设备供电、无线连接、数据读写的运行状态，现场使用者不用调取软件界面就能快速判断设备工作状态。

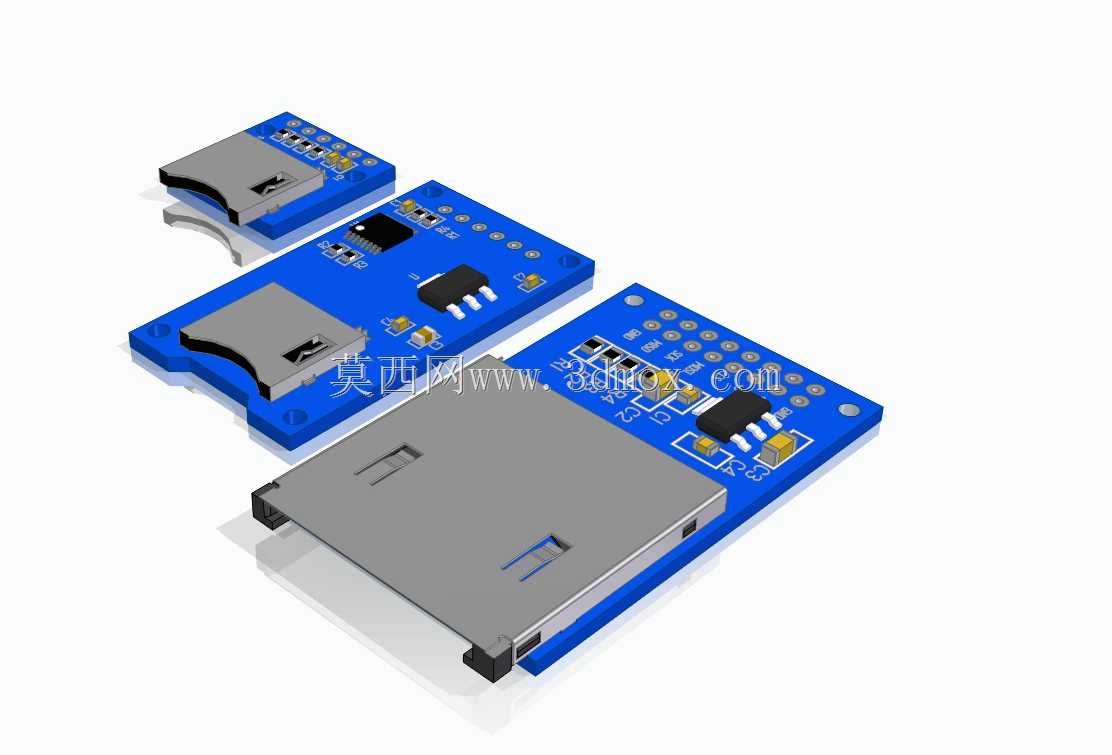

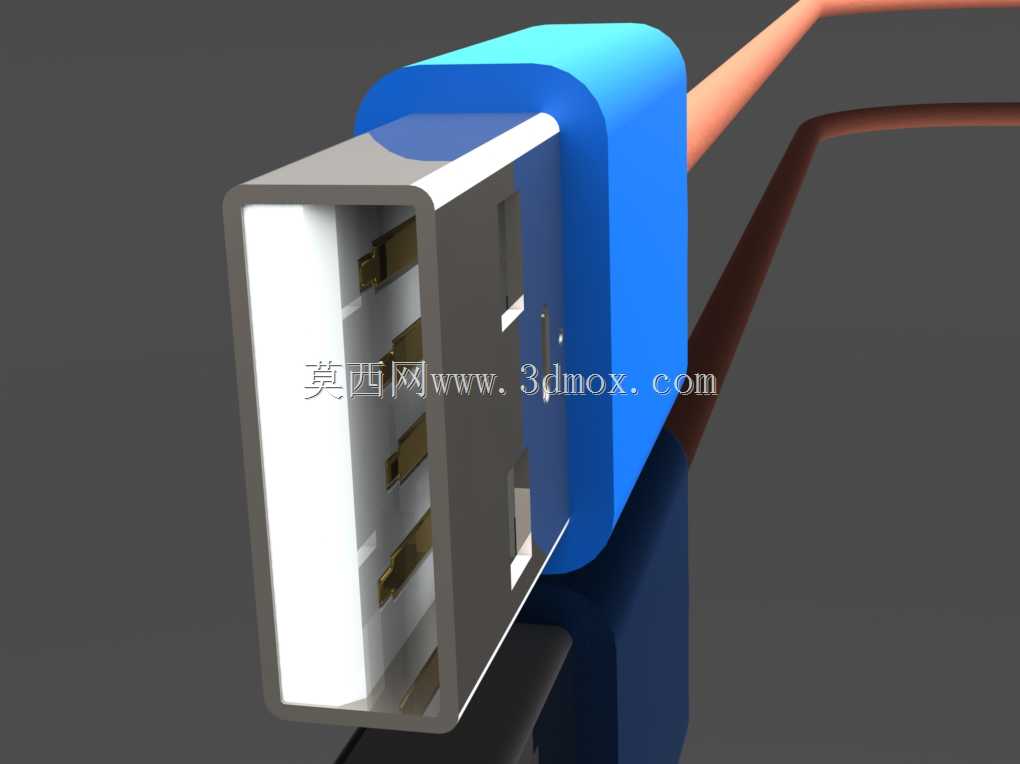

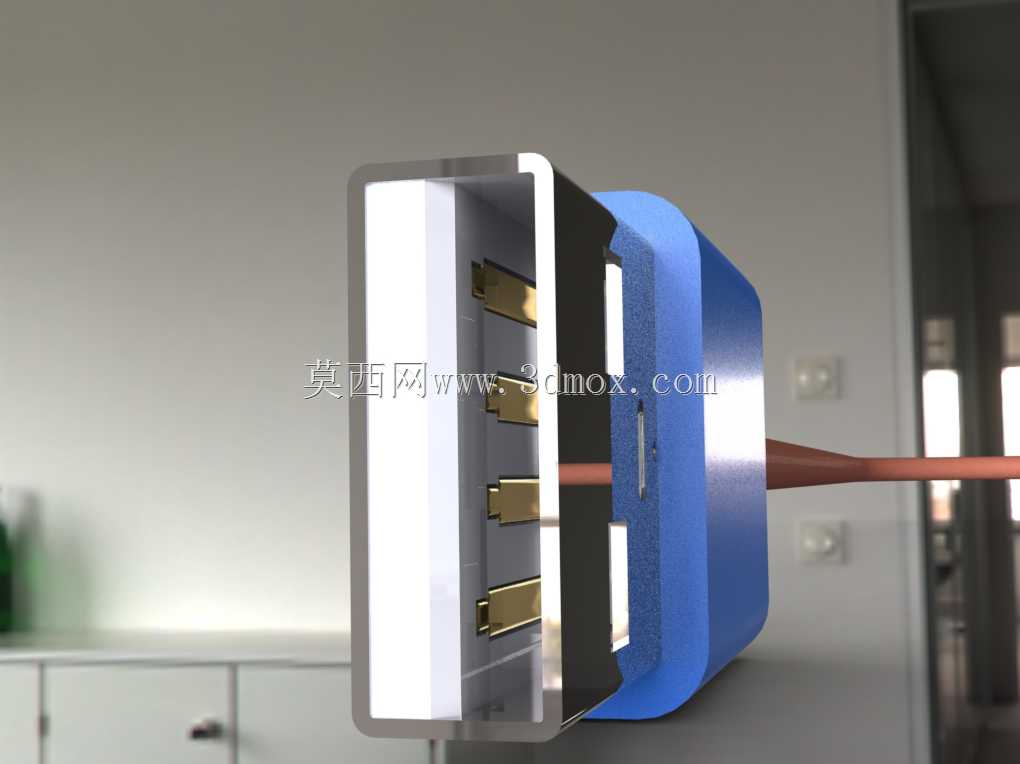

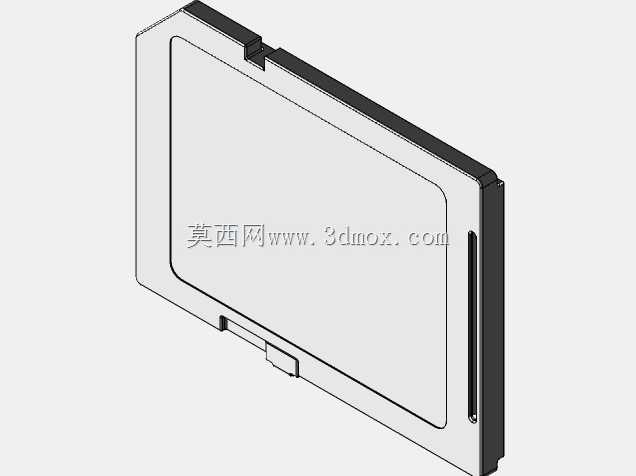

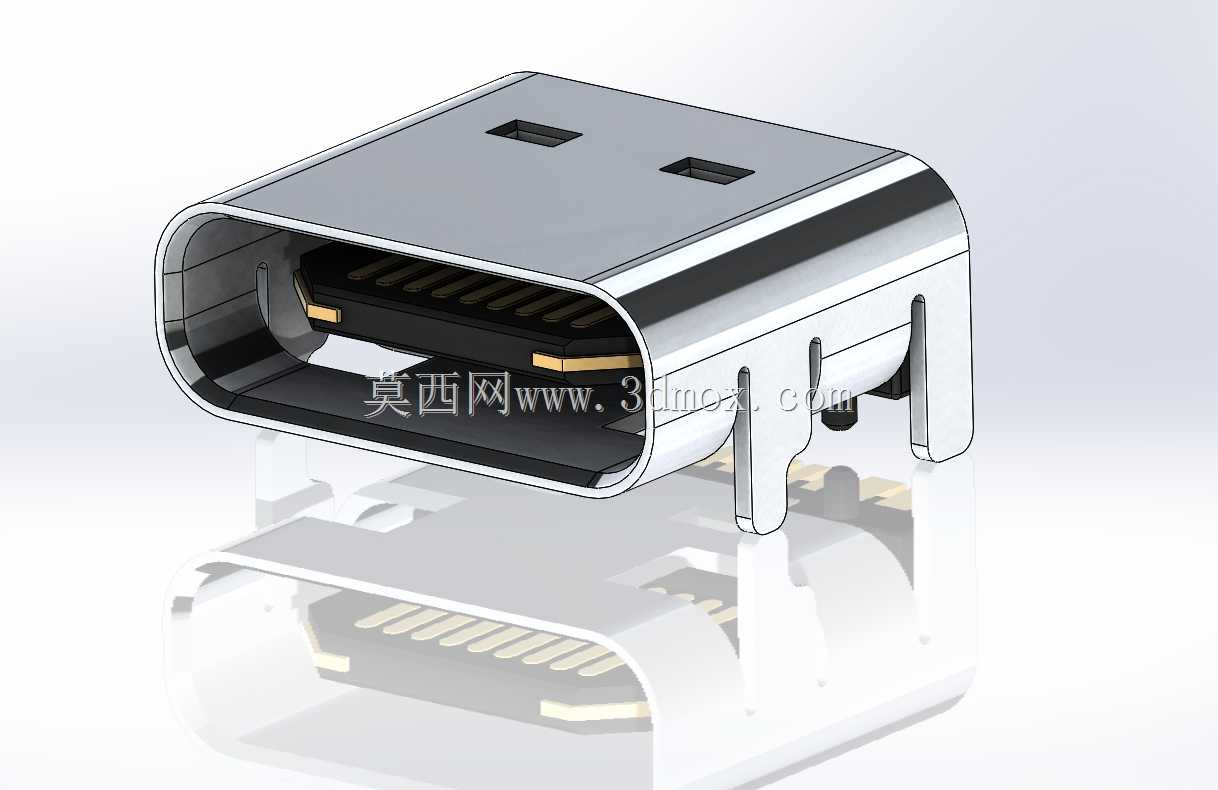

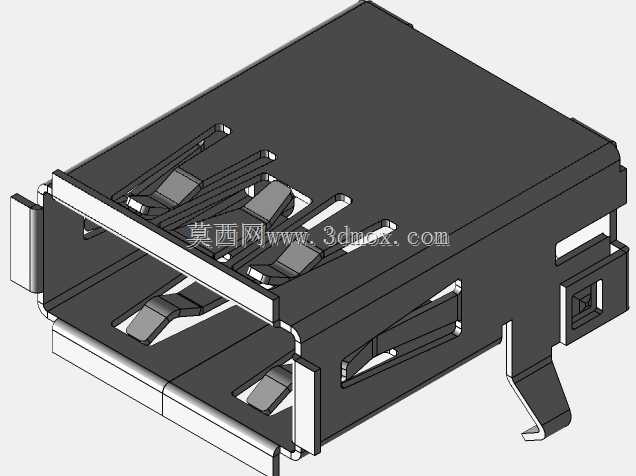

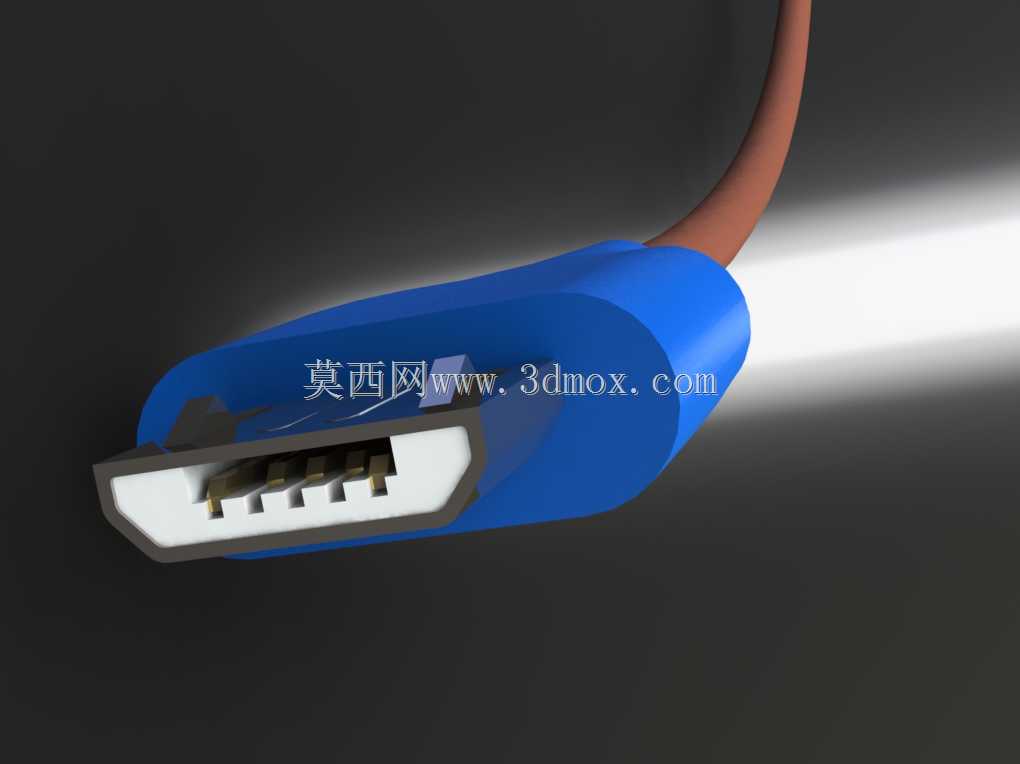

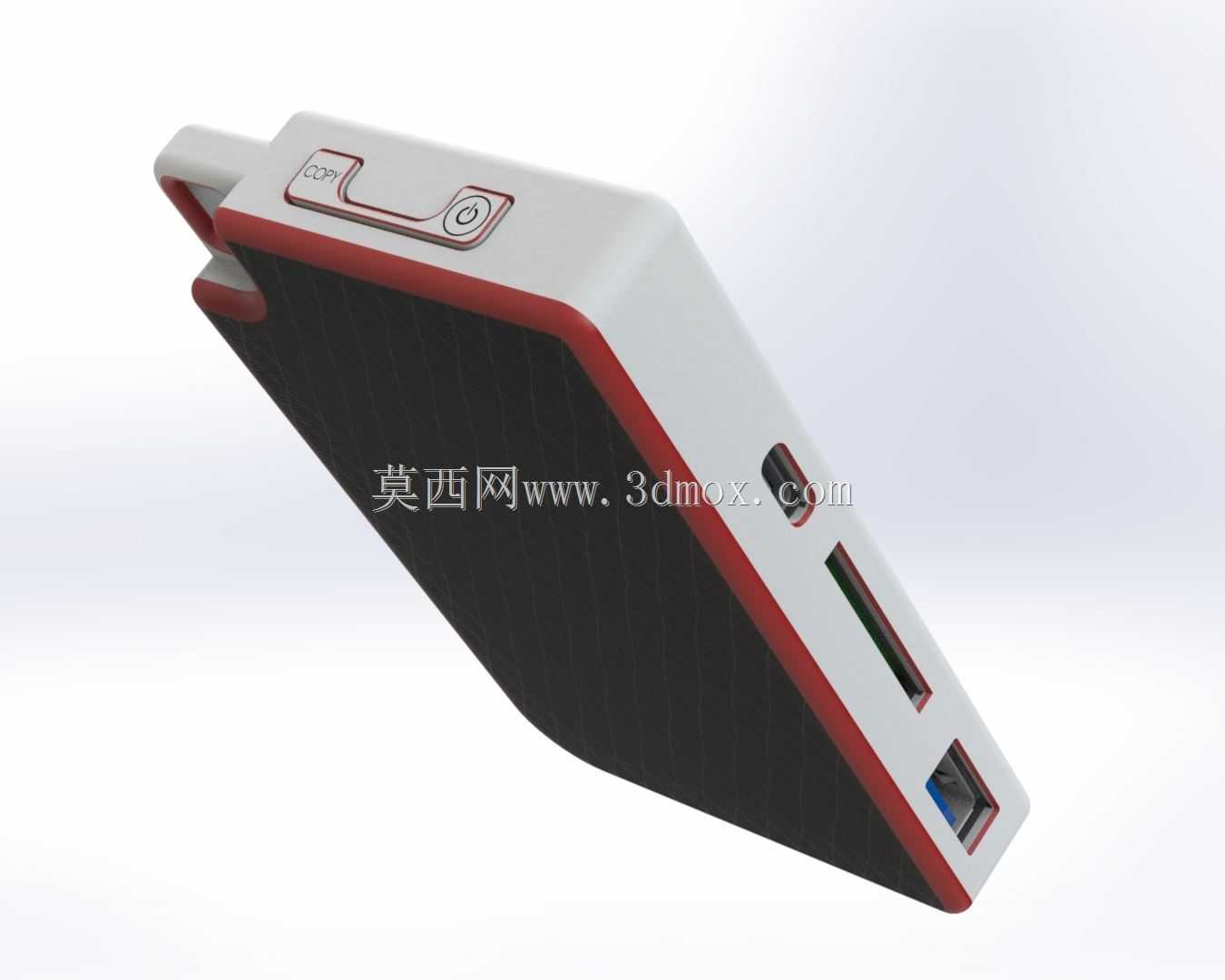

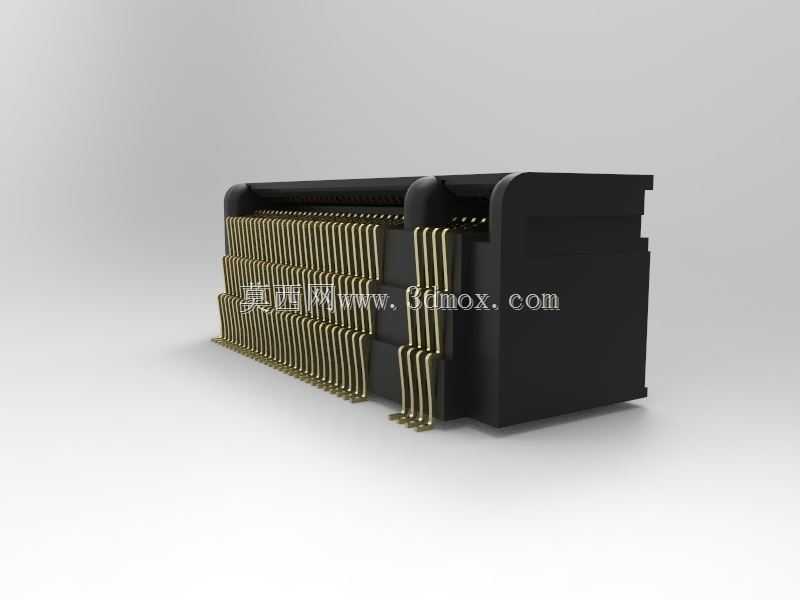

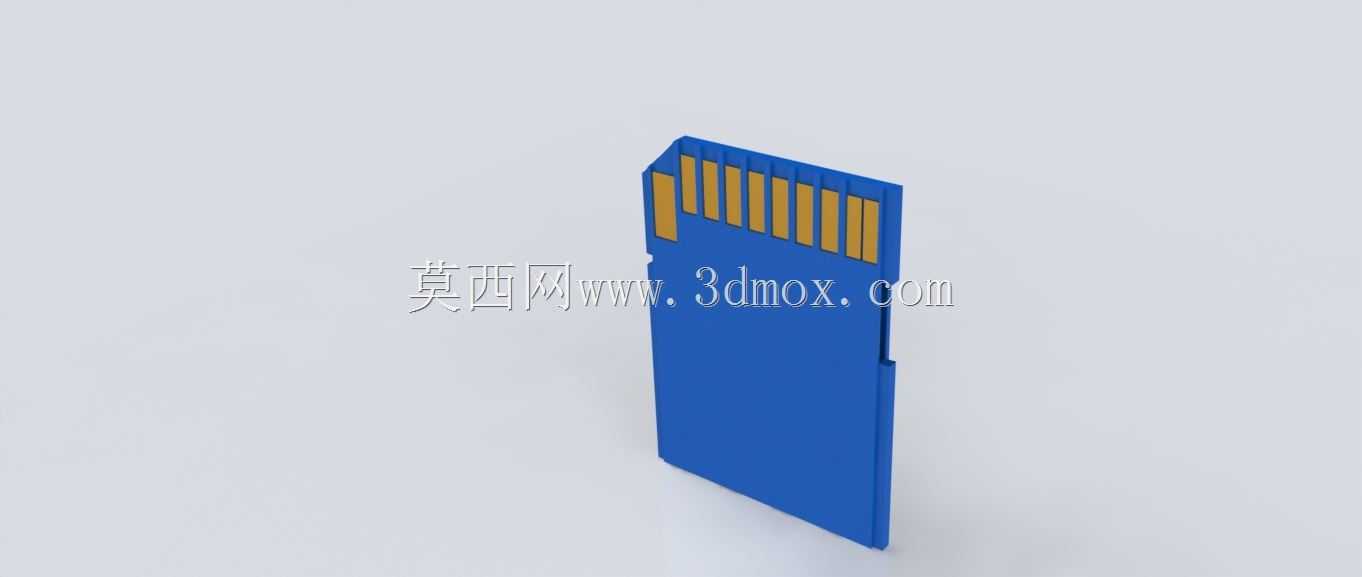

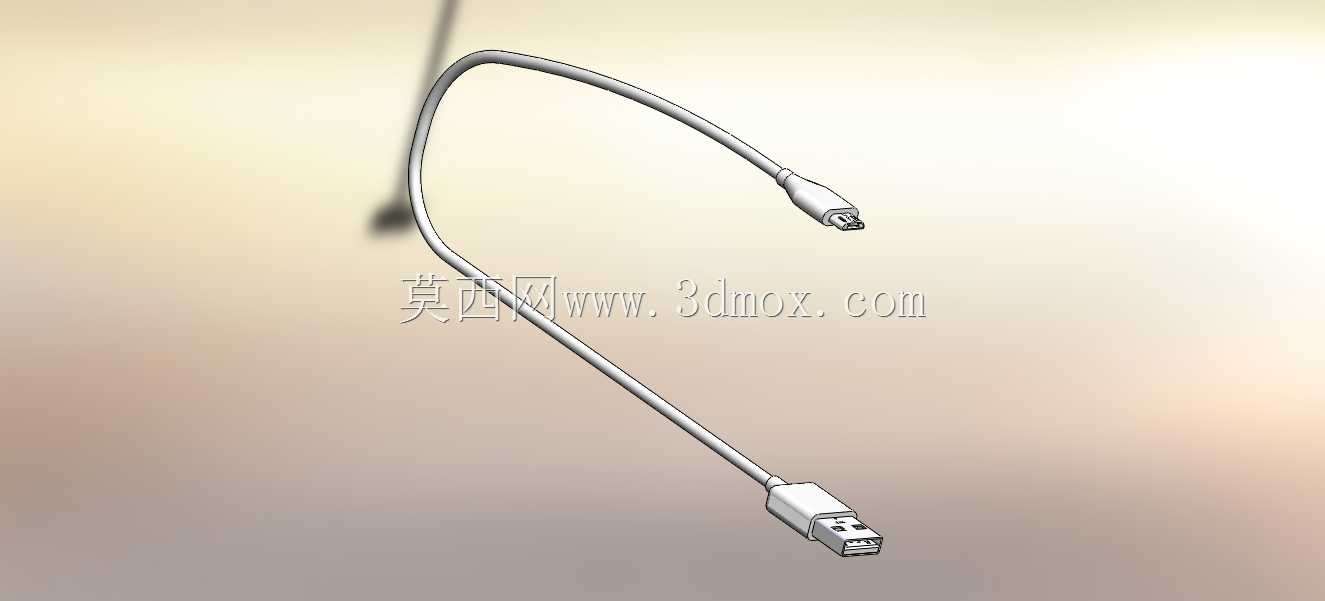

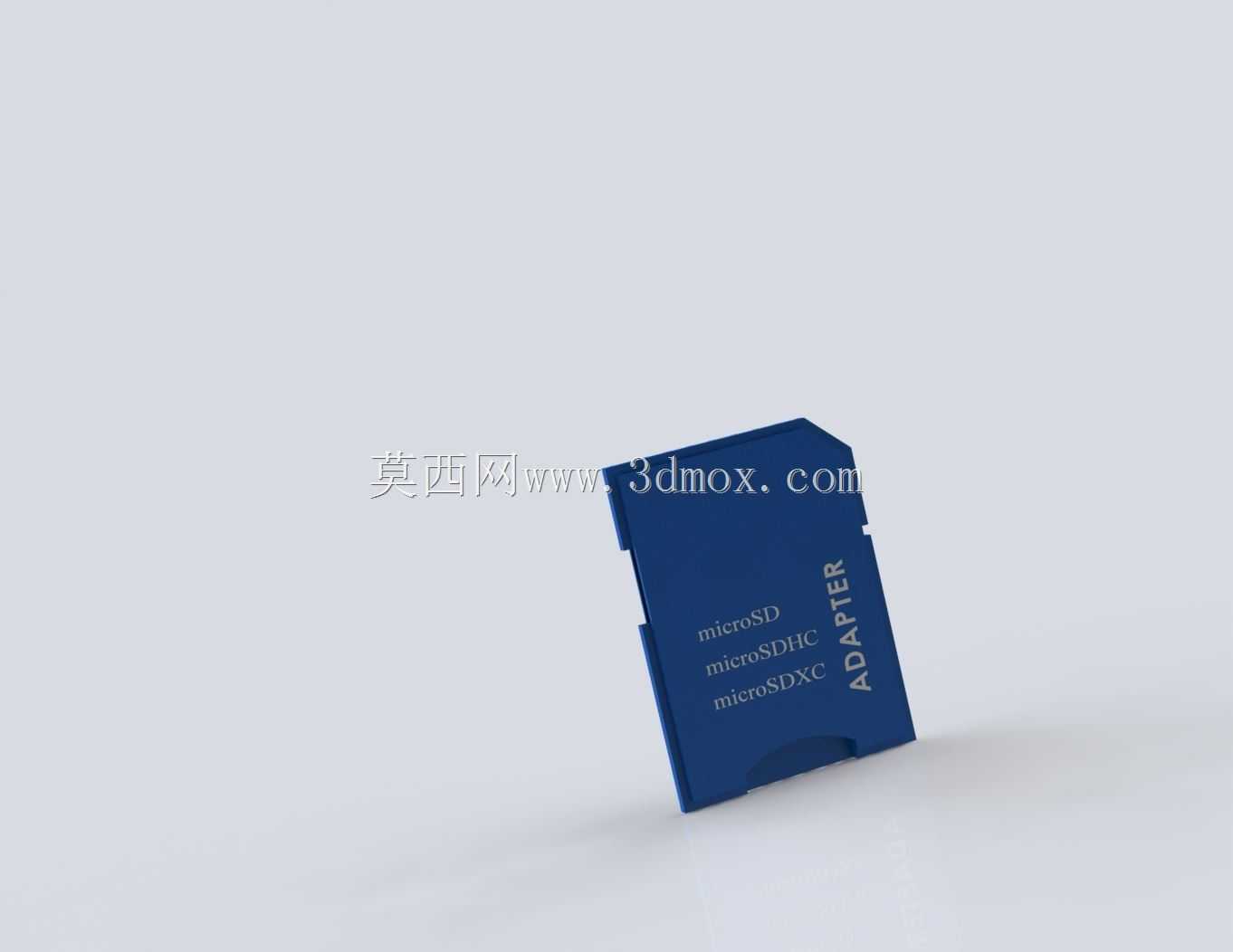

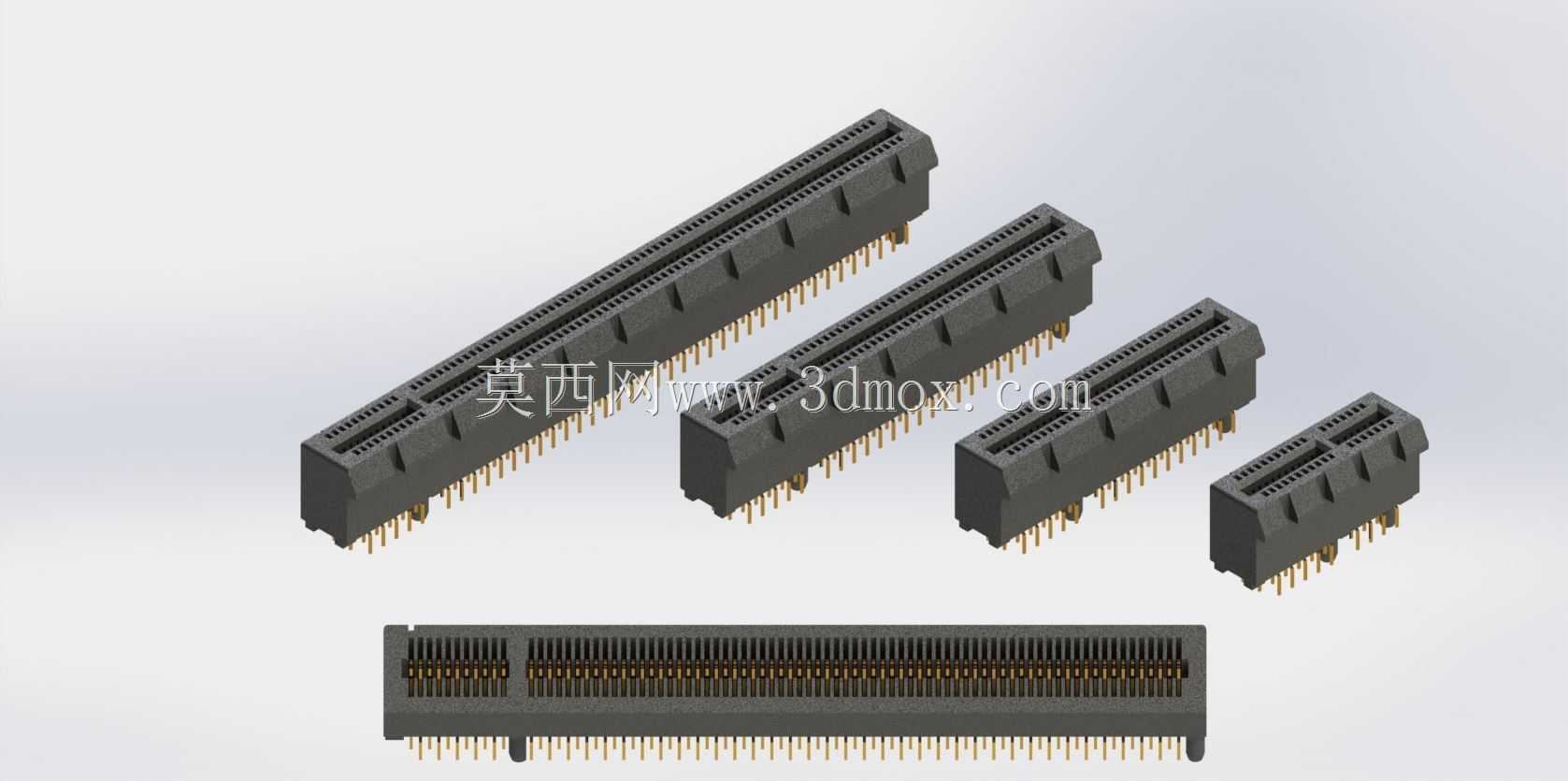

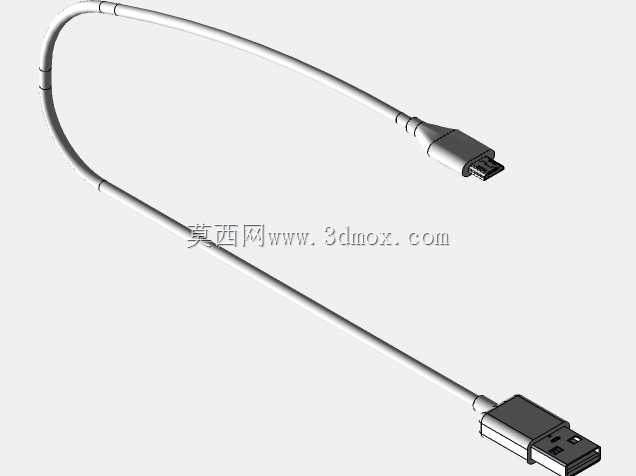

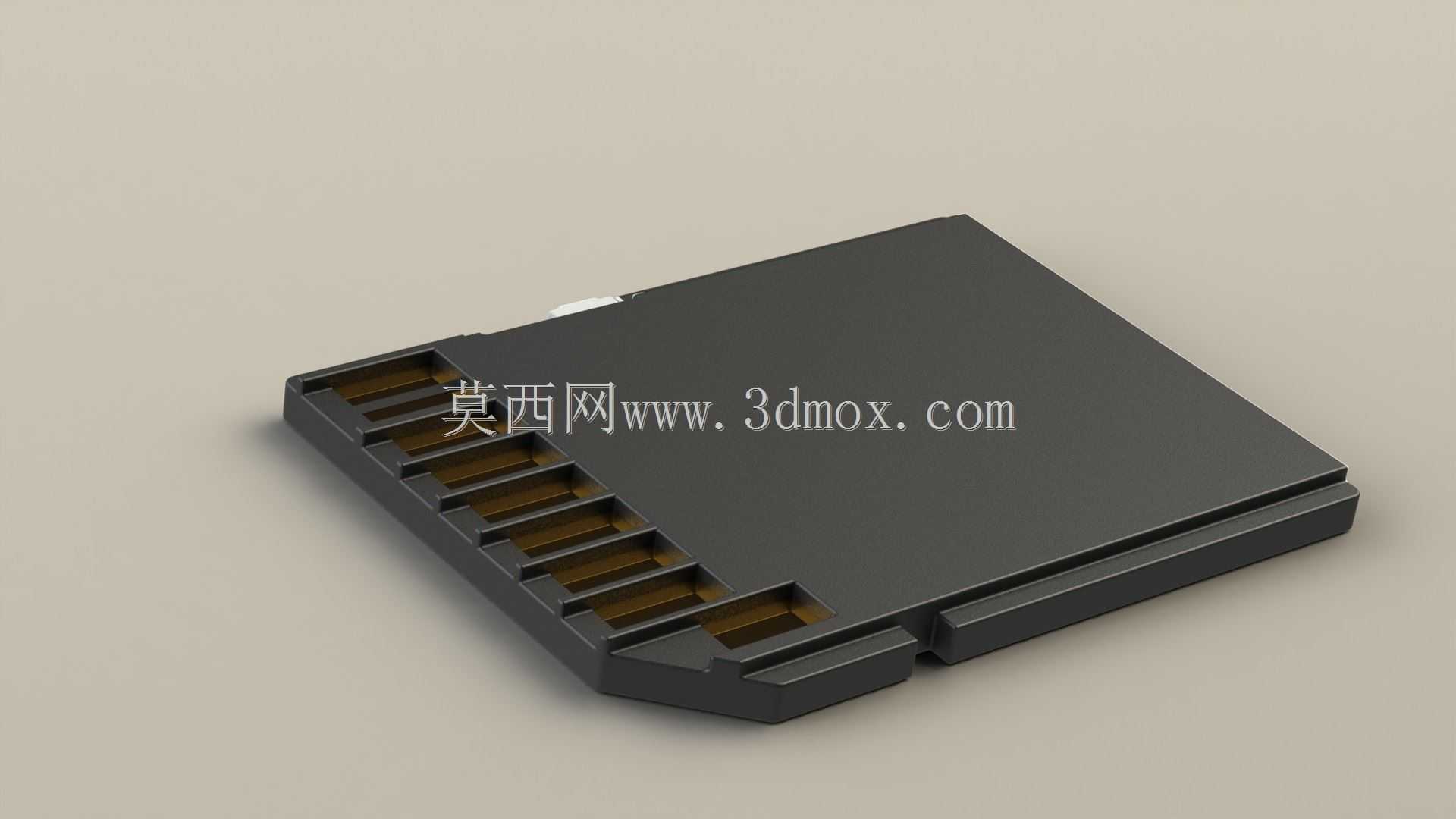

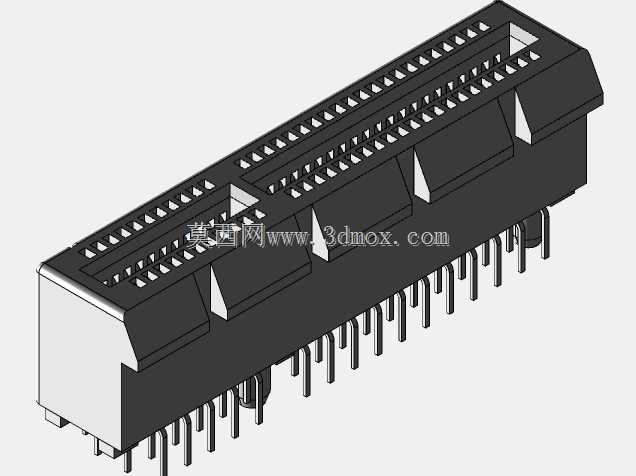

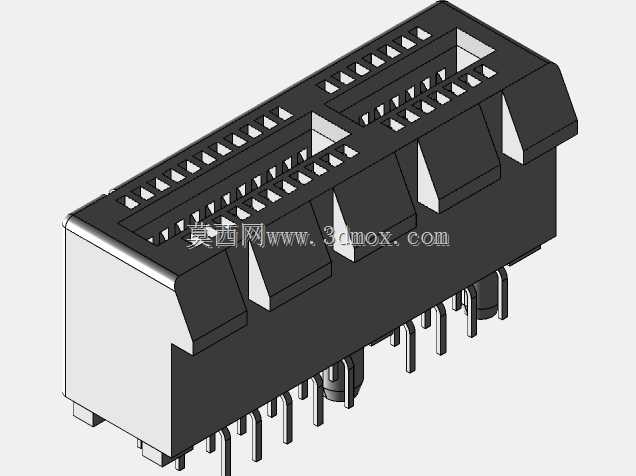

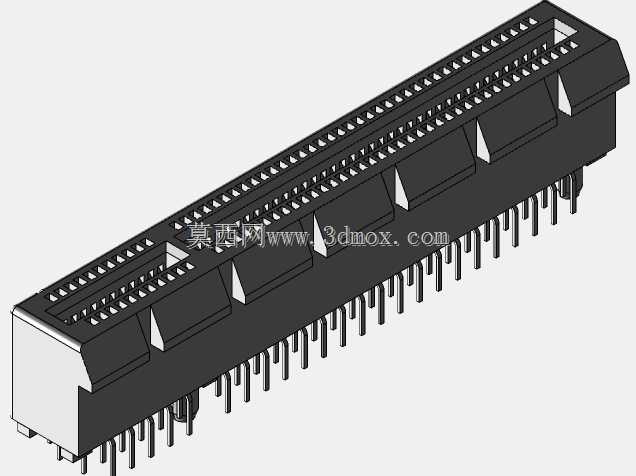

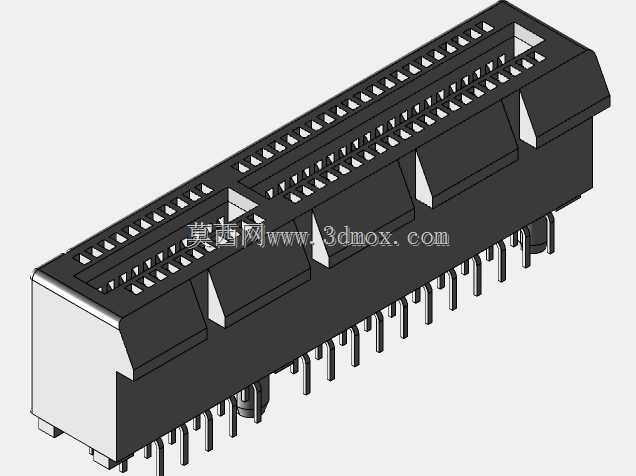

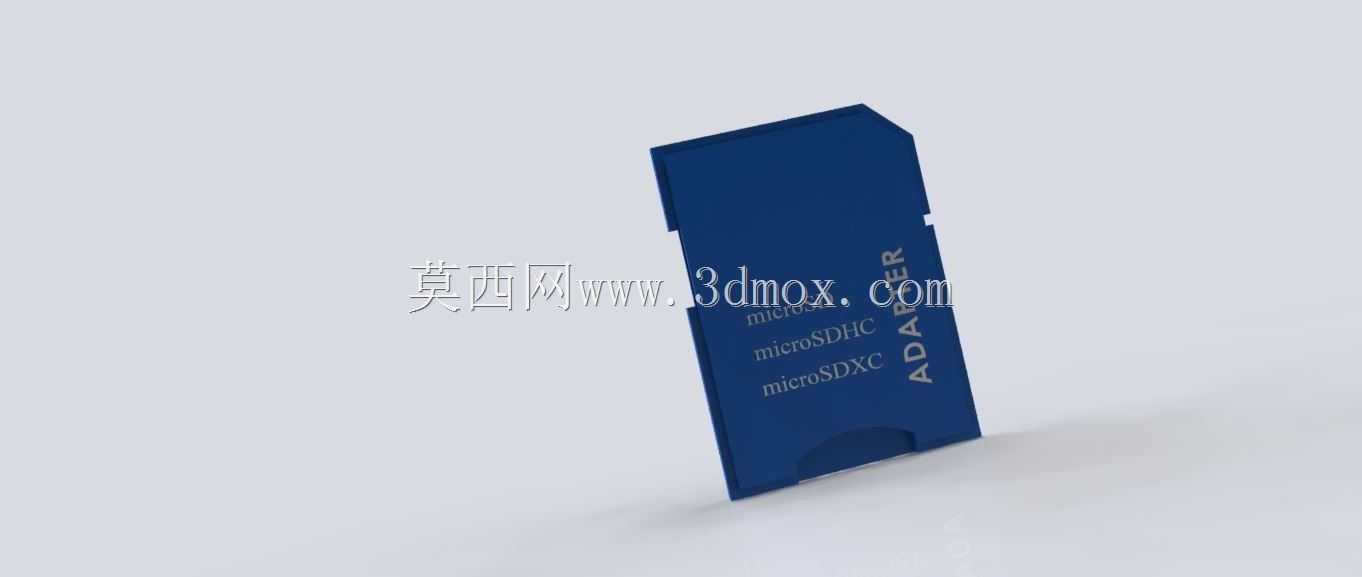

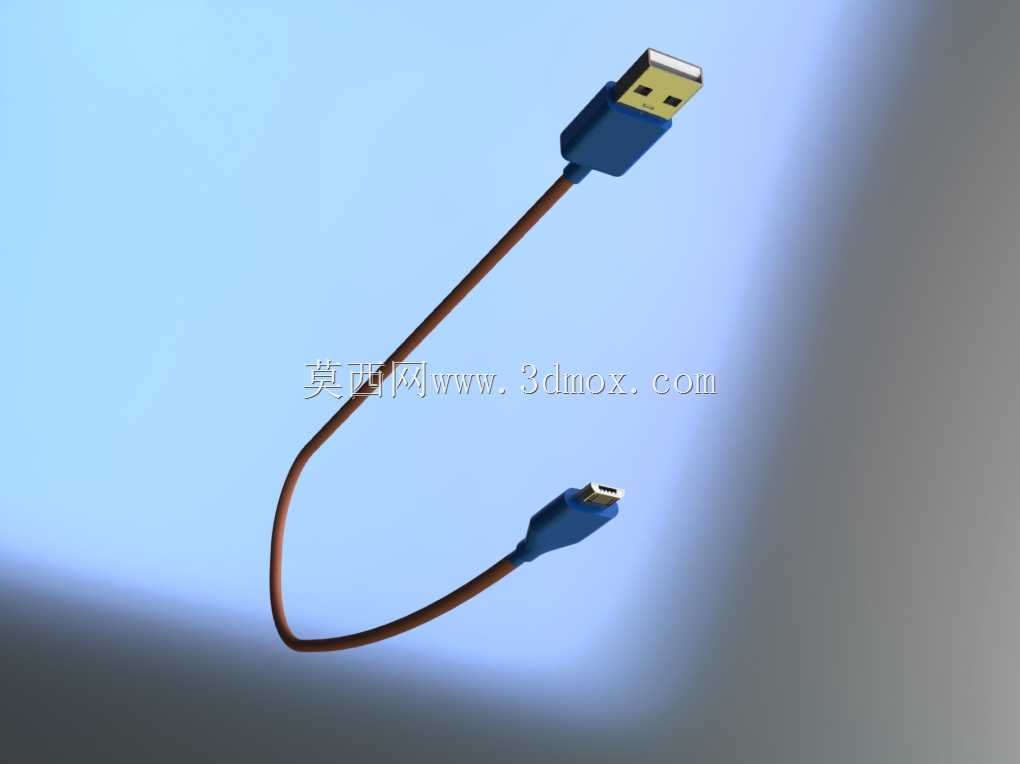

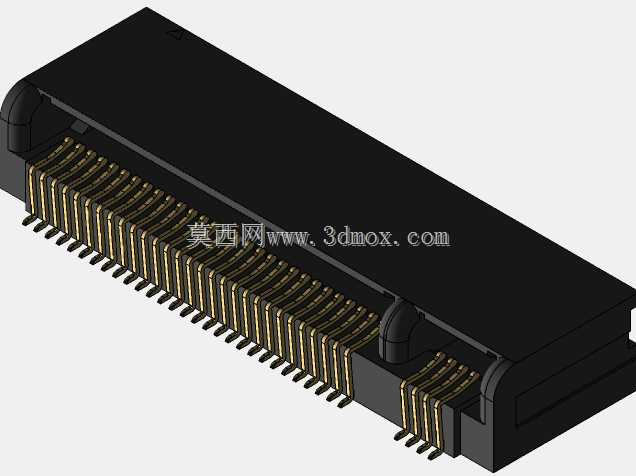

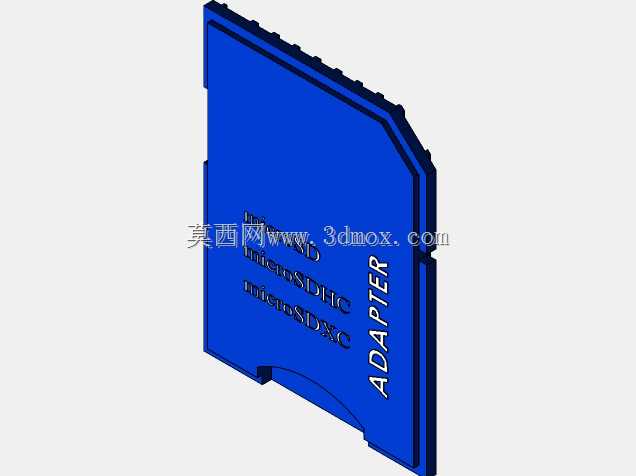

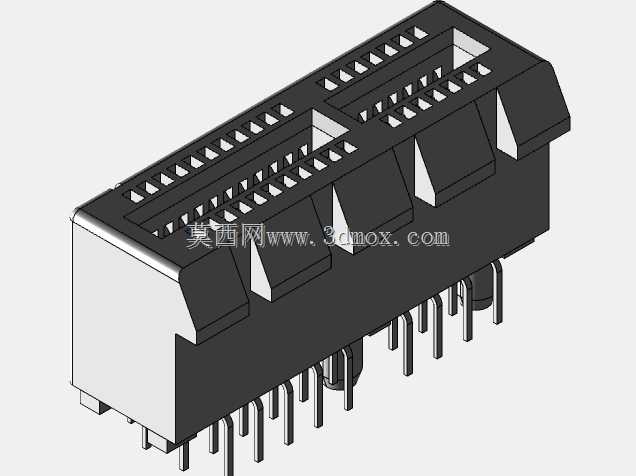

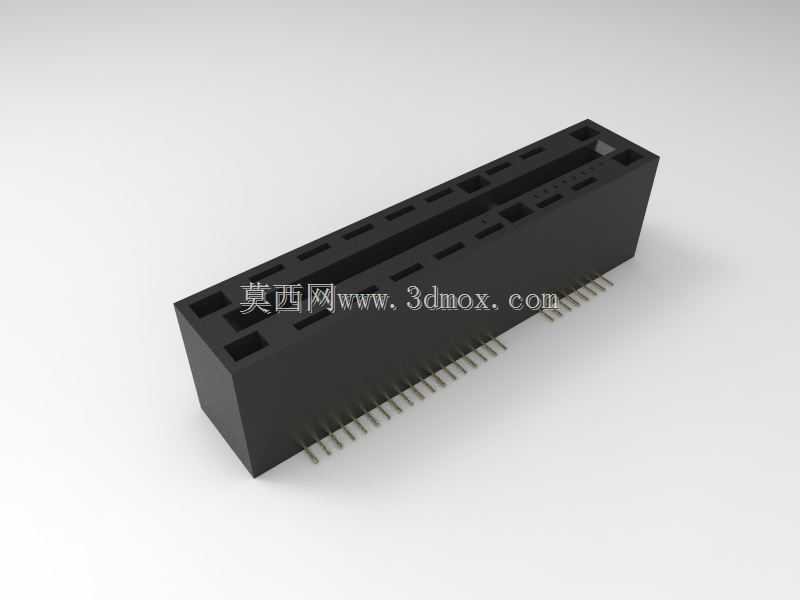

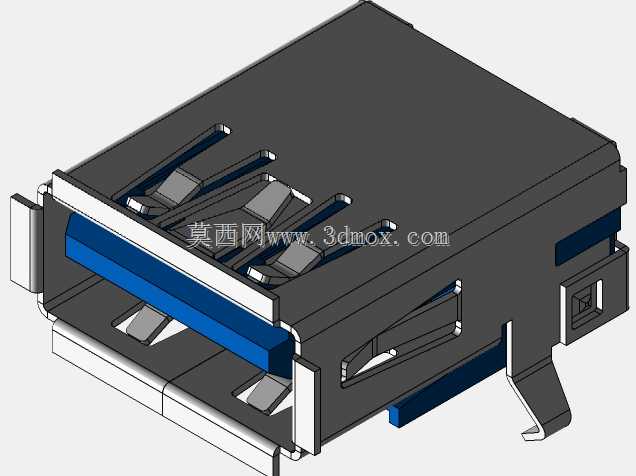

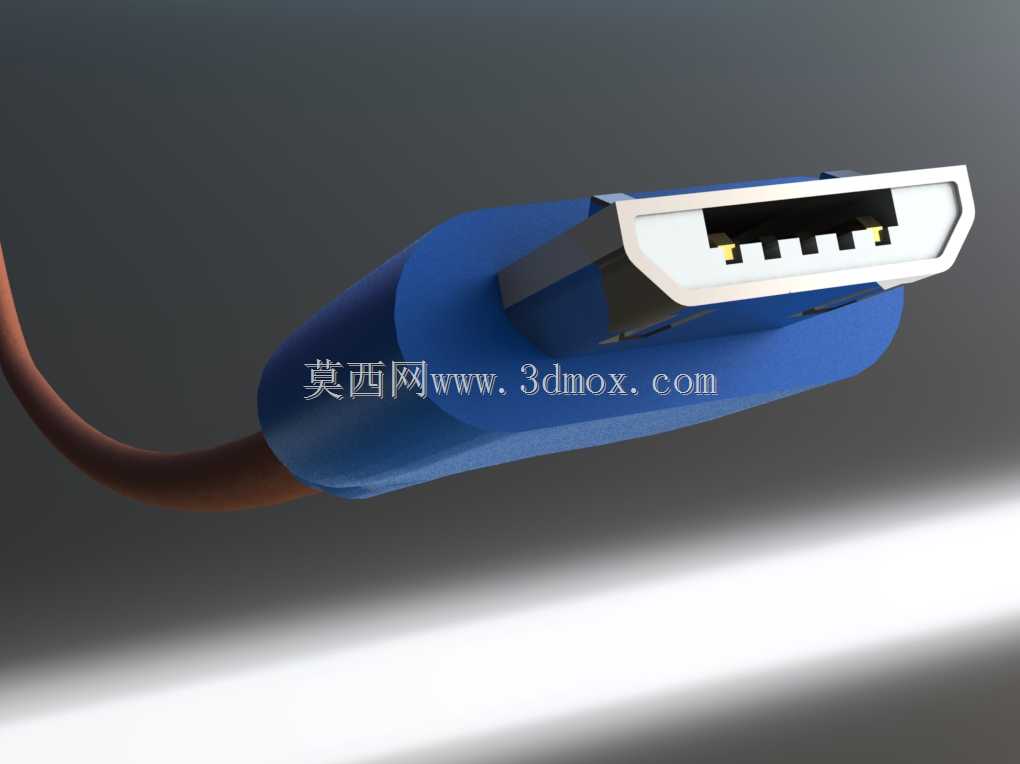

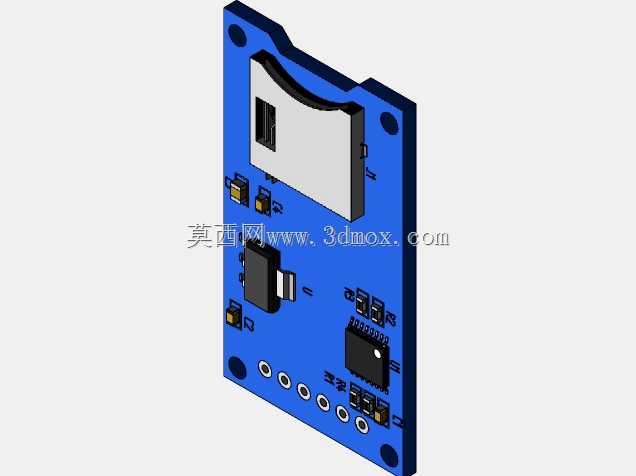

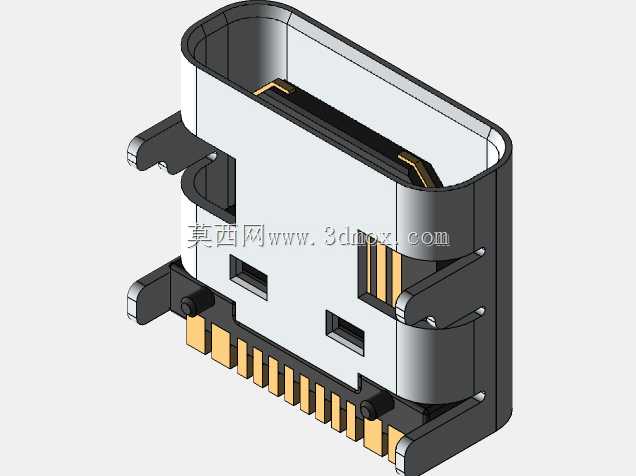

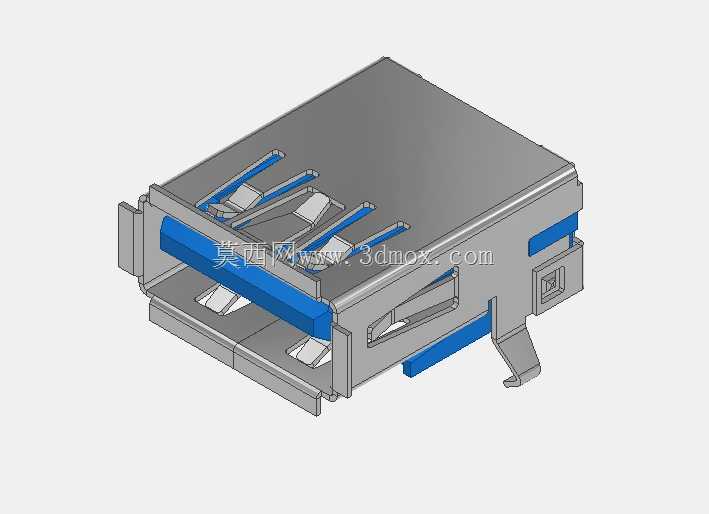

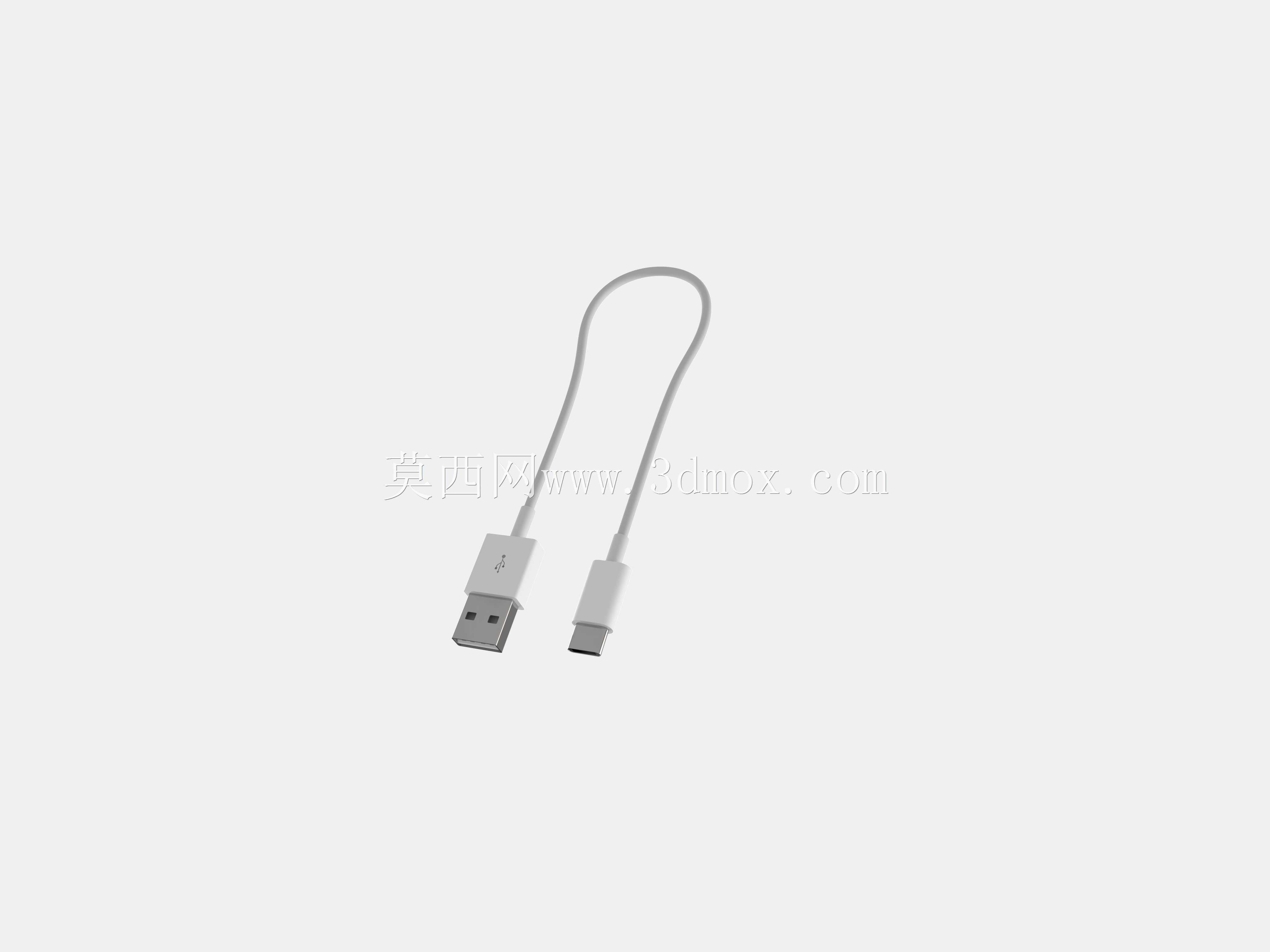

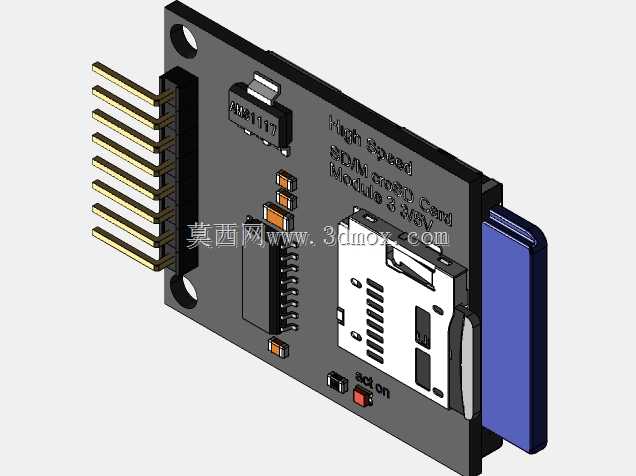

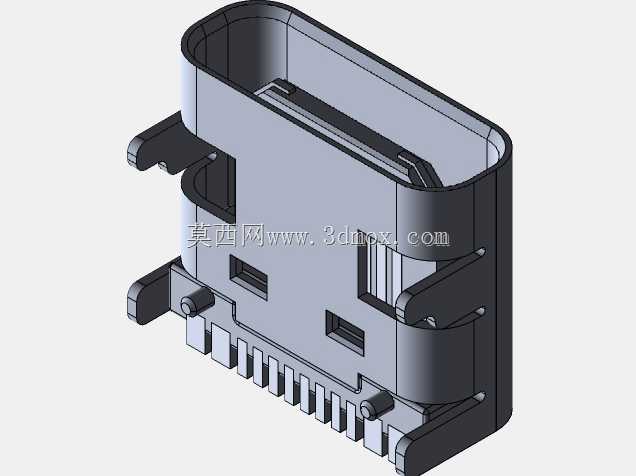

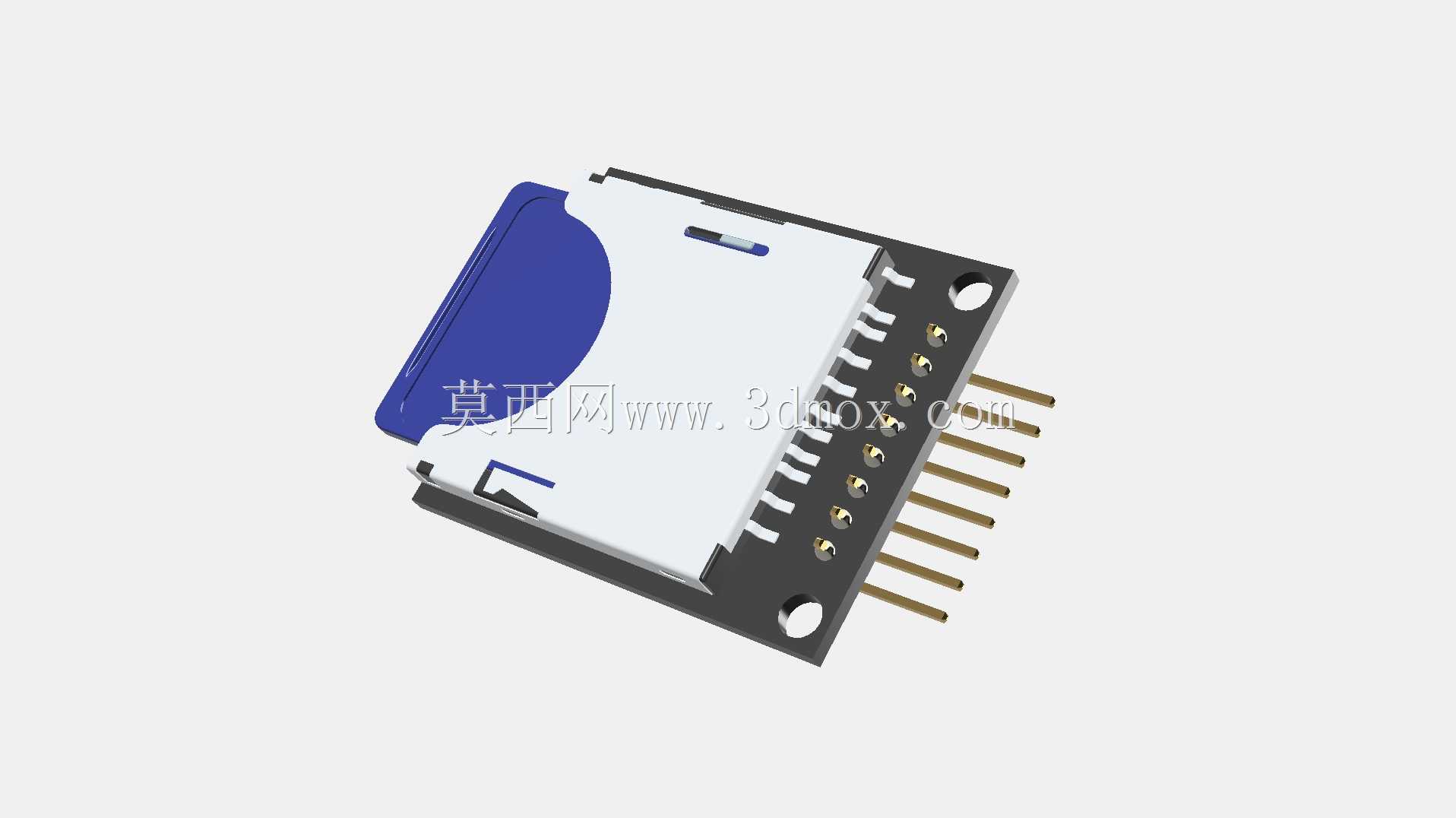

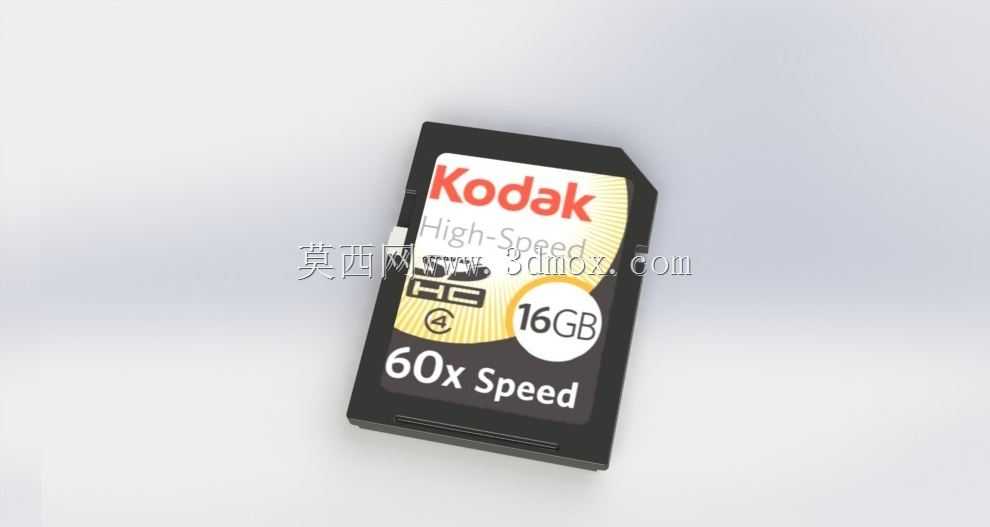

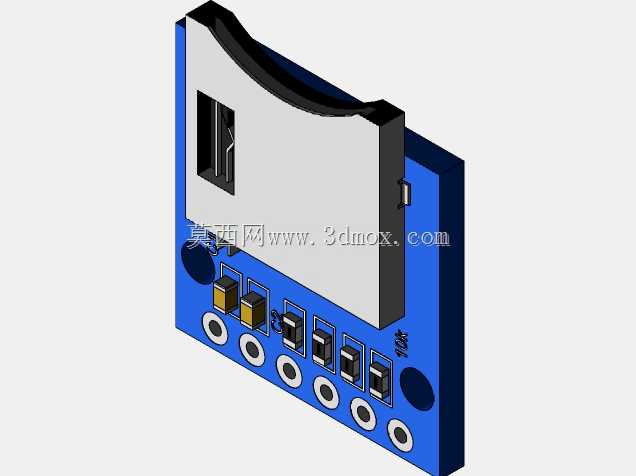

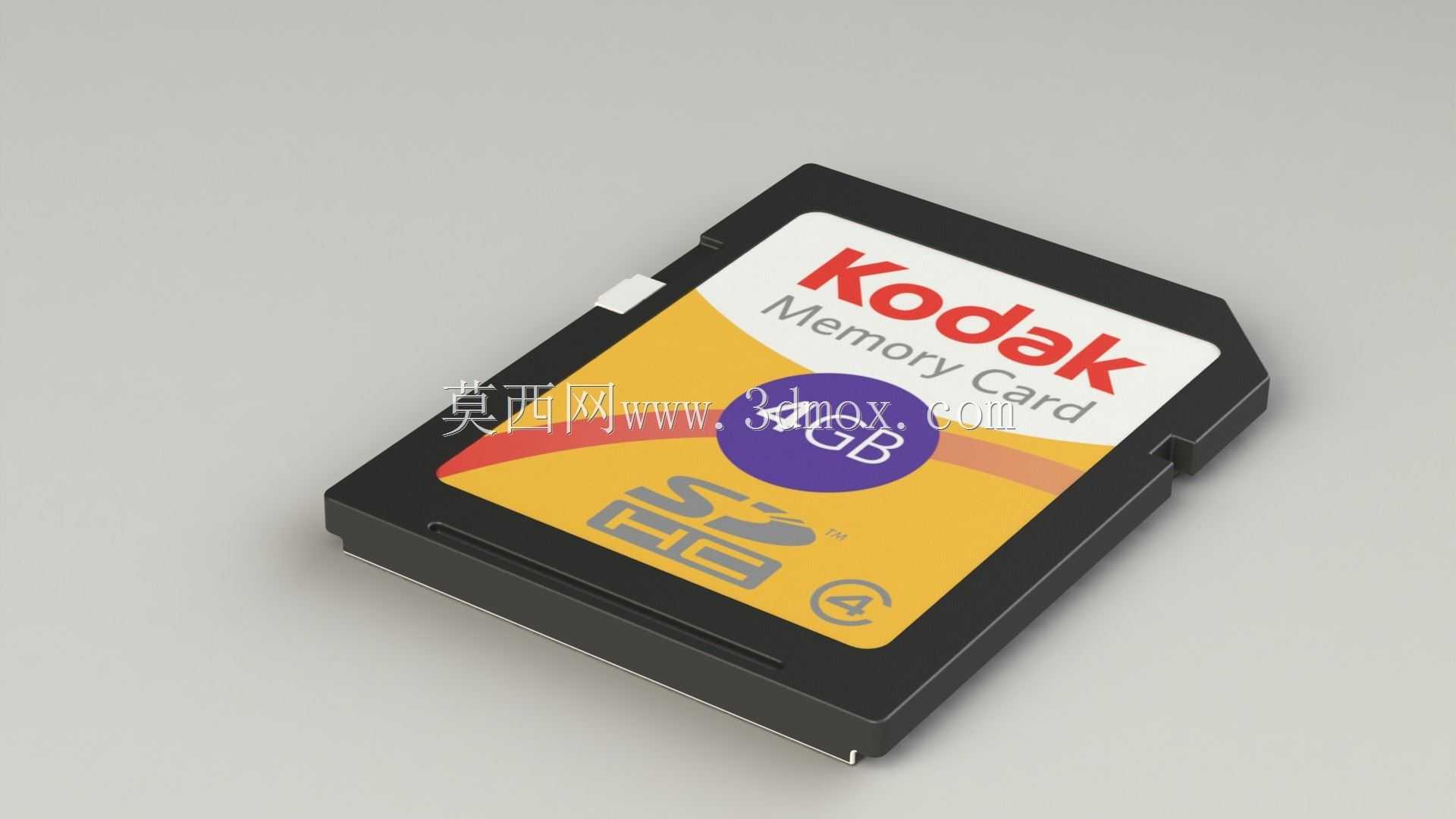

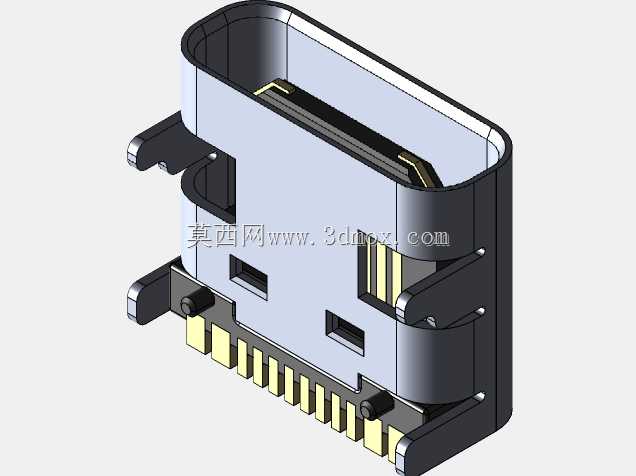

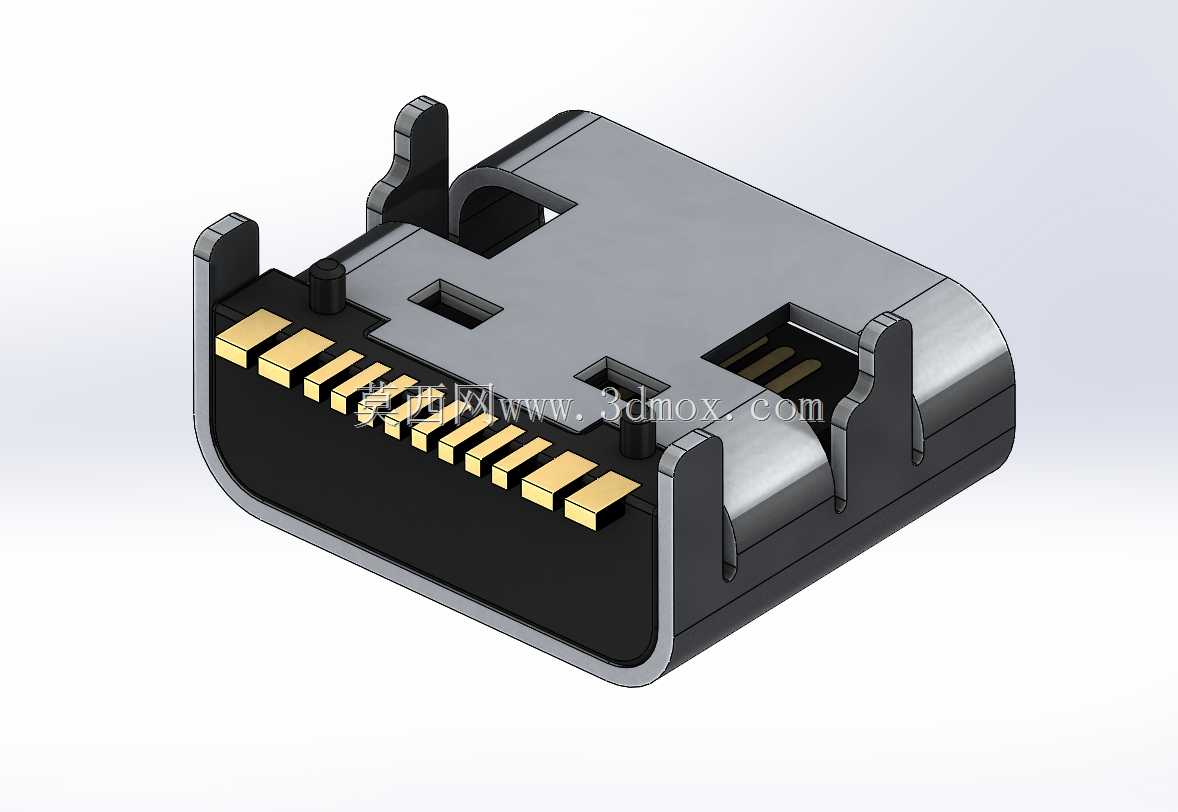

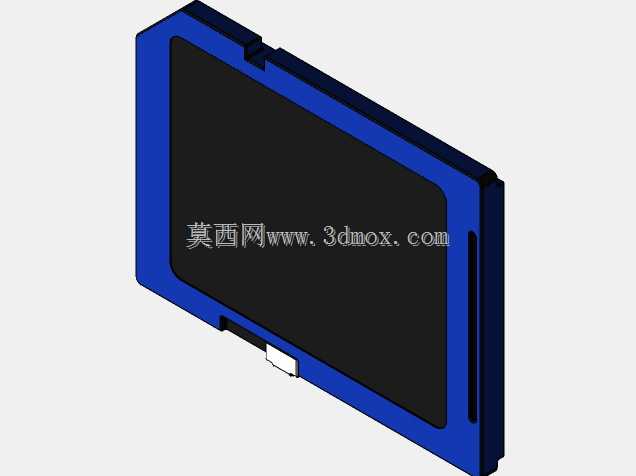

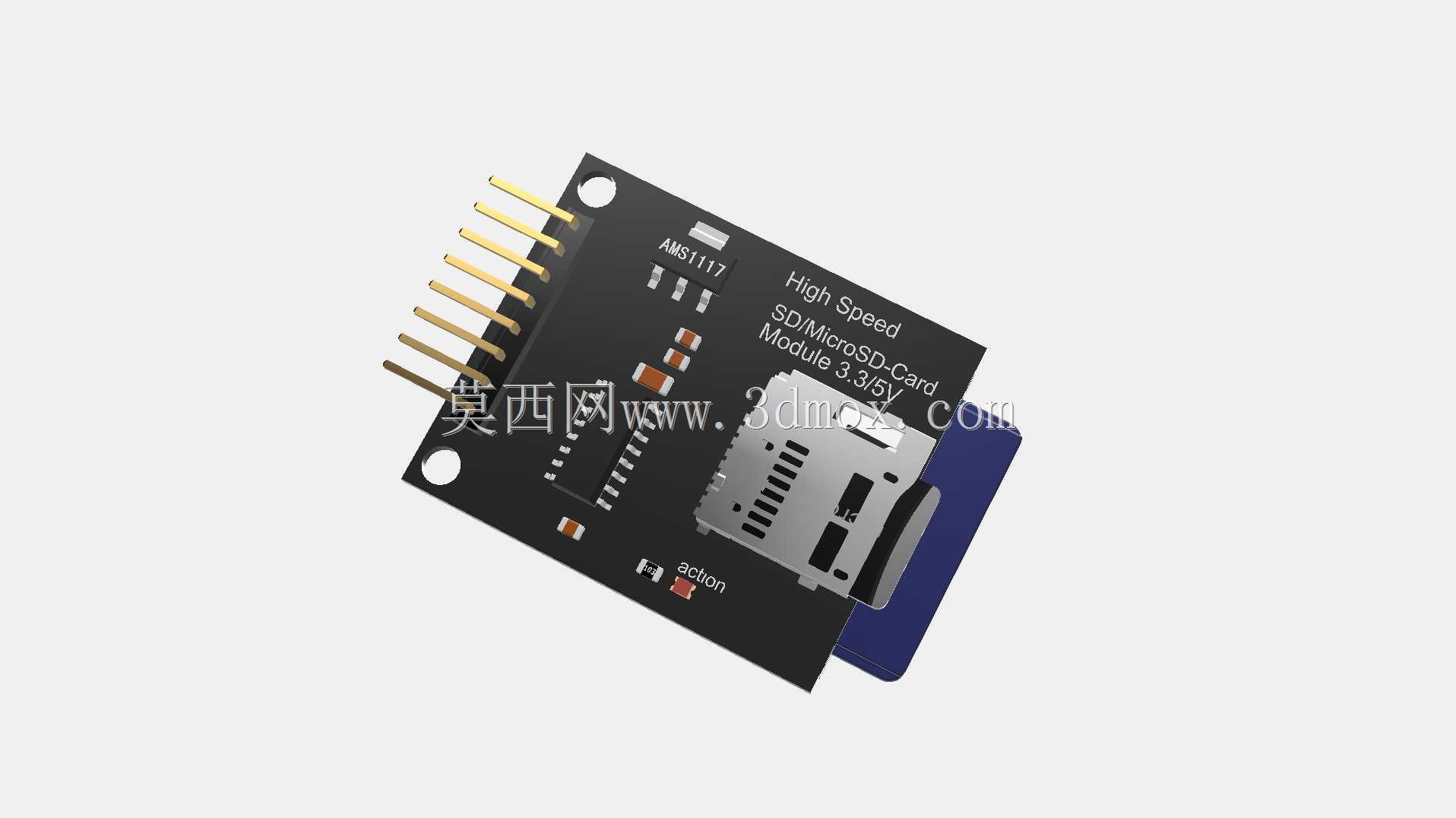

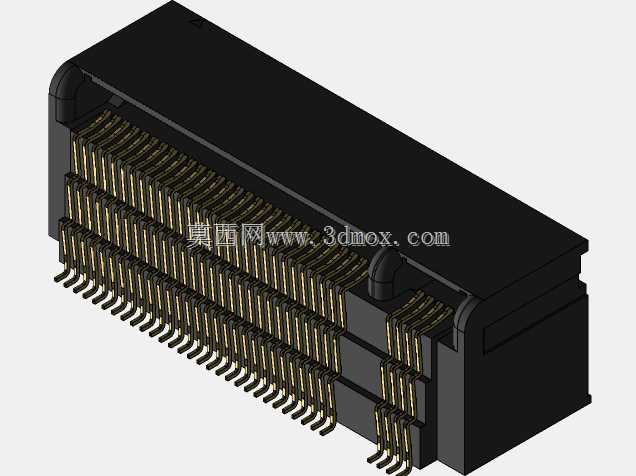

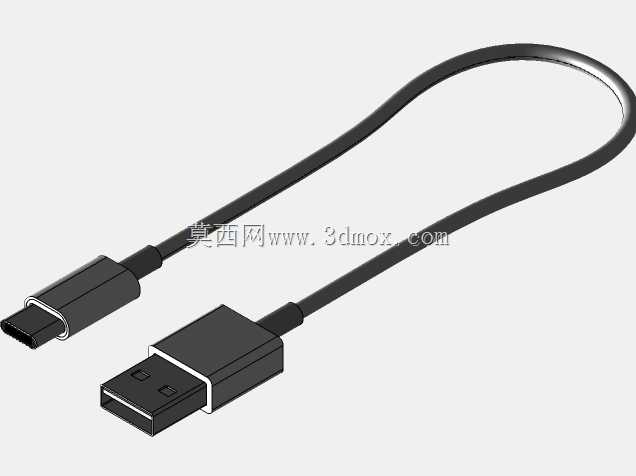

　　接口配置上，整机端侧依次排布多类通用接口，包含高速数据传输接口、存储卡扩展插槽与标准USB输出接口：高速接口兼顾本机存储数据的有线高速读写与充电功能，当无线传输带宽无法满足超大文件快速拷贝需求时，可直接通过有线连接获得更稳定的传输速率；存储卡插槽支持现场作业的相机、勘测设备所用的储存卡直接插卡读取，无需额外携带读卡器，外拍结束后可直接将卡内素材导入盘内备份；标准USB接口还可在应急状态下为手机、小型检测外设临时供电，拓展户外使用的适配性。

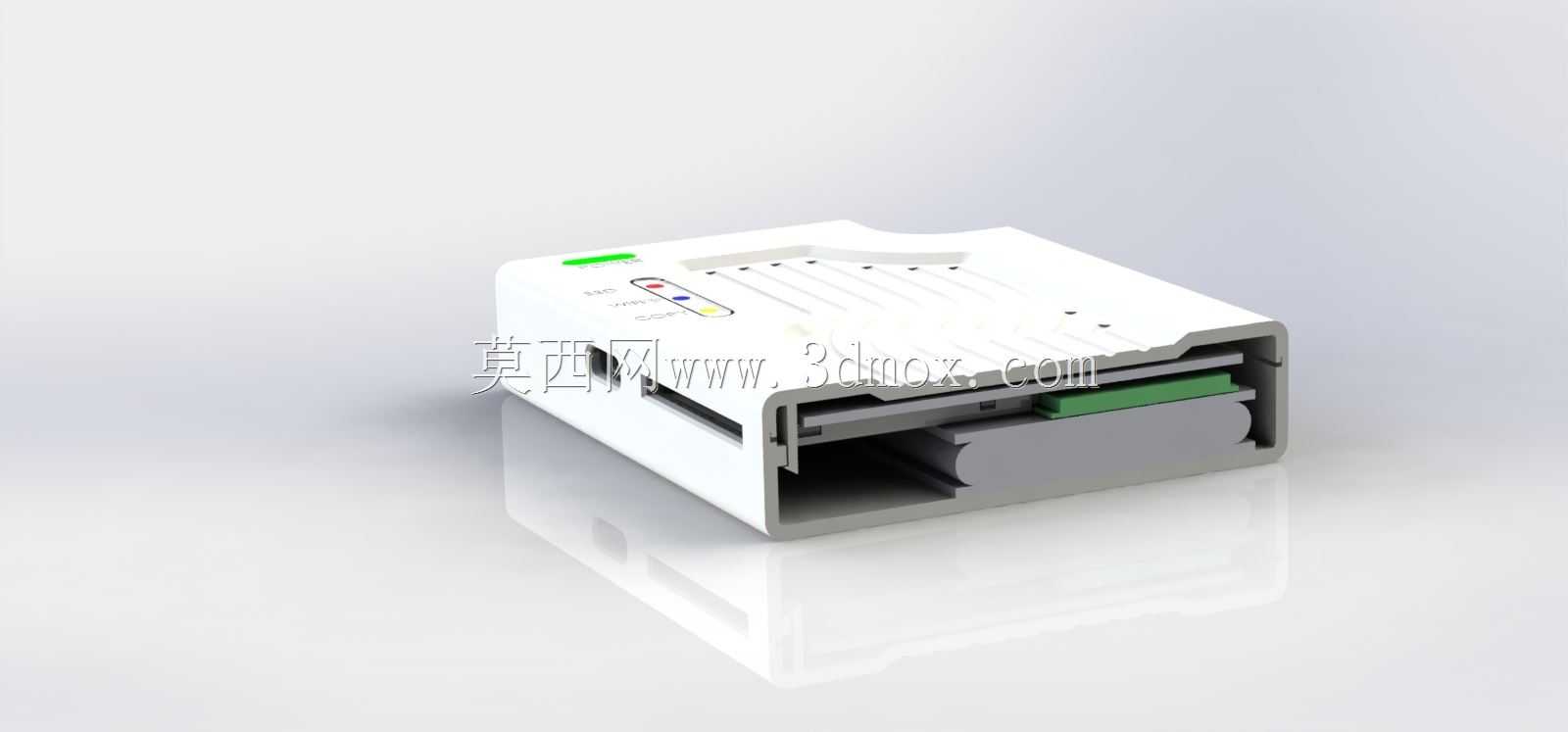

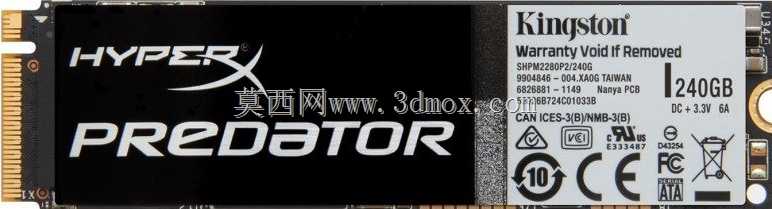

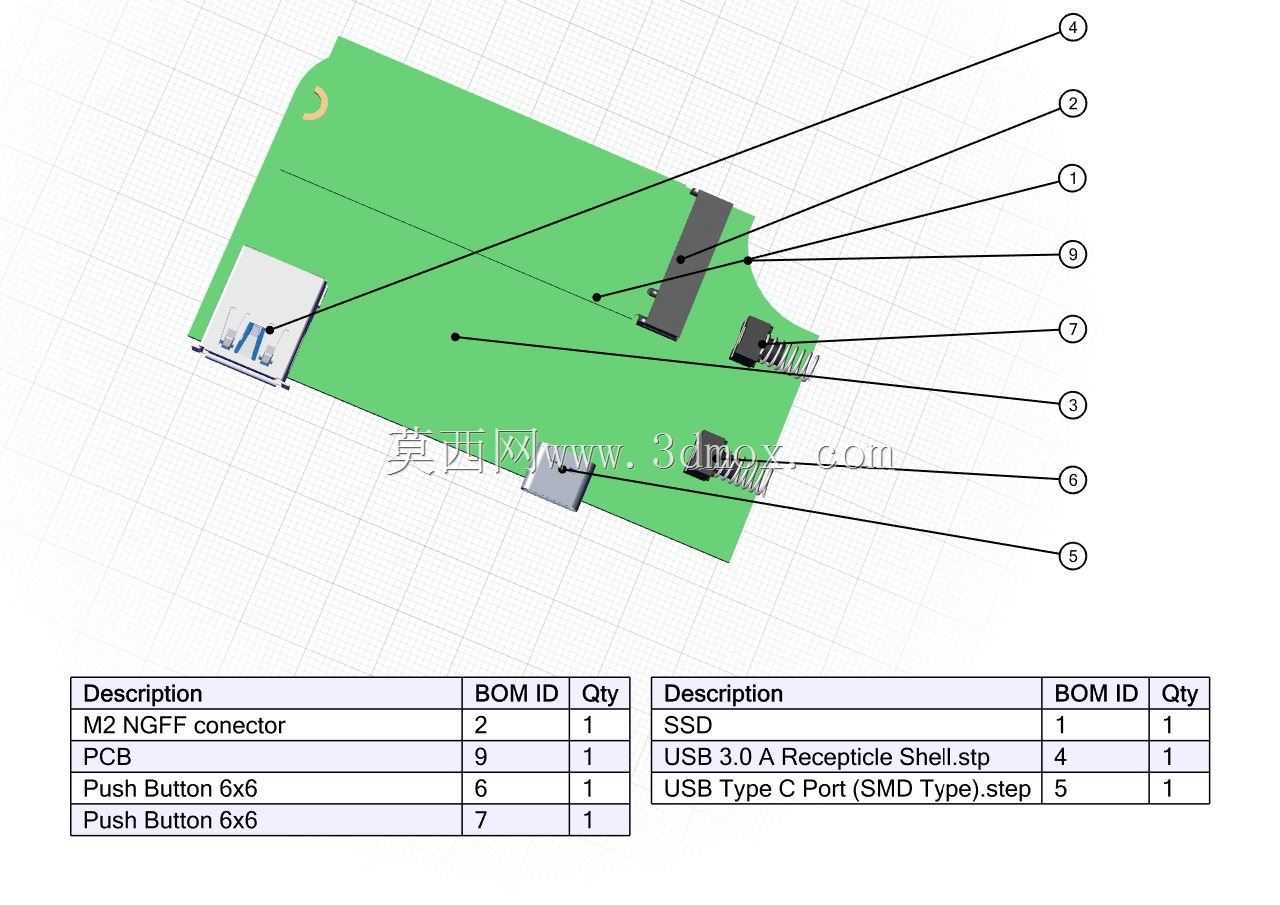

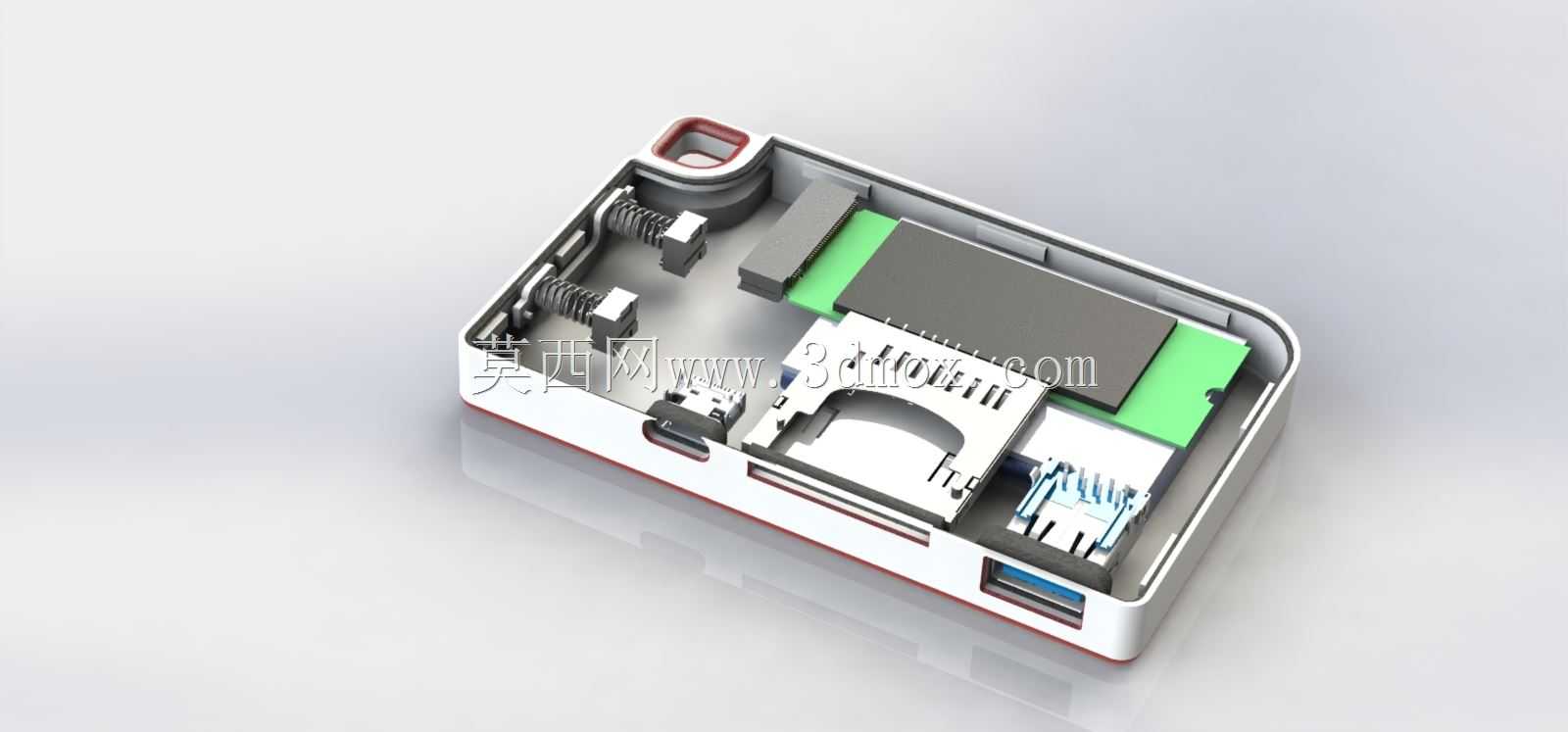

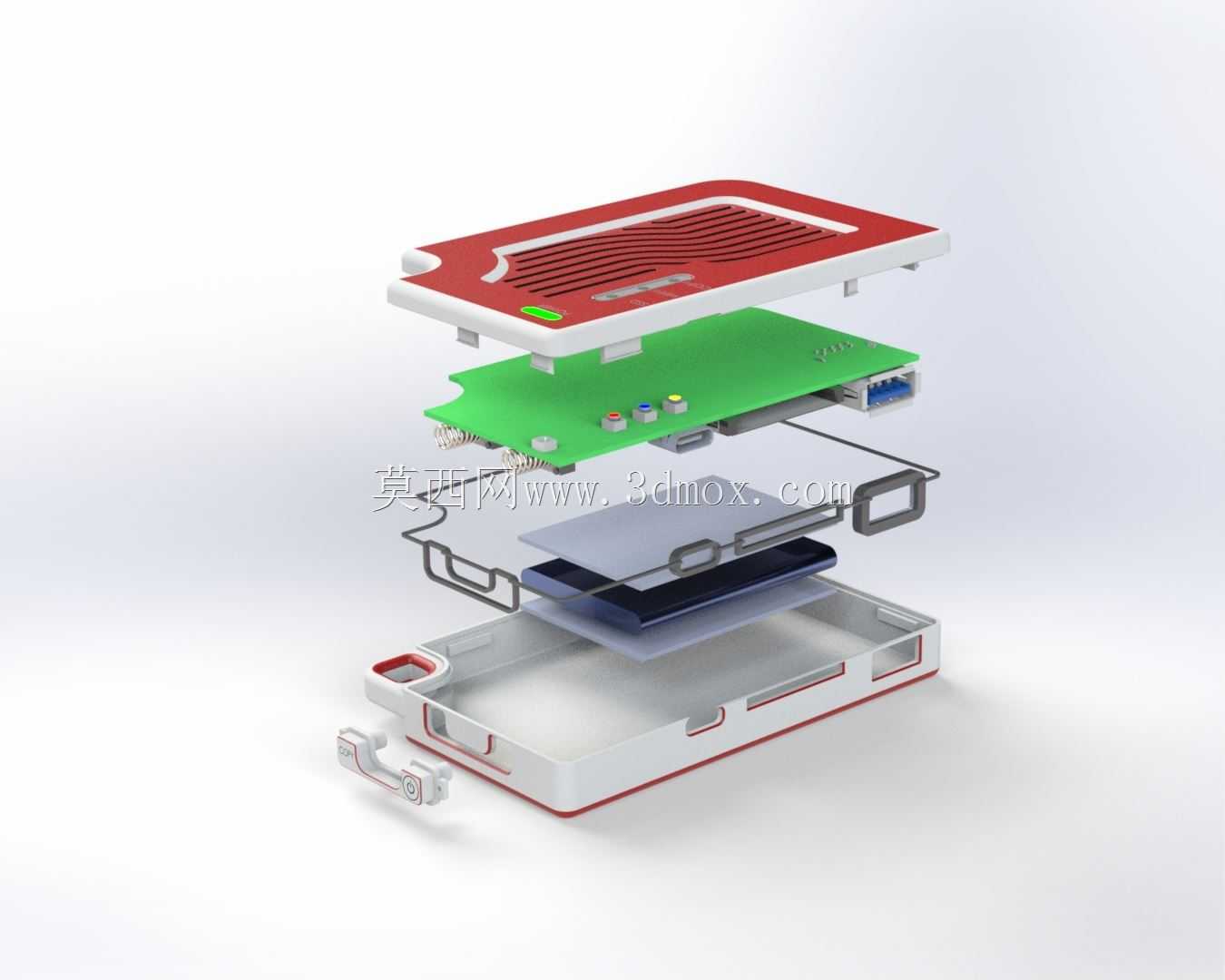

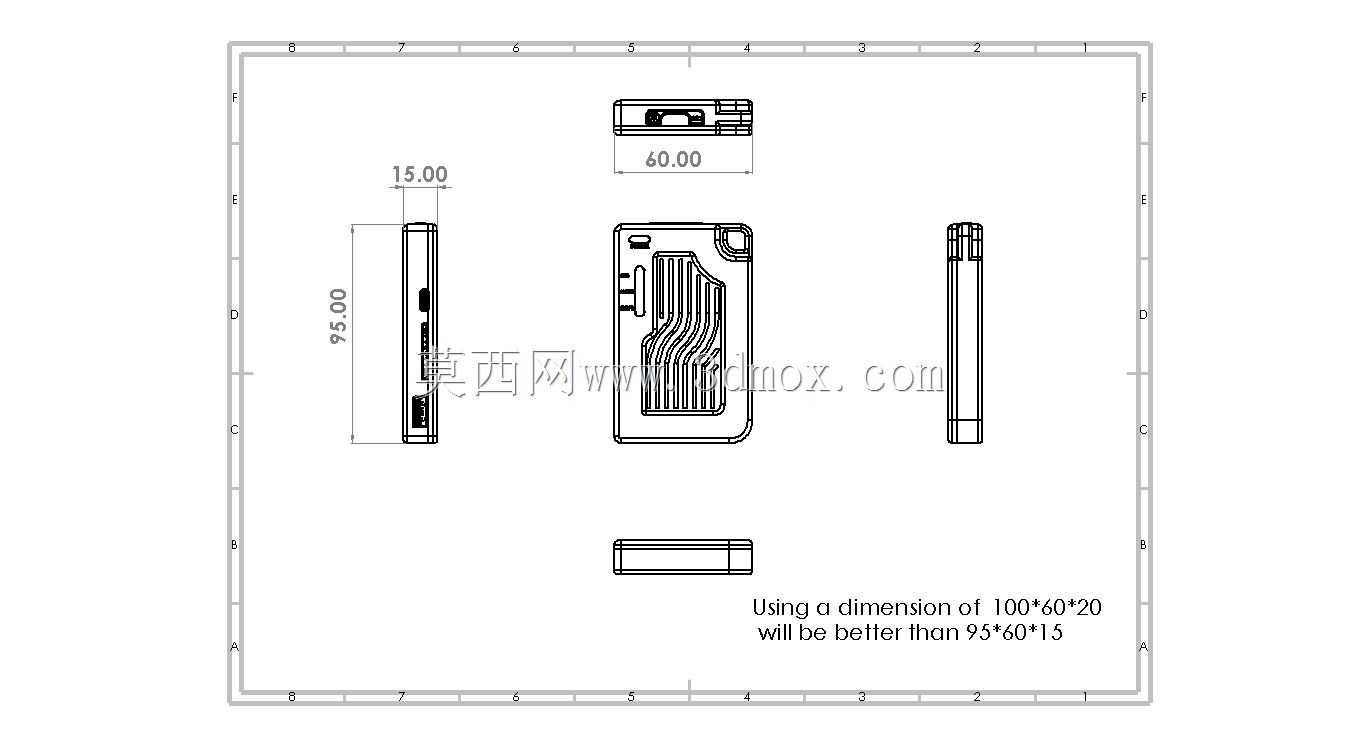

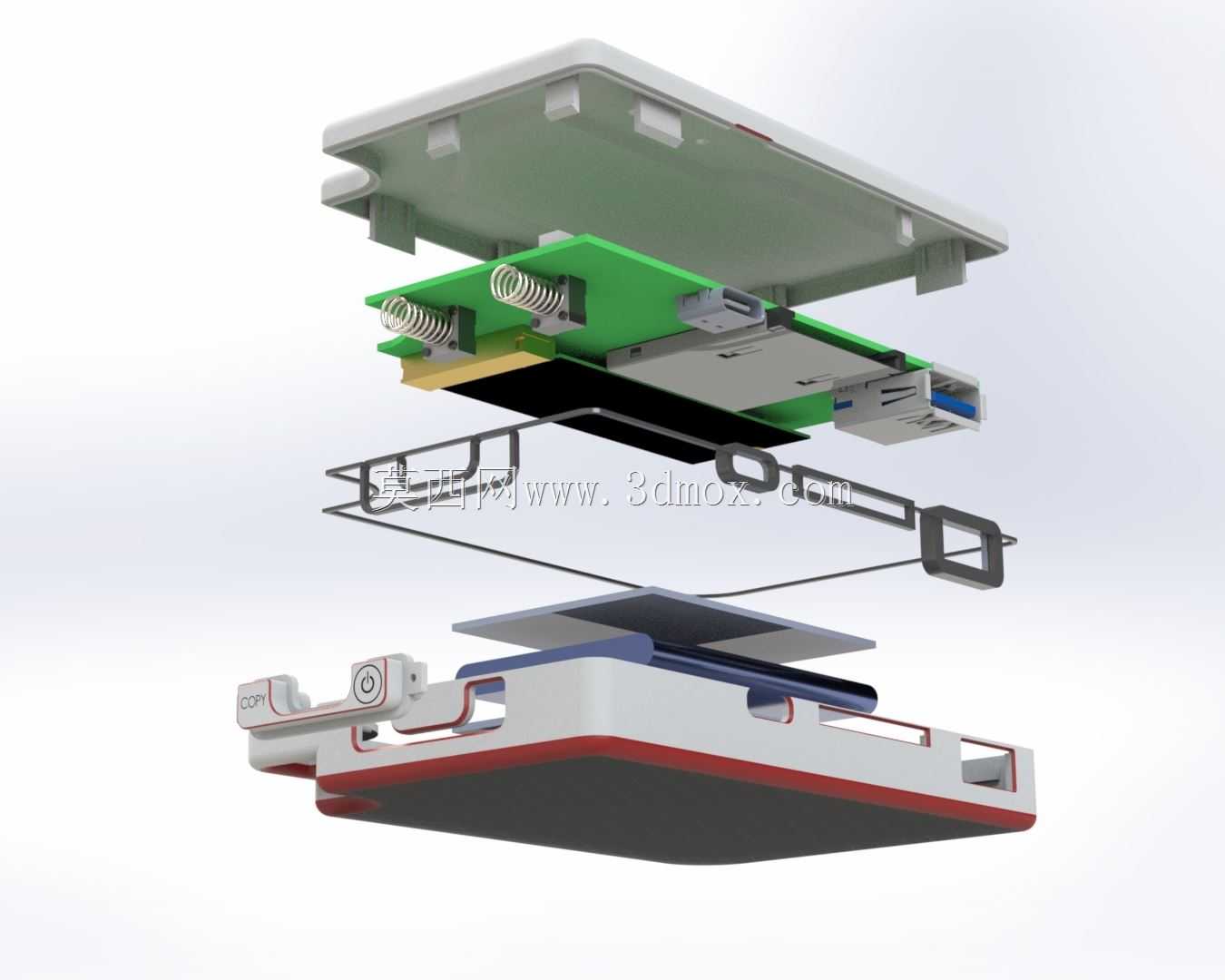

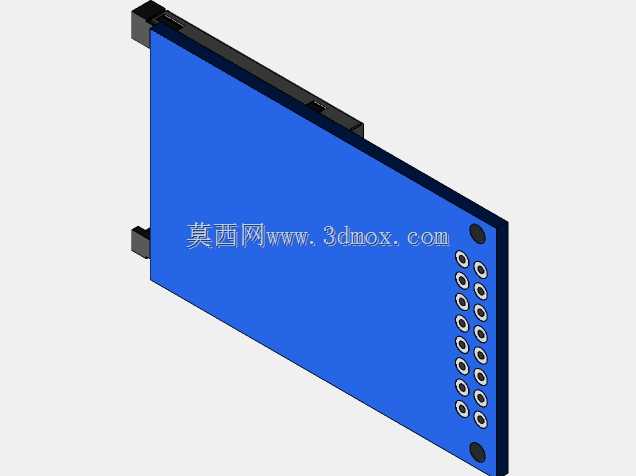

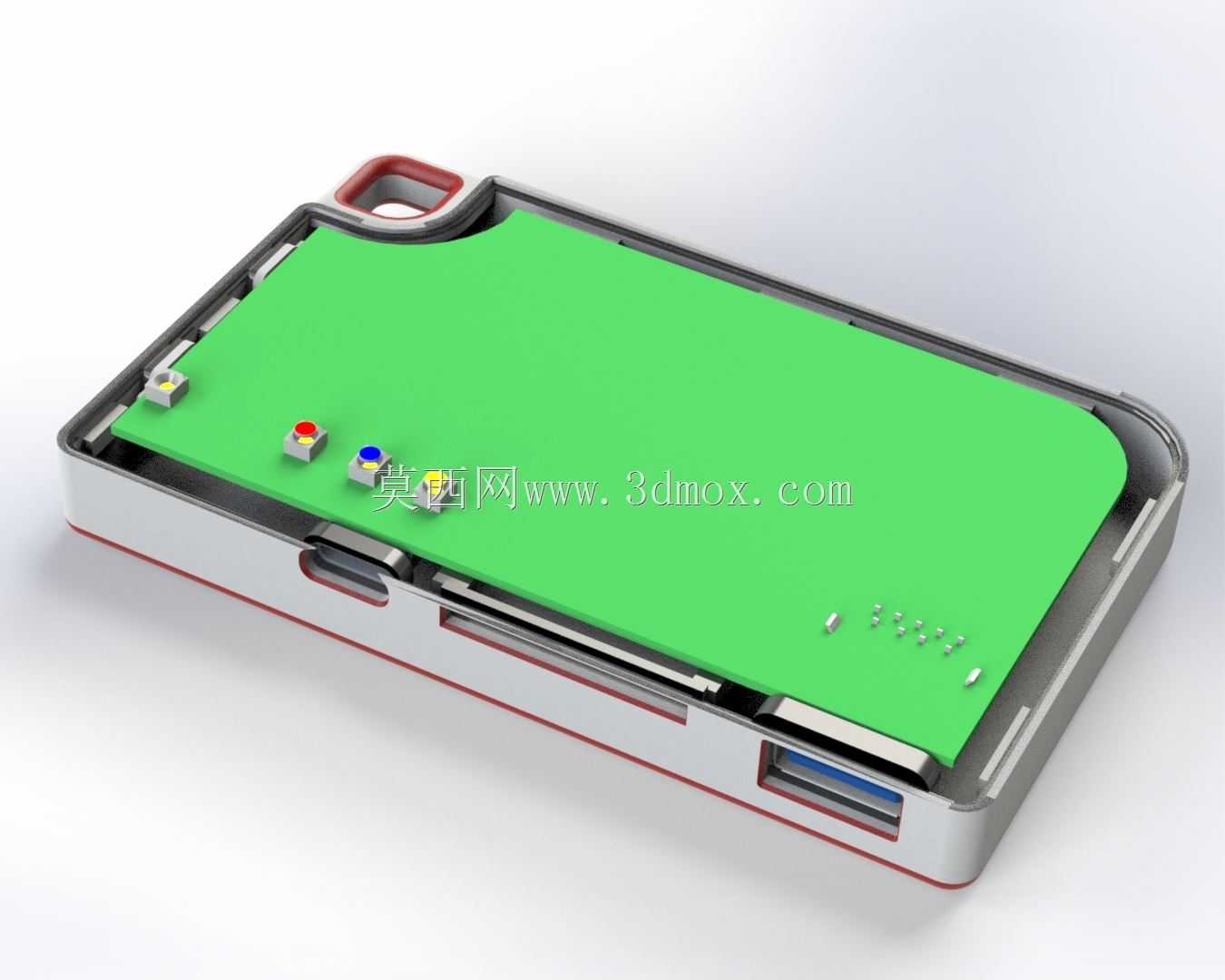

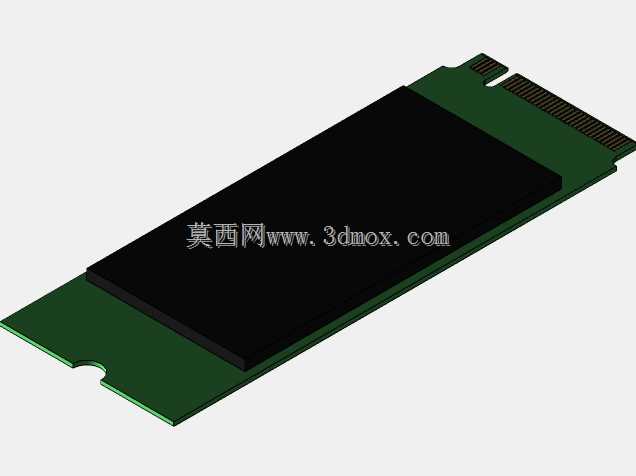

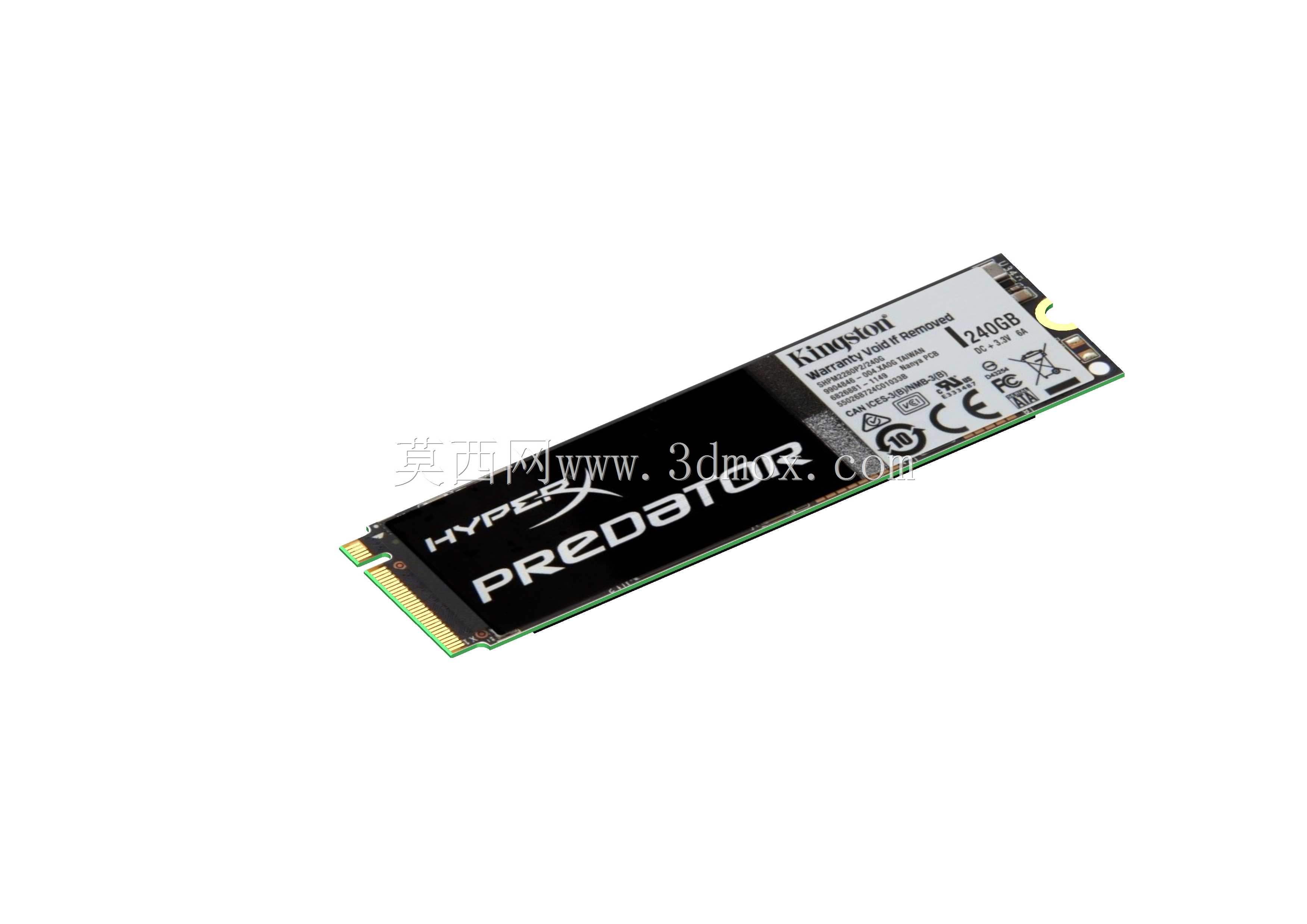

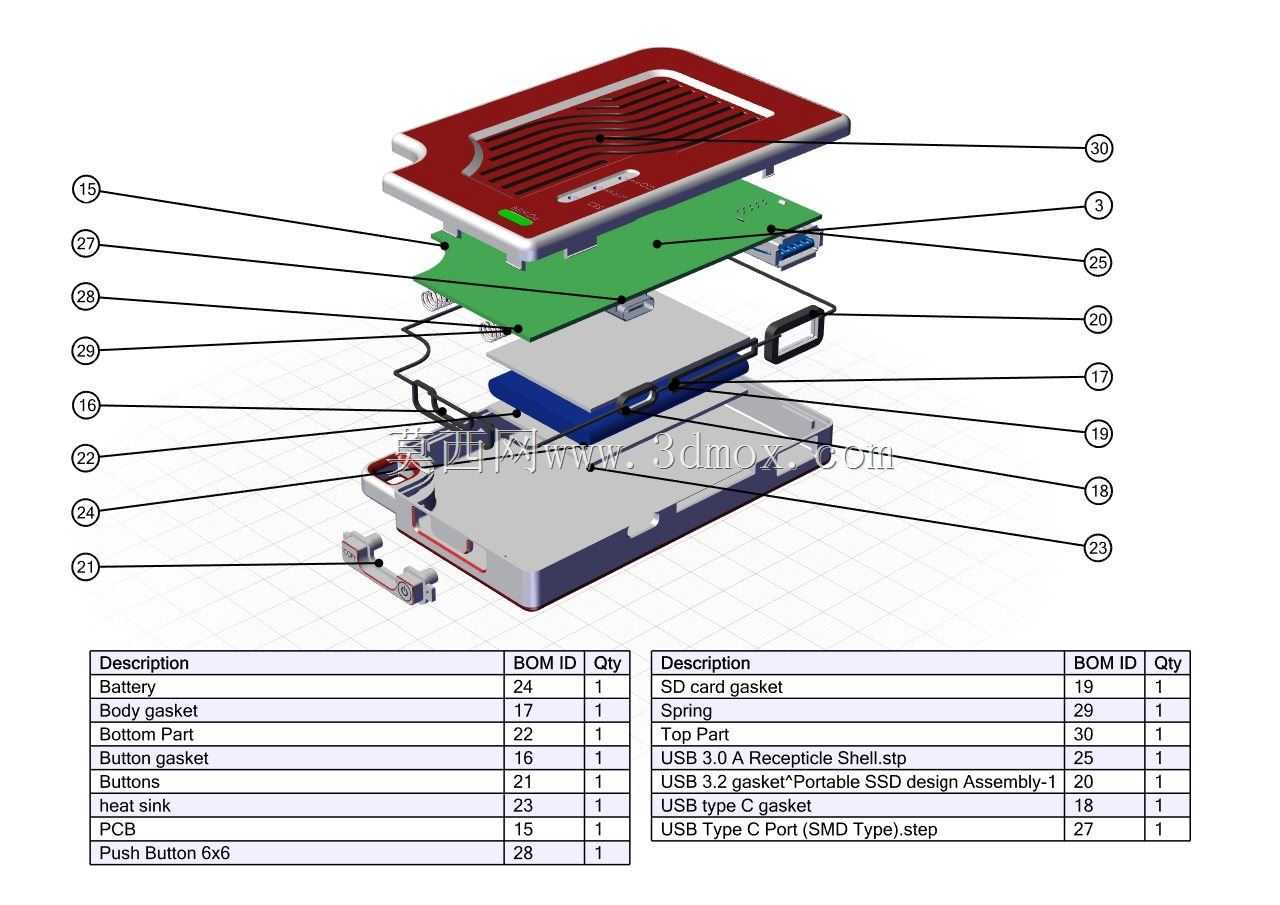

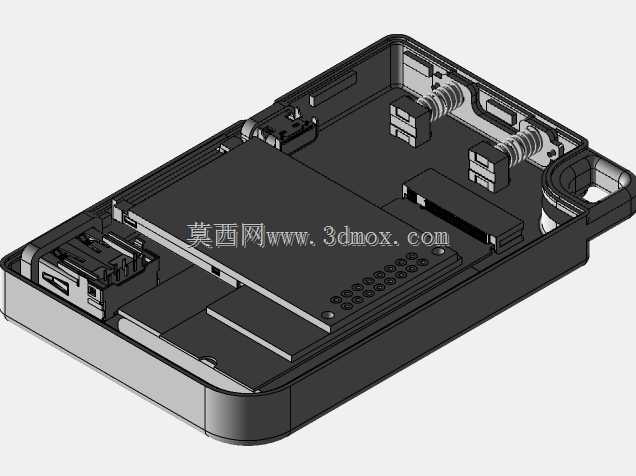

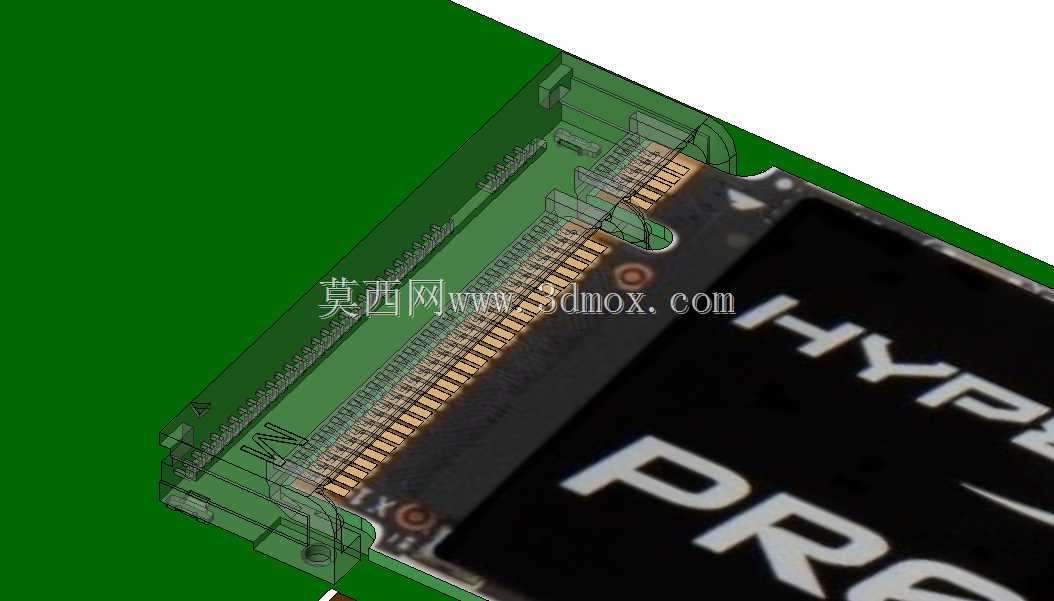

　　设计过程中首先平衡了内部堆叠与外部尺寸的边界：内部需要容纳固态存储主控、NAND存储颗粒、无线传输模块、供电电池与接口电路板，堆叠时将发热量大的主控与无线模块贴近上壳格栅区域，电池布置在壳体下半区远离发热源，避免长期高温加速电池老化，各元器件之间预留绝缘与缓冲间隙，壳体内部设置多处限位筋位，固定电路板与电池位置，防止携带晃动过程中元器件移位。整机厚度控制在单手握持可轻松收纳进工装口袋、摄影包侧袋的范围，外壳表面做防滑处理，手持操作时不易滑脱，端侧所有接口的开孔位置都做了凸台防护，减少日常插拔线材时接口根部受力弯折的风险。

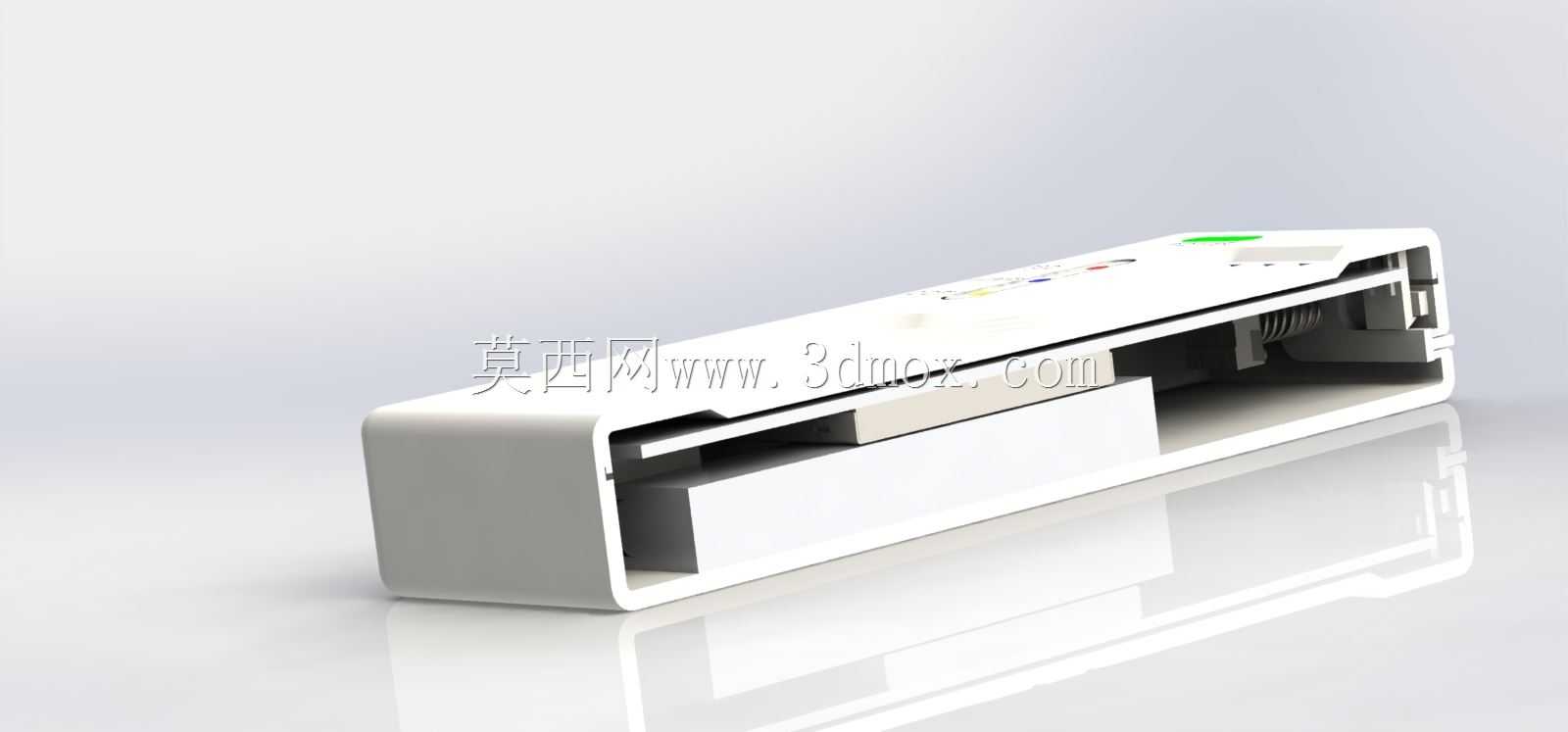

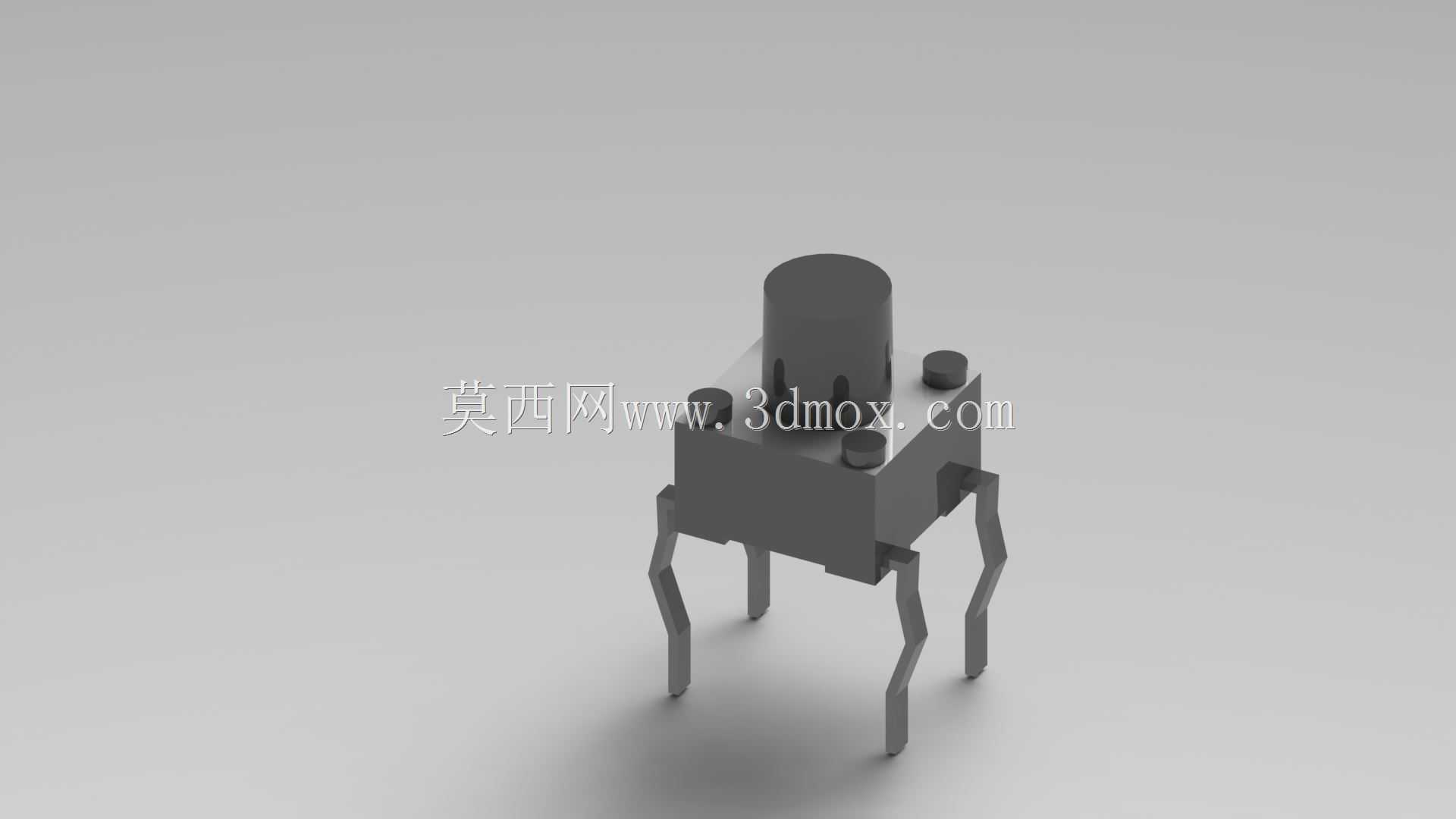

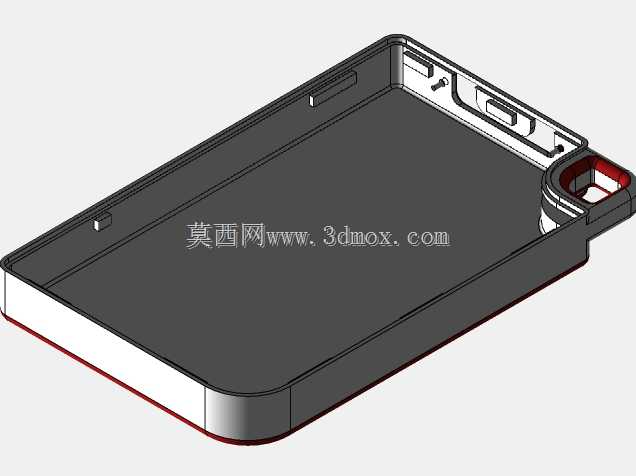

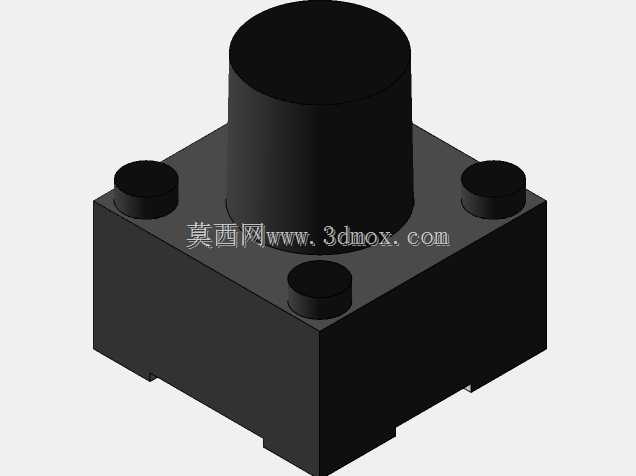

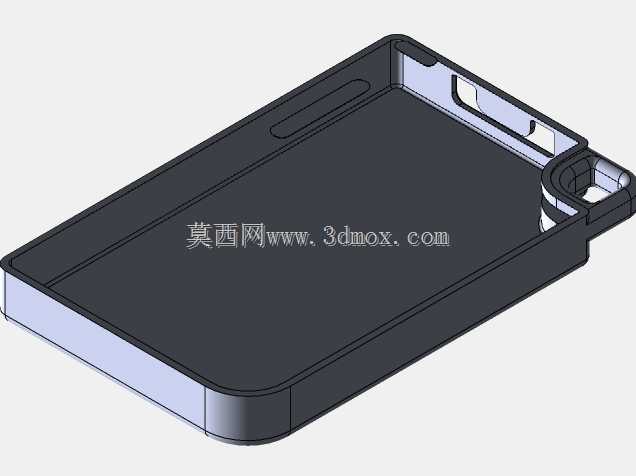

　　结构细节上，壳体采用上下扣合的装配方式，内部筋位同时兼顾加强壳体刚度与分隔元器件舱室的作用，整机受挤压时外载荷通过筋位传递分散，不会直接压在脆弱的芯片焊点上。无线模块的天线布置在壳体远离金属接口的端部，避免金属接口屏蔽无线信号，保障多设备连接时的信号覆盖范围与传输稳定性。设备侧面的功能按键做凸起式设计，戴薄劳保手套也可准确按压操作，适配工地、车间现场的使用习惯。

　　实际使用层面，该设备既可以作为常规移动固态硬盘完成大容量数据的有线高速备份，也可脱离线材作为无线数据共享节点，在没有局域网的户外场景下自建热点，让手机、平板、笔记本同时访问盘内文件，现场测绘时可直接把全站仪、无人机采集的数据同步存入盘内，多个岗位的工程师不用轮流插拔硬盘就能各自调取所需资料，大幅减少现场数据拷贝的等待时间。整机的外形尺寸边界充分考虑便携收纳需求，没有多余突出结构，放置在工作台面上时底部平整不会晃动，接口全部布置在同一侧端面上，插拔线材时不用翻转设备，现场操作流程更顺畅。
