辊式鱼鳞除锈清理设备结构设计

　　该设备针对型钢、钢板、小型钢结构件在仓储、转运及加工前表面氧化皮、浮锈、旧涂层残留的清理需求而设计，采用卧式鱼鳞孔辊筒作为核心执行构件，整体布局紧凑，可布置在预制件加工车间的预处理工位，也可接入小型构件表面处理流水线，适配多批次中小尺寸金属件的连续除锈作业。

　　从现场使用逻辑来看，待清理工件从设备侧部送入工作区域后，上方带密集鱼鳞状凸起孔位的旋转辊筒持续与工件表面接触，辊筒表面的错落孔边形成多点断续刮擦作用，相比整面砂轮打磨，它不会因局部过热改变工件表层金相，也不容易在薄件表面压出连续深痕；辊筒低速转动时，锈层、氧化皮被逐步敲松、刮落，碎屑沿设备下部空间归集，便于后续集中清扫。设备箱体采用封闭立柜式结构，将传动部件、辊筒支承端与作业区隔开，既能够阻挡除锈过程中飞溅的锈尘向外扩散，也为检修侧留出了独立操作面。

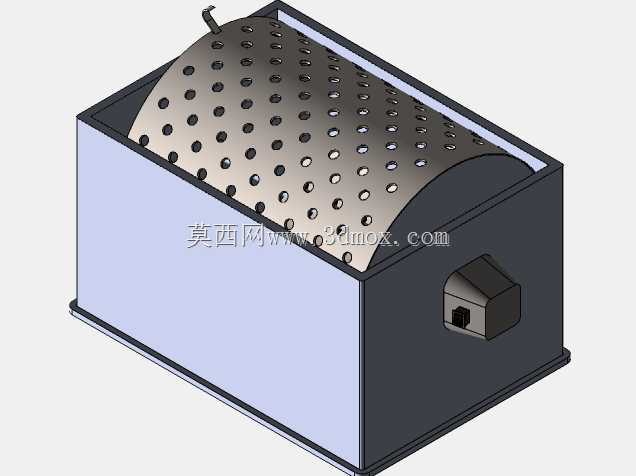

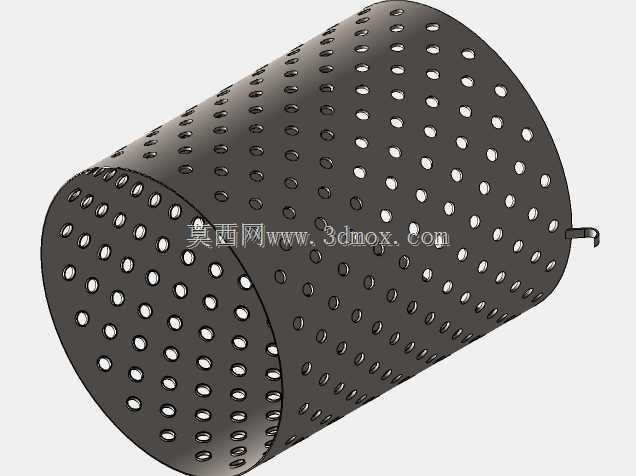

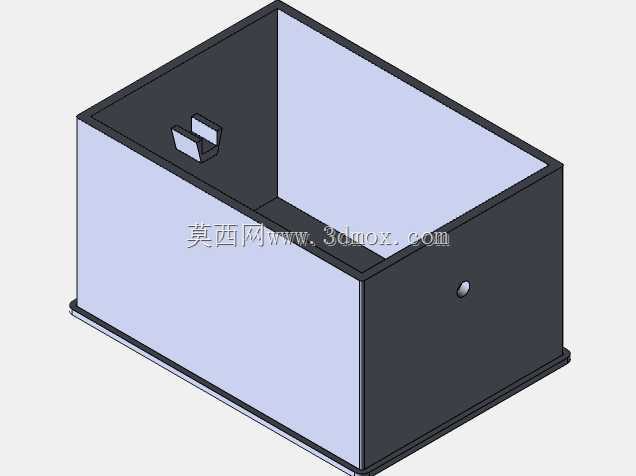

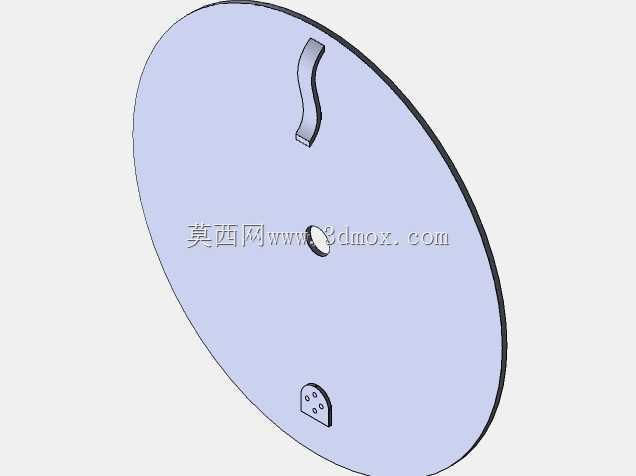

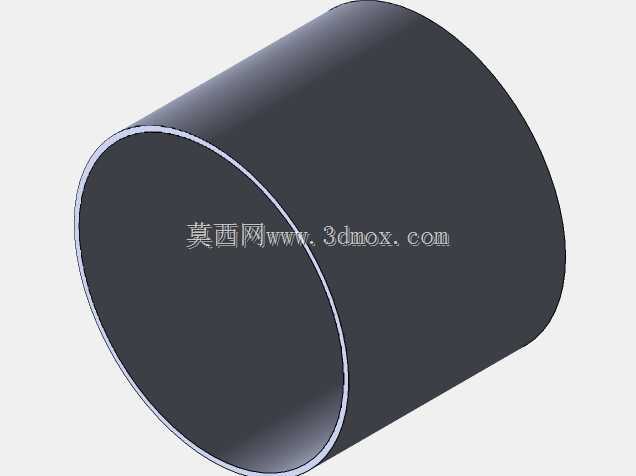

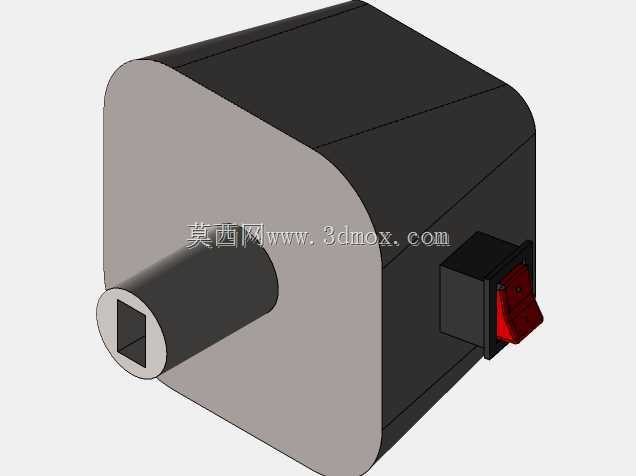

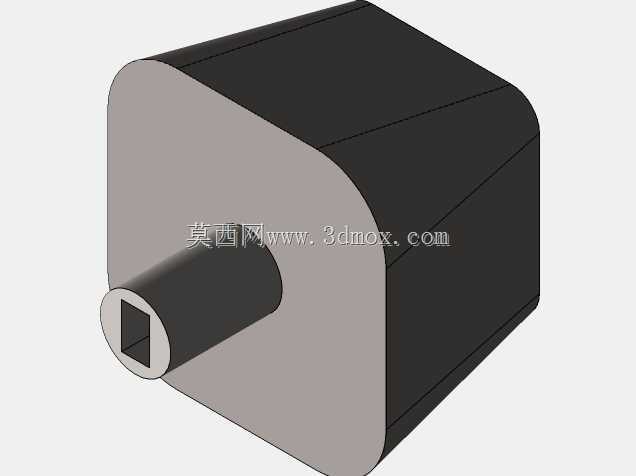

　　结构设计上，上部工作辊为横向贯通布置，辊面均匀排布多排鱼鳞形开孔，孔边经冲压后形成微小外翻棱边，棱边高度一致，保证与工件接触时受力均匀；辊筒两端设置支承轴颈，一端通过联轴器与减速驱动单元相连，另一端配置带座轴承支撑，避免长辊运转时出现挠曲抖动。下部箱体采用板式焊接框架，正面为整块平整封板，侧面伸出驱动安装座，电机及传动件集中布置在箱体侧方，维护时无需拆解上部工作辊即可单独检查传动链路。箱体底部设置平直安装底边，可直接通过地脚螺栓固定在车间混凝土地面，安装时只需保证辊筒轴线与工件送进方向垂直，即可避免清理过程中出现偏磨。

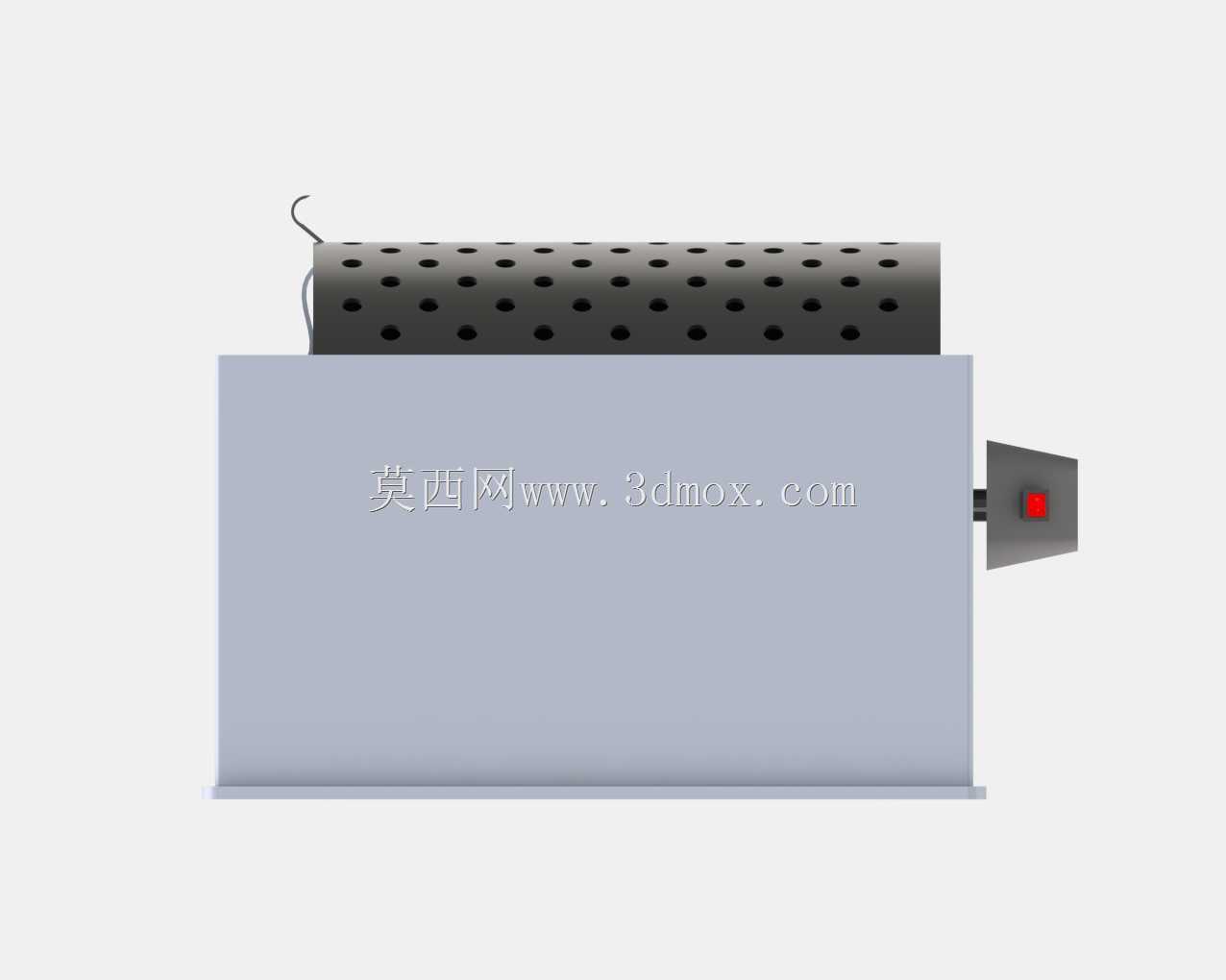

　　安装边界方面，设备主体呈长方体柜式布局，上部辊筒略宽于箱体顶面，侧向驱动组件向外伸出一段距离，现场排布时需在驱动侧预留检修空间，用于拆装传动件、补充润滑以及检查轴承温升；设备上方需留出辊筒整体吊装更换的垂直空间，正面保留操作与清灰通道。进料方向可根据车间流水线走向选择左侧或右侧接入，辊筒工作高度与常规工件输送台面匹配，无需额外搭建高位机架。针对不同厚度、不同锈蚀程度的工件，可通过调整辊筒与工件承载面的间隙改变刮擦深度：薄件采用较大间隙、较低进给速度，防止板面变形；厚壁型钢则可减小间隙，提高氧化皮去除效率。

　　设计过程中重点校核了辊筒的刚性与轴端受力：辊筒受均布接触载荷，两端支承跨距根据箱体宽度设定，轴颈直径按扭转与弯曲复合载荷选取，避免长期满载运转后出现轴端疲劳；箱体封板除防护作用外，也作为框架受力件增强整体抗扭刚度，设备运行时的振动可通过箱体底边传递至地面，减少工位附近的共振。鱼鳞孔辊的开孔排布兼顾了刮擦密度与排屑能力，作业时刮下的锈屑可部分通过孔位落入辊筒内部，再由端部排出，避免碎屑卡在辊面与工件之间造成二次划伤。

　　这类结构尤其适合五金加工、钢结构预制、设备维修车间的除锈工序，相比大型抛丸清理设备，它占地面积小、工位布置灵活，针对小批量异形件、长条型钢的局部清理有更好的适配性；建模时完整保留了辊筒孔阵、箱体封板、侧装驱动、支承轴承等关键结构，可直接用于工位布局校核、传动方案比对以及非标除锈设备的改型参考。
