3000磅ATV越野车载牵引绞盘结构

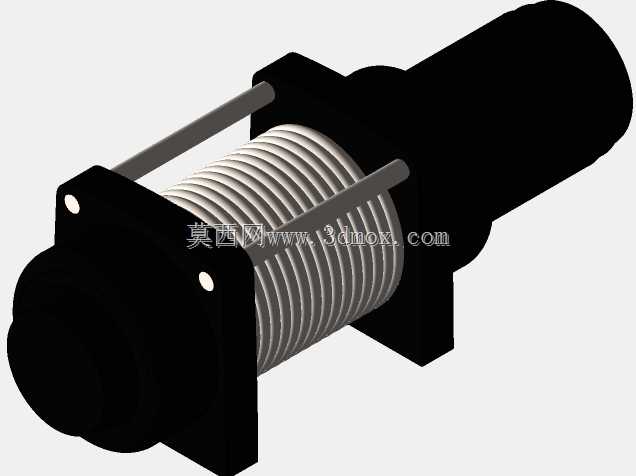

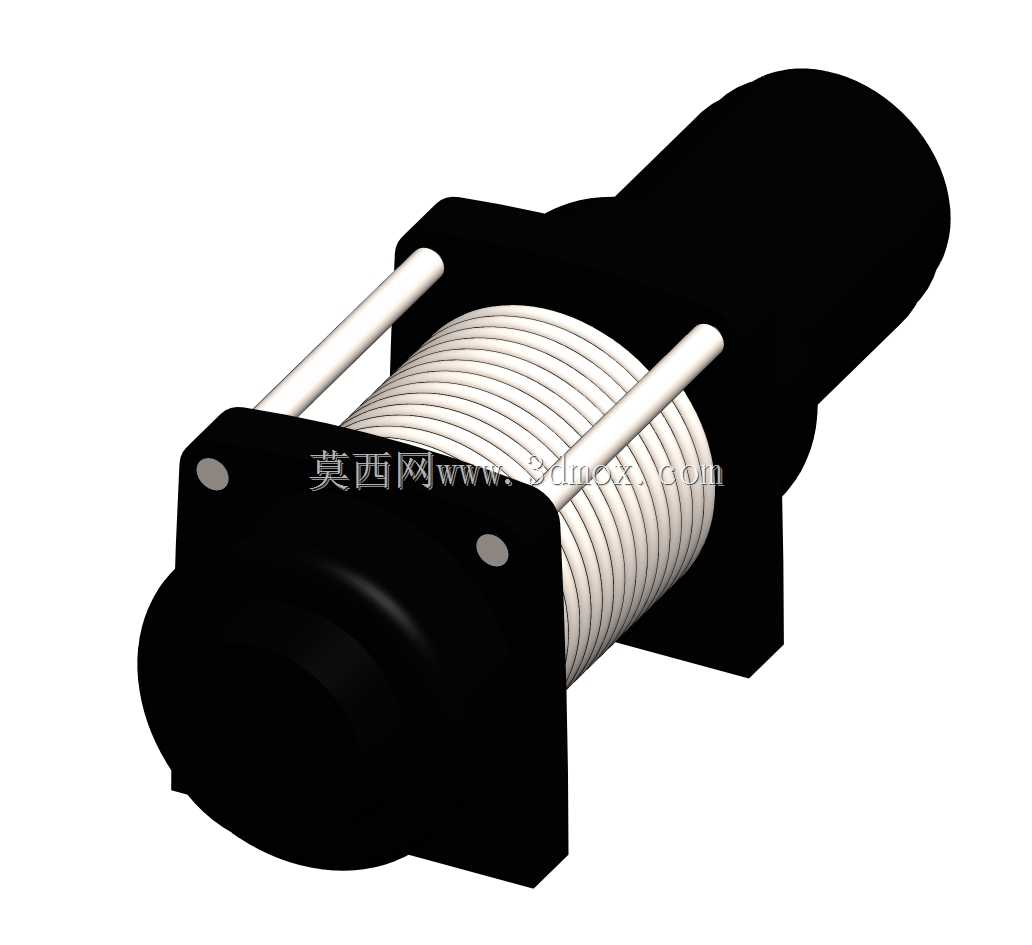

　　这套牵引绞盘结构主要面向全地形车户外作业、越野穿越与农林场地短途拖拽场景，在车辆陷困、坡面拖拽、轻型物料移位时提供稳定的直线牵引力。整机采用驱动单元与卷筒同轴排布的紧凑构型，动力段布置在卷筒一侧，通过减速机构放大输出扭矩，卷筒表面加工连续螺旋绳槽，牵引绳沿绳槽逐层有序缠绕，避免乱绳、咬绳与绳索堆叠偏载。两侧立式支撑立板承担卷筒径向载荷与牵引侧拉力，立板预留安装孔位，可直接固定在ATV前杠或后置安装架上，支撑立板之间的横向拉杆既约束两块立板的相对变形，也对绳索出绳方向形成侧向防护，防止绳索脱出卷筒边界。

　　从结构设计逻辑来看，3000磅拉力等级对应轻型全地形车的自救与拖拽需求，卷筒的容绳长度、绳槽节距与绳索直径匹配，螺旋槽的导向角度保证收绳时绳索自动顺槽排列，满绳状态下绳索外层仍处于立板挡边的包容范围内，不会出现绳圈滑脱。驱动端的壳体轮廓预留了散热与装配空间，减速级藏于驱动壳体内部，外露部分仅保留动力连接与安装基准，户外泥水、沙尘环境下可减少杂物侵入传动副的概率。出绳侧的布局兼顾正向牵引与侧向小角度拖拽，支撑框架的受力路径从卷筒轴座传递到两侧立板，再经立板底部安装面分散到车架安装点，牵引峰值载荷下立板的弯曲变形量控制在安装间隙允许范围内，不会出现卷筒卡滞或绳槽蹭擦。

　　安装边界方面，整机轴向长度覆盖驱动壳体、卷筒段与侧支撑厚度，径向高度以卷筒外径和驱动壳体最大外圆为上限，框架底部安装孔的孔距适配常规ATV防撞杠的预留安装位，装配时只需保证卷筒轴线与车辆牵引方向垂直，即可让绳索在额定牵引角度内均匀受力。模型完整还原了卷筒绳槽、支撑立板、横向拉杆、驱动壳体与连接紧固件的装配关系，结构工程师可直接参考其布局校核安装空间，选型人员可据此判断绞盘与车载安装架的匹配度，也可在此基础上调整绳槽参数、安装孔位或导绳结构，衍生适配不同吨位、不同安装场景的轻型牵引绞车方案。
