本田思域1.5T电子废气旁通阀执行器

　　这款电子废气旁通阀执行器，适配本田思域1.5T TD025型号涡轮增压器，是小排量涡轮增压汽油机增压压力闭环控制系统里的核心执行部件，在整车动力总成的匹配开发、售后替换件测绘、涡轮控制系统改装验证场景中都有很高的参考价值。

　　从整车实际运行逻辑来看，传统机械式废气旁通阀依靠增压压力直接驱动膜片拉杆，开度控制精度差，无法兼顾全工况下的动力响应、排放合规与燃油经济性要求；这款电子执行器由ECU直接输出PWM控制信号，内置位置反馈回路，可以根据发动机转速、进气流量、节气门开度、爆震信号实时调整旁通阀开度：低转速小负荷工况下，执行器带动拉杆保持旁通阀全关，让全部排气气流流经涡轮叶轮，最快速度建立增压压力，消除小排量涡轮机常见的低转迟滞问题；中高负荷稳态工况下，执行器精准微调旁通开度，把增压压力稳定在标定目标值，避免增压超压引发的爆震、活塞热负荷超标问题；急减速工况下，执行器快速打开旁通通道，切断涡轮动力输入，避免节气门关闭后压气机侧出现喘振，同时减少涡轮轴系的反向冲击，延长增压器使用寿命。

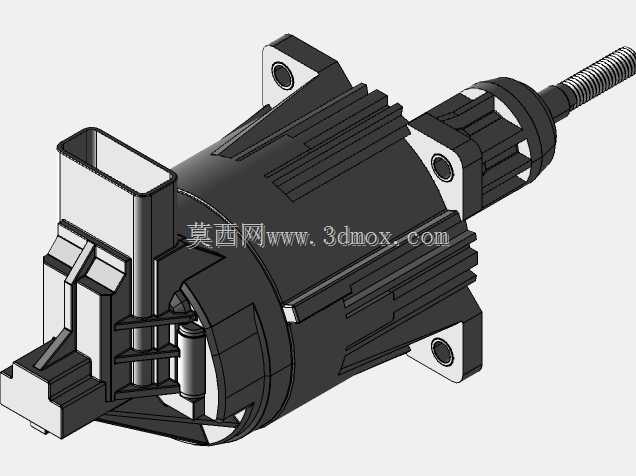

　　结构设计层面，这款执行器采用集成式模块化布局：主体外壳为带散热肋条的耐高温工程塑料材质，肋条顺着机舱内气流走向布置，既可以隔绝涡轮端辐射过来的高温，避免内部驱动电机、控制电路板长期处于超温环境，也能提升壳体结构刚性，抑制发动机运行振动带来的壳体共振。壳体上预留了三个带衬套的安装支耳，支耳的安装孔位、中心距完全匹配TD025涡轮增压器壳体上的预装支架，安装时不需要额外加工转接支架，支耳内的橡胶减震衬套可以过滤涡轮增压器自身的高频振动，避免振动传递到执行器内部导致齿轮组磨损、位置传感器信号漂移。

　　动力输出端采用梯形螺纹直拉杆结构，拉杆末端直接和废气旁通阀的摇臂铰接，梯形螺纹的自锁特性可以避免车辆颠簸、阀片受排气气流冲击时出现拉杆位置偏移，传动间隙控制在0.1mm以内，保证开度控制的响应速度。电气接插件采用车用标准防水接插件，端口带锁止卡扣，布置在壳体侧上方，远离涡轮高温区域，接插件的针脚定义包含电源、接地、CAN信号、位置反馈四路，匹配本田原厂ECU的控制协议，防护等级达到IP67，可以承受机舱内泥水飞溅、高低温交变的使用环境。

　　安装边界方面，执行器主体的最大外轮廓尺寸适配1.5T思域机舱内涡轮侧的预留空间，拉杆的有效行程完全覆盖旁通阀从全关到全开的摇臂摆程，安装时需要保证拉杆和摇臂的铰接点活动无卡滞，初始零位标定要和ECU内置的位置传感器零点匹配，避免出现阀片关不严、开度控制偏差的问题。建模过程中完整还原了外壳散热筋、安装支耳衬套、拉杆螺纹、接插件锁扣的所有细节，装配关系完全按照实际装车状态搭建，既可以用于涡轮控制系统的原理演示，也能作为改装件开发、售后替换件设计的参考依据。
