镀铜直齿圆柱传动齿轮结构设计

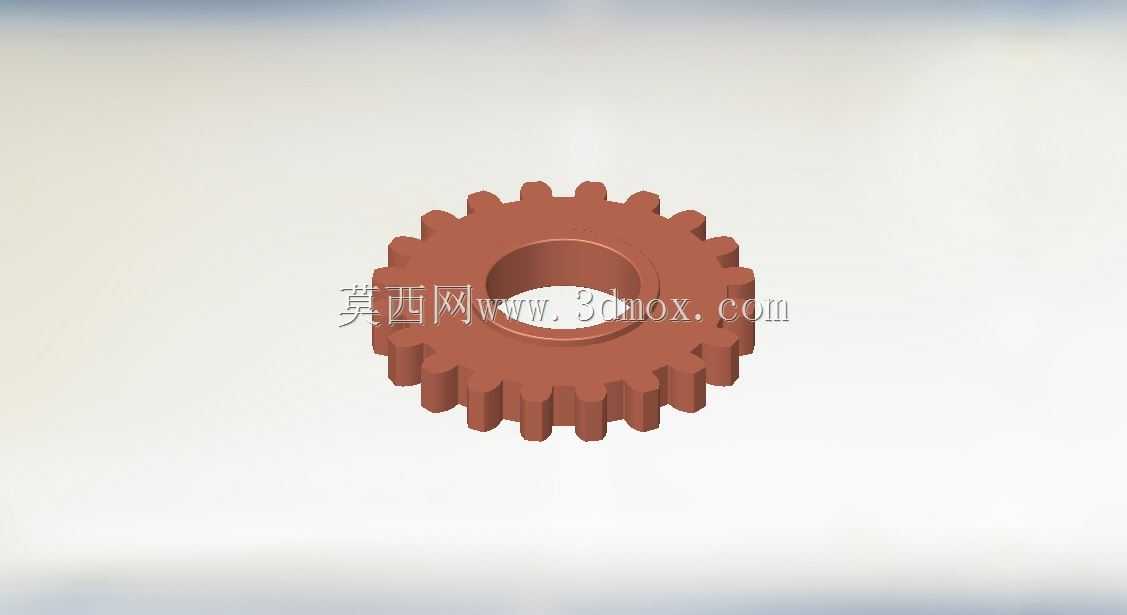

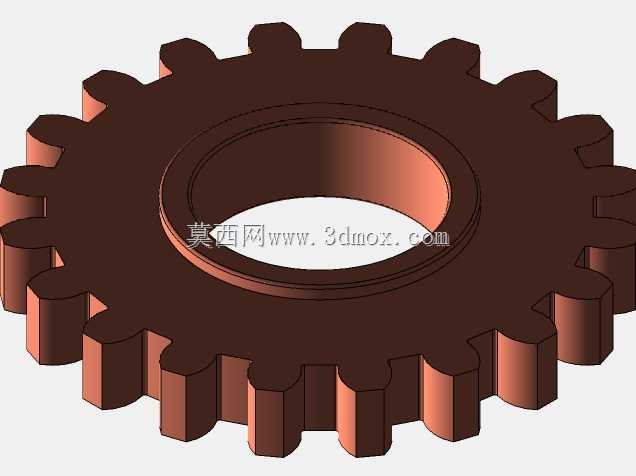

　　直齿圆柱齿轮是机械传动系统里最基础也最常用的动力传递构件，这款带中心通孔的外啮合直齿轮，整体采用盘式结构布局，轮缘沿圆周均匀分布等模数、等齿距的直齿，齿向与齿轮轴线完全平行，中心加工贯通安装孔，可直接套装在传动轴轴端，通过键连接或者过盈配合实现周向固定，完成转轴与齿轮之间的扭矩传递。这类齿轮大量应用在中小载荷的开式传动、简易减速机构、轻工设备传动链、教学演示机构以及小型动力输出单元中，在汽车附属传动、小型工装夹具、自动化输送线的动力分配环节都能见到同结构零件的身影，它不需要复杂的斜齿或者锥齿加工工艺，普通滚齿、插齿设备即可完成齿形加工，制造成本低、装配对位直观，维护更换时不需要调整轴向啮合错位，对安装空间的轴向尺寸容忍度更高。

　　从结构设计逻辑来看，这款齿轮没有设置额外的减重腹板或者轮辐，整体为实心盘式构型，齿根到中心孔之间保留足够的实体壁厚，这种设计优先保证轮体的刚性，在承受短时冲击载荷或者频繁正反转的工况下，不会出现轮缘变形、齿根开裂的问题。齿形部分采用标准渐开线齿廓，齿顶做了微小的倒角处理，避免装配过程中齿端磕碰产生毛刺，也能在两轮初次啮合时起到导入对位的作用，减少卡滞风险。中心通孔的尺寸与配合轴径形成基准匹配，孔壁的加工精度直接决定齿轮运转时的同轴度，如果孔与轴的配合间隙过大，高速运转时会产生径向跳动，引发啮合冲击、噪音增大，还会造成齿面局部偏磨，缩短使用寿命；如果采用过盈配合，则需要严格控制压装力，避免轮体内孔被胀大导致齿形精度超差。

　　外形尺寸层面，这类盘式直齿轮的外径由齿顶圆直径决定，安装边界首先要确认齿顶圆到相邻箱体壁、周边其他运动构件的安全间隙，静态下要预留至少2到5毫米的避让空间，运转时还要考虑齿轮受热膨胀的余量，避免齿顶与壳体发生刮擦。轴向厚度也就是齿宽的选取，和传递扭矩直接相关，齿宽越大，单齿啮合的接触面积越大，承载能力越强，但过宽的齿宽会对轴的平行度提出更高要求，一旦两根传动轴出现微小的平行度误差，齿面就会出现一端接触、一端悬空的偏载现象，反而加剧磨损。这款齿轮的齿宽与齿顶圆比例适中，属于常规中小扭矩传动的常用配比，既保证足够的啮合接触面积，又不会对安装平行度提出过于苛刻的要求。

　　齿部的功能特性上，直齿轮在啮合过程中，轮齿是沿整个齿宽同时进入啮合、同时退出啮合，啮合接触线是和轴线平行的直线，这种特性使得它的传动比恒定，不存在轴向力，支撑轴只需要承受径向载荷，选配轴承时可以不用考虑轴向定位的额外结构，简化了轴系的整体设计。和斜齿轮相比，直齿轮运转时的啮合冲击会稍明显，更适合线速度不高、载荷平稳的工况，如果是高速重载场景，通常会改用斜齿来降低啮合噪音，但在低速、间歇运转的机构里，直齿轮的传动效率更高，没有轴向附加载荷，结构可靠性反而更有优势。

　　表面镀铜的处理方式，在实际工程里有几方面的作用：首先铜层质地较软，在齿轮跑合初期，可以快速磨合齿面的微观不平度，让配对齿面的接触斑点快速达到理想分布，缩短跑合周期；其次镀铜层可以在短时缺油的工况下起到一定的固体润滑效果，避免齿面直接发生干摩擦胶合；另外铜层的耐腐蚀性能优于普通碳钢毛坯，在一些潮湿、多粉尘的工作环境里，能延缓齿面锈蚀，长期存放也不容易出现锈斑，对于备件储备、教学展示模型来说，外观质感也更整洁。建模过程中，齿廓的渐开线参数是核心，需要先确定模数、齿数、压力角，通过方程式驱动生成精确的渐开线齿廓，再阵列得到全部轮齿，之后和轮坯基体合并，完成中心孔、齿端倒角的细节处理，整个结构的参数化特征完整，修改模数、齿数、齿宽参数即可快速衍生出同系列不同规格的齿轮零件，直接用于装配校核、运动仿真以及工程图输出，在传动机构方案设计阶段，可以直接调入装配体验证中心距、啮合间隙，检查和周边零件的干涉情况，大幅缩短传动系统的设计迭代周期。
