双层HDPE管材立体存放支撑架结构

　　这套双层管材存放支撑架主要面向市政管材生产车间、建材仓储堆场以及管道施工中转场地，用来规整码放成捆的高密度聚乙烯黑色管材，解决长条形圆管在地面散堆时滚落、挤压变形、清点困难以及转运磕碰的问题。现场使用时，管材沿支架长度方向平行排布，两端管口朝外露出，既方便作业人员核对管径与批次，也能让叉车或吊具从侧向、端部快速取料，避免多层堆叠后底层管材被压伤。

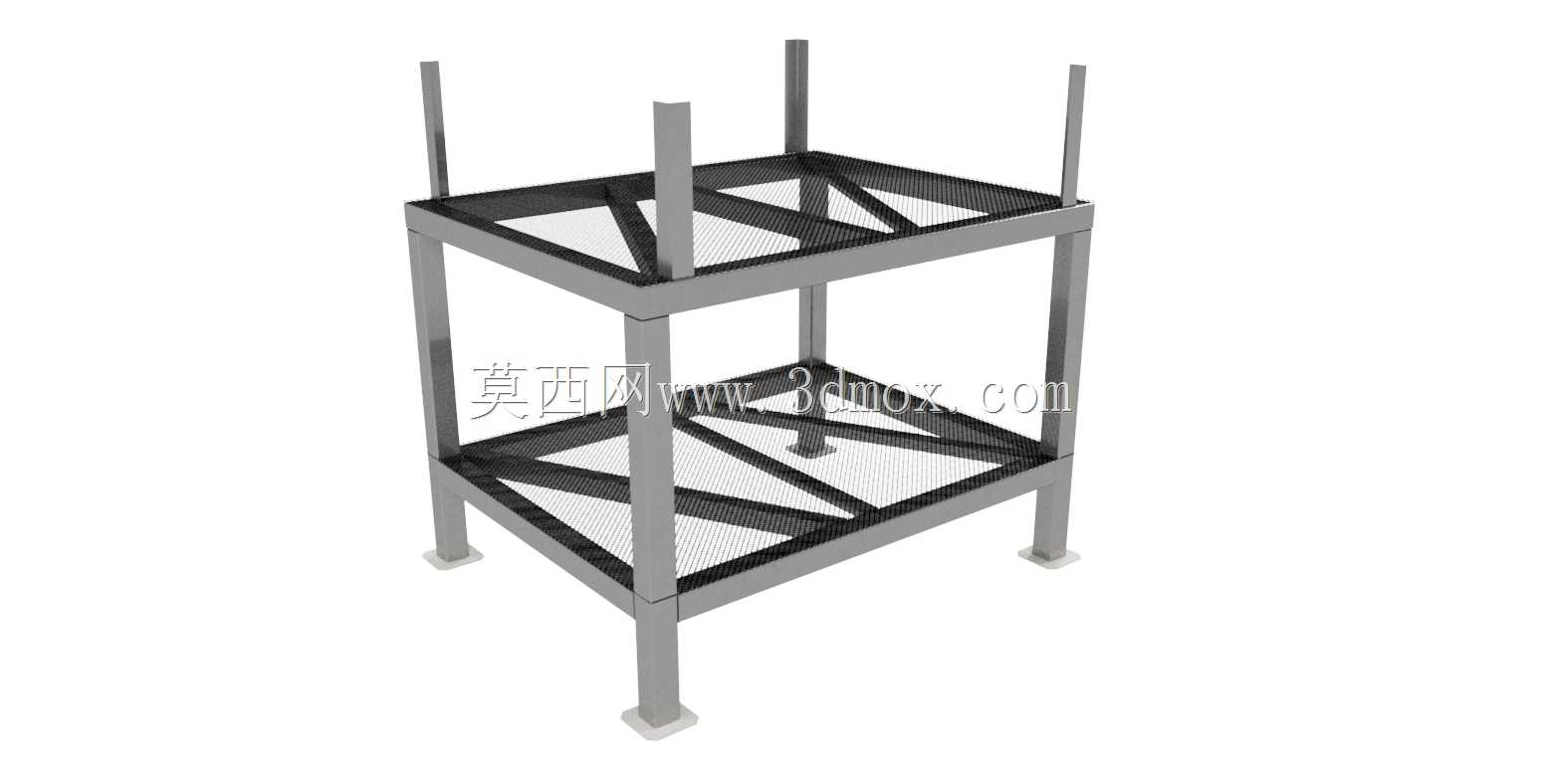

　　从结构布局看，架体采用两层独立承载平台，每层都由矩形方管焊接成水平承托框架，竖向立柱在长度方向分段布置，把整组长跨货架拆成若干稳定的受力区间。底部四根外伸支脚直接落在硬化地面上，支脚板增大接触面积，降低局部压强，即使在普通混凝土地坪上也不容易出现沉陷或晃动。层间没有封闭挡板，圆管直接搁在横向承托梁上，梁体间距经过匹配，既能托住管身防止下垂，又不会遮挡管材、增加无谓自重。

　　设计思路上，重点处理的是长管材的均布载荷与侧向稳定。HDPE管虽然单根重量不如钢管，但成排码放后总载荷很大，而且圆形截面容易沿轴向滚动，因此上层框架外侧设置了加高的竖向挡杆，挡杆与立柱连为一体，形成侧向约束；下层同样利用立柱和边框限制管材向外滑移。两层之间保留足够净空，操作人员可以直观看到下层管位，叉车货叉也有进入和调整的空间。整体框架以直线型材为主，节点采用焊接或栓接组合，制造时放样简单，后期若某根立柱或承托梁磨损，也可分段更换。

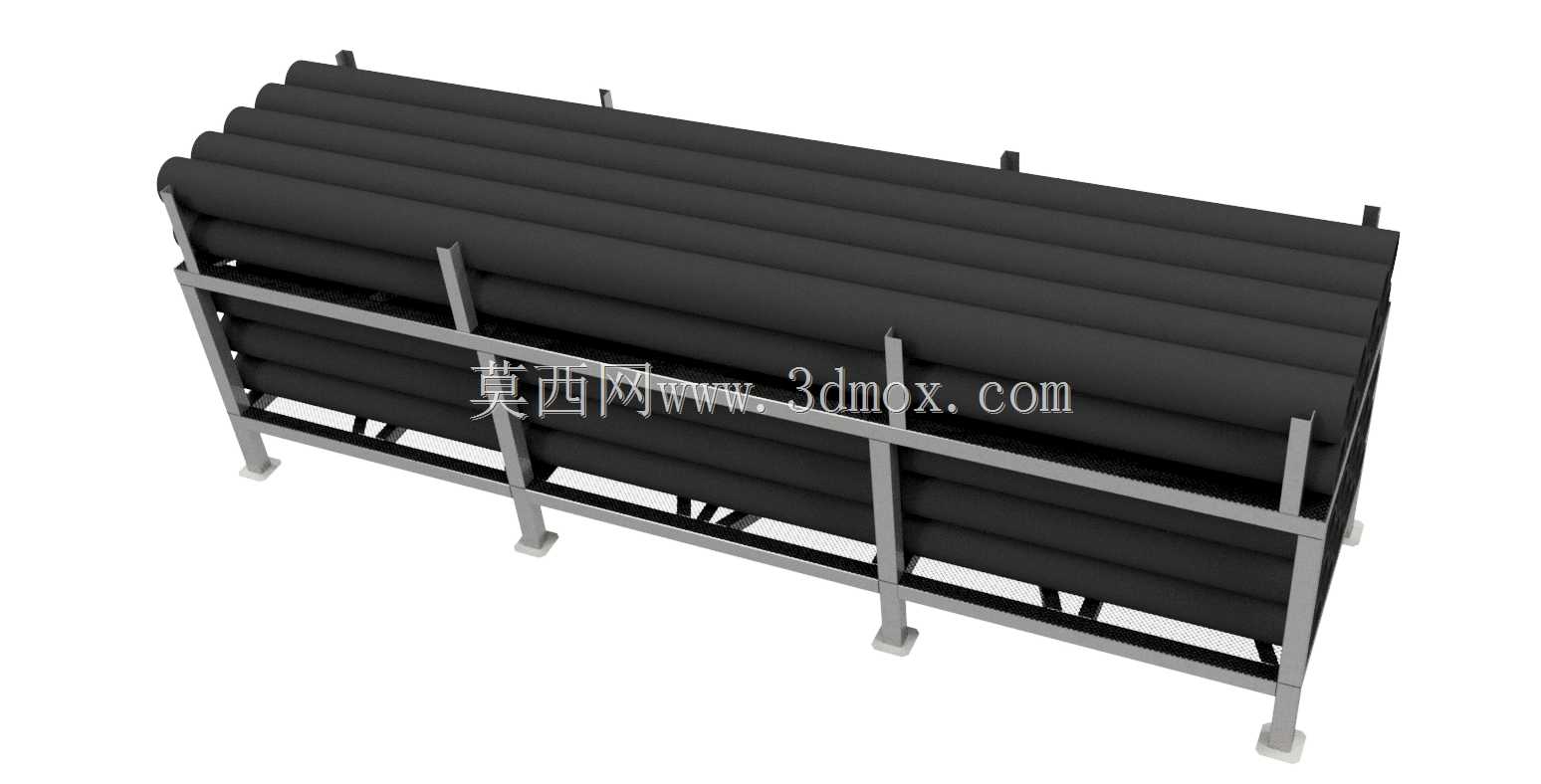

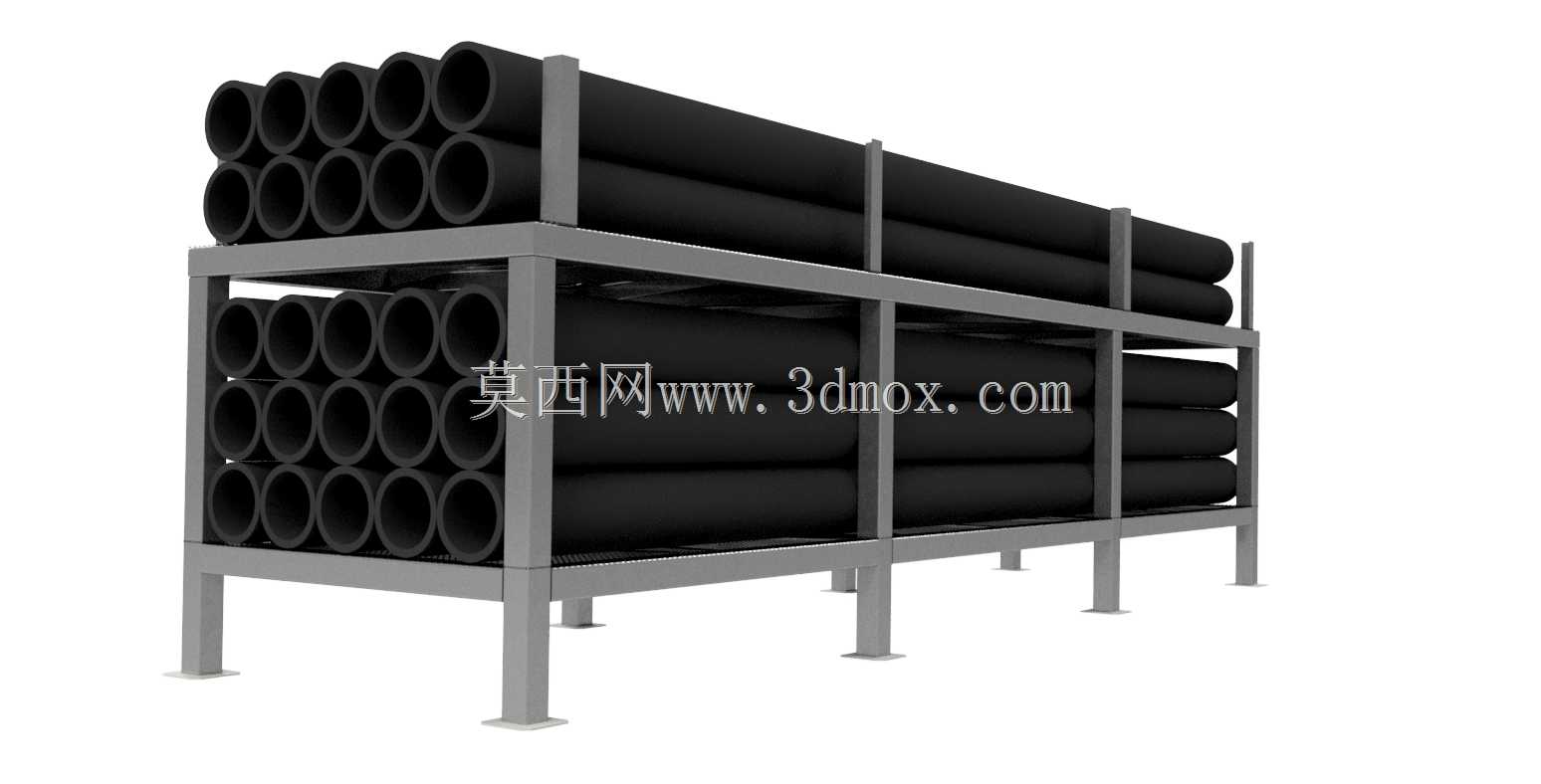

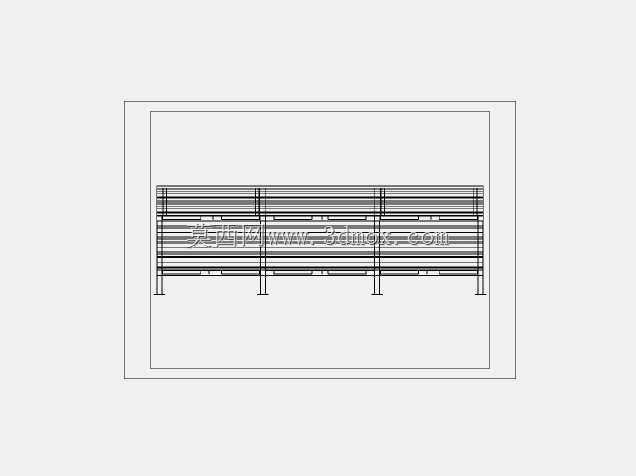

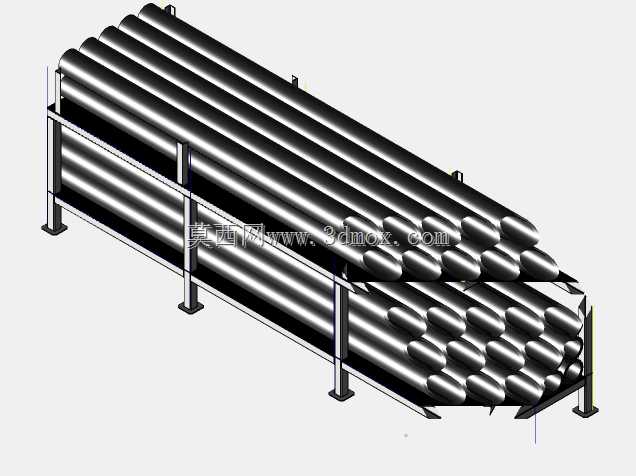

　　外形与安装边界方面，架体呈长条形立体框架，长度方向适配标准HDPE管的成捆堆放尺寸，宽度方向容纳多层并排圆管，高度控制在人工与常规叉车协同作业范围内。安装时不需要复杂地基，只要保证地面平整、支脚受力均匀即可；若用于室外堆场，可在支脚板处增加膨胀螺栓固定，提高风载和意外碰撞下的稳定性。模型中黑色管材与灰色钢架分开表达，清楚呈现了物料与承载设备之间的装配关系：管口端面整齐外露，管身落在承托梁上，挡杆位于管材外侧，立柱贯穿上下两层并把载荷传递到地面。

　　在实际选型时，这类支架的价值不在于复杂运动机构，而在于把长、重、易滚的圆管物料转化为可控的分层存储单元。上层适合暂存待发批次，下层适合存放周转频率较高的管材；两端敞开的方式还能配合吊装带从管捆下方穿入，减少二次倒运。对于结构设计人员来说，建模时需要特别核对承托梁间距与管材挠度、立柱截面与整体稳定性、支脚跨度与场地通道宽度之间的关系；对于仓储规划人员，则可依据管径、单层排管数量和层高三项边界，快速判断该架体是否适合现有车间通道、叉车转弯半径以及管材堆放高度。整个结构没有多余装饰件，所有杆件都围绕承托、限位、防滑落和便于转运这几个现场需求展开。
