蜗杆蜗轮差速传动组件结构设计

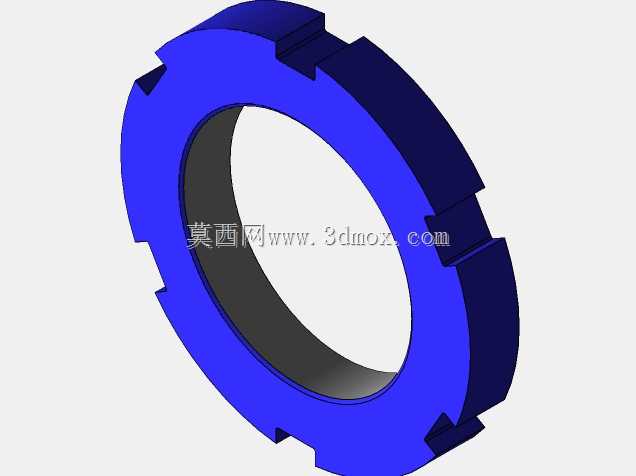

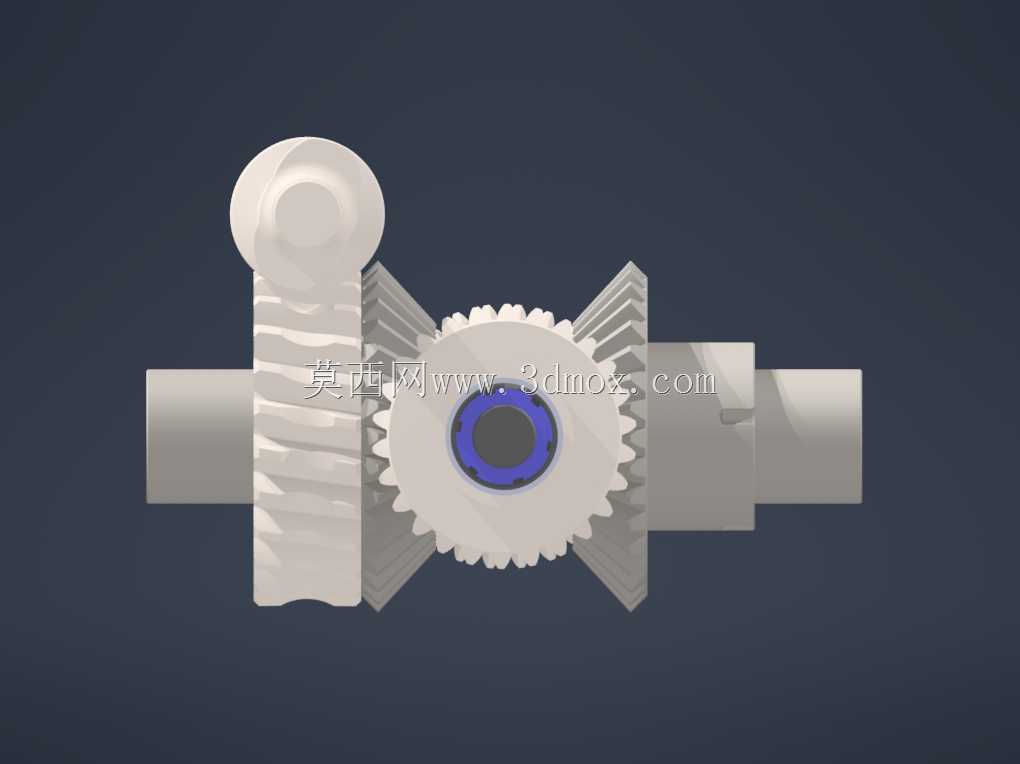

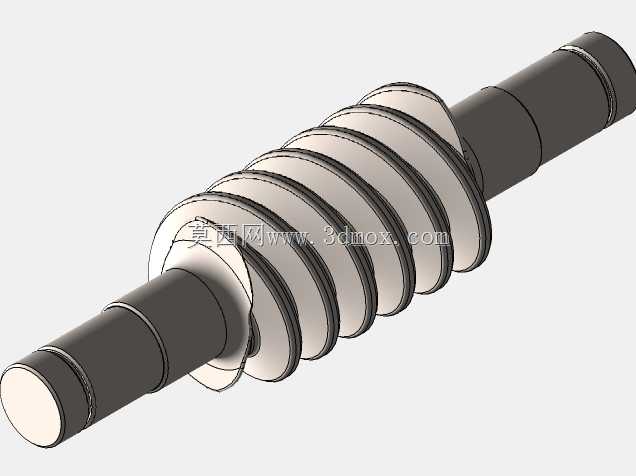

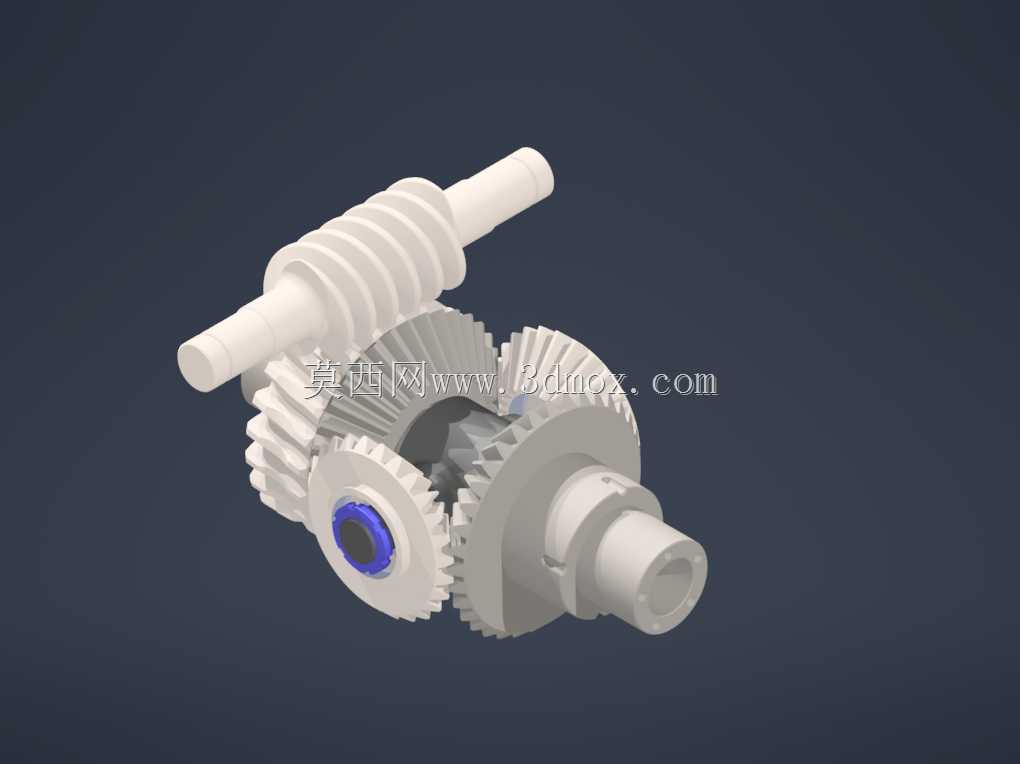

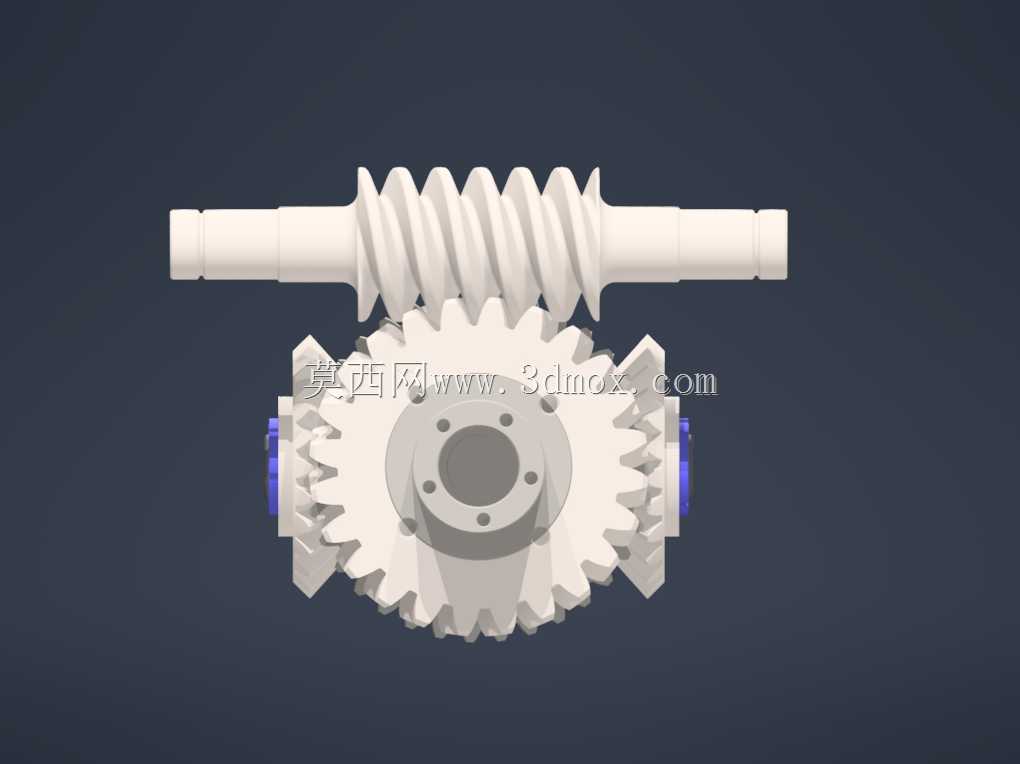

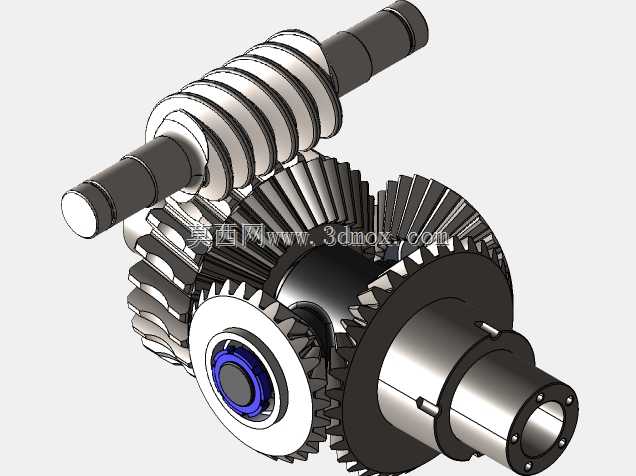

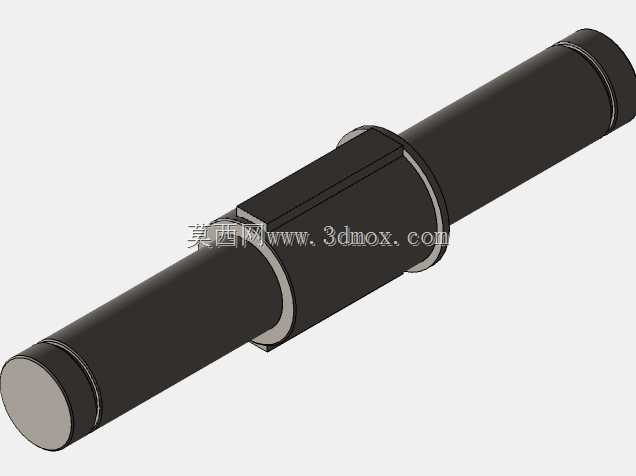

　　这套差速蜗杆蜗轮传动结构，在中小功率传动场景里的适配性很强，日常在轻工输送线的分度机构、小型自动化设备的换向传动单元、精密进给机构里都能见到同类结构的应用，核心是利用蜗杆蜗轮的大传动比特性，配合差速结构实现同轴双输出的转速差调节，解决单输入下两路输出的差速传动需求。从结构设计逻辑来看，蜗杆采用的是阿基米德圆柱蜗杆齿形，加工时适配普通车床的车削工艺，不需要特殊成型刀具就能完成齿面加工，齿部的导程角经过匹配计算，和蜗轮的啮合重合度控制在1.2以上，保证传动过程中不会出现齿面脱开、传动卡顿的问题，同时蜗杆轴的两端轴颈做了等直径设计，方便装配时直接压入深沟球轴承内圈，轴肩的定位高度严格按照轴承内圈的安装尺寸设计，

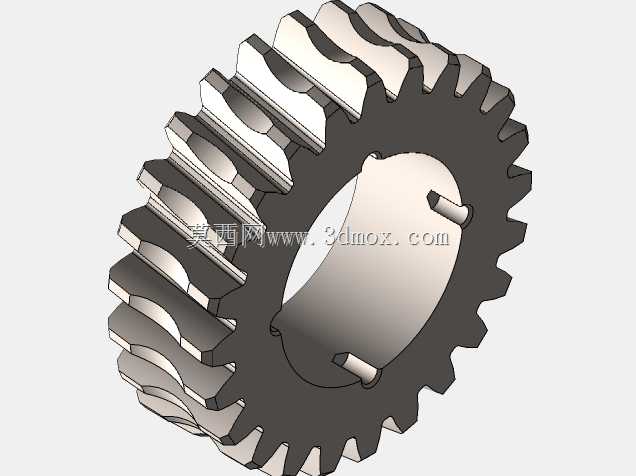

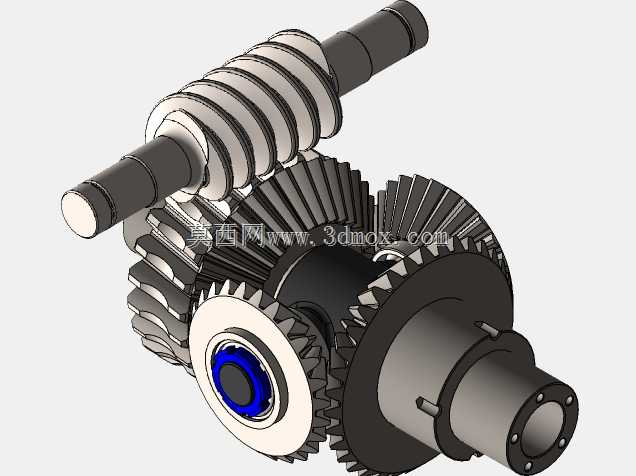

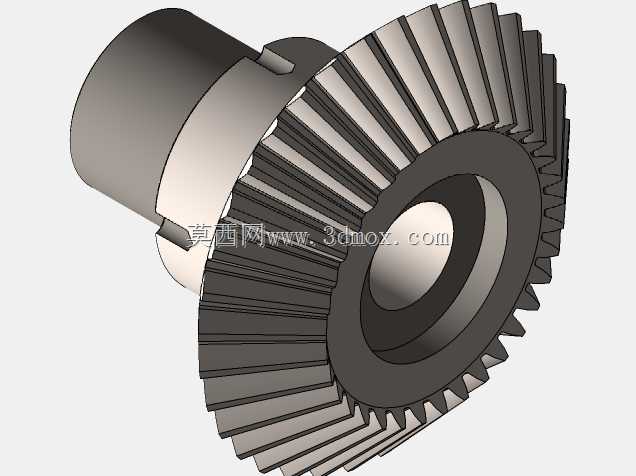

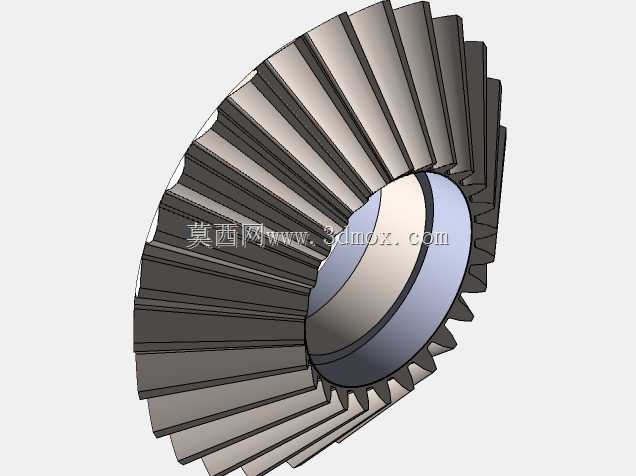

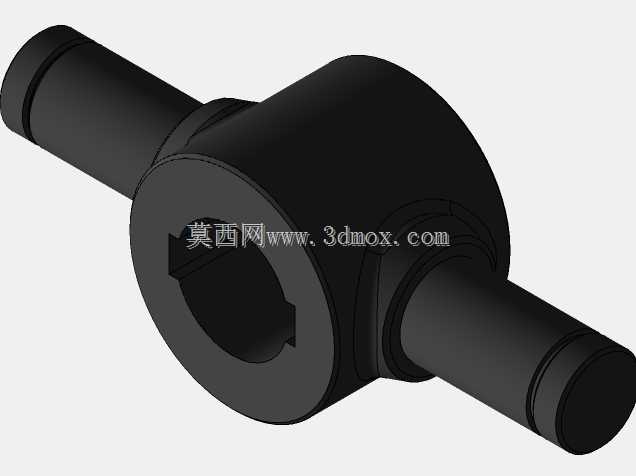

　　避免出现轴承压装不到位或者轴肩干涉轴承密封件的问题。蜗轮部分采用的是辐板式结构，轮毂位置的安装孔做了键槽设计，和输出轴配合时采用平键传递扭矩，齿圈部分的齿向做了修形处理，抵消装配时的中心距误差带来的齿面偏载问题，两侧的支撑轴颈和安装基座的轴承位配合公差选的是H7/k6过渡配合，既保证装配时的同轴度，又不会出现过盈量太大导致的装配困难。差速结构集成在蜗轮的轮毂内部，通过行星齿轮式的差速逻辑实现两路输出的转速差，当两侧输出端负载不一致时，内部的差动齿轮会自动调整两侧的转速分配，避免传动链出现憋停、扭矩过载的问题，这部分的齿轮模数和主传动蜗轮的模数做了匹配设计，保证整体结构的扭矩承载能力一致，不会出现局部强度不足的短板。安装边界方面，

　　整套组件的中心距按照标准蜗杆蜗轮的中心距系列取值，安装基座的螺孔位置和常规的蜗杆减速箱安装尺寸兼容，不需要重新设计安装基座就能直接替换同规格的普通蜗杆蜗轮传动副，轴向的安装尺寸预留了轴承端盖的调整间隙，装配时可以通过调整端盖的垫片厚度来控制蜗杆蜗轮的啮合侧隙，侧隙控制在0.1到0.2毫米之间，既保证正反转切换时的空程量在允许范围内，又不会因为侧隙太小导致齿面润滑不足、磨损加快。实际使用场景里，这类结构常被用在需要大减速比同时需要差速输出的小型设备上，比如小型包装设备的送膜机构、自动化仓储的分流输送辊道、精密检测设备的分度转台，相比普通的圆柱齿轮差速结构，蜗杆蜗轮的输入输出轴呈空间垂直交错布置，能大幅缩小设备的横向安装空间，

　　同时蜗杆传动本身具备反向自锁特性，在垂直安装的场景下可以避免负载倒转，不需要额外加装制动机构就能实现位置保持。设计过程中对齿面的接触斑点做了仿真验证，装配后齿面的接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，保证载荷均匀分布在齿面上，不会出现局部接触应力过大导致的齿面点蚀问题，润滑方式采用脂润滑即可，不需要设计复杂的油路结构，日常维护只需要定期补充润滑脂就能满足长期运行需求，适合在没有集中润滑系统的小型设备上使用。轴类零件的材料选用45号钢调质处理，齿面硬度控制在HB220到250之间，蜗轮齿圈如果需要更高的耐磨性能，可以选用锡青铜材质，在转速不高的场景下也可以用铸铁材质替代，降低整体的制造成本，所有的棱角位置都做了倒角处理，避免装配时划伤操作人员，同时去除加工毛刺，防止毛刺脱落进入啮合齿面造成齿面损伤。
