五角星形内六角通孔手拧旋钮结构

　　这类五角星形手拧旋钮在轻工设备、小型实验装置、民用器械的手动调节场景中应用十分广泛，区别于常规的圆形滚花旋钮，五角的轮廓设计在徒手施力时能提供更明确的受力支点，不需要额外工具就能完成锁紧、调节动作，尤其适合需要频繁手动拆装、调整松紧度的工位，比如小型检测设备的舱门锁紧、工装夹具的快速压紧、民用家具的档位调节、宠物用品的结构固定等场景，操作者即便戴薄型劳保手套也能稳定施力，不会出现圆形旋钮湿滑时容易打滑脱手的问题。

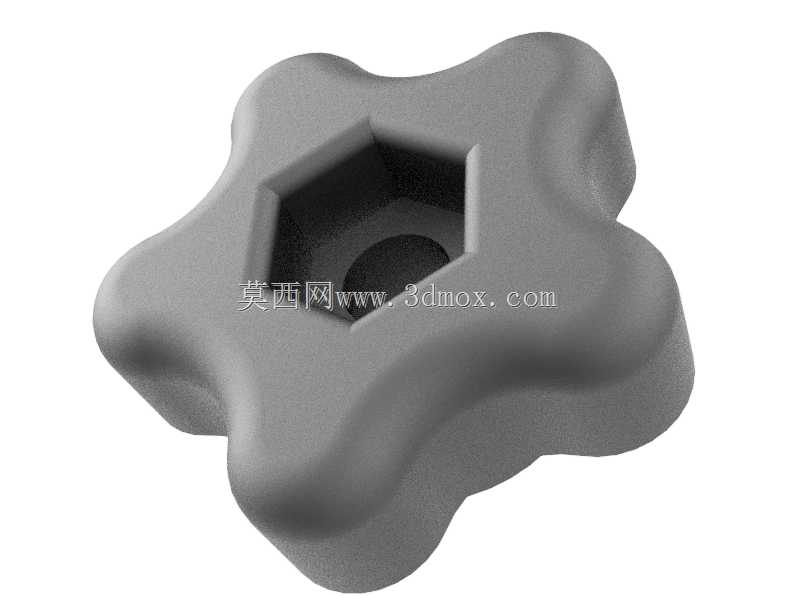

　　从结构设计逻辑来看，中间的内六角通孔是整个零件的核心功能位，通孔设计允许螺杆从旋钮中心贯穿，既可以适配长螺杆的安装需求，也能在旋钮锁紧后让螺杆端部伸出，满足不同的安装行程要求；内六角的配合结构一方面可以在手动拧紧力不足时，使用内六角扳手追加锁紧力矩，应对需要更高预紧力的安装场景，另一方面也能在旋钮长期使用出现磨损、徒手施力困难时，借助工具完成拆装，避免零件失效后无法拆卸的问题。五角的每个凸角都做了大圆弧过渡处理，没有尖锐的棱角，一方面是避免操作时划伤手部，另一方面圆弧过渡能降低零件注塑或压铸成型时的应力集中，减少拐角处的开裂风险，提升零件的抗冲击性能。

　　外形尺寸的设计上，这类旋钮的外径通常根据所需的拧紧力矩做匹配，常规手动操作的款型外径在30mm到50mm区间，中心内六角孔的尺寸适配常用的M4到M8规格螺杆，通孔的直径略大于对应螺杆的大径，保证螺杆能顺畅穿过，不会出现卡滞；旋钮的厚度控制在10mm到18mm之间，既保证足够的握持厚度，让手指能充分贴合旋钮侧面施力，又不会因为厚度过大占用过多安装空间。安装边界方面，这类旋钮属于外露操作件，安装时需要在旋钮周边预留至少15mm的操作空间，保证手指能顺利捏住旋钮的凸角完成旋转动作，安装面需要做平整处理，旋钮与安装基体之间通常会搭配平垫圈，避免旋钮旋转时磨损安装面的涂层或基体表面。

　　从实际使用的工况适配来看，这类旋钮的五角形轮廓每个边的凹陷处刚好能贴合手指的指腹轮廓，旋转时的施力方向与旋钮切线方向重合，相比直纹滚花的圆形旋钮，在相同的握持力下能获得更大的旋转力矩，对于需要频繁手动调节的部位，能有效降低操作者的手部疲劳。中心的内六角孔与外轮廓的五角形做了同轴度约束，保证旋转时不会出现偏摆，无论是手动旋转还是用扳手辅助锁紧，都能保证受力均匀，避免螺杆出现偏载咬死的问题。零件的背面通常会设计一个浅沉台，用来容纳垫圈或者螺杆的头部凸台，保证旋钮安装后能与安装面贴合平整，不会出现凸起晃动的情况。

　　在材料选型的匹配上，这类旋钮如果用于普通民用场景，多采用尼龙加纤材料注塑成型，自重轻、绝缘性能好，不会锈蚀，适合在潮湿或者有绝缘要求的场景使用；如果用于工业工装场景，会采用锌合金压铸成型，强度更高，能承受更大的锁紧力矩，抗磨损性能更好，长期反复使用也不会出现凸角磨损打滑的问题。表面处理上，注塑件通常会做哑光磨砂处理，提升握持时的摩擦力，压铸件则会做喷塑或者镀铬处理，兼顾防锈性能和握持手感。设计时还需要考虑拔模角度，旋钮的侧面会预留1到1.5度的拔模斜度，方便成型时脱模，同时不会影响握持的手感，各个过渡圆角的半径不小于2mm，避免成型时出现填充不足的问题，也能提升零件的整体强度。
