槽型三托辊皮带输送机承载支架

　　散料输送现场最常见的承载段结构，就是这类三托辊组合形成的槽型断面，整套组件直接决定皮带运行轨迹、物料堆积边界与沿线阻力水平。做带式输送机布置时，承载段很少采用平托辊，平断面下散粒物料极易向两侧撒漏，有效装载宽度也会被大幅压缩；将两侧托辊向上抬起设定倾角后，皮带被弯折成浅槽形态，物料被约束在槽腔内部，输送煤炭、矿石、砂石、粮食这类散状物料时，运量与运行稳定性都能得到保障。

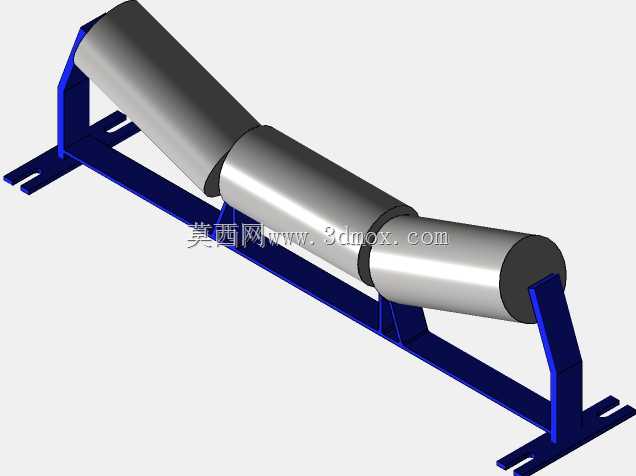

　　这套组件的核心由三根圆柱形托辊与一体式弯折支架构成，中间托辊保持水平布置，承担皮带中部的主要垂向载荷，左右两根托辊对称向上倾斜，共同形成20度级别的槽角，对应30英寸级别的带宽适配规格。托辊本体为回转承载件，外层为光滑圆柱工作面，工作时随皮带摩擦被动转动，将皮带与固定结构之间的滑动摩擦转换为滚动摩擦，大幅降低运行阻力，同时减少皮带工作面的磨损。托辊两端预留轴端安装位，通过支座卡装在支架的定位槽内，拆装更换时无需拆解整体机架，现场维护效率较高。

　　支架部分采用型钢弯折焊接成型，底部为两条平行纵向安装梁，梁端开设长圆形安装孔，整套组件可以通过螺栓固定在输送机中间架的纵梁上。长孔结构预留了安装调节余量，现场铺设时能够补偿机架拼接的位置误差，也方便沿输送方向微调托辊间距。两侧立臂按照托辊槽角角度弯折成型，托辊轴端的定位卡槽直接开设在立臂对应高度位置，装配后三根托辊的轴线保持平行，且相对皮带中心线对称，避免因托辊偏斜导致皮带跑偏。

　　从建模逻辑来看，这类结构不需要复杂曲面特征，托辊部分以回转体为基础，分别构建辊筒外壁、端盖、中心轴与轴承位结构，装配时按照槽型断面的几何关系定位两侧斜托辊：先确定中间水平托辊的轴线高度，再以槽角角度旋转两侧托辊轴线，保证三根托辊的工作面衔接顺滑，皮带包覆过渡处不存在突兀折角。支架部分采用钣金焊接件思路建模，纵向底梁、侧立臂、端部安装板分别构建后完成装配，安装孔位按照现场螺栓连接尺寸预留，整体结构完全贴合实际加工与装配工艺。

　　实际选型布置时，首先要匹配皮带宽度，托辊总长度需要略大于皮带宽度，保证皮带两侧边缘完全落在托辊工作面上，不会出现悬空剐蹭机架的问题。槽角角度需要结合物料特性调整：流动性好的轻质物料可选用较小槽角，避免皮带过度弯折产生附加交变应力；块状、密度大的物料选用偏大槽角，提升物料围挡能力，防止大倾角输送时物料下滑滚落。托辊间距同样按照载荷计算确定，重料段间距缩小，避免皮带在两组托辊之间垂度过大产生撒料，空段或轻料段可适当放大间距控制成本。

　　现场安装阶段需要重点校验托辊轴线与皮带中心线的垂直度，单组托辊的偏斜误差会持续给皮带施加侧向力，长距离输送后极易引发跑偏、皮带边缘磨损甚至撕裂故障。支架底梁的安装面需要保持水平，两侧立臂高度误差过大会导致皮带两侧张力不均，运行时出现皮带向低位侧窜动的问题。托辊转动灵活性也是验收关键，辊筒应能在外力拨动下自由回转，不存在卡滞、异响，否则局部滑动摩擦会快速磨穿皮带覆盖胶。

　　这类槽型托辊组广泛应用在港口散货码头、矿山井下输送线、砂石骨料生产线、电厂输煤系统、粮库仓储输送线等场景，是带式输送机上用量最大的承载部件。结构看似简单，但几何定位精度、支架刚度、托辊同轴度都会直接影响整条输送线的使用寿命与运维成本，三维建模阶段把装配关系、安装孔位、角度参数完整还原，就能直接为后续机架布置、物料断面校核、易损件选型提供准确的几何依据。
