船用立式双缸往复蒸汽动力机组

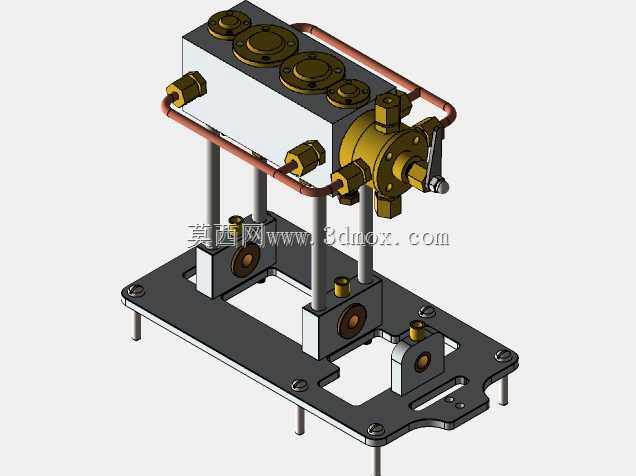

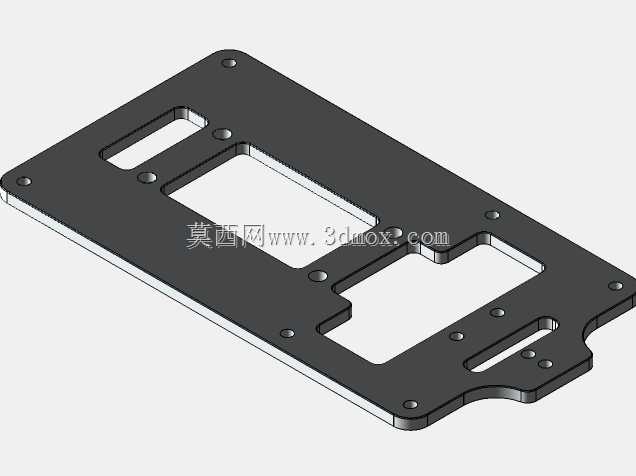

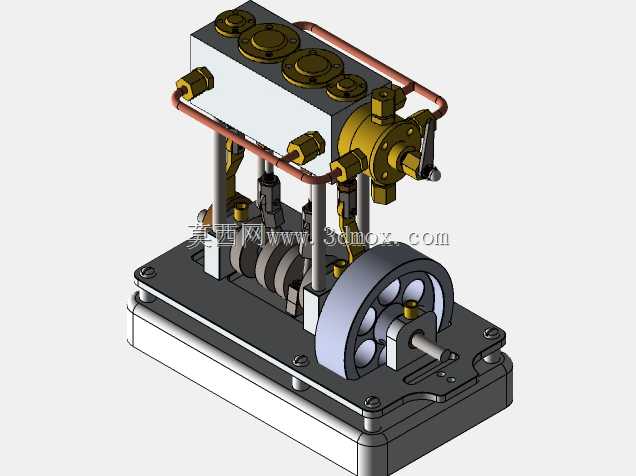

　　这套立式蒸汽动力装置的结构布置，首先围绕船用辅机或者小型船舶主推进动力的实际安装边界展开。整机采用底座承托、缸体直立、飞轮侧置的布局，底部为一体式铸造风格安装底板，底板四周预留沉头固定孔位，安装时可直接通过螺栓锁紧在船体机舱的承重基座上，不需要额外搭建复杂的支撑机架，在狭小的船用机舱空间里，能够大幅缩减横向占地尺寸，同时直立缸体的排布方式把整机高度方向的空间充分利用起来，避免卧式机组过长的轴向尺寸挤占机舱内管线、储物的预留空间。从实际工况用途来看，这类小型立式蒸汽机早年多用于内河小型作业船、观光仿古船的主动力输出，也可作为船用甲板机械、小型发电机、舱底水泵的驱动源，依靠蒸汽压力推动活塞做往复运动，

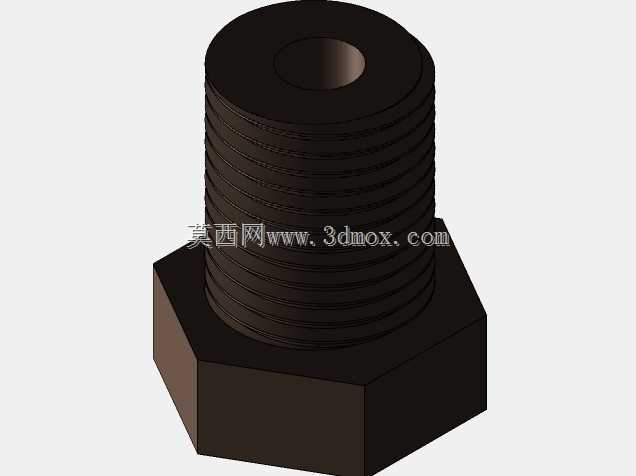

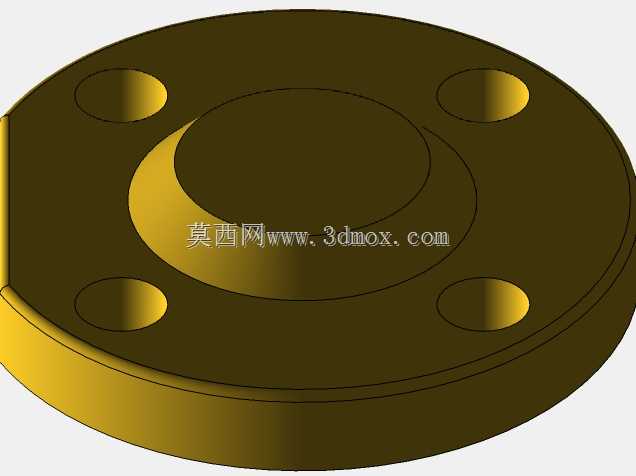

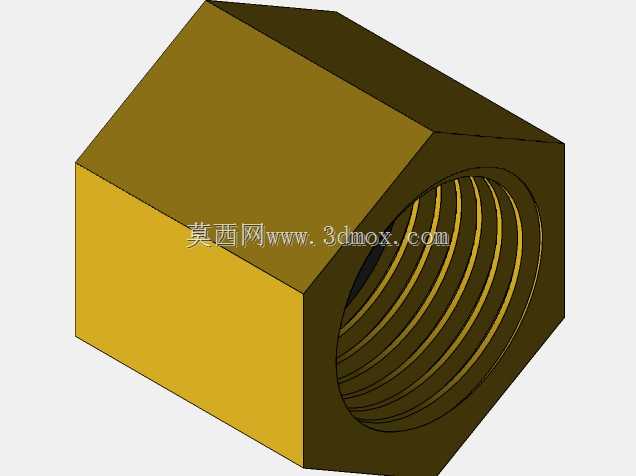

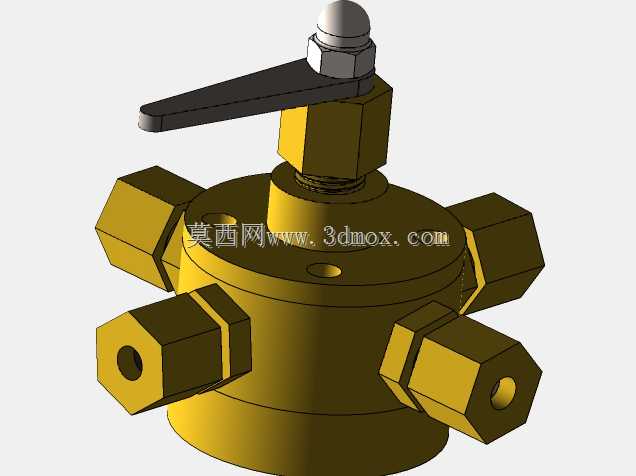

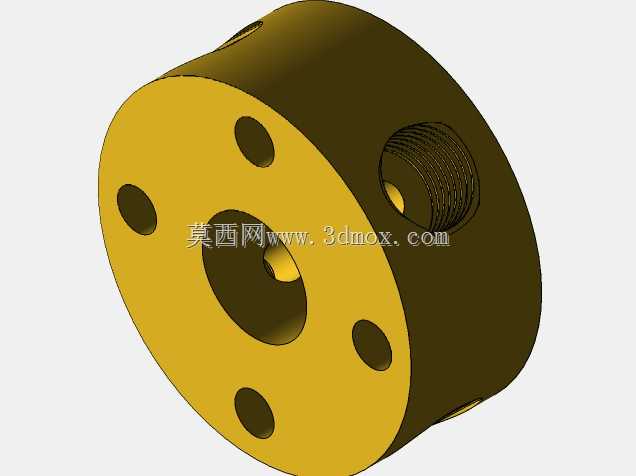

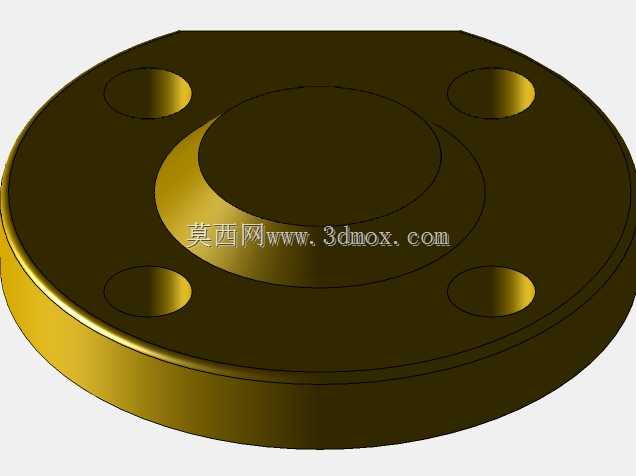

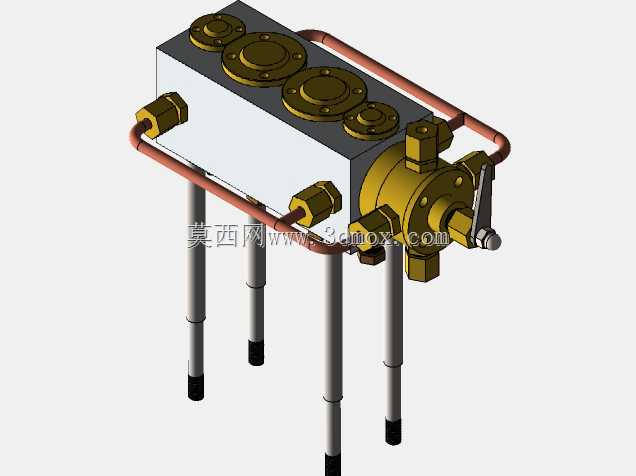

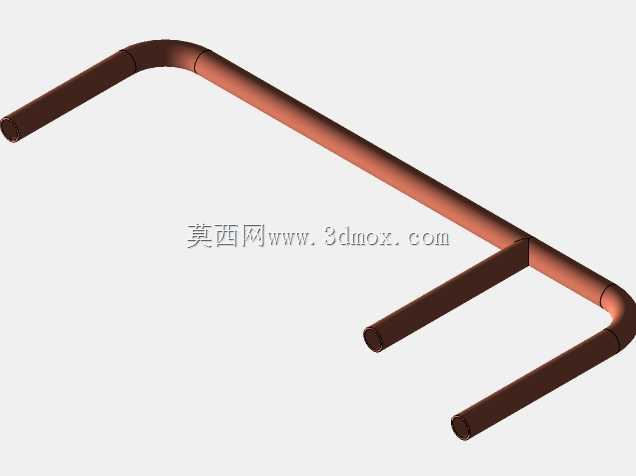

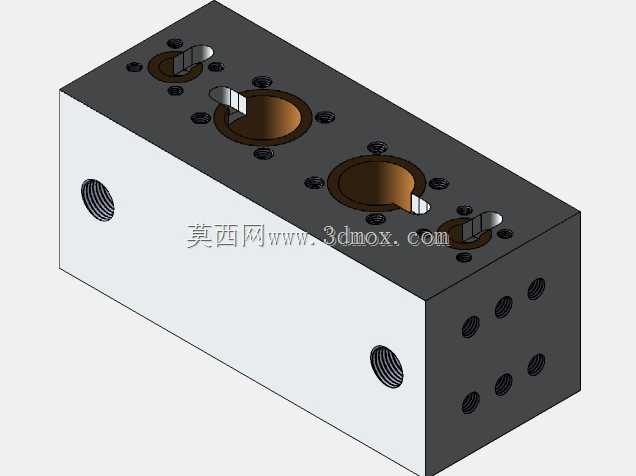

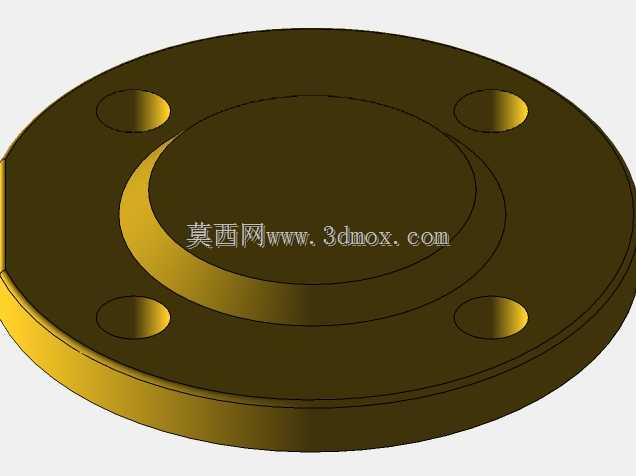

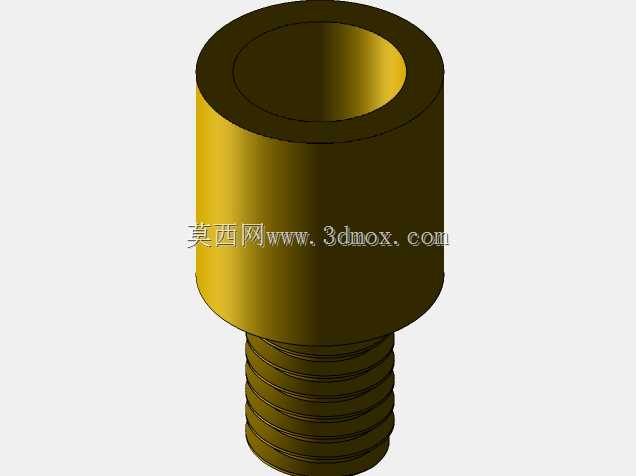

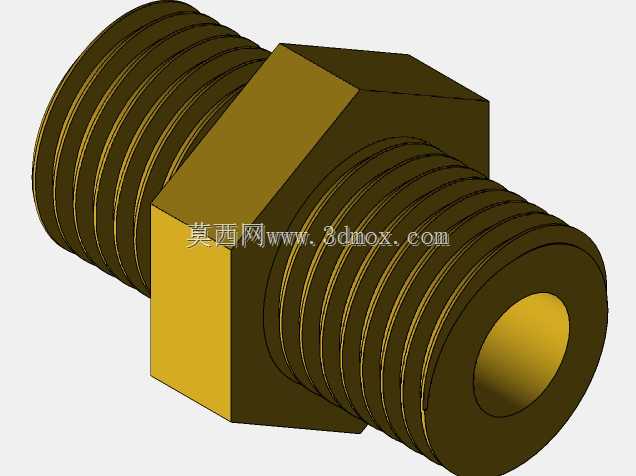

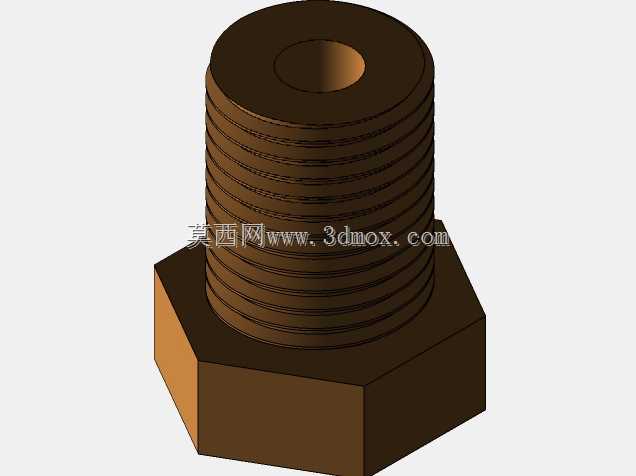

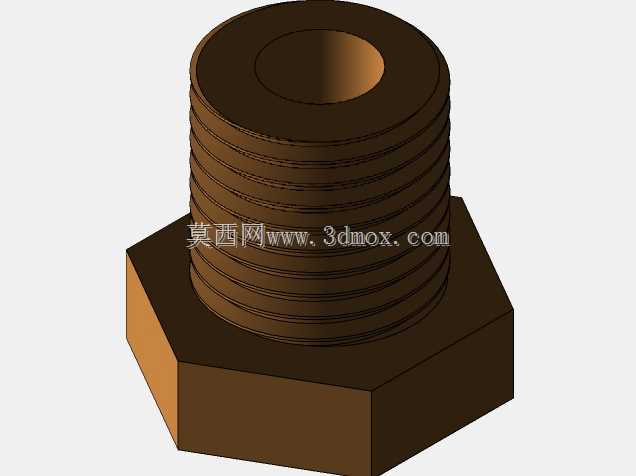

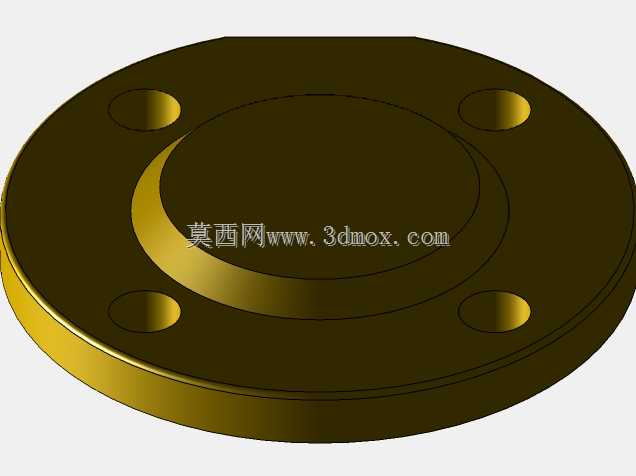

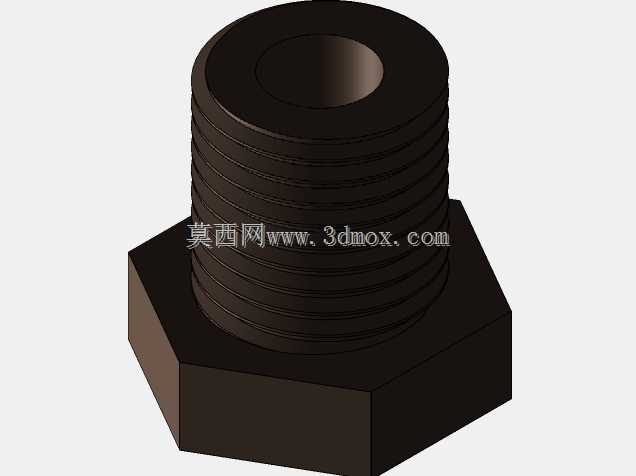

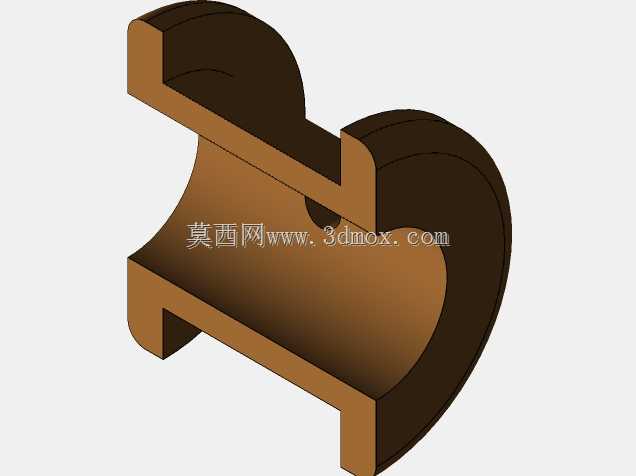

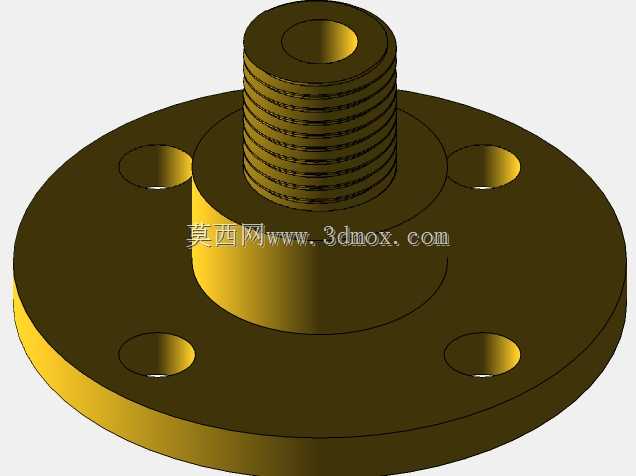

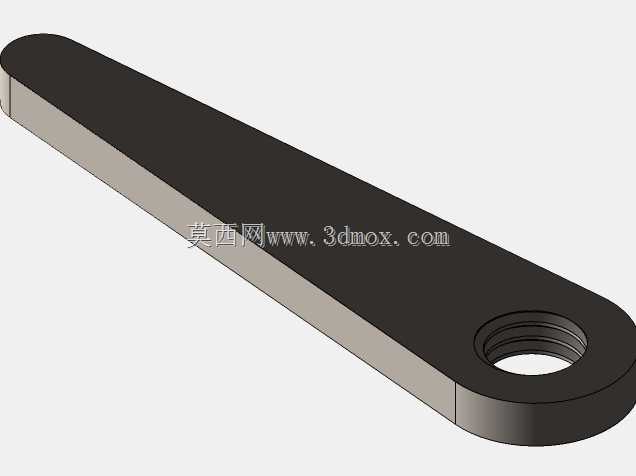

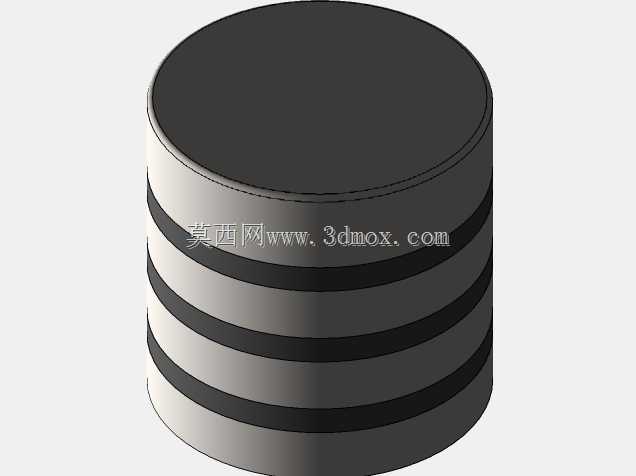

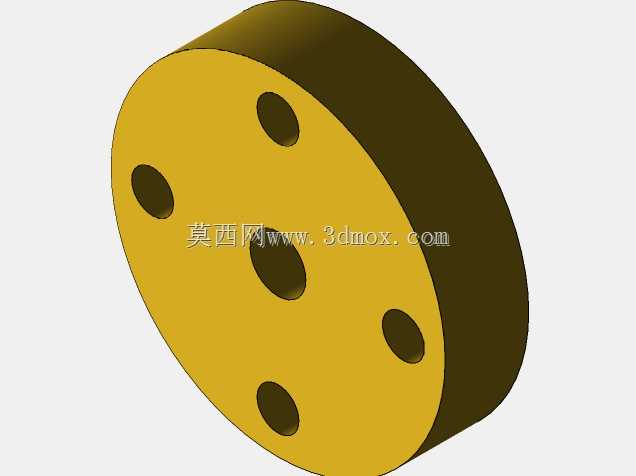

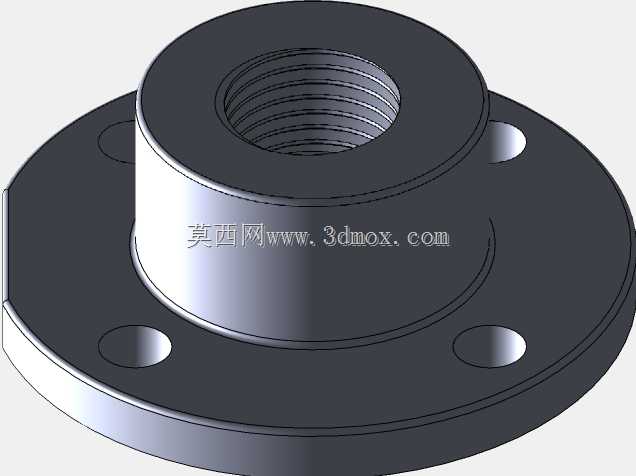

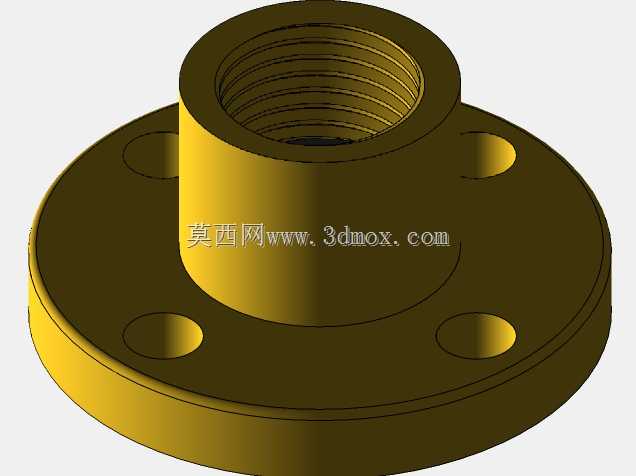

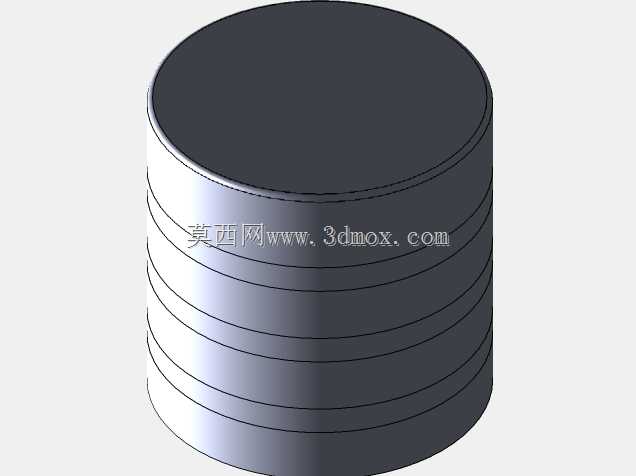

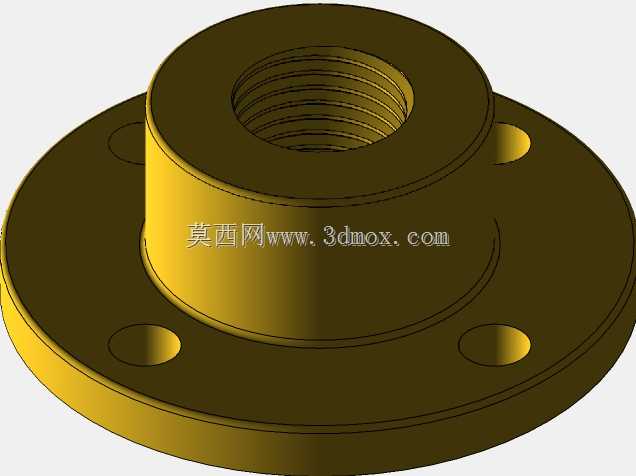

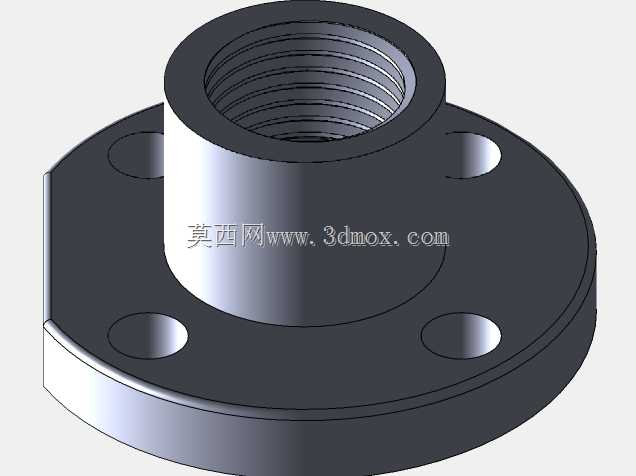

　　再通过曲柄连杆机构把直线往复动作转化为飞轮的旋转扭矩，对外输出稳定的动力。机组顶部集成了两组并排布置的汽缸阀组总成，缸体上盖预留了多组检修端盖，日常运维时不需要拆解整个缸体，仅拆卸对应端盖就可以检查活塞环、配气阀的磨损状态，船行长航线航行时，船员在机舱内就能完成常规维保作业，不需要靠港后动用大型吊装设备。配气管路采用外置红铜材质管线沿缸体侧面布设，铜管的走向避开了连杆运动的全行程包络空间，管线两端通过黄铜接头与缸体、配气阀座连接，铜质管路的导热性可以让进汽过程中的冷凝水及时回流，同时抗海水潮气腐蚀的能力远优于普通碳钢管线，适配船舱内高湿度、高盐雾的工作环境。侧面的黄铜配气阀总成集成了进汽、排汽接口与手动调速摆杆，

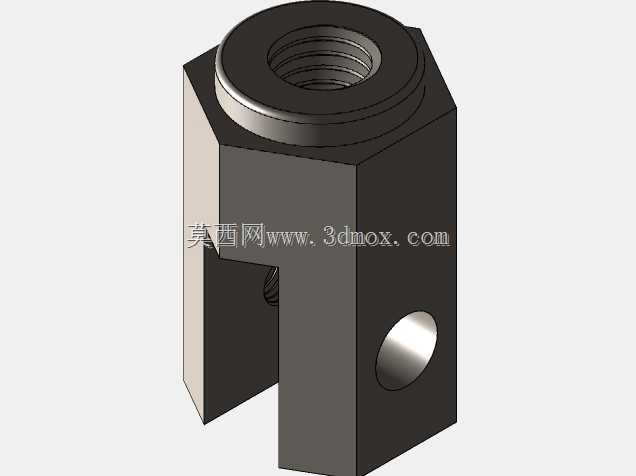

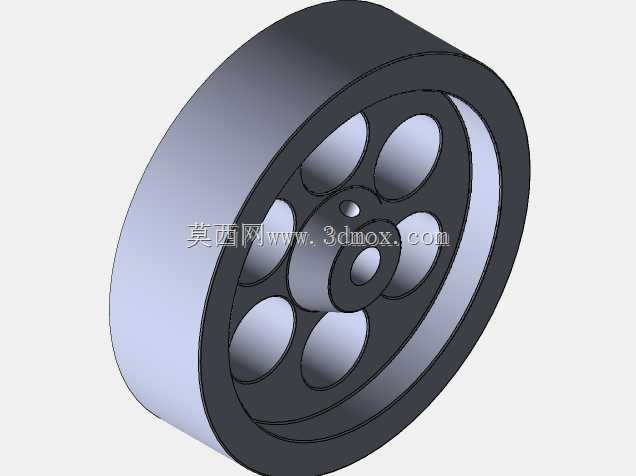

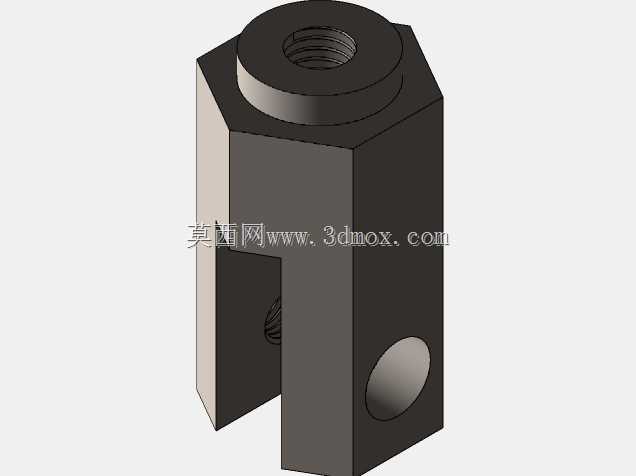

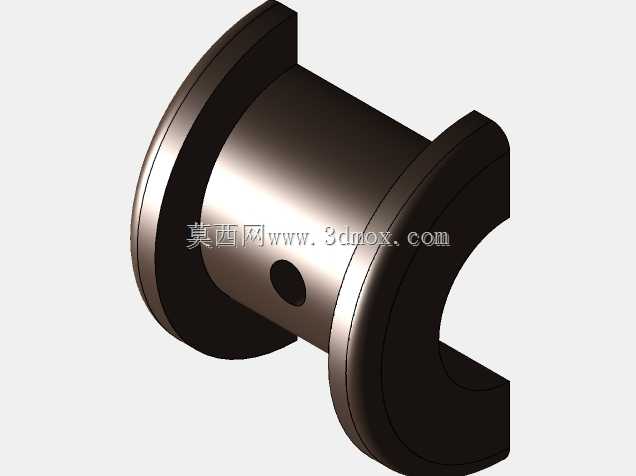

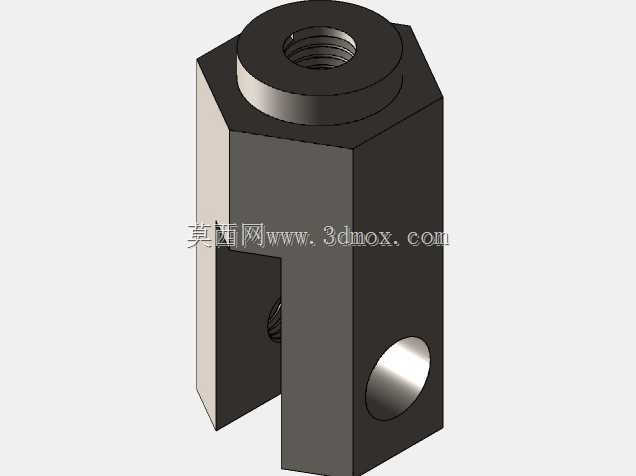

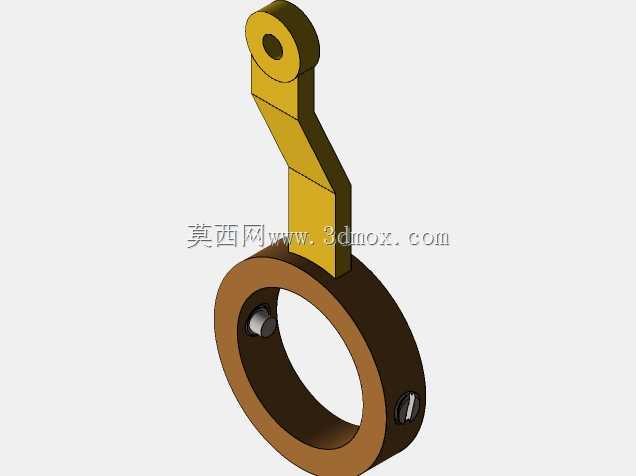

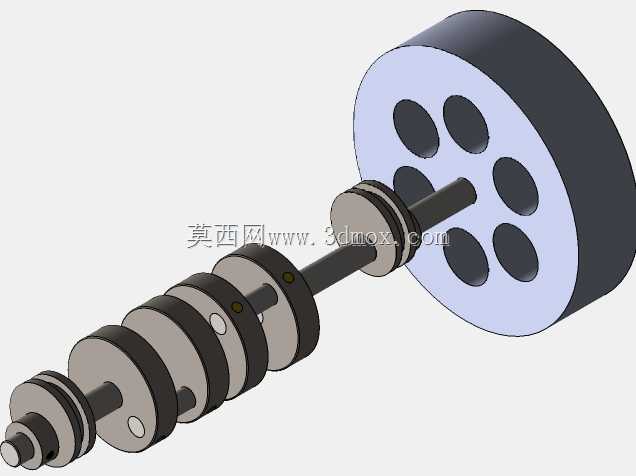

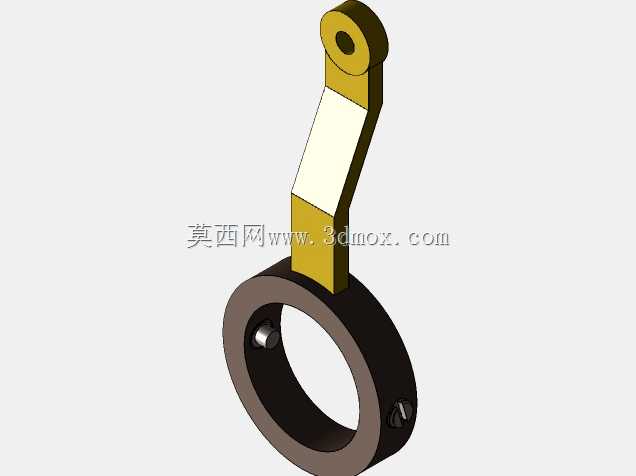

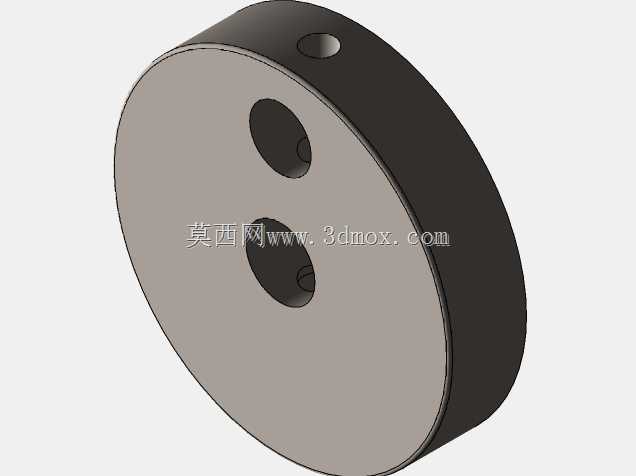

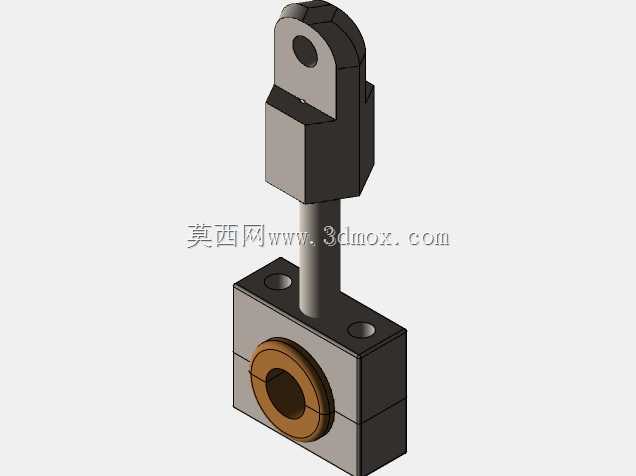

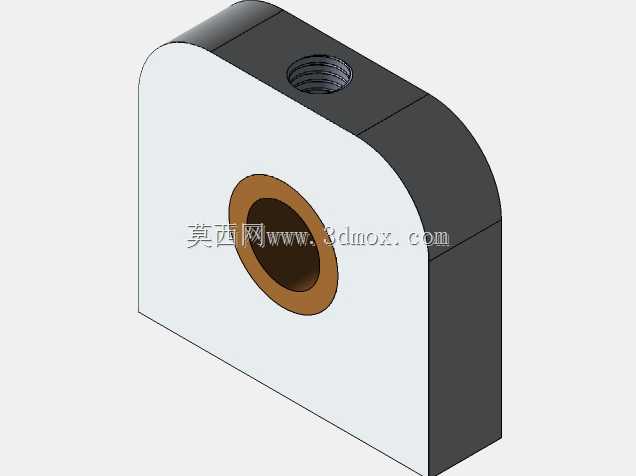

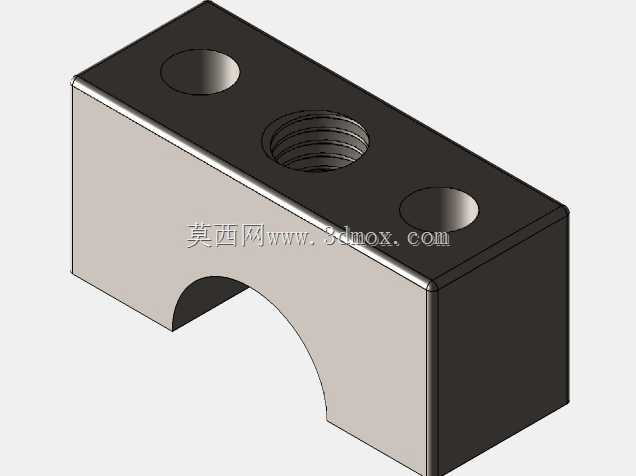

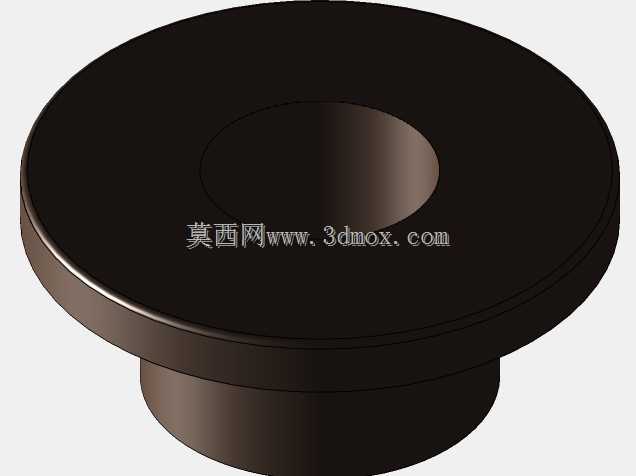

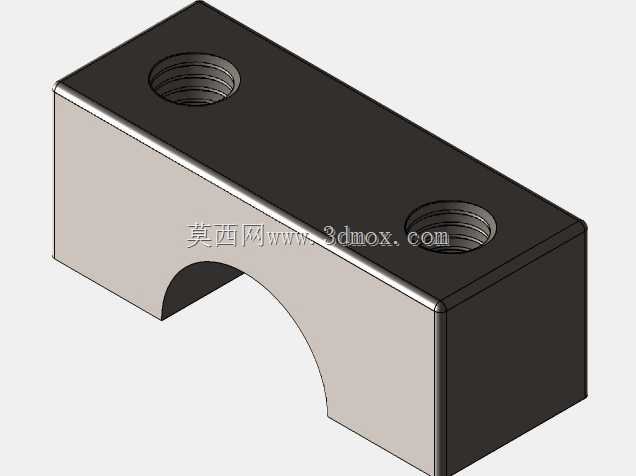

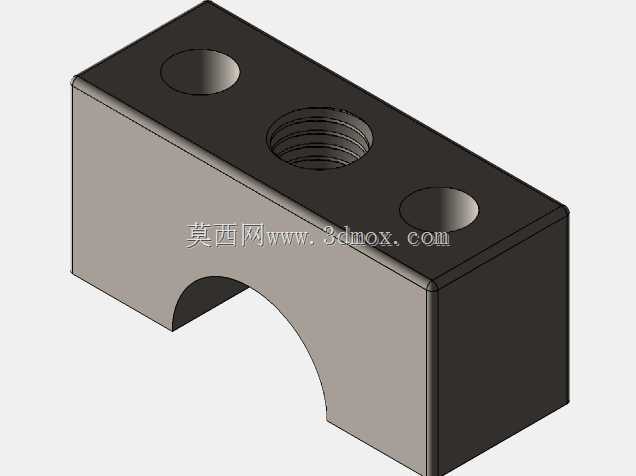

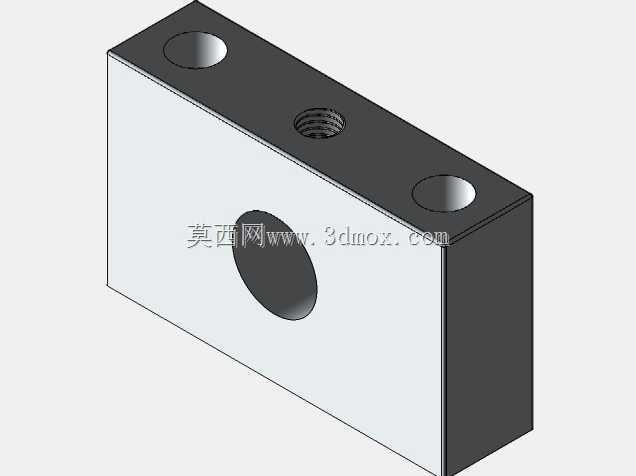

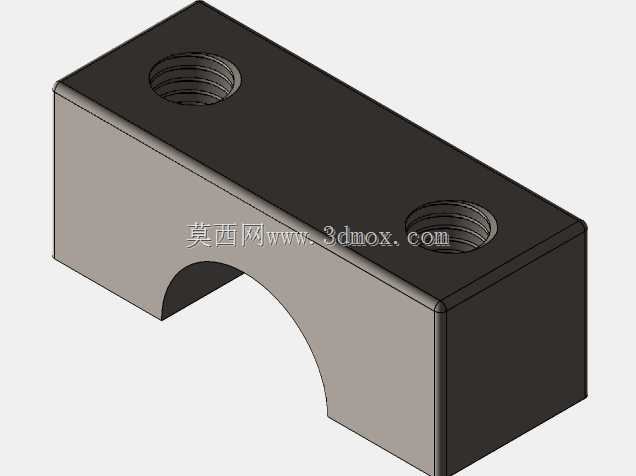

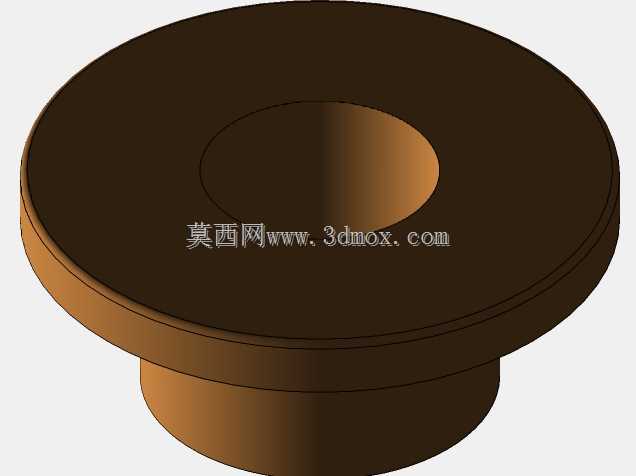

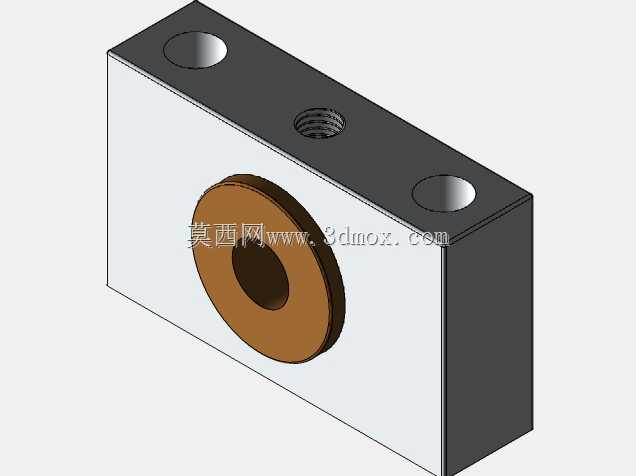

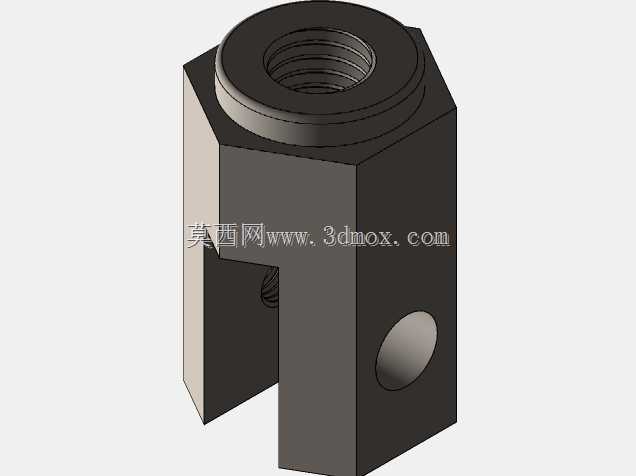

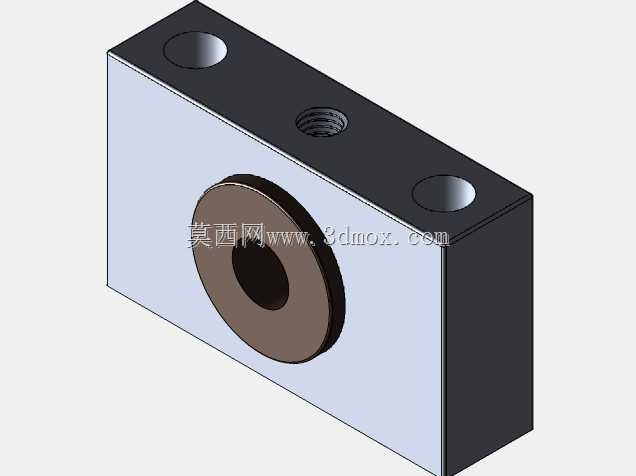

　　操作人员在机组侧方就可以直接调整蒸汽进汽量，改变机组输出转速与扭矩，摆杆的操作行程经过限位设计，避免误操作时阀门全开导致机组飞车。动力输出侧的大直径飞轮采用轮辐镂空结构，轮缘保留足够的配重厚度，依靠飞轮自身的转动惯量储存做功行程的能量，抵消双缸往复动作的扭矩波动，让输出轴的转速在负载波动时依然保持平稳，尤其是驱动螺旋桨时，水流负载的周期性变化不会让机组出现明显的顿挫卡滞。飞轮内侧集成了偏心曲柄连杆机构，两根直立连杆分别对应上下两个汽缸的活塞输出端，十字头导向滑道沿缸体下方的立柱垂直布置，全程约束连杆的横向摆动，把活塞的侧倾力直接传导到机架立柱上，避免活塞与缸壁之间出现偏磨，大幅延长缸套与活塞环的使用寿命。

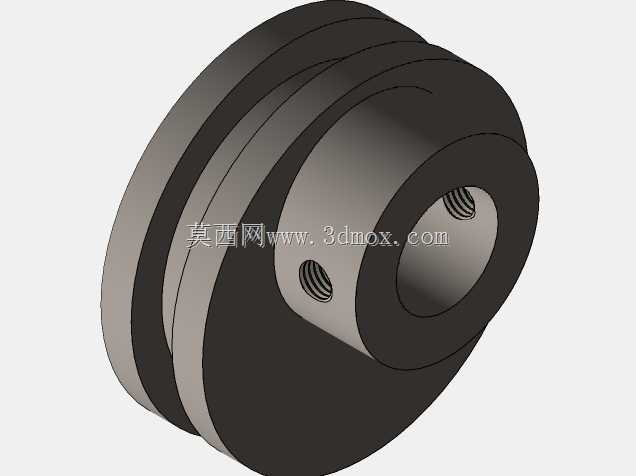

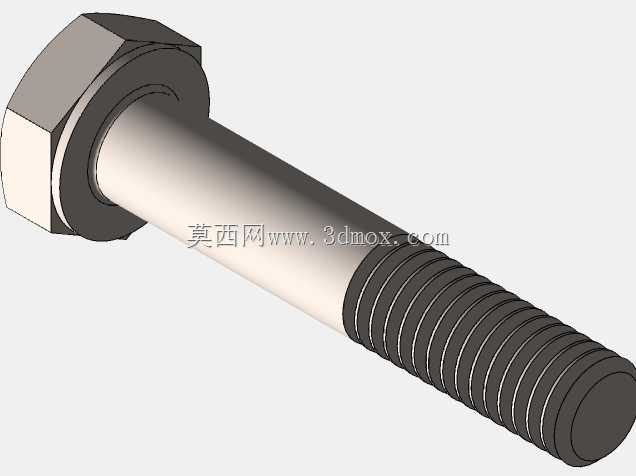

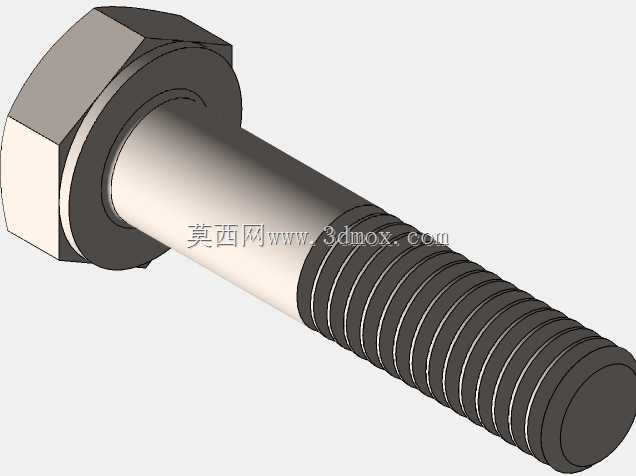

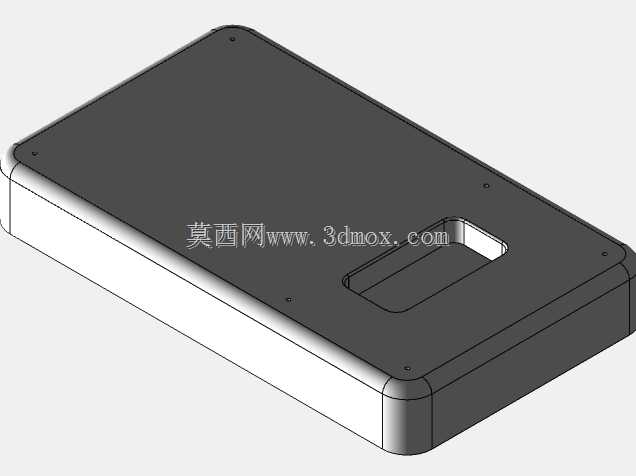

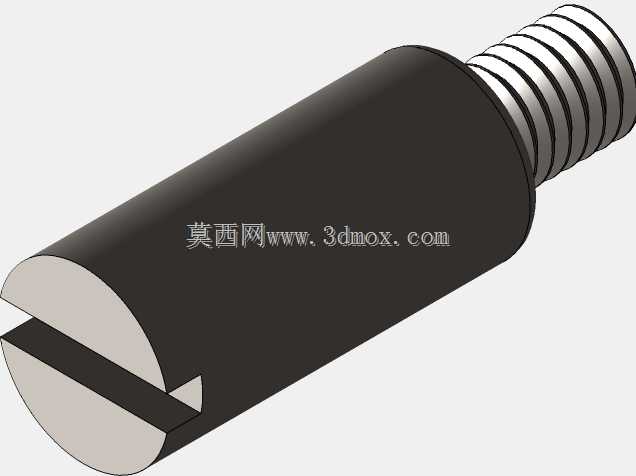

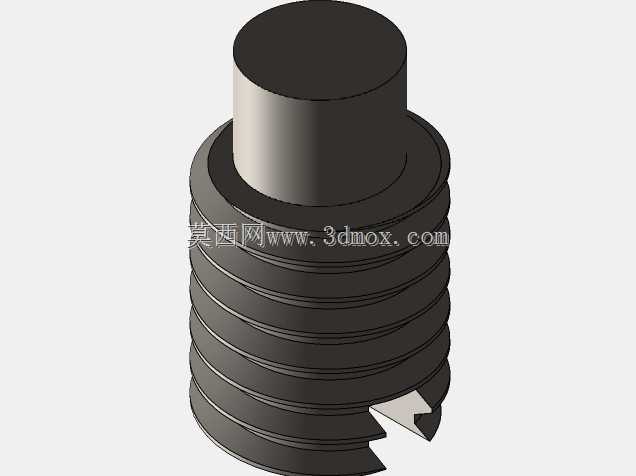

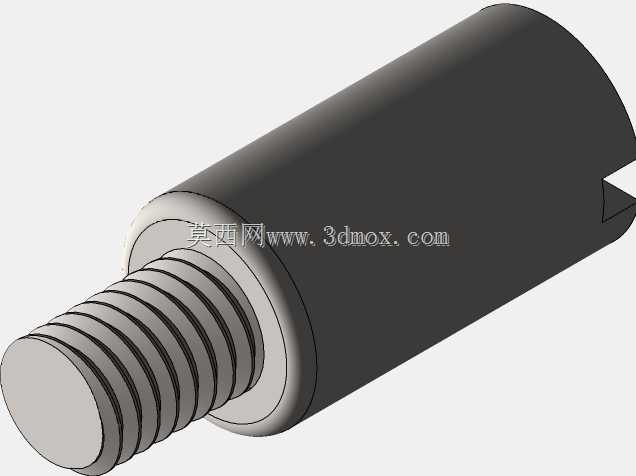

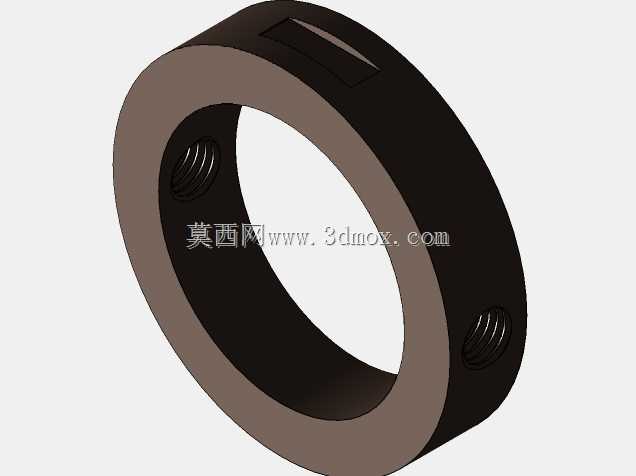

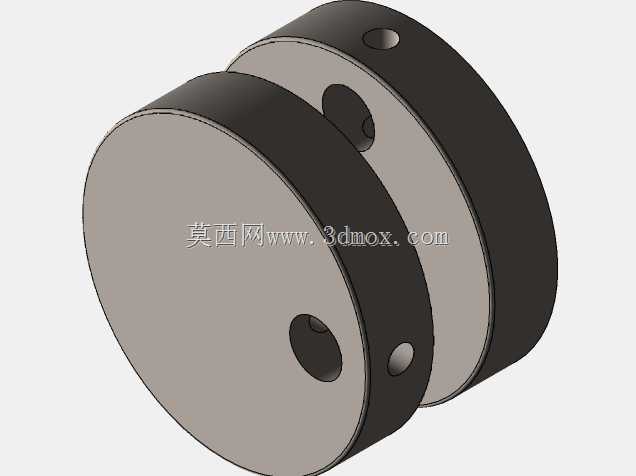

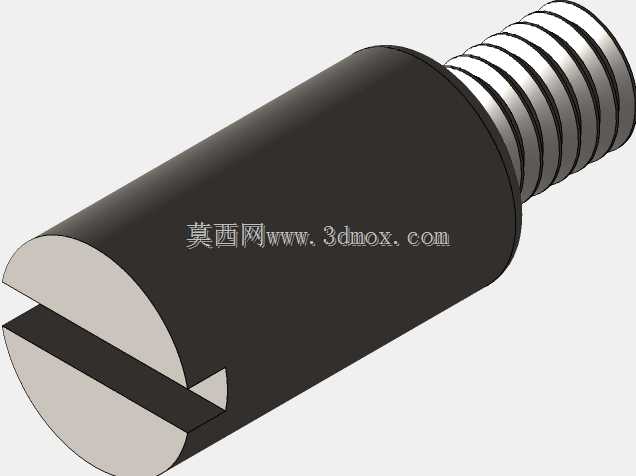

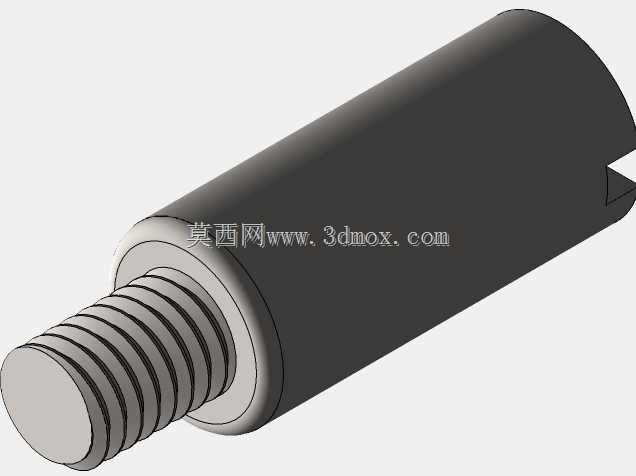

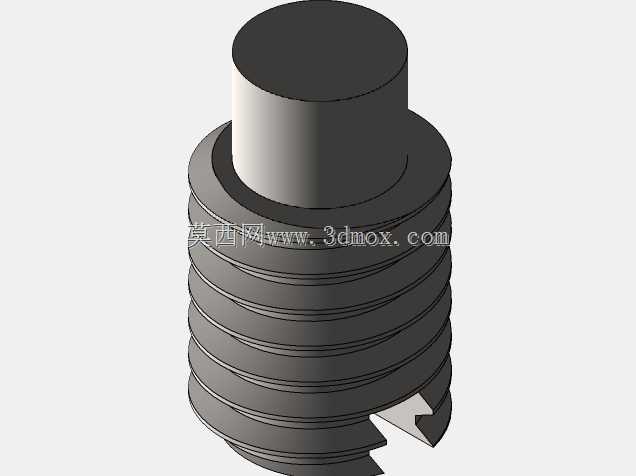

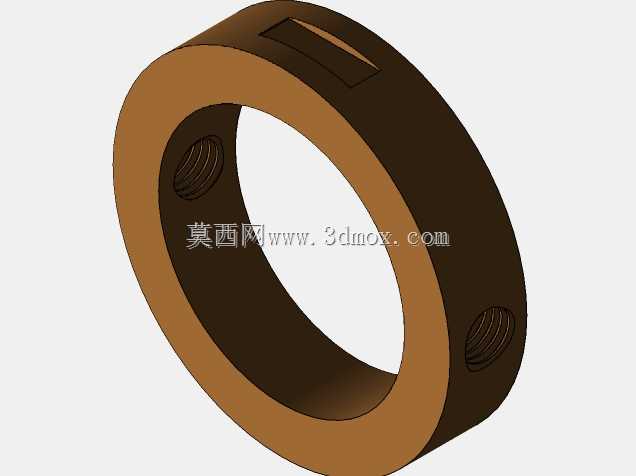

　　底部安装底板的边缘做了加厚翻边处理，既提升了底座的刚性，避免机组高速运转时底座出现共振形变，翻边围成的凹槽还可以承接机组运行时滴落的润滑油脂、冷凝水，防止油污直接流到机舱甲板上造成滑倒隐患。设计阶段的装配逻辑也完全贴合现场检修流程：所有立柱、缸体、阀组的连接螺栓都从外侧预留操作空间，扳手的作业角度没有被相邻零件遮挡，拆解飞轮、连杆时不需要先拆除顶部的全部汽路管线，维保工序可以分步开展。整机的安装接口集中在底部底板与输出轴端，输出轴采用标准轴径与键槽结构，可以直接通过联轴器连接螺旋桨轴系，或者通过皮带轮带动发电机、水泵等附属设备，对外适配性很强。缸体侧面的立柱既承担连杆导向的支撑作用，也作为整机的受力骨架，把顶部缸体的做功冲击力直接传导到底部底座，受力路径短，整体刚性冗余充足，即使在船舶倾斜摇摆的工况下，运动副的对中精度也不会出现明显偏移。
