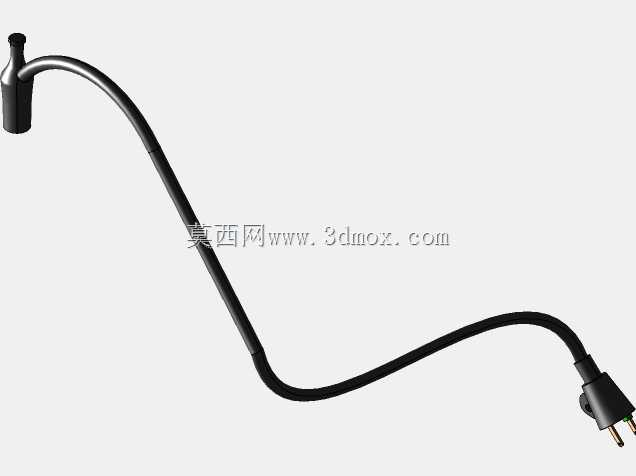

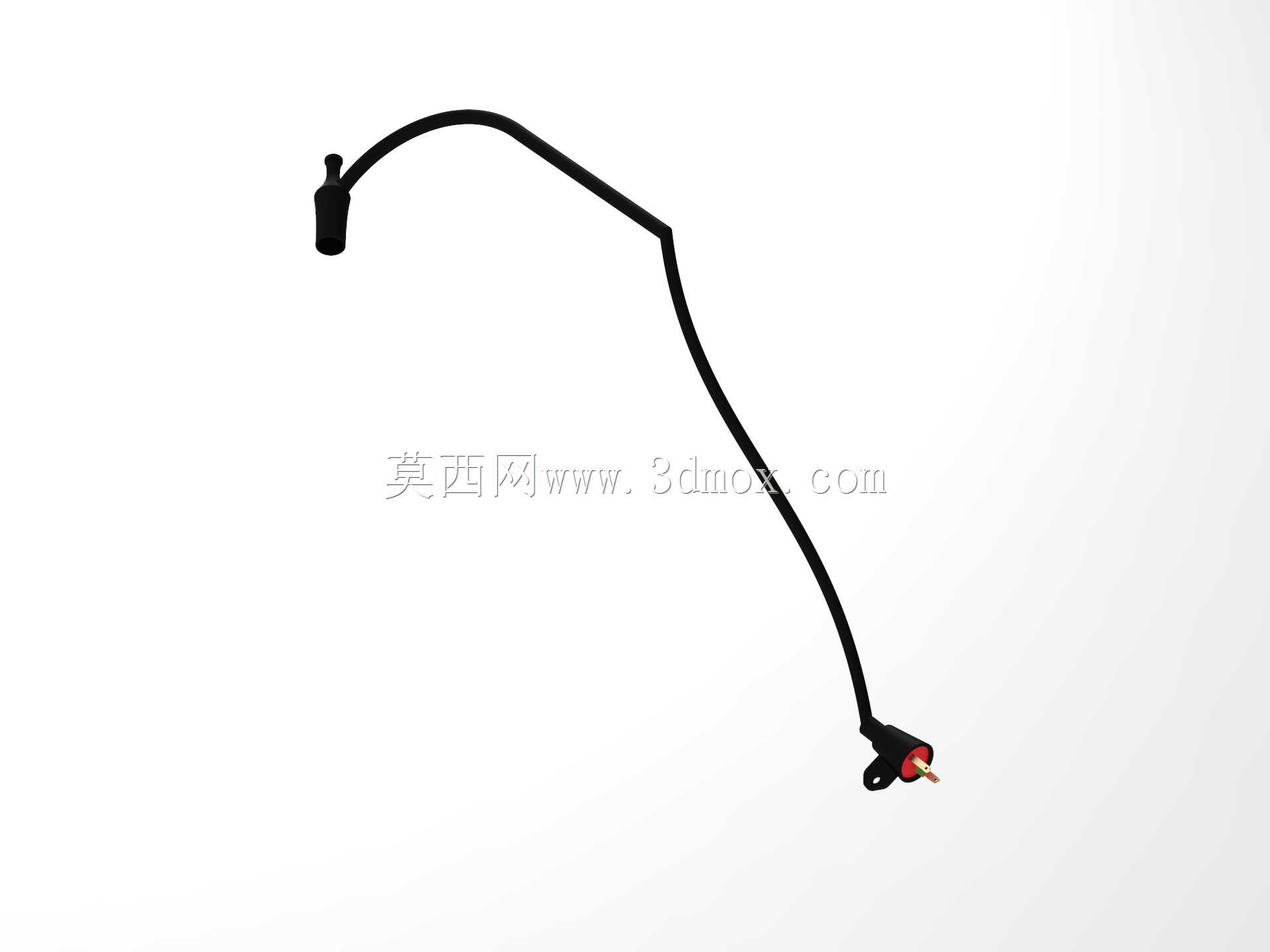

在小型通用汽油机、固定式内燃发电机组以及配套燃烧设备的点火回路里,高压引线并不是一根随意弯折的普通导线。它一端承接点火线圈输出的脉冲高压,另一端可靠扣合在火花塞尾部,把数万伏的瞬态电压送到电极间隙,形成点燃混合气所需的火花。现场布置时,发动机缸盖、导风罩、油箱、机架和消声器之间的空间非常局促,线束既要避开高温排气区域,又不能与运动件、锐边发生摩擦,因此引线的弯曲走向、两端接头形态和固定方式直接影响整机装配可行性。这套三维结构把整根高压点火线按实车空间姿态建成连续曲线,中部为耐高压绝缘护套,线缆主体呈现大弧度过渡,靠近火花塞一侧再折向安装位。大半径弯曲并非外观造型需要,而是为了降低绝缘层在长期振动下的弯折应力;如果走线拐角过小,

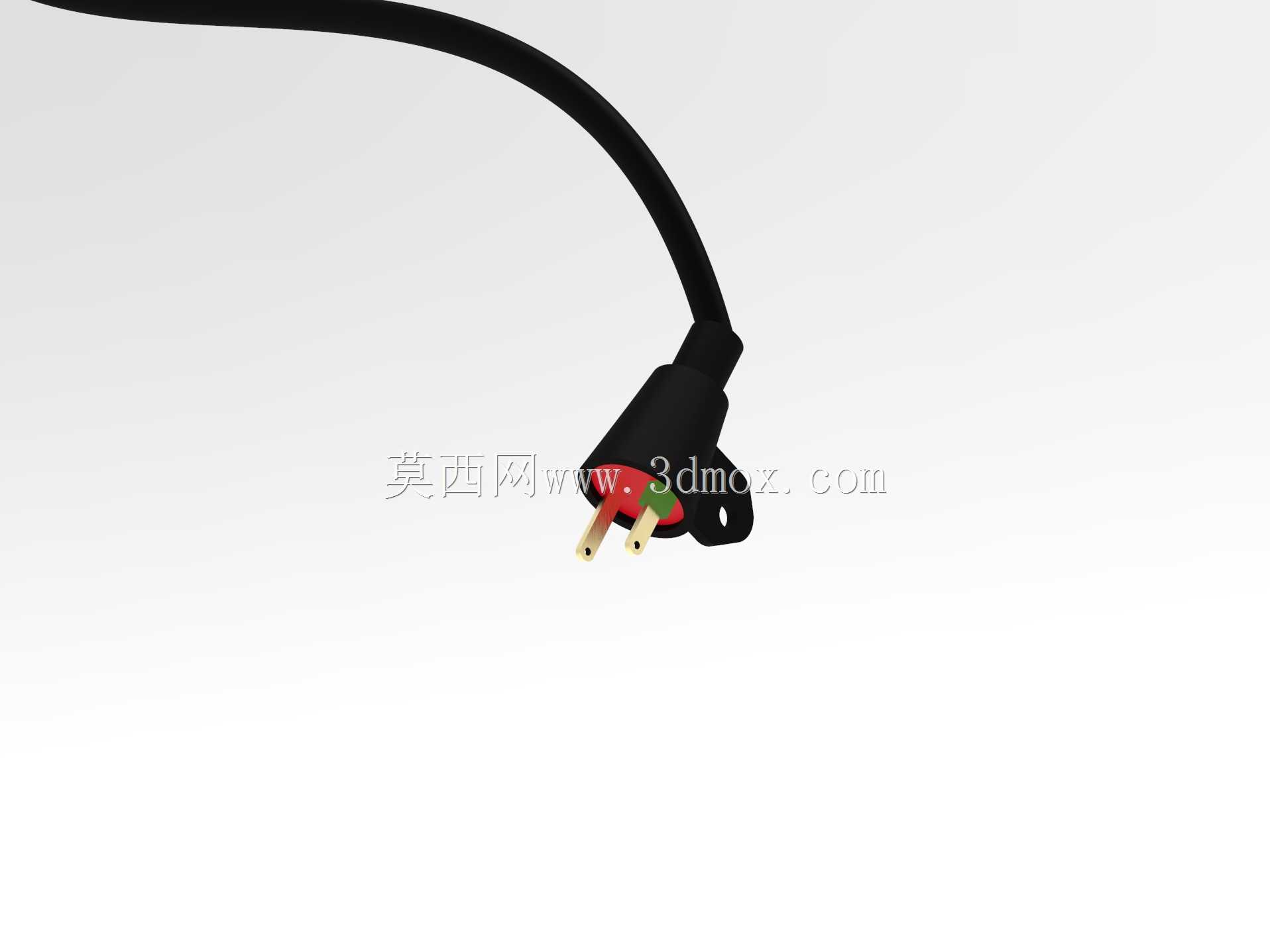

橡胶护套内部会产生持续折痕,高压脉冲作用下容易出现局部电晕、漏电甚至击穿。模型中两端接头做了差异化处理:线圈侧为柱状插接护套,用于套入高压输出端并保持一定插拔保持力;火花塞侧为带角度的橡胶帽,内部容纳金属接端子,外部预留卡扣与安装耳结构。火花塞端的弯头设计让操作人员在缸盖附近按压装拆时不必强行掰正线缆,橡胶帽唇边包裹火花塞绝缘瓷体,可阻挡灰尘、油污和水汽进入,减少高压沿面泄漏。端部带孔的固定耳用于螺钉或卡带定位,这一细节在整机振动环境里很关键。点火线若没有中间约束,发动机运行时会随激励甩动,长期摩擦可能磨破外层;通过固定耳把接头附近载荷传递到缸盖或支架上,线缆自由段长度得到控制,共振幅值也随之下降。
建模时可先依据发动机外形确定火花塞坐标和线圈输出端子坐标,再在两者之间规划走线路径。路径不能只追求两点间最短,而要绕开排气侧热辐射区,同时预留装配工具的操作空间。曲线曲率应连续变化,避免出现硬折点;护套直径沿走向基本一致,端部橡胶帽则根据火花塞尺寸加大外径并增加脱模斜度。对于结构工程师而言,这类零件的边界检查比孤立造型更重要。火花塞帽中心到线圈插接端中心的距离决定线缆有效长度,弯头角度影响装入手空间,固定耳孔径和端面位置要与缸盖安装点一致;外围还需核对引线与油箱底面、导风罩内壁、风门拉杆及机架钣金之间的间隙。在维修场景中,高压帽需要徒手或借助钳子拔插,因此帽体外侧的防滑轮廓、端部翘起量以及线缆弯曲后的回弹趋势都应在数模中体现。
若模型只建光滑圆管而忽略接头内部台阶,装配时就无法判断金属端子插入深度,也难以评估橡胶帽与火花塞瓷体的贴合长度。电气功能上,该总成承担高压能量传输,绝缘路径沿橡胶外表和内部空气间隙共同形成。靠近火花塞的一端温度高、油污多,护套材料通常需要兼顾耐热、耐臭氧和绝缘性能;结构上则通过加长包覆段、设置唇边和减少尖锐棱角来降低电场集中。引线走向还应远离低压信号线,避免点火脉冲对调速、传感或监控回路造成干扰。在发电机组台架布置中,这类点火线常与空滤器、化油器、调速拨叉和停机开关线束相邻,数模可用于早期干涉检查:旋转拉盘时是否扫到线缆,维护火花塞时高压帽能否垂直拔出,缸盖罩装配后是否压住线缆,消声器热辐射是否使线缆长期处于过高温度环境。把这些空间关系在三维阶段确认后,后续制作样机时可减少反复绑扎、临时割线和追加固定卡的问题。整体模型以细长柔性线缆为主,几何特征不复杂,但对路径规划、端部接口和安装边界的还原要求较高,适合用于发动机点火系统教学、发电机组管路线束布置校核以及小型动力设备维护结构参考。
