可调式医院静脉输液悬挂立杆结构

　　该结构面向病房、急诊留观区、输液大厅、社区卫生服务中心以及临时救治点等护理场景，核心作用是为静脉输液袋或输液瓶提供稳定的高位悬挂点，使药液在重力作用下沿输液管路形成稳定压差。与固定高度挂钩相比，可调立杆能够根据病床高度、座椅姿态、患者体位、输液容器规格以及护理操作空间进行高度适配，避免挂钩过低导致滴速受限，也减少过高位置造成的取放不便。

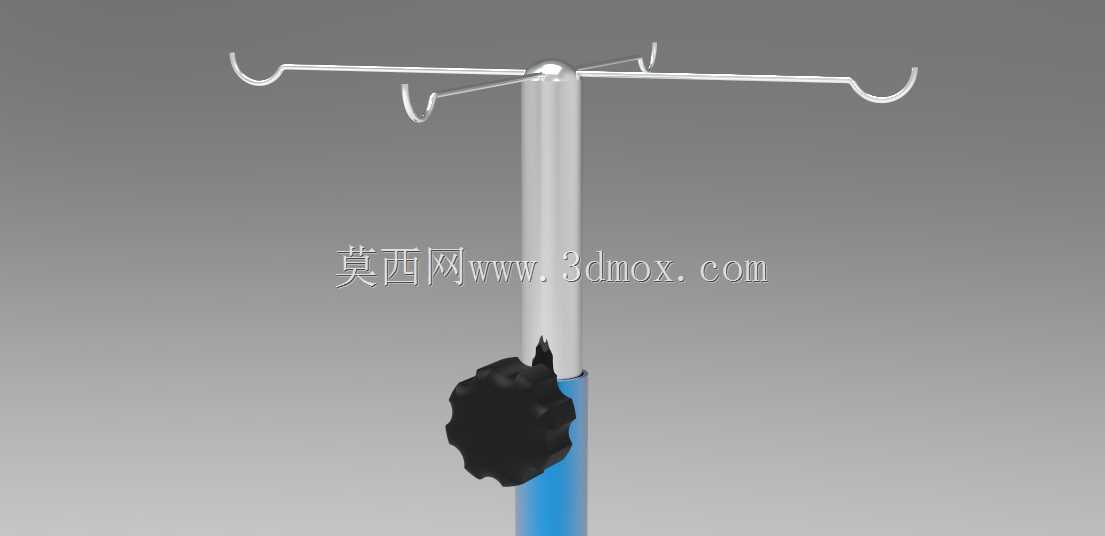

　　从整体构成看，装置采用竖直杆体作为承载主体，上部设置十字展开的多挂钩悬臂，端部挂钩用于悬挂输液容器，中部配置锁紧旋钮与伸缩管段，下部可接入移动底座、床体夹持座或固定支座。上部挂钩呈四向分布，能够同时承载多袋液体，满足连续输液、换药冲洗或多通路给药时的悬挂需求。挂钩开口方向兼顾挂取便利性与防脱要求，端部弯曲弧度可约束输液袋吊绳或瓶体挂带，在轻微触碰、帘布拉扯或床旁移动时不易滑脱。

　　杆体设计重点在于伸缩配合与锁紧可靠性。外管与内管之间采用同轴滑动关系，升降时保持挂钩中心基本落在立杆轴线上，降低偏载引起的卡滞。侧面的星形旋钮通过螺纹压紧方式锁定内管位置，旋钮外缘的凹凸造型适合徒手操作，护理人员无需工具即可完成高度调节。建模时需要关注旋钮螺纹段、压块接触区、内管外壁以及外管开孔之间的关系：压块不宜采用尖锐边缘直接接触薄壁管，应保留适当接触面积，使锁紧力均匀分布，避免长期使用后在管面形成明显压痕。

　　承载逻辑上，输液袋满载重量虽不大，但多袋同时悬挂、人员意外牵拉或管路缠绕时会产生附加弯矩。上部横臂与立杆连接处应视为关键受力区，十字臂根部需保留过渡圆角，不宜形成直角突变；若采用薄壁金属管焊接或装配，应在三维结构中体现套管、衬套或加强节点，使横向载荷有效传递至主杆。挂钩自身除满足竖向承重外，还要考虑侧向拨动，挂钩末端宜形成上翘或半封闭形态，既方便快速挂入，又能降低吊绳横向滑出概率。

　　外形与安装边界方面，竖直杆体应控制外径与壁厚的匹配关系，外管承担底部支撑和锁紧基座功能，内管承担高度升降及顶部挂钩支撑功能。顶部横臂展开后会在床旁形成水平占用半径，布置时需避开病床护栏、输液泵支架、监护仪线缆和人员通行侧；挂钩最低点与患者面部、手部之间应保留安全距离，防止患者自行牵拉液体袋。杆体下部若与移动式底盘配合，需校核底盘支腿展开范围与立杆中心距，确保满挂状态下重心仍落在支撑边界内；若与床栏夹持件配合，则应明确夹持开口宽度、锁紧面高度以及旋转限位，避免立杆随床体升降或转运时晃动。

　　实际建模过程中，可将结构拆分为固定外杆、滑动内杆、顶部十字挂钩组件、星形锁紧旋钮、压紧块以及底部接口几个模块。外杆和内管采用同轴约束，旋钮使用螺纹配合表达可调动作，挂钩与横臂之间保留焊接或插接关系，底部接口按实际安装方式预留连接面。尺寸处理上，伸缩段需要给出足够重叠长度，防止内管升至高位时出现悬臂过长；锁紧孔位置不宜过于靠近外管顶端，应保留管壁强度余量。挂钩圆弧半径要适配常见输液袋吊孔和瓶体挂带，过小会造成挂入困难，过大则容易在移动中脱出。

　　该类辅具虽然结构不复杂，但使用频率高、接触人群特殊，设计时不能只关注外观造型。杆体表面应避免突出毛刺和锐边，旋钮位置应设在护理人员站立可及的高度，挂钩数量和展开方向需服务床旁操作动线。通过三维结构完整表达伸缩、锁紧、悬挂和安装接口后，可进一步用于护理设备选型、床旁配套件设计以及小批量医疗辅助器具的结构校核。
