手拧滚花快装锁紧螺钉结构设计

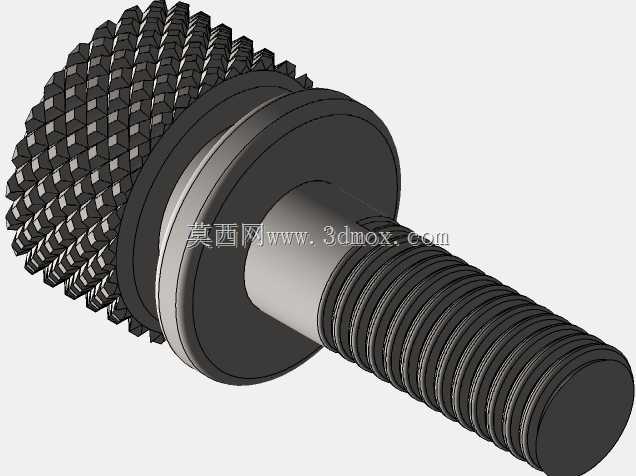

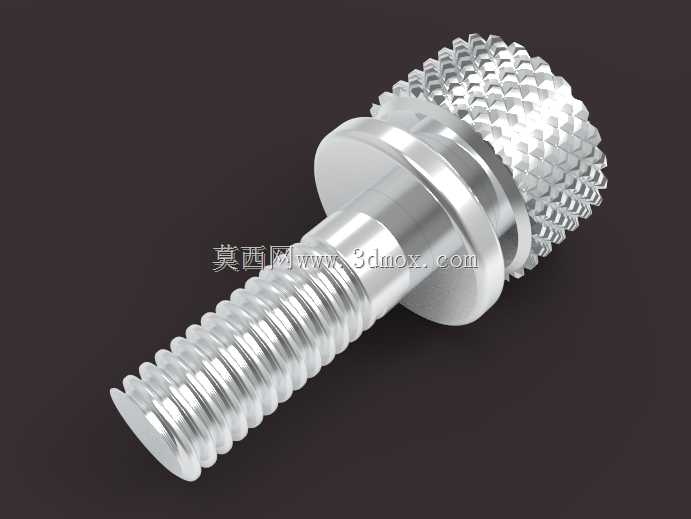

　　在各类需要频繁拆装、手动调节锁紧的工装夹具、检测治具、仪器面板与小型实验设备中，常规六角头螺钉必须借助扳手才能完成紧固，在空间局促、操作频次高的工位上会大幅拖慢调试与换型节奏，滚花手拧螺钉正是针对这类场景开发的紧固件结构。这款螺钉的头部外周加工出连续的菱形网纹滚花，滚花纹路的凸起棱边均匀分布在整个圆柱握持面上，操作人员无需任何工具，仅用拇指与食指捏住头部旋转即可完成拧紧与松开动作，即使手上沾有少量润滑油脂或佩戴薄型劳保手套，网纹滚花也能提供足够的摩擦阻力，避免拧动过程中出现打滑脱手的情况。从结构布局来看，螺钉整体分为三个功能区段：最下端是标准外螺纹段，螺纹牙型采用通用公制三角螺纹，牙顶与牙底的过渡圆角经过优化，

　　旋入配套内螺纹孔时导向顺畅，反复拆装不易出现乱牙；螺纹段上方设置了一段直径略小于螺纹大径的光滑光杆轴颈，这段光轴在装配时可以穿过被连接件的光孔，起到径向定位作用，避免螺钉在孔内出现径向窜动，保证被锁紧的两个零件同轴度符合装配要求；光杆上方是一圈凸起的环形轴肩，轴肩的下端面为平整的承压面，当螺钉拧紧到位时，这个环形端面会直接压合在被连接件的表面，将锁紧力均匀分散到接触环面上，相比普通螺钉头部直接承压的形式，加宽的轴肩可以显著降低接触面的压应力，防止较薄的钣金面板、塑料壳体或铝合金治具板表面被压出凹陷痕迹。轴肩上方就是带滚花的握持头部，头部直径明显大于螺纹段，这样的尺寸设计可以放大手动拧动时的扭矩力臂，操作人员用手指施加很小的圆周力，

　　就能在螺纹副上产生足够的轴向预紧力，满足轻载锁紧、定位固定的使用需求。在实际设备应用中，这类滚花螺钉常被用在光学实验平台的附件固定、检测仪器的盖板快拆、工装夹具的可调档位锁紧、3C产品测试治具的快速换型等场景：比如在视觉检测设备的光源安装支架上，操作人员需要根据不同被测产品的高度频繁调整光源的俯仰位置，使用滚花手拧螺钉就可以在松开锁紧、移动支架、重新锁紧的整个流程中完全脱离工具，单工位调试时间可以缩短一半以上；在小型实验仪器的外侧维护盖板上，采用这类螺钉可以避免用户在日常清理、更换耗材时找不到对应扳手的问题，同时螺钉在松脱后仍然可以挂在盖板的预装孔位上，不会随手放置出现遗失。建模过程中需要重点把控几处细节特征：

　　滚花部分的菱形纹路不能仅做外观贴图处理，需要还原真实的切削滚花成型结构，每一处菱形凸齿的尖角、根部圆角都要符合加工工艺逻辑，避免出现3D打印或机加工时特征过于尖锐导致崩损的问题；轴肩承压面与螺钉轴线的垂直度需要严格控制，若端面存在倾斜，拧紧后会出现局部应力集中，长期使用后被连接件表面会产生压痕甚至出现松动；螺纹段与光杆段的过渡位置要加工退刀槽，既符合车削加工的工艺要求，也能让螺钉完全拧紧时轴肩端面可以完全贴紧工件表面，不会因为螺纹牙型的末端干涉导致无法锁到位。安装边界方面，需要在被固定的面板上预留对应直径的穿杆孔，孔的周边要留出不小于头部半径的操作空间，保证手指可以完整捏住滚花头部完成旋转动作；头部上方不能布置其他遮挡零件，避免拧动时手指与周边结构发生磕碰。这类紧固件不需要配套弹垫、平垫，一体式的轴肩本身就承担了平垫的承压分散作用，零件数量更少，装配工序更简单，在小批量定制化工装、仪器设备的手动调节点位上实用性极强。
