两轮网格手推转运车结构设计

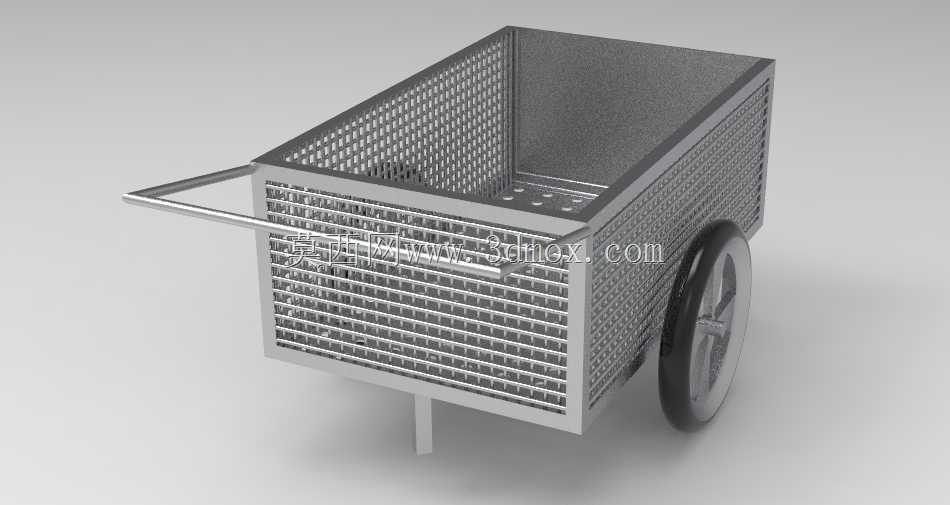

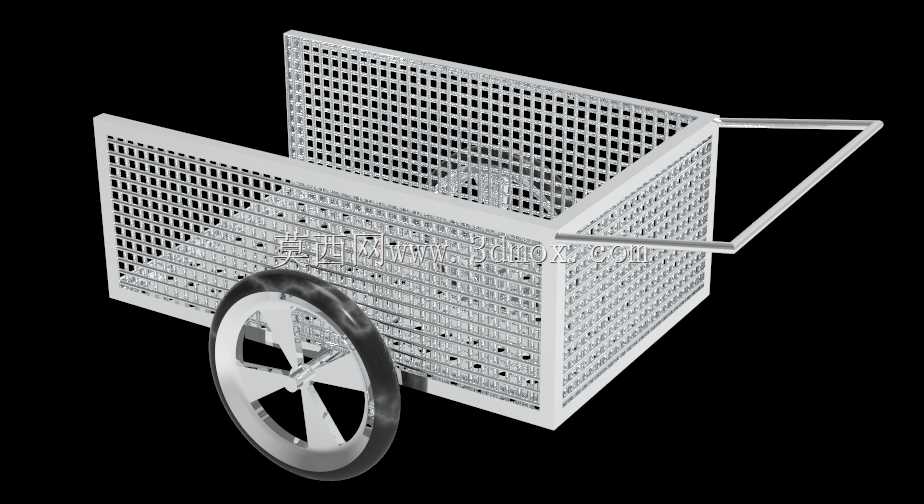

　　这款两轮推式转运车的结构方案，主要面向厂区零散废料归集、车间边角料短驳、物业保洁垃圾清运以及商超后仓包装物周转这类高频短途搬运场景。整车采用敞口网格料斗搭配单轴两轮、后侧推拉扶手的经典布局，在保证装载容积的前提下，通过网孔式围板大幅降低车体自重，操作人员在铺装路面推行、转向、倾卸时的负载感更轻，镂空结构同时可以直接漏除料件夹带的碎屑、积水，避免斗内积存污液，日常冲洗维护也无需拆解围板，水柱可以直接穿透网孔完成内外清洁。

　　从实际使用逻辑出发，料斗主体采用薄板折弯成型的矩形框体，底板与三面围板全部采用等距网格筋结构，纵横交错的金属筋条形成连续的受力网格，相比实心钢板围板，在同等耗材重量下网格结构的抗侧向鼓胀能力更强，装载松散废料、纸质包装物、塑料边角件时，物料侧压力会通过网格节点分散到外框主梁，不会出现平板围板受载后外凸变形的问题。料斗前侧做敞口无围板设计，配合整车绕轮轴的倾卸支点，操作人员下压扶手抬起斗体后侧时，斗内物料可以顺着前侧敞口直接滑出，倾倒块状垃圾、成捆包装废料时不会被前挡板卡滞，倾卸动作仅需单人即可完成，无需额外辅助卸料。

　　行走部分采用单根贯通轮轴布置在料斗重心偏前位置，两轮采用大直径辐条式实心轮结构，轮缘宽度适中，在水泥路面、地砖路面、厂区沥青路面上滚动阻力小，遇到小的路面接缝、减速带时，大直径轮的通过性远优于小型脚轮，不会出现卡滞停步的情况。轮轴与料斗底部的支撑纵梁直接刚性连接，承重路径从料斗底板纵梁直接传递到轮轴，再分散到两侧轮胎，满载状态下轮轴受弯均匀，长期使用不会出现轴体弯曲变形。车轮采用分体式轮毂加外圈耐磨轮面的结构，轮毂辐条做镂空减重设计，轮面采用耐磨橡塑材质，推行时噪音低，不会划伤室内地坪漆面。

　　后侧扶手采用圆管弯折成型的三角形外伸结构，扶手横杆高度适配成年操作人员立姿握持的自然臂高，推行时手臂无需过度抬高或弯腰，长距离转运时疲劳度更低；扶手的三角形支撑结构两端直接焊接在料斗后侧的上下边框上，侧向推行转向时扶手的抗扭刚度充足，不会出现管架晃动的情况。料斗底部后侧预留了两个小的支撑触地点，车辆静置停放时，后轮与后侧支撑点形成三点支撑，整车可以稳定直立放置，不会出现静置时向后翻倒或者前侧倾翻的问题，操作人员临时松手分拣物料时无需额外扶住车体。

　　建模过程中优先对料斗的外框折弯件做参数化布局，先确定料斗的整体长宽高边界：料斗主体长度适配常规车间通道的通行宽度，可顺利通过标准车间防火门与电梯轿厢门，宽度方向两侧轮缘外伸量小于料斗最大宽度，在狭窄通道内会车、转向时不会出现轮边刮蹭墙体的问题；高度方向围板上沿低于成年人腰位，操作人员向斗内装填物料时无需抬手过高，抛掷轻量废料的动作幅度更自然。网格筋条的间距做了统一规整，所有网孔尺寸一致，既可以阻挡常规尺寸的包装块、废料块掉落，又不会因为网孔过密导致耗材不必要的增加，纵横筋条的交叉位置全部做共节点处理，虚拟焊接后整个料斗框架形成连续的受力整体。

　　设计时也校核了倾卸工况的受力边界：当操作人员下压扶手使料斗绕轮轴向前翻转时，前侧斗口下沿接近地面，物料滑落的落差小，不会出现倾卸时物料飞溅的情况；扶手的外伸长度经过匹配，倾卸时操作人员的站位距离斗体有足够安全距离，卸料过程中物料不会滑落到操作人员脚面。整车没有额外的复杂联动机构，所有部件均为常规钣金件、圆管件、标准行走轮，加工时仅需切割、折弯、焊接、表面喷涂几道常规工序，制造成本低，后期维护时若单块围板网格出现局部变形，可单独切割更换对应筋条区域，无需整体更换料斗，适配各类需要频繁短途转运散料、废弃物的作业场景。
