农用果蔬切片加工机组三维结构

　　该三维结构呈现的是一套面向果蔬初加工场景的移动式切片机组，整体由进料斗、切割腔体、出料溜槽、带轮传动机构、动力单元、管式机架和操作站位组成。设备主要用于苹果、梨、土豆、红薯、萝卜等块状果蔬的连续切片作业，可布置在农产品收购点、小型加工厂、田间预处理场地或合作社加工车间内，完成原料清洗后的厚薄均匀切片，为后续晾晒、烘干、腌制、装袋等工序提供稳定的半成品。

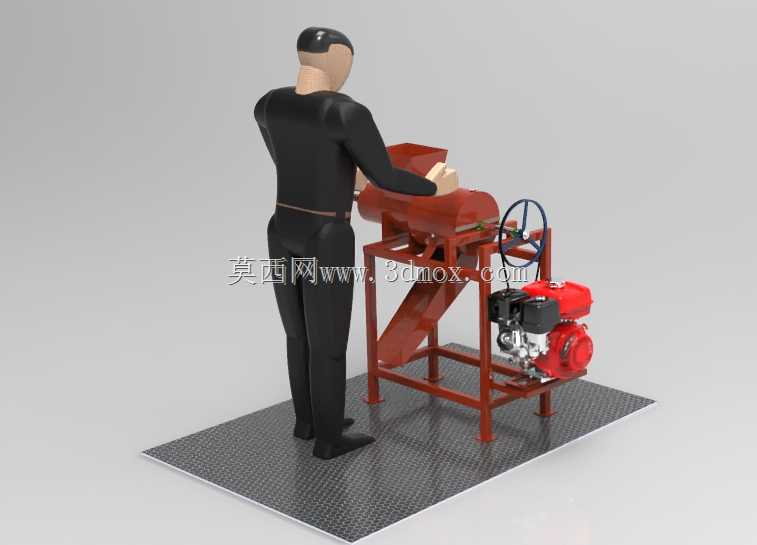

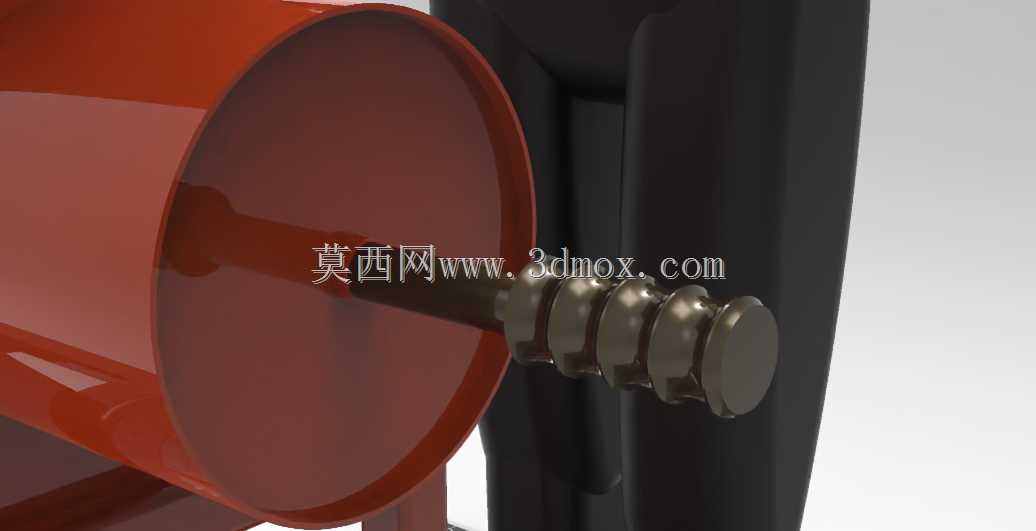

　　从实际使用逻辑看，操作人员站在设备进料侧，将待切物料连续投入上方敞口料斗。料斗采用向切割腔收拢的斜壁形式，能够减少物料架空和堆积，使块状果蔬依靠自重与推送作用进入旋转切刀区域。切割腔外侧设置护罩，既限制物料飞溅，也对旋转部件形成防护。切分后的片料经下方倾斜溜槽向外排出，溜槽角度按物料自然滑落需求设计，可直接对接收集筐、输送带或晾晒托盘，避免片料在机内堆积。

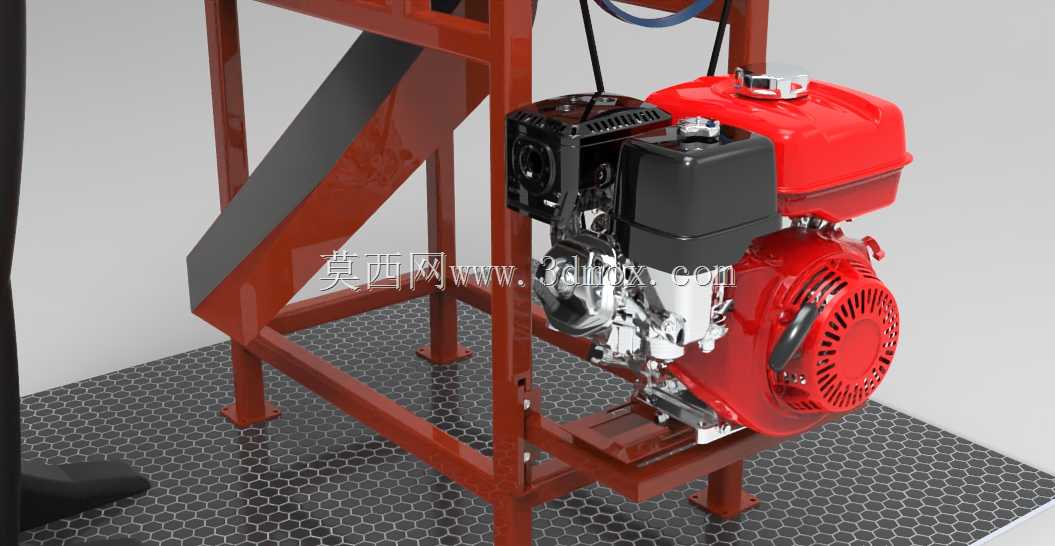

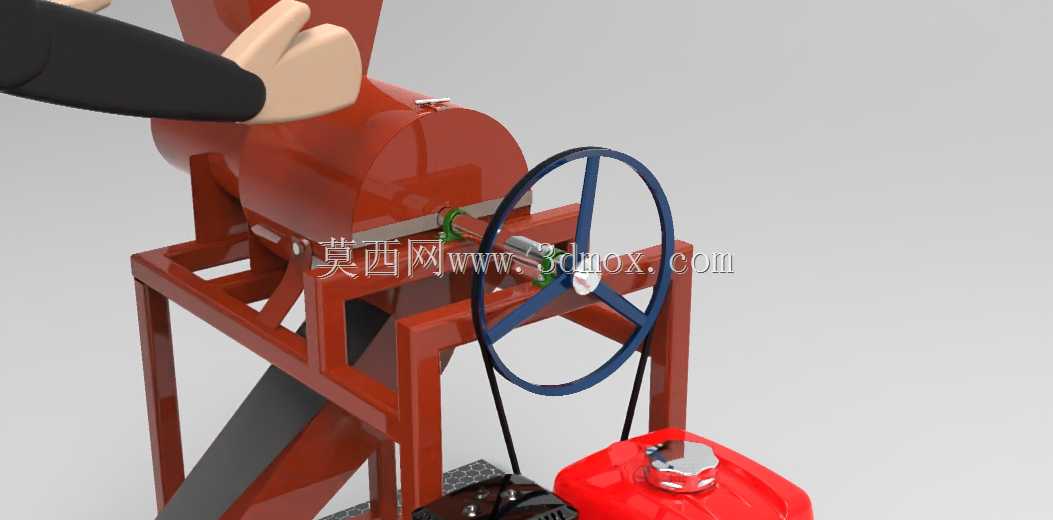

　　动力部分采用独立内燃机组布置在机架侧后方，通过带轮和传动带驱动切割轴运转。该布置适合供电条件不稳定的野外或乡村加工点，也使设备具备较强的转场能力。手轮结构位于传动侧，可用于检修、张紧调整或手动盘车，方便在装配和维护时确认切割转子是否存在干涉。动力单元与切割主机分置在机架两侧，有利于平衡整机重心，降低运转时的振动偏移。

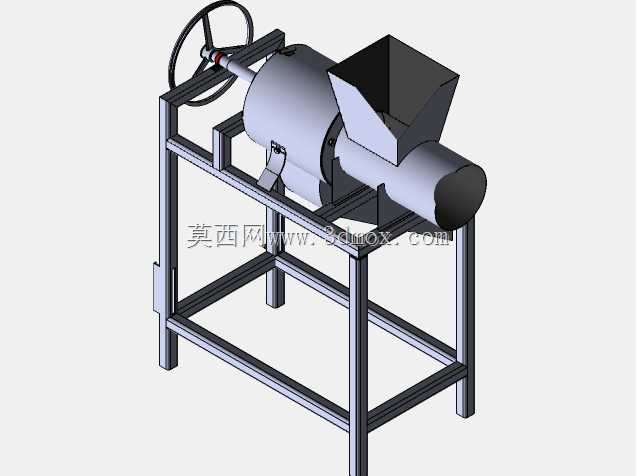

　　机架采用方管焊接框架，四根立柱与底部横撑形成稳定支撑，上层承托切割腔体，下层预留动力机安装位。框架杆件之间的连接关系在模型中表达清楚，适合作为焊接工装设计、外购件选型和工程图细化的参考。底部平台为花纹板形式，表面具备防滑作用，既可以作为设备展示和操作基准面，也提示实际产品可配置移动轮、固定地脚或拖挂底座，以适应不同作业场地。

　　结构设计上，进料高度按照人工站立投料的姿态确定，操作人员无需大幅弯腰即可完成喂料；出料口朝向偏离动力机区域，可减少片料污染热源和传动部件的风险。切割腔、料斗、溜槽与机架之间采用分层布置，维护时可分别拆卸护罩、传动带和动力机，不必整体拆解主机。对于需要频繁清洗的食品加工场景，这种开放式框架也便于冲洗残渣和检查死角。

　　外形边界方面，机组长度主要由切割主机与动力机前后排布决定，宽度集中在进料斗和手轮外缘，高度则由料斗上沿控制。现场布置时，应在投料侧预留单人操作和上料空间，在出料侧预留收集容器位置，在传动带一侧预留张紧与检修距离。若设备固定安装，地脚支撑应落在框架主立柱附近；若配置轮组，轮位应靠近底部框架四角，以保证移动和作业时的稳定性。

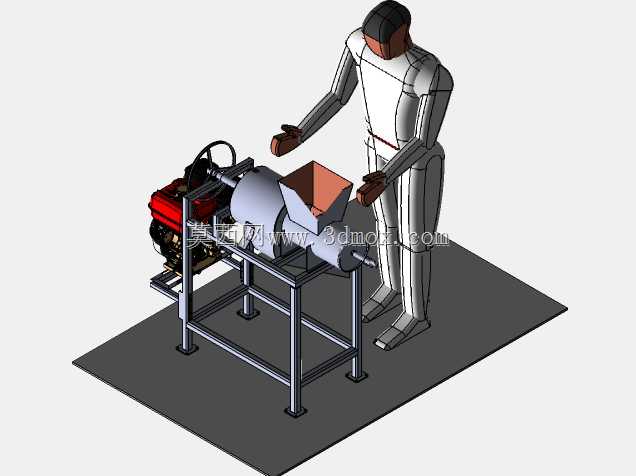

　　三维模型完整表达了人机协同作业关系：人体站位、手臂喂料方向、料斗开口、切割主体、动力机和出料路径之间的空间关系清晰可见。对于结构设计人员，可在此基础上继续细化刀片数量、刀轴转速、切片厚度调节机构、轴承座固定方式、防护罩开合结构以及皮带张紧装置；对于设备选型人员，可据此评估单机处理节拍、场地占用、动力配置和后续输送衔接方式。整体建模重点不在外观装饰，而在于把农产品切片设备从喂入、切分到出料、动力传递和机架承载的工程逻辑完整呈现出来。
