深沟球滚动轴承精密机械结构

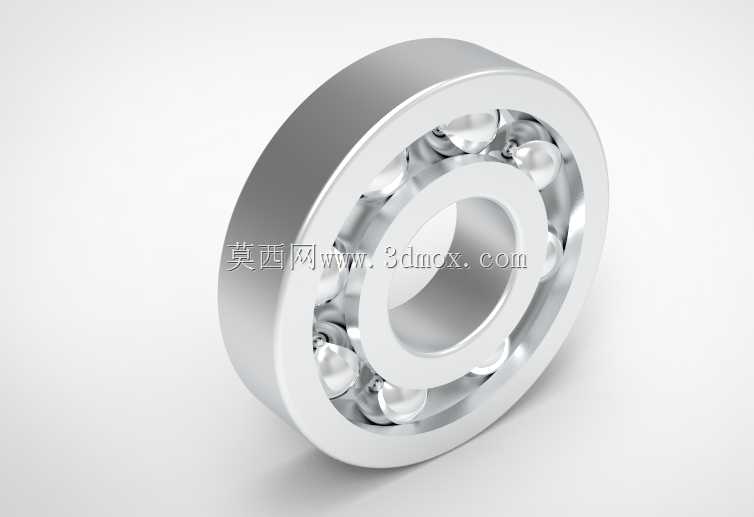

　　滚动轴承是旋转机械中最基础也最关键的支承元件，这一深沟球轴承结构围绕径向承载与高速回转需求展开，整套几何关系覆盖外圈滚道、内圈滚道、钢球滚动体以及保持架四个核心部分。外圈通常装入轴承座或箱体孔内，内圈随转轴一起旋转，二者之间通过若干粒钢球形成点接触式滚动摩擦副，相比滑动支承能够显著降低起动阻力矩与运转温升。

　　从实际工况看，这类轴承广泛出现在电机端盖、减速器输入输出轴、输送机辊筒、泵轴支承、风机叶轮轴以及轻工自动化输送线中。凡是需要轴系在确定径向位置上稳定回转、同时又要控制摩擦损耗的部位，都会优先选用深沟球结构。它既能承受以径向为主的载荷，在滚道曲率与接触角允许范围内也可承担一定比例的双向轴向载荷，因此在轴系跨距不大、轴向力不占主导的场合，往往一对轴承即可完成整根轴的径向与轴向定位。

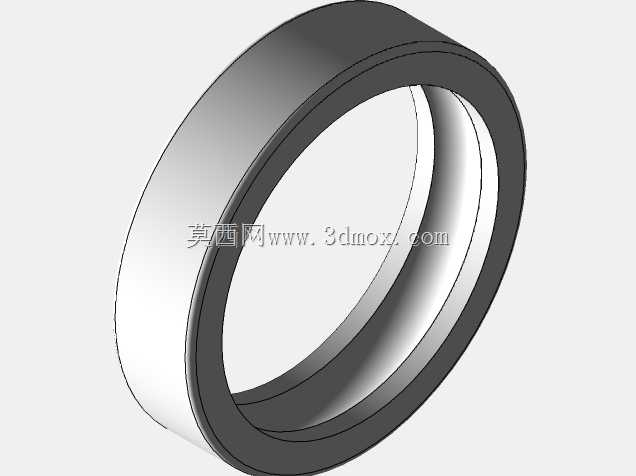

　　建模时最先要锁定的是外形与安装边界：外径对应座孔配合尺寸，内径对应轴颈配合尺寸，宽度决定轴向占位；端面倒角与圆角不能省略，它们既影响装配引导，也关系到热处理后的应力集中。外圈外圆柱面与座孔之间、内圈内孔与轴颈之间的配合选择，需要根据载荷方向、旋转套圈、载荷波动程度确定：旋转套圈通常选较紧配合，静止套圈可略松，以便在需要时允许微小游动，补偿轴系热伸长。

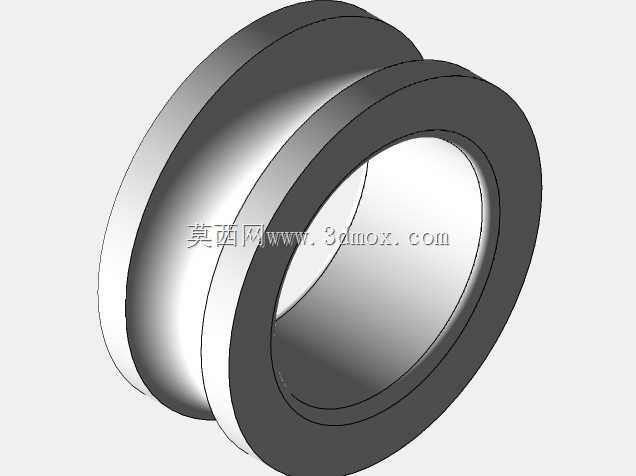

　　滚道是整套轴承的功能核心。内圈外圆面与外圈内孔面上加工出弧形沟槽，沟道曲率半径略大于钢球半径，使钢球与沟道之间形成受控的椭圆接触区。沟道位置、沟深和曲率直接决定接触应力分布、承载能力与极限转速。钢球直径与数量则在节圆直径约束下权衡：球径增大有利于降低接触应力，但球数会减少；球数增多可分担载荷，却受保持架强度和装配空间限制。工程设计中需要在承载、转速、摩擦和噪声之间取得平衡。

　　保持架的作用并非传力，而是将相邻钢球均匀隔开，避免滚动体直接接触造成摩擦与磨损。兜孔形状要包住钢球并留出适当间隙，使钢球在公转和自转过程中不会卡滞；梁部宽度与锁口形式则影响装配可靠性。高速工况下，保持架还需考虑离心力、润滑引导和动平衡，兜孔间隙过小会引起发热，过大则会导致钢球运动不稳定和噪声。

　　装配关系上，钢球并非简单沿径向填满内外圈之间。常见装配思路是将内圈相对外圈偏心放置，在一侧填入尽可能多的钢球，再将钢球沿周向均匀分开，最后装入保持架锁定球距。这个过程在三维建模中可以通过偏心装配、钢球阵列和保持架分件检查来还原，也能帮助设计者理解为什么公称球数、填球角和套圈挡边高度之间存在约束。

　　润滑与密封边界同样需要在结构阶段考虑。开放型轴承依赖外部润滑系统，脂润滑时可在两侧设置防尘盖或接触式密封圈；防尘盖侧重阻挡粉尘，密封圈则能更好保留润滑脂并防止水分进入。密封件与内圈外圈之间形成微小间隙或接触唇，虽然会增加少量摩擦，却能在农机、食品输送、户外设备等多尘潮湿环境中显著延长维护周期。

　　轴系布置时，固定端与游动端的区分很重要。若一根轴上使用两个深沟球轴承，通常一端作固定支承，限制轴的双向轴向位移；另一端保留轴向游动能力，以吸收温升引起的轴伸长。若两端都完全夹紧，热膨胀可能导致轴承预紧力异常升高，出现滚道压痕、钢球打滑或早期失效。轴承座孔的同轴度、轴颈圆角、挡肩高度和安装倒角也必须同步校核，挡肩过低会影响轴向定位，过高则会妨碍拆卸并可能与保持架干涉。

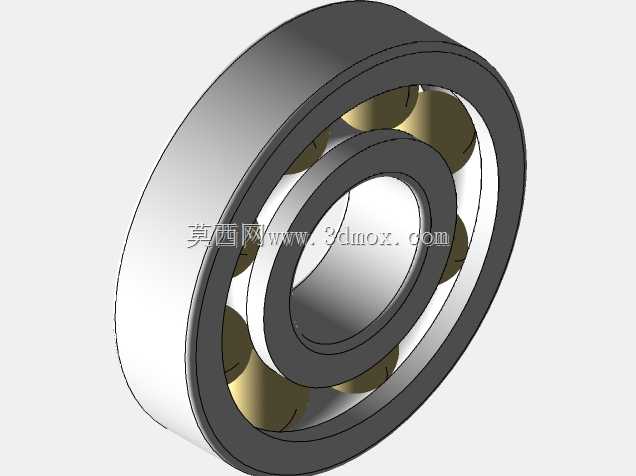

　　从三维结构表达角度看，模型需要清楚呈现套圈壁厚、滚道圆弧、钢球相切关系、保持架兜孔以及端面倒角。钢球沿节圆均匀阵列，中心位于内外圈滚道曲率中心所确定的接触几何上；保持架位于两侧套圈挡边形成的环形空间内，外径、内径和宽度均不能与套圈发生运动干涉。将这些关系建准后，模型既可用于机构运动演示，也可作为轴系布局、轴承座设计和选型校核的直观参考。
