小型手动空罐回收破碎处理装置

　　这套小型手动空罐破碎装置主要面向零散回收点、社区废品站、小型加工间以及教学实训场景，用来对铝制饮料罐、薄铁皮空罐进行压扁和初步破碎处理。设备不依赖电机、气源或液压站，操作人员通过手摇机构即可完成进料、挤压和排料，适合处理量不大、场地空间有限、需要降低能耗和维护复杂度的场合。

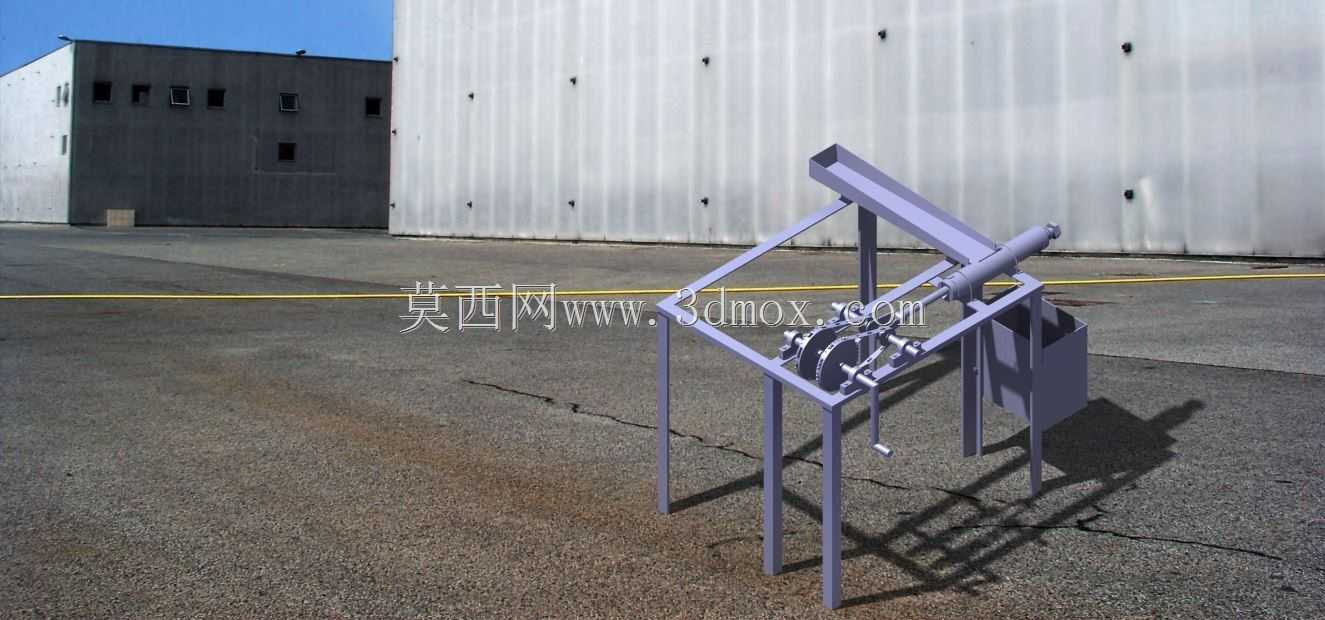

　　从结构布置看，装置采用框架式支撑，四根立式支腿形成稳定的受力边界，上部承托进料导向槽和挤压执行部件，下部留出落料空间，便于在出料位置放置收集箱。进料槽采用倾斜布置，空罐可沿槽体滑入挤压工位，减少人工反复对位的动作。挤压端由手动传动机构驱动，摇臂、齿轮、连杆和压头之间形成明确的力传递路径，操作人员在侧面转动手把即可带动压头往复运动。

　　在实际用途上，该设备并不追求工业线上的高速连续破碎，而是强调小规模回收时的减容效果。松散空罐占用体积大，运输和堆放成本高，经过该装置压扁后，罐体外形被明显压缩，便于捆扎、装袋和集中转运。对于薄铝罐，压头行程足以使罐身失稳折叠；对于较薄的马口铁罐，也可通过重复操作实现压平。设备右侧设置箱体式容纳结构，可用于收集压扁后的罐体，也可作为局部防护和导向构件，避免处理后的工件随意散落。

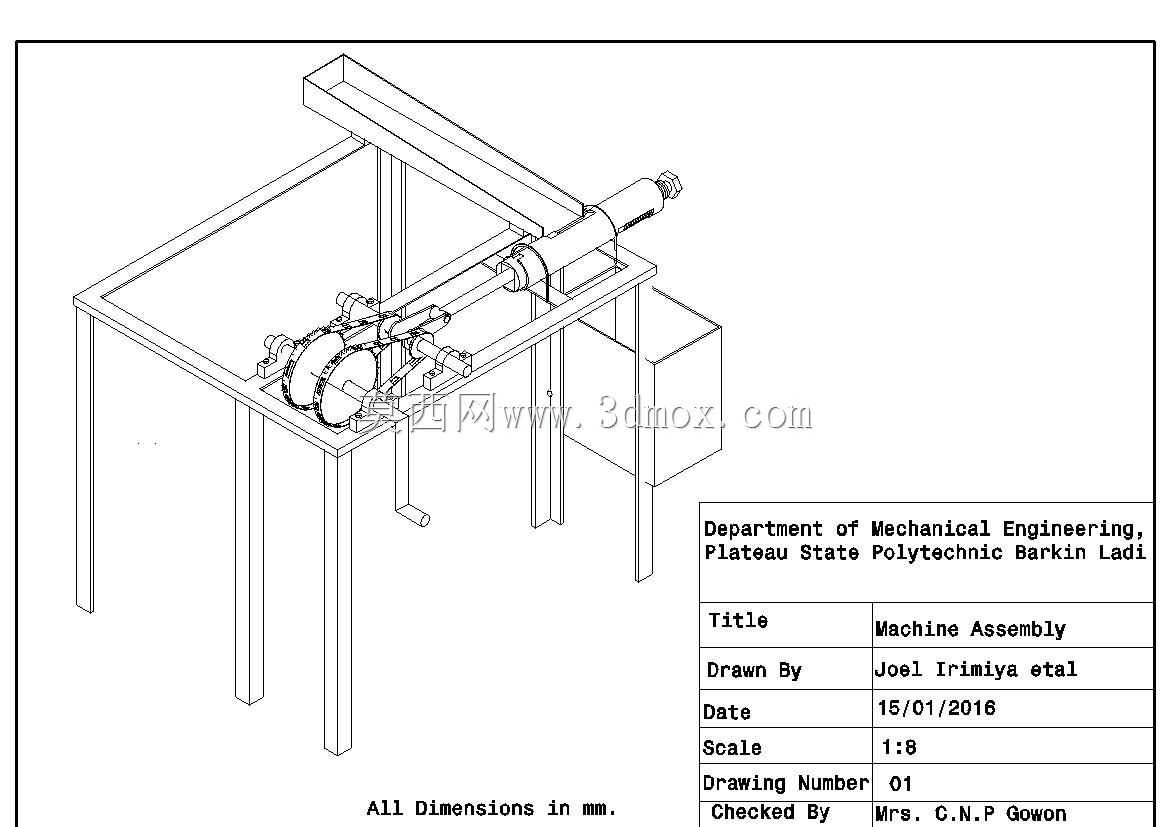

　　设计思路上，装置把人力输入、机械增力和直线挤压结合在一起。手摇端通过齿轮副传递运动，齿轮不仅承担换向和转速匹配，也利用半径差放大力矩；连杆机构将旋转运动转化为压头的近似直线推进，使空罐在固定挡块与活动压头之间承受轴向压缩。框架杆件多采用规则截面，节点位置清晰，便于在三维环境中检查干涉、装配顺序和运动行程。压头与导轨方向保持同轴，能够减少偏载造成的卡滞；支撑腿底部形成较宽的支撑多边形，手摇时整机倾覆风险较低。

　　外形尺寸方面，该装置属于台式与落地式之间的小型处理设备，高度适合成年人站立操作，横向占地小于常规带式输送破碎线。安装时不需要预埋基础，可直接放置在平整混凝土地面或结实工作台旁；若用于长期固定作业，可在支腿底部增加地脚板或膨胀螺栓连接。设备周围应保留手摇回转空间、上料空间和出料箱取放空间，侧面操作区不宜紧贴墙面。进料槽上方需保证人工放罐顺畅，出料端下方则要预留收集容器高度。

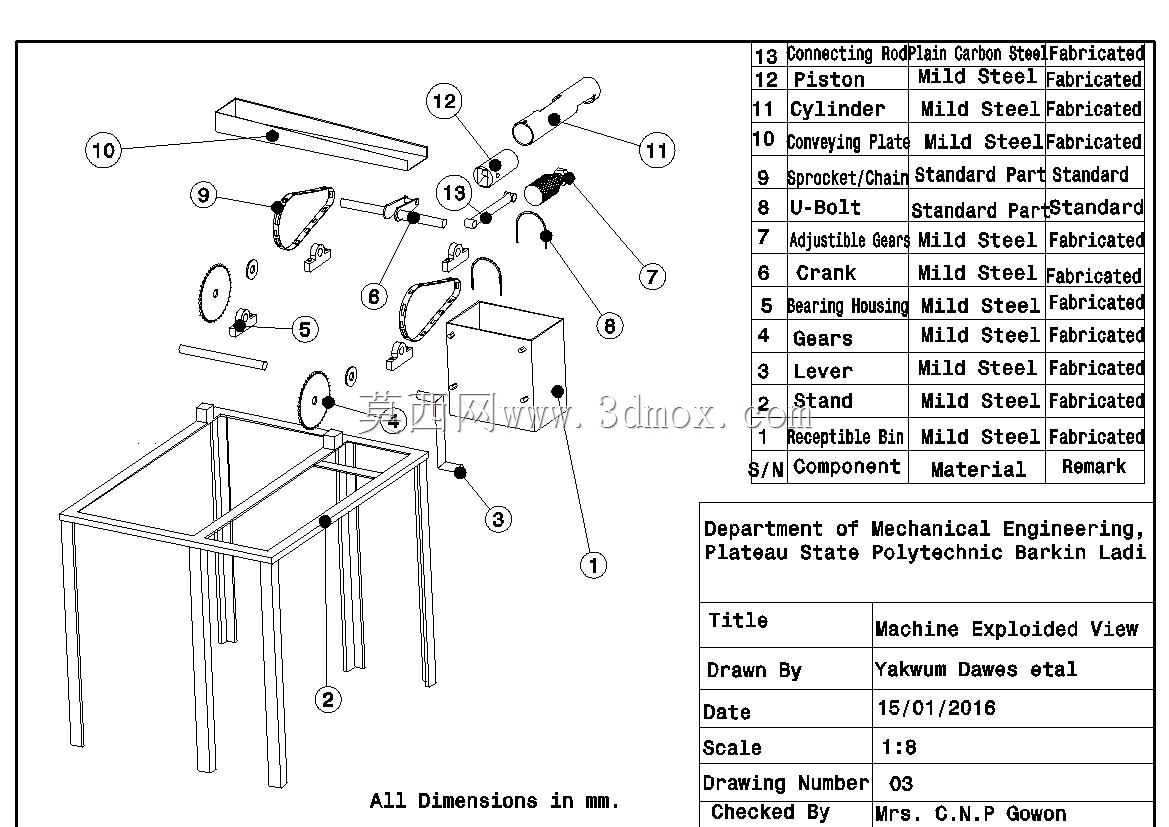

　　从建模和结构评审角度看，该类装置的重点不在复杂曲面，而在运动关系和受力路径。齿轮啮合区需要保证合理侧隙，连杆铰接点应设置可转动销轴，压头行程终点要与进料槽、挡块位置协调。若后续进行工程细化，可在铰接处加入衬套，在压头工作面增加防滑齿纹或可更换耐磨板，在进料槽侧面增加防跳挡边。对于教学模型而言，该装置能够直观展示手动增力、齿轮传动、连杆转换和金属罐体失稳变形的完整过程；对于小型回收场景，则提供了一种低能耗、低门槛、易维护的空罐减容方案。
