小型发电机组燃油通路切换控制阀

　　这类小型燃油控制阀常见于便携式汽油发电机组、小型柴油动力机组以及部分农用小型动力设备的燃油供给回路中，安装位置通常选在燃油箱出油口与化油器或高压燃油泵之间的管路段上，核心作用是通过手动扳动外置手柄，切换油路通断状态，在机组长期停放、转运、维护保养时彻底切断燃油供给，避免燃油因重力持续流入化油器造成油位过高、燃油渗漏、积碳堵塞等现场常见故障。

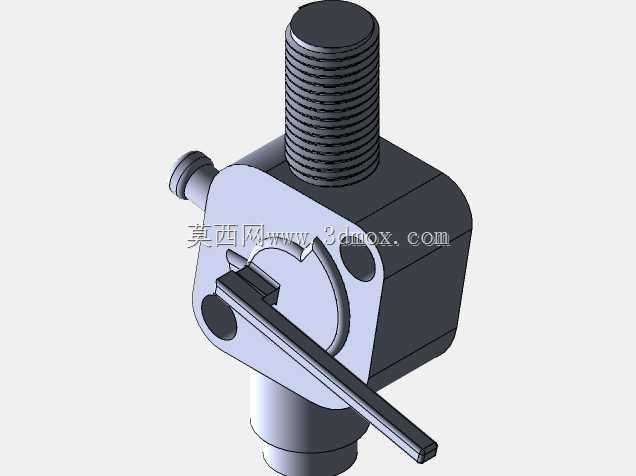

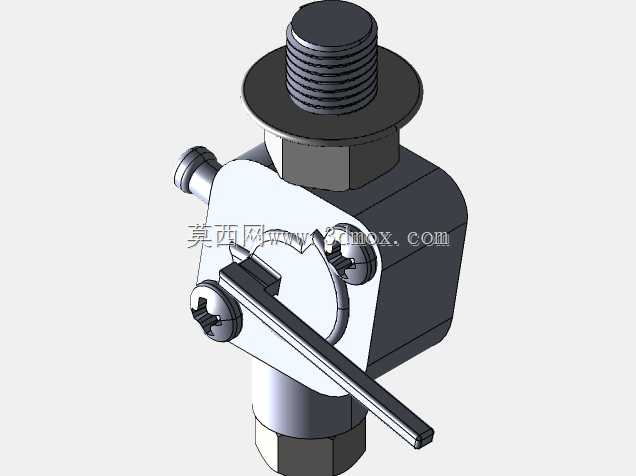

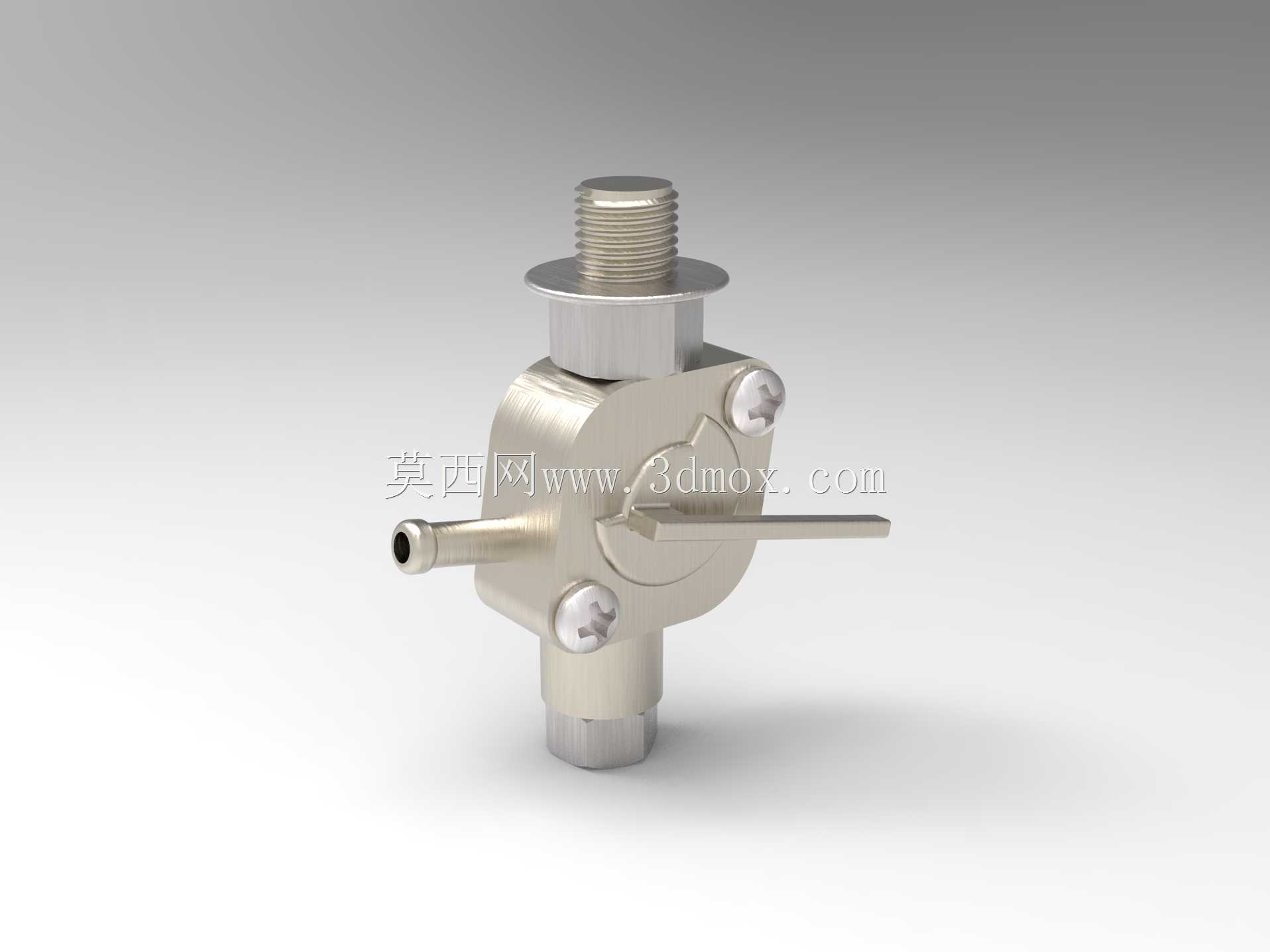

　　从现场安装边界来看，阀体顶部设置外螺纹直通接头，用于直接拧入燃油箱底部预设的出油螺纹孔，螺纹段下方带有六角限位台肩，装配时可通过开口扳手卡紧台肩施加拧紧力矩，避免阀体整体跟转造成密封面错位；阀体侧方伸出两个不同朝向的小直径宝塔插管接头，分别对应燃油入口与出口，插管外壁设计多圈环形倒刺，装配时将耐油橡胶软管推过倒刺段后，再用喉箍锁紧，可在机组运行振动环境下长期保持管路连接可靠性，不会出现软管松脱漏油问题。阀体下部同样设置外螺纹连接段，可适配部分机型的沉淀杯、燃油粗滤组件直接串接，在油路切断的同时完成燃油中杂质、水分的初步沉降过滤。

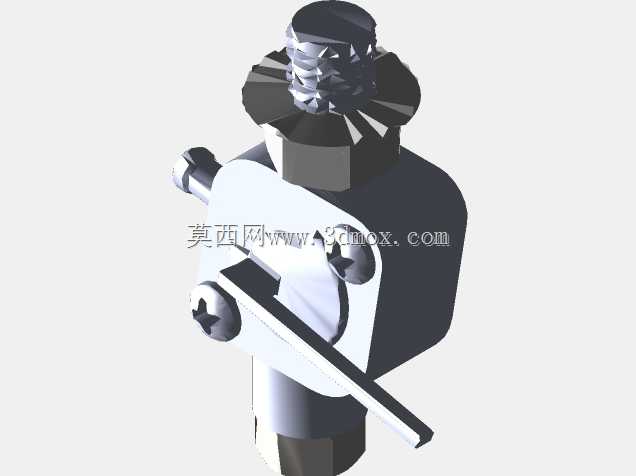

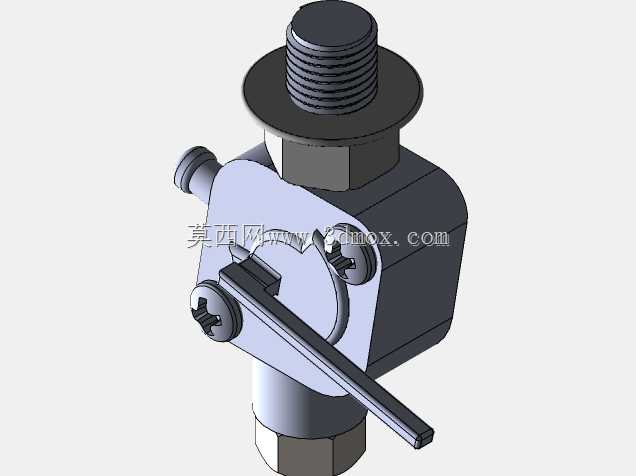

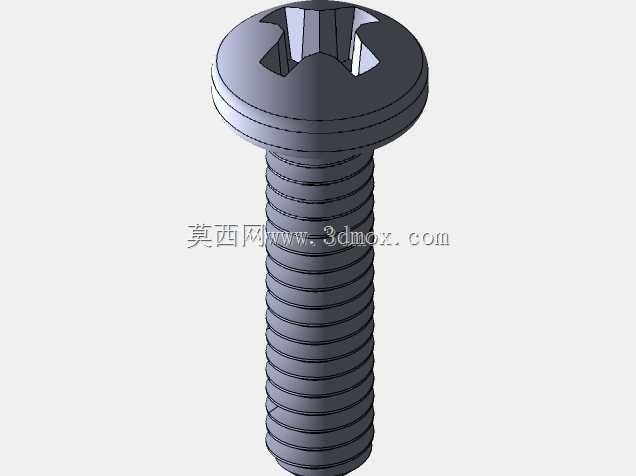

　　阀体主体采用锌合金压铸成型后再做机加工密封面，整体结构紧凑，没有多余的外凸结构，在发电机组机架内部狭窄的安装空间里布置时，不需要预留过大的操作避让区域；侧面的手动操作手柄采用扁平杠杆式造型，扳动旋转角度约90度即可完成全开与全关状态切换，手柄末端做圆角处理，操作人员戴劳保手套也可以快速施力扳动，不会出现打滑硌手的问题。阀体正面两个十字槽盘头螺钉用于将阀盖与主阀体紧固在一起，螺钉拧紧后压紧中间的密封垫片，将阀芯腔完全封闭，防止燃油从结合面渗漏。

　　内部阀芯采用锥形旋塞结构，手柄转动时带动旋塞在阀腔内同步旋转，旋塞上开设的通油孔与阀体进出油道对齐时油路导通，旋转90度后旋塞实体部分封堵油道，实现油路完全截断。这种旋塞结构的流阻在全开状态下非常小，燃油通过时不会产生明显节流压降，能够保证发电机组满功率运行时的燃油供给流量充足，不会因为阀件通流能力不足导致发动机高负载工况下供油不畅、转速掉速。相比常见的塑料本体燃油开关，金属阀体的抗老化、抗燃油腐蚀能力更强，长期接触汽油、柴油以及混合燃气介质时不会出现壳体溶胀、开裂问题，在户外高温、低温交替的使用环境下尺寸稳定性更好，密封副的配合间隙不会因为温度剧烈变化出现偏移。

　　在结构建模过程中，需要重点保证几个配合尺寸的精度逻辑：顶部安装外螺纹的同轴度要相对于阀体主密封面控制在合理范围内，拧入油箱后阀体侧面的油嘴朝向才能符合预设的管路走向，避免安装完成后橡胶管出现强行弯折、油路憋气的问题；手柄的旋转限位结构要在阀盖内部做出对应止挡凸台，保证手柄扳动到两个极限位置时，阀芯通油孔刚好完全对齐油道或者完全封堵，不会出现半开半关的中间状态导致燃油节流；两个侧方油嘴的倒刺外径要和常用的耐油胶管内径做匹配，倒刺的高度差既要保证软管推入时的装配可行性，又要保证工作状态下软管承受油压不会脱出。

　　实际机组装配场景中，这个阀件的操作频次并不高，多数时间处于常开导通状态，仅在机组封存、移动、检修油路时操作，因此手柄的操作力矩设计在人手可轻松扳动的区间，同时阀芯密封副的预紧力要平衡操作力矩与密封性能，既不能因为预紧力过大导致手柄扳动卡顿，也不能预紧不足出现内漏，在阀件关闭状态下即便油箱内燃油存在一定静压，也不会有燃油渗漏到下游化油器侧。阀体表面做金属本色处理，没有额外涂装，避免漆面长期接触燃油后脱落混入油路造成下游喷嘴堵塞，所有外露棱边都做了倒角去毛刺，装配和检修过程中不会划伤操作人员手部或者割破橡胶油管。
