机加工台用螺杆式夹紧虎钳结构

　　这套虎钳结构面向小型铣削、钻孔、钳工修配以及教学实训中的工件装夹场景，整体采用固定钳身与活动钳身配合的经典布局，依靠丝杠旋转带动活动钳身沿导向面平移，从而对毛坯、方料、轴类或小型成型件实施稳定夹持。钳体底部设置带安装孔的凸缘支座，可直接通过螺栓固定在机床工作台、钳工桌或检测平台上，安装边界需要重点核对底座两孔的中心距、孔位直径以及钳身总长度，避免与工作台上的T型槽间距或周边刀具、护罩发生干涉。

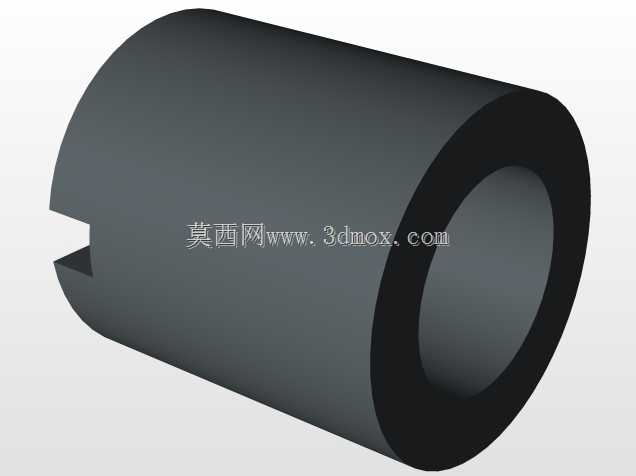

　　从实际用途看，这类虎钳并不追求大吨位液压夹紧，而是强调手动操作的可控性与重复装夹的便利性。操作时通过端部手柄转动丝杠，活动钳身缓慢推进，钳口平行闭合；操作人员可以根据工件材质和加工余量控制夹紧力，既能够满足轻铣、钻孔、攻丝、倒角等工序的定位要求，也适合装配过程中对零件进行临时固定。球形手柄在末端形成较长力臂，旋转时手感直接，丝杠端部的支承结构则用于承受轴向载荷，减少偏载造成的卡滞。

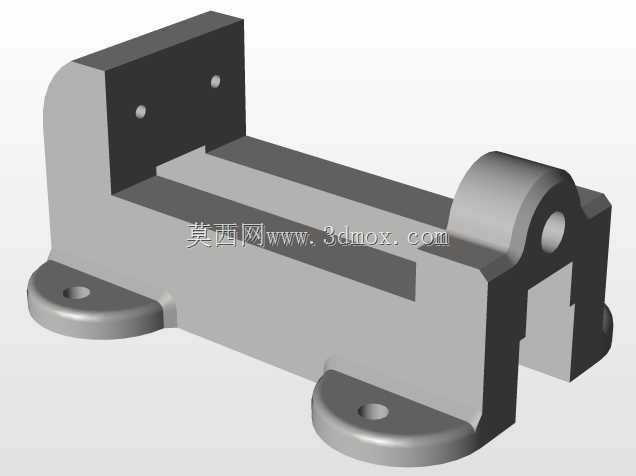

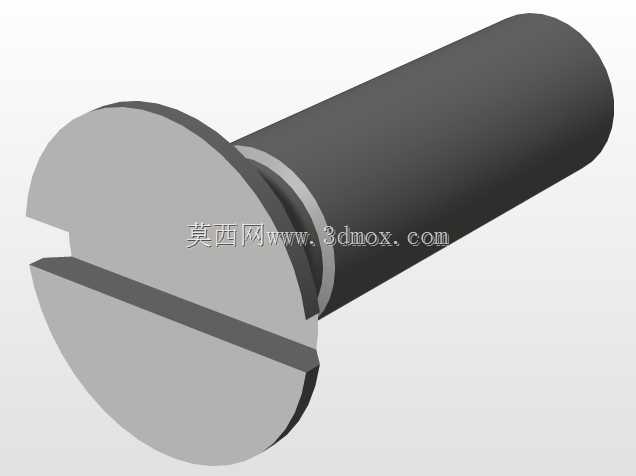

　　结构设计上，固定钳身承担主要基准作用，钳口安装面与底面导向区域需要保持较高的平行度和垂直度；活动钳身沿钳体导轨方向移动，其配合间隙直接影响夹持刚性与运动顺畅度。模型中可以看到钳口、钳身、丝杠、手柄、底座紧固孔等关键要素之间的装配关系，适合用来拆解手动夹具的运动逻辑：丝杠将旋转运动转化为直线进给，固定钳口提供定位基准，活动钳口提供压紧力，底部法兰则把加工过程中的切削反力传递到工作台。

　　在建模和结构复核时，不能只关注外观轮廓，更应检查钳口闭合后的对中性、丝杠轴线与活动钳身运动方向的同轴关系，以及手柄回转空间是否足够。若用于铣床工况，还要考虑切削力方向：通常让主要切削力指向固定钳口，避免活动钳身单侧承受过大载荷；若用于钻削，则应让工件待加工区域尽量靠近钳口支撑面，减少悬伸。底座安装孔周边的凸台厚度、钳身侧壁加强形状和丝杠支承座位置，都会影响装夹后的振动表现。

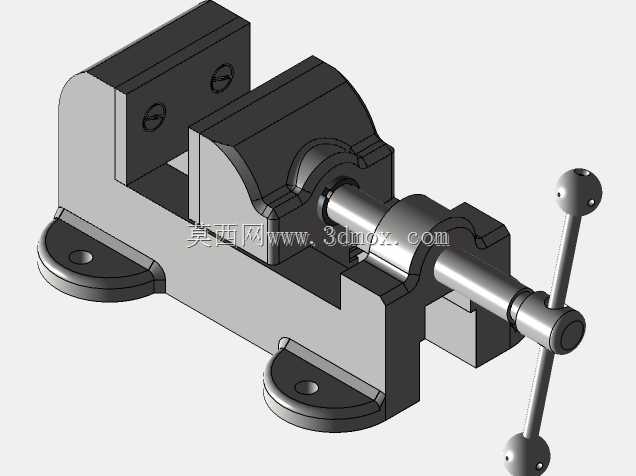

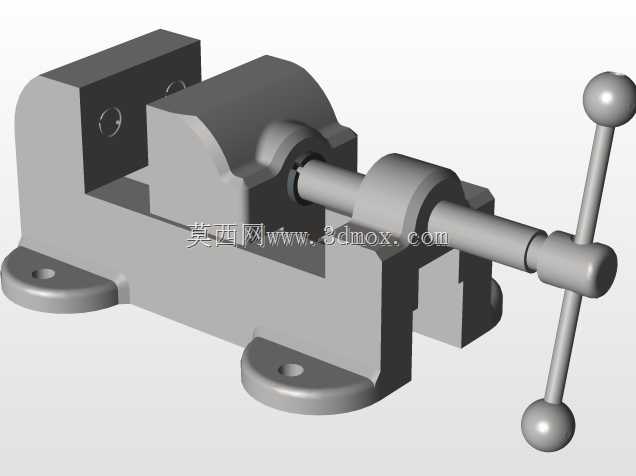

　　外形方面，该虎钳呈现低重心、宽底座的布置，钳体两侧立板形成稳定框架，活动部分位于中部，丝杠沿轴向贯穿并在末端连接操作杆。这样的形态有利于在有限台面上获得较大的开口行程，同时保持钳口高度适中。对于三维设计人员而言，该装配体可作为手动夹具设计参考，用于理解导轨配合、螺纹传动、钳口替换、底座固定和操作空间校核等工程要点；在非标工装开发中，也可在此基础上演变出快动钳、液压增力钳或可换软爪钳等结构。
