ABBIRB2400工业机械臂三维设计模型

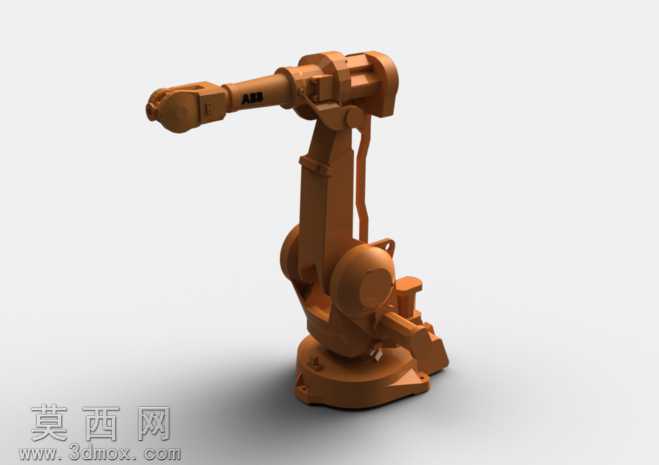

本模型为ABB IRB2400系列工业机器人的高精度三维建模成果，建模过程严格参照该型号工业机器人的真实结构比例与工程参数完成，整体还原度极高。建模阶段采用参数化设计思路，对机器人底座、腰转关节、大臂、小臂、腕部关节以及末端执行器安装法兰等核心结构进行了独立的特征构建，每一处关节的转动副位置、连接结构的装配关系都完全匹配实体设备的运动逻辑，能够直观呈现该款六轴工业机器人的运动范围与结构特点。模型在外观处理上还原了ABB工业机器人经典的橙色调涂装质感，对机身表面的标识位置、壳体的分模线、关节处的线缆走线结构都做了细致的还原，没有过度简化关键结构细节，底座的安装孔位、关节处的连接螺栓凸台等细节特征都清晰可辨，能够满足结构展示、运动仿真、方案演示等多场景的使用需求。从结构设计来看，该款机器人采用经典的六自由度串联关节构型，底座承担整机的支撑与固定功能，腰关节实现整机水平方向的回转动作，大臂与小臂配合完成工作空间内的大范围位置调整，末端三轴腕部结构则负责末端执行器的姿态调整，各关节的尺寸比例经过反复校准，完全匹配IRB2400系列机器人1.5米左右的工作半径参数，能够准确复现实机的作业覆盖范围。模型在材质渲染阶段，针对金属壳体的哑光漆面质感、关节处密封结构的橡胶质感、安装法兰的金属加工面质感都做了区分处理，渲染输出的展示图光影自然，结构层次清晰，能够直观展现机器人的整体形态与结构特征。该模型可用于工业自动化产线的方案布局演示、机器人运动学仿真教学、工业机器人相关的科普展示以及机械设计相关的学习参考，能够帮助使用者快速理解六轴工业机器人的结构组成与关节连接逻辑，无需从零开始进行复杂的整机建模，有效提升相关方案设计与教学演示的工作效率。
