本田S2000汽车离合器主缸结构设计

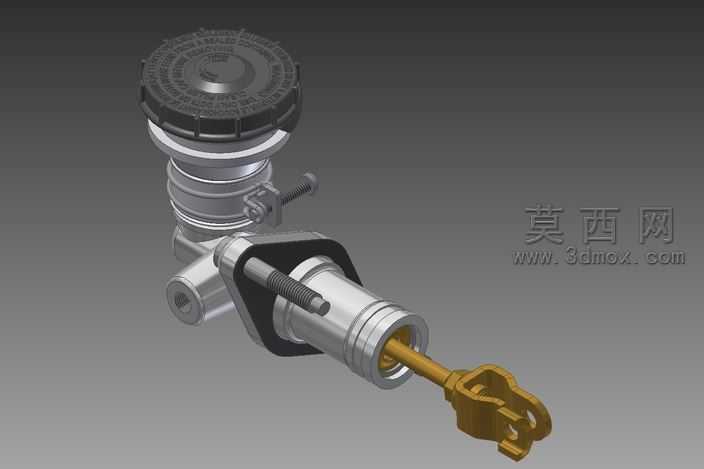

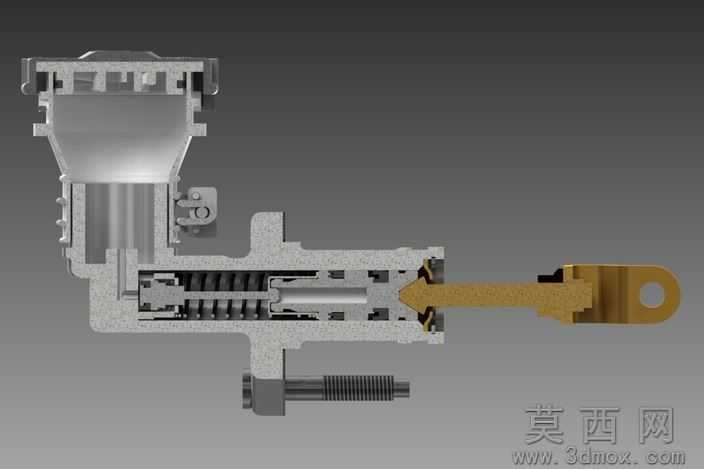

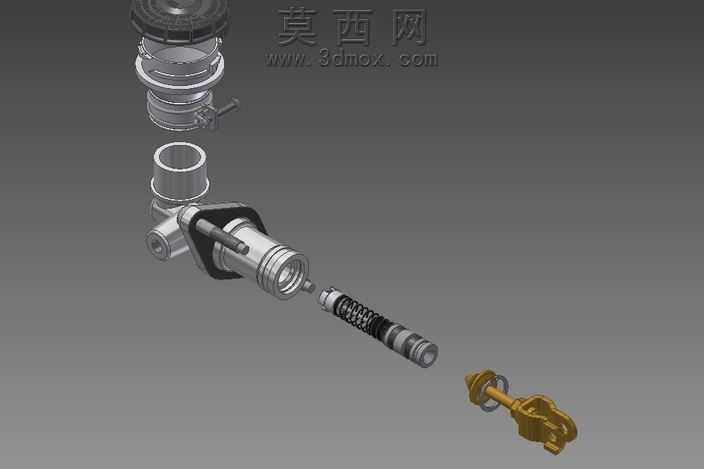

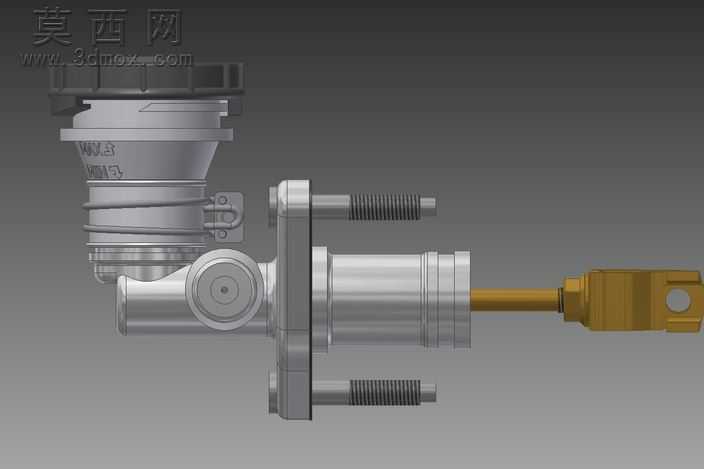

本作品为汽车离合器操纵系统核心部件离合器主缸的三维建模成果，建模过程严格参考本田S2000车型配套部件的实物尺寸与装配逻辑，完整还原了离合器主缸从储液连接端到推杆输出端的全部结构细节。建模阶段首先梳理离合器主缸的工作原理：作为液压操纵系统的动力输入端，主缸需要将踏板输入的机械推力转化为液压压力，通过管路传递至离合器分泵实现离合分离动作，因此建模时优先保证各腔室的同轴度、密封件安装位的尺寸精度，避免出现液压泄漏的结构设计缺陷。模型采用分层拆解的建模思路，将主缸拆分为储液罐连接座、主缸缸体、活塞组件、回位弹簧、密封垫片、输出推杆、端部接头七大独立模块，每个模块单独完成特征建模后再进行虚拟装配，既保证了整体结构的完整性，也清晰呈现了内部零件的装配关系。材质渲染阶段针对不同零件的实际材质做了对应设置：主缸缸体采用压铸铝合金材质，调整金属粗糙度参数还原铸铝件的哑光金属质感，表面做轻微的氧化层质感处理；内部回位弹簧采用弹簧钢材质，添加金属镀铬的高光反射效果，还原弹簧件的表面处理特征；密封皮碗、密封垫片采用丁腈橡胶材质，调整漫反射参数呈现橡胶件的哑光深黑质感，边缘做轻微的圆角处理还原橡胶件的成型特征；输出推杆与端部接头采用碳钢材质，做镀锌钝化的表面质感处理，区分不同金属零件的视觉差异。结构设计上还原了主缸的补偿孔、回油孔结构，活塞组件上的密封皮碗安装槽、弹簧定位座特征都做了精准还原，储液罐连接部位的卡扣结构、油管接头的螺纹特征也完整呈现，保证模型的结构合理性。建模过程中对密封垫片的安装配合做了1:1的尺寸匹配，螺栓安装孔位的位置度严格参考实物数据，确保虚拟装配状态下各零件无干涉、配合关系符合实际装车要求，模型可用于汽车离合系统的结构教学、装配演示，也可作为相关改装部件设计的参考基础。
