传感配套机械零件建模练习合集

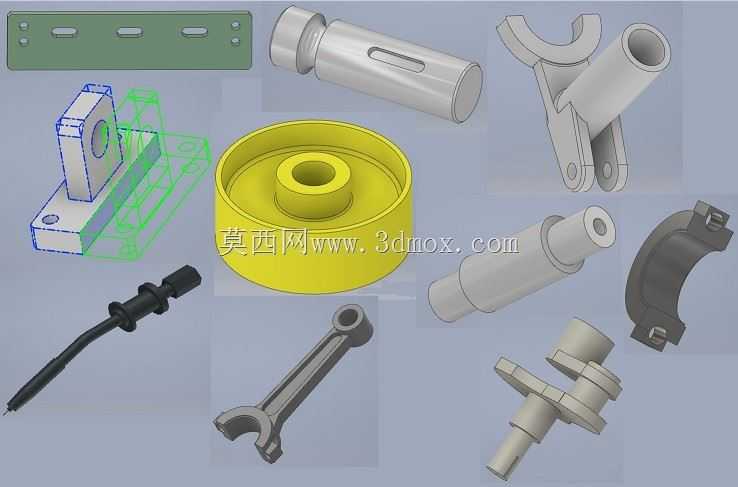

　　这套三维建模练习围绕传感装置及其周边机械结构展开，覆盖了检测设备、小型执行机构和安装辅件中常见的多类零件形态。画面中既有带长槽的圆柱轴件、叉形铰接支座、带中心孔的圆盘类零件，也有细长探测杆、连杆、弯臂、安装板和轮廓复杂的支架，这些结构在位移检测、位置反馈、限位触发、实验台架以及自动化装配单元中都十分常见。建模时不能只把外形画得相似，更要从零件承担的功能出发，理解每一处孔位、槽口、圆角、凸台和配合面存在的原因。

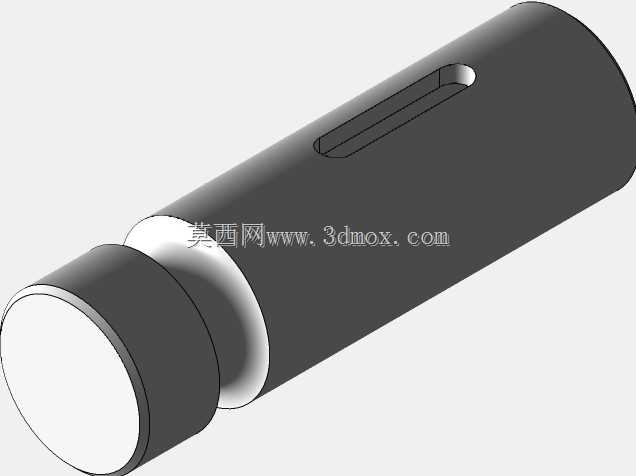

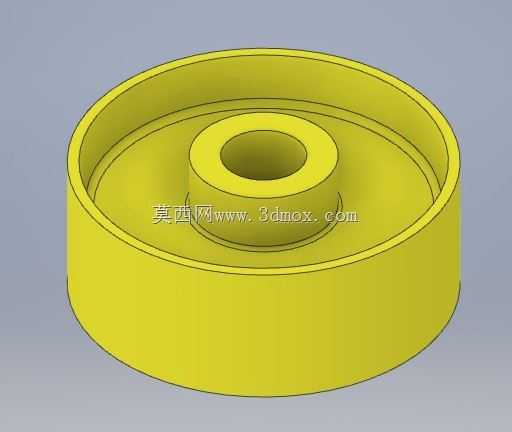

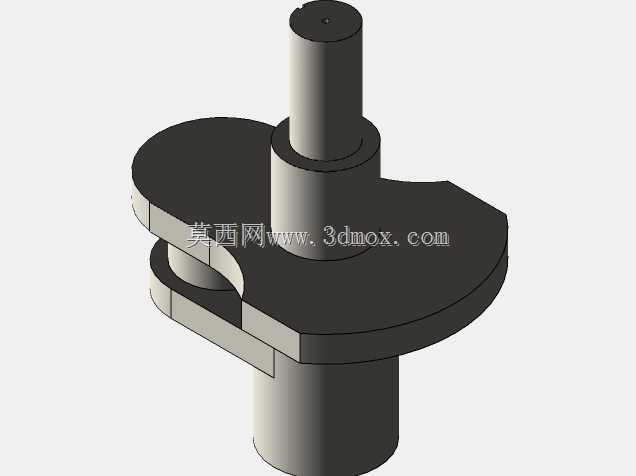

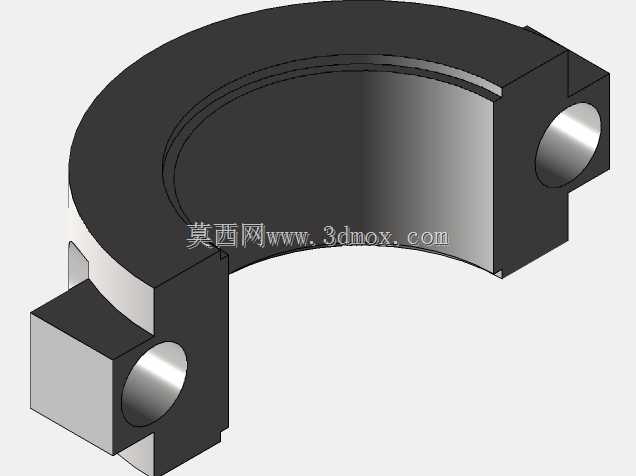

　　轴类零件通常承担回转、导向或支撑作用，外圆面需要与轴承、衬套或安装孔形成配合，键槽和扁位则用于传递扭矩或限制周向转动。细长探测杆前端较细，后端设置连接段，适合在狭小空间内接触被测对象；设计这类杆件时要关注杆身刚度、端部耐磨性以及与传感主体的连接同轴度。圆盘类零件中心设置阶梯孔，外圈形成环形容腔，既可以作为滚轮、绕线轮或限位盘使用，也可在检测机构中承担定位和支承功能。叉形件和弯臂件多出现于铰接传动路径中，两个同轴孔用于安装销轴，端部圆筒用于穿入杆件或连接其他组件，其孔距、开口宽度和壁厚直接影响运动间隙与结构强度。

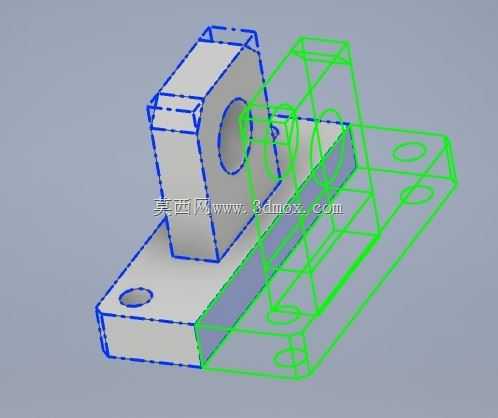

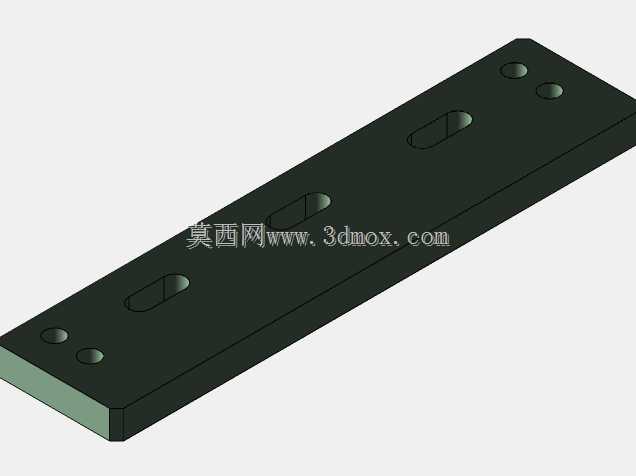

　　安装板类零件看似简单，却决定了整套机构在设备面板或机架上的固定边界。板件上的长圆孔可吸收装配误差，圆孔用于螺栓定位，边缘倒角能够避免装配时划伤线缆或操作人员。支架类零件需要同时满足安装面、避让空间和受力方向的要求，因此模型中常出现立板、底板、加强筋和侧耳组合结构。对于传感器配套件而言，外形尺寸不仅要满足自身强度，还要考虑被测物体运动范围、线缆弯曲半径、紧固件操作空间以及相邻零件的拆装顺序。

　　建模过程中，草图约束是保证结构准确的基础。回转体适合采用旋转特征生成，再通过拉伸切除完成键槽、孔位和平面；板件可先绘制外轮廓，再补充安装孔和倒角；连杆、叉臂等异形件应先确定两端铰接中心，再连接受力轮廓，最后添加过渡圆角。复杂支架不宜一次性堆出实体，而应按基准面、主体壁板、连接凸台、加强结构和细节特征逐步建立，这样后期修改孔距或壁厚时，特征树仍能保持清晰。

　　在实际设备中，这些零件往往不是孤立存在的。轴件可能穿过支座孔并与连杆组成摆动机构，探测杆可能沿导向套直线运动，安装板则把整个检测组件固定在机架上。运动件之间要预留合理间隙，固定件之间要保证接触面贴合，承受冲击或反复载荷的部位应加大圆角并避免截面突变。对于需要加工的部位，圆柱面、端面和孔壁应保持明确的尺寸链；对于仅起防护或避让作用的外形，则可在不干涉的前提下适当简化。

　　整套练习的价值在于把草图、特征、装配关系和工程用途结合起来。通过不同形态零件的反复建模，可以熟悉拉伸、旋转、切除、倒角、阵列、筋板和薄壁结构的使用逻辑，也能建立从功能反推几何形状的设计习惯。完成后将各零件按铰接、固定、导向和传动关系进行装配检查，可进一步验证中心高是否一致、孔轴是否对齐、运动过程中是否存在干涉，从而为传感器机构、检测夹具和小型自动化装置的结构设计提供可靠的三维基础。
