双腔传感壳体带安装法兰结构

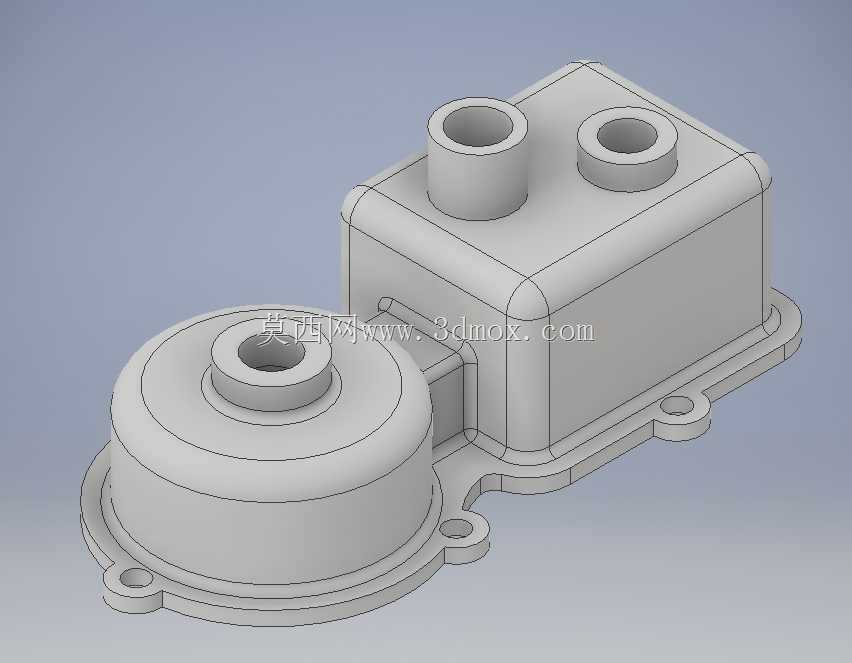

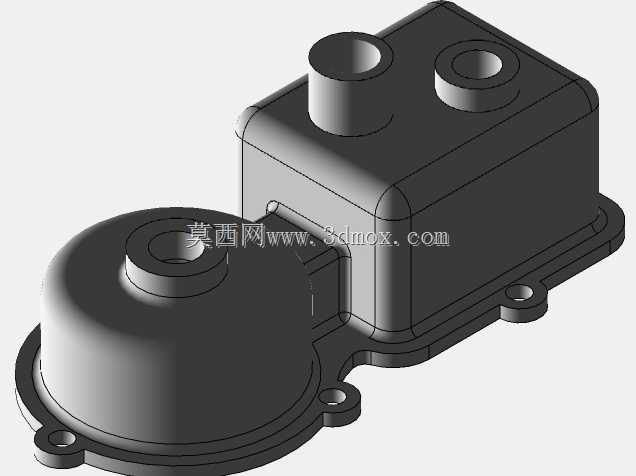

　　这套结构的主体由两个相邻的功能腔体组成，一侧是带圆形法兰底座的矮腔，另一侧是带圆角的矩形高腔，两个腔体通过中间的连接筋整合为一体，底部共用一圈带安装孔的外延法兰。圆形腔顶部设置同轴凸台接口，矩形腔顶面布置两个不同高度的管状接口，所有接口均保留中空通道，用于介质或信号线路的接入。

　　从实际使用场景看，这类双腔壳体常见于小型流体传感单元、压差检测组件或车载执行器的外部防护结构。圆形腔可容纳膜片、感应轮或圆形传感芯体，矩形腔用于布置电路板、接线端子或小型气路元件；三个顶部接口分别对应进气、出气或线缆穿装，底部法兰则负责把整个组件固定在设备面板、支架或管路旁。

　　建模时先把安装边界放在首位。底部法兰沿腔体轮廓向外延展，耳板位置开设通孔，孔位避开内部腔壁和加强筋，保证螺钉装入后不会与内部元件干涉。圆形腔法兰采用多层台阶过渡，既增加与密封垫的接触面积，也能在压铸或注塑时减少壁厚突变；矩形腔四角做圆角处理，避免应力集中，同时让脱模和机加工装夹更顺畅。

　　腔体之间的连接区域不是简单拼接，而是通过侧壁共面和底部加强筋形成连续受力路径。设备运行中，管路插拔、螺钉紧固和振动载荷会先作用在接口与法兰上，连续的外壁可以把载荷分散到整个底座，减少局部开裂风险。顶面两个立管高度不同，较高接口适合插接软管或安装接头，较矮接口可用于封堵、排气或安装调节螺钉，接口根部增加圆角加厚，防止反复插拔后断裂。

　　结构设计上，内部空间按元件装配顺序划分。圆形腔的同轴凸台可作为芯体定位基准，装配时膜片或感应轮沿凸台放入，再通过压盖或卡环固定；矩形腔内部留出平整安装面，电路板可沿侧壁卡槽推入，接线从顶部管接头引出，减少额外线束固定件。外壁厚度保持均匀，法兰和接口处局部加厚，既满足防护强度，也控制整体重量。

　　安装尺寸方面，底部法兰的外轮廓决定整机布局边界，圆形腔一侧需要预留旋转装夹和接头操作空间，矩形腔上方要保证软管弯曲半径，避免管路贴壁产生磨损。安装孔间距以法兰耳板中心为基准，选型时可直接对照支架孔位；顶部接口的中心距和高度差也要纳入整机干涉检查，尤其是相邻传感器、线束和盖板之间的间隙。

　　三维练习中可以重点关注草图与特征的配合关系。主体外形通过少量草图拉伸完成，圆角、凸台和安装孔采用附加特征生成，这样修改腔体高度或接口位置时，只需调整对应草图尺寸，下游特征可同步更新。法兰面与腔体底面设为同一装配基准，便于工程图中标注孔位、壁厚和接口高度，也方便后续出加工图或进行模具拆分。

　　整体结构没有复杂曲面，却覆盖了腔体类零件常见的设计要点：接口密封、法兰固定、内部元件定位、壁厚过渡和装配避让。对传感器外壳、气路控制盒或小型检测装置而言，这种双腔整合形式能减少连接管路和独立支架数量，让组件在有限安装空间内更紧凑，也便于后期维护时整体拆装。
