异形斜切块状结构三维造型练习

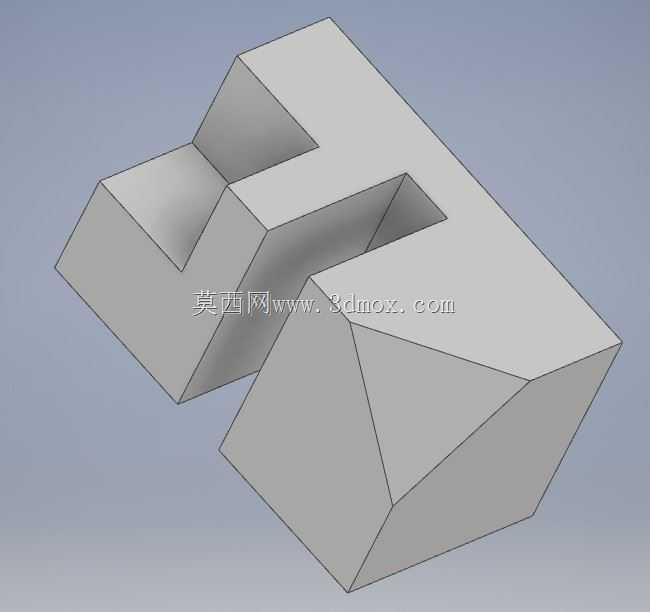

　　这套块状异形结构的造型练习，核心价值在于帮助结构设计从业者建立复杂空间斜面与实体布尔运算的建模思维，它并非直接对应某台量产设备的成品零件，而是从机械结构里常见的斜切支座、异形安装块、焊接工装垫块等真实构件中提炼出的几何特征组合。在车间实际工装设计场景里，这类带多角度斜面、内凹通槽的块体十分常见：比如非标自动化线里用来承托传感器的斜装支座，需要让检测面保持特定倾角来对准工件触发位置；又或者焊接工装里的定位挡块，要避让工件的突出轮廓，同时保证自身安装底面完全贴合工装基板，这时候就会出现类似图中这种外轮廓带斜切面、中部开槽避让的结构。

　　从设计思路来看，这个造型没有采用复杂曲面，全部由平面与直棱构成，难点集中在多个斜面的空间角度约束、开槽特征与外轮廓的相交关系处理上。实际建模时首先要确定基准底面，也就是块体最终安装贴合的平面，所有后续拉伸、切除特征都要以这个基准为参照，避免后续装配时出现安装面悬空、干涉的问题。外轮廓的两处大斜切角，对应真实零件里的避让设计：当块体安装在设备机架上时，周边往往有管线、相邻运动部件的行程边界，斜切角可以在保证块体自身结构强度的前提下，切掉多余实体，既减轻自重，又避免和周边部件发生磕碰。中部的矩形通槽则是典型的让位结构，既可以用来穿过接线、固定螺栓，也能作为相邻零件的插接定位槽，槽体的两个侧壁和底面都有严格的平行、垂直约束，建模时不能只追求外形相似，必须把几何约束关系完全定义，否则后续出工程图时无法标注准确的加工尺寸。

　　从外形尺寸与安装边界的角度考虑，这类练习件在转化为实际加工件时，首先要明确安装底面上的螺栓孔位置——虽然练习模型里省略了孔特征，但真实工况下必须保证孔位距离块体边缘的尺寸满足螺栓安装的扳手空间要求，通常M6的固定螺栓，孔中心到实体边缘至少要留10mm以上的距离，否则装配时套筒无法伸入。斜切面的角度也不能随意设定，比如用来安装传感器的斜面，常见倾角为30度、45度，要匹配传感器的检测距离参数，角度偏差超过2度就可能导致检测信号触发不稳定。块体的整体壁厚也要注意，开槽之后剩余的实体壁厚不能小于5mm，如果是采用铝合金铣削加工，最小壁厚建议不低于3mm，钢制零件则可以适当放宽，但过薄的壁厚在装夹加工时容易产生振刀，导致斜面加工精度达不到要求。

　　在建模实操过程中，这类造型很适合用来练习草图几何关系的梳理：可以先在基准面上绘制完整的外轮廓草图，拉伸得到基础实体，之后再分别建立多个参考基准面，在对应基准面上绘制斜切的轮廓线，用拉伸切除命令完成各个斜面的加工，最后再绘制中部槽的草图进行通槽切除。过程中要特别注意特征的先后顺序，如果先开槽再做斜切，斜切特征可能会把槽的边缘切掉多余部分，导致槽体的实际宽度和设计值不符，这也是新手建模时常犯的特征顺序错误。另外完成实体建模后，可以同步生成配套的工程草图，标注出各个斜面的角度、槽的长宽尺寸、整体外形的长宽高参数，模拟实际加工出图的完整流程，这种练习能快速建立建模和加工工艺之间的关联认知，避免出现三维模型外形好看但无法落地加工的问题。

　　这类几何造型的训练，本质上是在强化工程师对空间实体结构的拆解能力，后续遇到真实设备里的异形支座、安装块、定位工装零件时，就能快速拆分出基础拉伸、斜切、开槽这几类特征，高效完成结构设计，同时提前考虑到安装边界、加工工艺的约束，让设计出来的零件既满足功能需求，又具备良好的加工经济性。
