双侧带耳槽型支撑基座造型练习

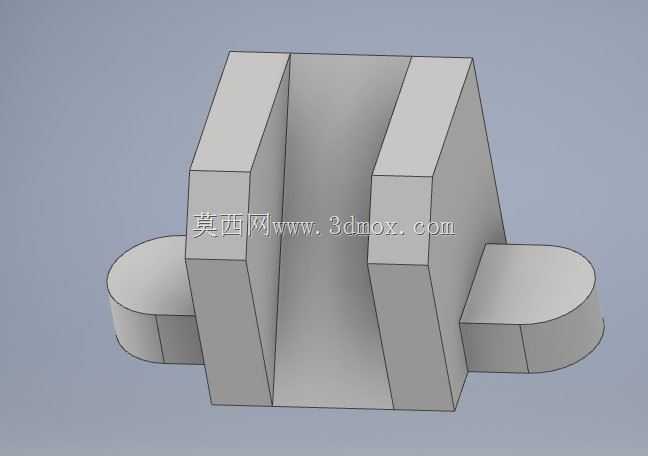

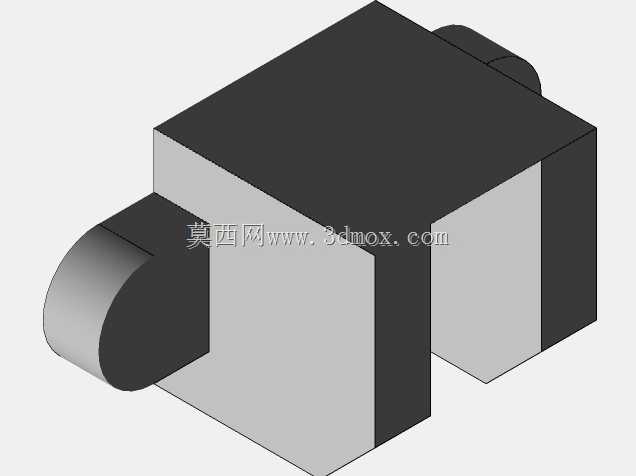

　　这个零件的整体轮廓是一个中间开出通槽的立向支撑结构，槽体两侧的立壁顶部做了斜向切边，左右两端向外延伸出半圆柱端头的凸耳，整体没有复杂曲面，全部由平面、直面和半圆柱面拼接而成，非常适合用来练习拉伸、切除、拔模斜度处理这类基础三维建模指令的实操逻辑。从实际工装夹具的使用场景来看，这类结构常被用作小型工位的定位挡座：中间的通槽可以直接卡入生产线的导轨条或者工装板的立筋，两侧外伸的带耳凸耳上预留出沉孔位置后，就能穿过锁紧螺钉把整个座体固定在铝型材工作台面或者钢板基座上，槽壁的内侧面直接作为工件侧向定位的贴合面，两侧立壁顶部的斜切边一方面是为了避让上方机械手取放工件时的运动路径，避免夹爪下行过程中和座体棱角发生硬碰撞，

　　另一方面也能减少铸件或者机加工件的尖角应力集中，就算工位上频繁受到工件推送的侧向冲击力，立壁和底部底板衔接的转角处也不容易出现开裂变形。做结构设计的时候首先要敲定的是安装边界：底部整个支撑面必须完全落在工作台的安装孔位覆盖范围内，左右两个凸耳的半圆柱外圆不能超出相邻工位零件的安全间距，中间通槽的宽度要比配套卡入的导轨厚度留出0.2到0.5毫米的装配间隙，既不能间隙过大导致座体固定后出现左右晃荡，也不能间隙过小出现装配卡滞、装拆的时候需要强行敲入的问题。两侧立壁的高度要根据待定位工件的侧边高度来定，保证工件靠紧槽壁的时候，贴合接触的长度不低于工件侧边高度的三分之二，避免定位接触面积太小导致工件定位偏斜。

　　凸耳部分做成半圆端头而不是直角方头，首先是半圆轮廓没有外伸的尖角，操作人员在工位上调整工装的时候不会被锐边划伤，其次半圆头的加工走刀路径更顺畅，数控铣削的时候刀具可以顺着圆弧轮廓一次走刀完成外轮廓加工，不需要在直角位置反复换向接刀，能有效降低加工后的接刀痕。建模过程中可以先绘制底部的整体外轮廓草图，把中间槽体、两侧立壁、左右凸耳的二维截面一次性约束到位，先拉伸得到基础的实体坯料，之后再对两侧立壁的顶部斜面做拉伸切除，处理斜角的时候要注意拔模方向和装配方向保持一致，如果这个零件后续是采用注塑或者铸造成型，斜壁的拔模斜度可以直接在这个切边特征上一并设置，不需要后续再额外追加拔模特征。从受力角度分析，

　　座体承受的侧向推力全部通过两侧立壁传递到底部的安装凸耳上，所以立壁和底板衔接的内角位置最好在建模时追加内圆角特征，圆角半径取壁厚的0.3倍左右，既能分散应力，也不会因为圆角过大占用中间通槽的有效通行空间。这类支撑座在3C产品组装工位、小型零件检测工装、物料分料挡停机构里都很常见，不需要搭配复杂的传动组件，仅靠自身的型面轮廓就能完成工件的侧向限位，建模时重点练习草图几何约束、特征先后顺序、装配间隙预留这几项核心能力，把这类基础支撑件的建模逻辑吃透之后，再去做更复杂的夹具座、安装支架类零件时，就能快速理清特征搭建的先后顺序，避免出现草图冗余约束、特征父子关系混乱导致后期修改尺寸时大面积报错的问题。设计时还要注意两侧凸耳的安装孔中心距要和工作台面上的标准孔位间距对齐，孔的轴线必须垂直于底部安装面，保证螺钉锁紧之后整个座体的底面能完全贴紧工作台面，不会出现锁紧后座体翘曲、槽壁定位面偏移的情况。
