带U型半圆槽叉形支座造型练习

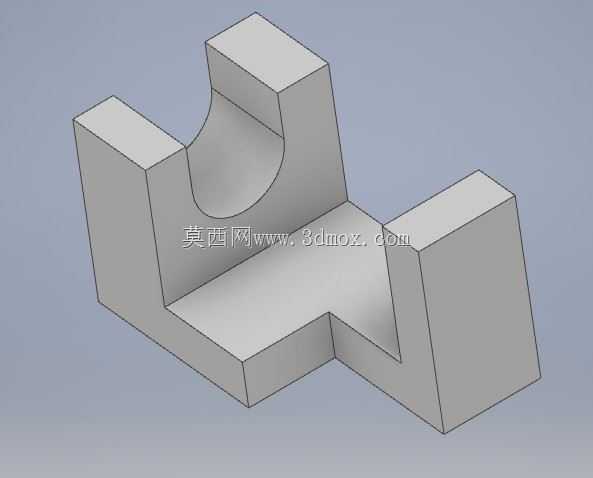

　　这个零件属于典型的叉形支座类结构，整体呈左右对称的U型开口形态，底部为一块水平承托底板，左右两端各竖立一块等高立板，两块立板相对的内侧上部加工出同轴的半圆柱形凹槽，组合后形成一个开口朝上的U型半圆承托窝，这类结构在车间工装夹具、小型设备机架、输送线限位组件以及仪器仪表安装支架中十分常见，主要用来承托圆柱形轴类、杆类工件，比如检测工位上的待加工光轴、小型滚筒的端部支撑、传感器安装杆的定位座，半圆槽可以和圆柱外圆形成面接触，相比V型槽对大直径轴件的包覆面积更大，承压时接触应力分布更均匀，不容易在工件表面压出压痕，很适合用于精密零件的周转支撑或者检测工装的定位部位。

　　从结构设计逻辑来看，底部水平底板承担整个零件的安装基准作用，实际使用时底板上通常会加工出沉头孔或者通孔，通过内六角螺栓固定在工作台面、型材机架或者工装基板上，底板的下表面要求全程铣削找平，保证安装后两块立板的垂直度不会出现偏斜；左右立板从底板两端向上延伸，立板的外侧和底板的端面齐平，没有额外的外凸法兰，整体外轮廓非常规整，在数控加工时可以直接用方料铣削成型，不需要复杂的工装翻面，下料时直接选取厚度对应立板间距加两侧壁厚的矩形坯料，先铣六方保证各面垂直度，再铣出中间的下沉空腔，最后在立板上部铣削半圆槽即可，加工工序非常短，适合作为初学者入门三维建模和加工工艺编排的练习案例。

　　建模过程中可以先从底板的基础拉伸特征入手，先绘制底部矩形轮廓拉伸得到底板实体，再在底板左右两端分别绘制立板的矩形截面向上拉伸，三个实体合并为一个整体后，再在两块立板的相对位置绘制半圆截面，通过拉伸切除或者旋转切除的方式加工出内侧的半圆柱槽，中间底板上方的空腔区域直接通过拉伸切除去除多余材料即可；整个零件没有复杂的曲面、拔模斜度或者圆角特征，所有棱边均为直角，仅半圆槽和立板顶面交接的位置可以根据实际使用需求添加小半径过渡圆角，避免热处理或者受力时出现应力集中开裂，建模时需要重点保证左右两个半圆槽的同轴度，二者的圆心必须处于同一条平行于底板平面的水平轴线上，否则承托轴件时会出现单侧卡滞、轴件倾斜的问题，两块立板的内侧间距要和待承托工件的长度预留合理间隙，间隙过小会出现工件装卡困难，间隙过大则会导致轴件轴向窜动不受控。

　　从安装边界角度考虑，这类支座的整体长宽高尺寸可以根据适配的轴径灵活调整，通常半圆槽的直径要比被支撑轴件的外径大0.1到0.2毫米，形成间隙配合方便取放，立板的厚度要根据支撑负载计算，若用于支撑重型滚筒，立板厚度需要相应加大，也可以在立板外侧增加加强筋提升抗弯能力，本练习模型呈现的是无加强筋的最简结构，适合用来演示拉伸、切除、对称约束这些最基础的三维建模操作，帮助初学者理解支座类零件“基准底板-支撑立板-工作槽型”的三段式结构设计思路，在做造型练习时也可以自行拓展，在底板上添加安装孔、在立板侧面加工螺纹顶丝孔，用来固定穿在半圆槽内的轴件，拓展成完整的实用工装组件。
