叉形开槽定位夹持支座结构练习件

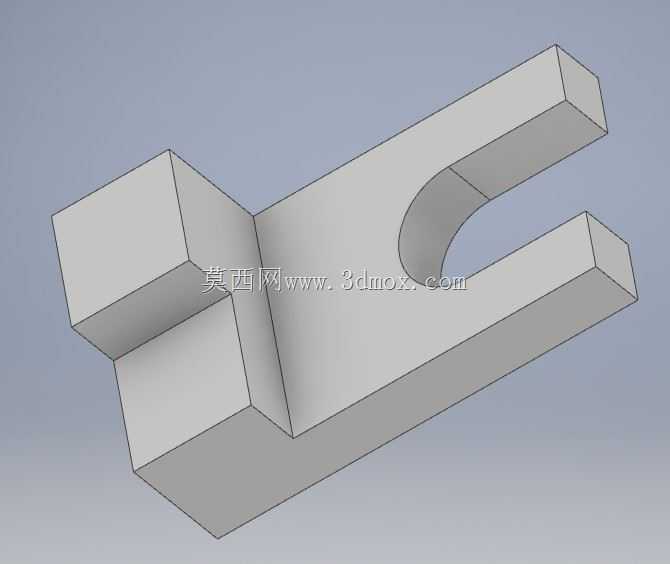

　　在工装夹具、检测工位与小型传动机构的日常设计里，这类叉形支座类零件并不少见。它看起来只是几块长方体的组合，实际承担的却是定位、夹持、导向和限位等基础功能。很多初学者在绘制复杂曲面零件前，往往需要先把正交拉伸、切除、圆角过渡和装配配合关系练扎实，这个练习件正好对应了工程现场最常见的块状支座形态。零件一端为较厚的实体基座，另一端延伸出上下平行的叉臂，中间开出半圆弧过渡的长槽，整体没有复杂拔模或薄壁结构，却能完整体现机械零件从草图约束到三维实体成型的基本思路。

　　从使用场景看，这种结构可用于传感器安装支架、拨叉导向件、滑动挡块、夹具压座或检测台定位块。叉臂之间的开口槽可以容纳销轴、连杆、检测片或其他运动件，槽端圆弧能够减少应力集中，也便于圆柱件在槽内转动或滑移。基座部分厚度较大，适合布置安装孔、锁紧螺钉或焊接面；两条叉臂保持平行，可在装配时形成稳定的双侧约束。与单侧悬臂支架相比，叉形结构在承受侧向力时形变更小，受力路径更清晰：外部载荷先作用在叉臂端部，再沿臂体传递到根部加厚区域，最后通过基座扩散到安装板面。

　　建模时应先确定主基准面，把零件长度方向、宽度方向和高度方向的关系固定下来。草图不宜只画外形轮廓，而要按照加工逻辑拆分特征：先拉伸出主体块，再绘制叉口轮廓进行切除，随后处理槽端圆弧与根部过渡。圆弧半径不能只按视觉效果选取，需要结合槽内配合件直径、板厚和刀具半径综合判断。若槽宽与圆柱销轴配合，应在草图阶段明确名义尺寸和间隙；若槽仅用于让位，则可适当放大开口，避免装配时发生干涉。叉臂端部的直角棱边在实际加工中可根据需要增加倒角，既去除毛刺，也能提高装配引导性。

　　尺寸布置上，基座高度应满足刚性和安装空间要求，过薄会在夹紧时产生弯曲，过厚则增加重量和材料成本。叉臂长度决定了开口槽的有效工作行程，臂体厚度则影响抗扭能力；上下臂之间的距离要与被夹持或穿过的零件厚度匹配，并预留调整垫片的空间。根部是整个零件应力较高的区域，设计时应保证该处有足够的过渡圆角或实体加强宽度，避免在叉臂与基座交接处形成尖锐缺口。安装边界方面，需关注基座底面与工作台面的接触范围、叉臂外伸后与周边护罩或管线的最小间隙，以及槽口中心线相对安装基准的位置度。

　　这类零件的工程价值在于把抽象的草图约束转化为可加工、可装配的实体。绘制过程中，中心线、对称关系、平行约束和圆弧相切关系都直接影响后期修改效率。若采用参数化方式建立槽宽、臂长、基座高度和圆角半径，后续面对不同规格的销轴或安装空间时，只需调整少量尺寸即可衍生新件。对于结构设计人员来说，完成模型后还应切换到装配环境检查：槽内零件是否能顺利装入，叉臂开合方向是否与运动方向一致，基座固定后是否遮挡螺钉操作空间，受力后臂体是否会与相邻部件碰擦。

　　从加工角度看，该形态适合采用铣削方式成型，长方体毛坯一次装夹后可完成顶面、侧面、叉口和圆弧槽的加工。槽端圆弧若用立铣刀直接走刀，需要保证刀具半径小于或等于内圆角半径；若图纸要求更小的圆角，则应考虑电火花或后续修磨。平面度、平行度和槽口对称度是这类支座的关键精度项目，尤其在它作为定位件使用时，叉臂支承面的偏差会直接传递给被夹持部件。

　　因此，这个练习件虽然造型简洁，却覆盖了机械结构设计中非常典型的几何处理方式：用规则实体保证加工便利，用开口叉槽实现功能避让，用圆弧和厚壁根部控制应力，用基准统一保证装配精度。对三维建模学习者而言，把这种基础件做规范，比单纯追求外观复杂更有实际意义。
