带半圆弧卡口的U型块状定位支座

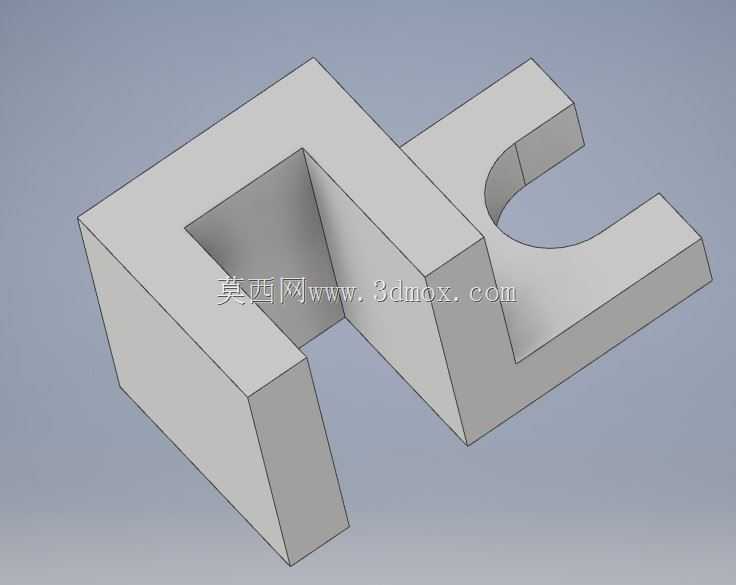

　　这个块状定位支座的结构并不复杂，却很适合用来梳理实体建模中“先定轮廓、再做切除、最后校核边界”的基本思路。零件整体呈U型开口布局，一侧为封闭的矩形槽腔，另一侧延伸出带半圆弧卡口的叉形支臂，两类特征在同一基体上连续过渡，没有额外装配关系，属于典型的一体式机加工练习件。

　　从使用场景看，这类零件常见于工装夹具、检测台架或小型设备的限位部位。矩形槽腔可以套在导轨、立板或方管端部，提供较大的贴合面，限制零件在水平方向的窜动；半圆弧卡口则用于抱住圆轴、销柱或管路外壁，在拆装时不需要沿轴向完全抽出配合件，只需侧向推入即可完成初步定位。实际工位上，它往往承担“粗定位+辅助承托”的作用：槽腔负责确定主体方位，圆弧口负责约束圆柱件的径向位置，后续再通过紧定螺钉、压板或快夹完成锁紧。

　　结构设计上，零件壁厚保持均匀，外轮廓以直线面为主，便于在铣床或加工中心上通过平口钳装夹完成六面加工。U型槽的内角与外壁转角需要重点关注：若按尖角绘制，数控加工时刀具半径会在根部留下残料，装配时也会产生应力集中；建模时应根据所选立铣刀直径预留内圆角，或在图纸中明确根部清角要求。半圆弧卡口的直径要与被支承圆件形成合理配合，间隙过小会导致推入困难，间隙过大则失去定位意义；若用于频繁拆装的工位，可在卡口开口处做小倒角，引导圆件顺利滑入。

　　外形尺寸方面，建模时应先确定总长、总宽、总高三个包络尺寸，再反推槽腔宽度、槽深和卡口半径。矩形槽的两侧立壁高度决定了与方导轨的接触长度，壁高过小容易偏转，壁高过大则增加材料占用和开合行程；圆弧支臂的厚度要与卡口直径匹配，保证卡口两侧有足够材料承受侧向撑开力。安装边界上，零件底面可作为主要基准面，放置在工作台或基板上；若需要固定，可在底板区域增设沉孔或腰形孔，但孔位不能侵入U型槽和圆弧卡口的受力截面。

　　三维练习时，草图绘制应集中表达外轮廓、槽腔轮廓和圆弧中心位置，避免在草图中堆叠过多倒角和细小工艺特征。实体阶段可先拉伸整体毛坯，再通过切除命令生成矩形槽和半圆弧口，最后统一处理倒角、圆角与边线。这样的建模顺序不仅特征树清晰，也方便后续调整槽宽、卡口半径和支臂长度。对于结构设计人员来说，该件的价值不在于复杂曲面，而在于训练基准选择、配合间隙、加工可达性和安装空间之间的平衡。
