多孔阶梯式法兰连接盘结构造型

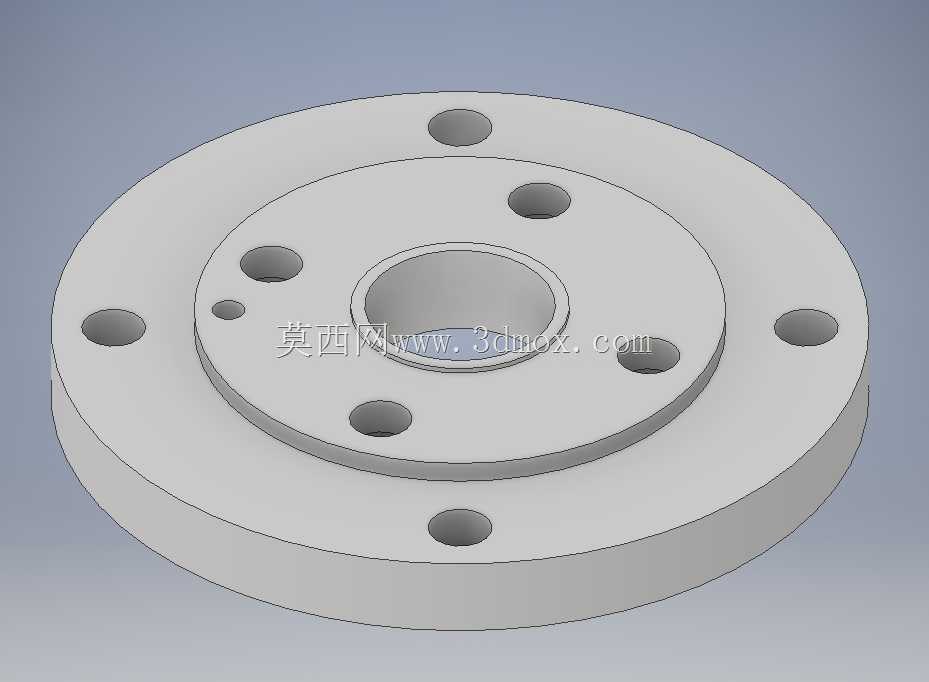

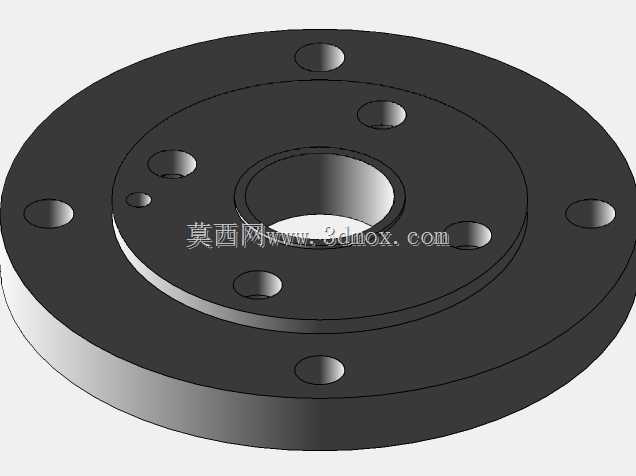

　　该盘类连接零件属于典型的法兰式安装基座结构，整体采用同轴回转体叠加成型，主体由大直径薄法兰底板与上方小直径凸台两段同轴圆柱构成，中心开设贯通式轴孔，用于穿装传动轴、定位芯轴或者作为介质流通通道。零件外圆轮廓规整，所有回转面均围绕同一中心轴线布置，同轴度控制是该零件加工与建模的核心要点，若各段圆柱轴线出现偏移，装配后会出现连接面贴合不严、轴件卡滞、运行振动超差等问题。

　　从安装布局来看，底部大直径法兰盘沿圆周方向均匀分布多组贯通安装孔，孔位围绕中心轴线呈环形阵列排布，不同孔径的孔位分层布置：外圈大孔用于穿装高强度连接螺栓，将整个盘体固定到设备机架、泵体端面、减速器输出侧或者工装基座上；内圈凸台区域分布的中小孔径孔位，用于安装附属端盖、定位销、传感器支架或者密封压盖。大小孔位错开排布，避免螺栓安装空间互相干涉，同时保证扳手操作留有足够余量，现场装配时不需要额外加工避让缺口。

　　该类法兰连接盘在工业现场应用场景十分广泛，常见于泵阀进出口连接、减速机输出端转接、自动化设备回转工作台基座、液压站管路对接、试验台工装安装板等部位。作为中间转接零件，它一方面承担轴向定位作用，上方凸起的台阶轴颈可以嵌入配对零件的定位止口内，实现径向快速对中，抵消装配时的位置偏差；另一方面大直径法兰面提供足够的压紧接触面积，螺栓拧紧后接触面压强分布均匀，能够传递较大的轴向载荷与扭矩，避免连接部位出现松动滑移。

　　结构设计层面，阶梯式的凸台造型并非多余结构：凸起的台肩首先起到轴向限位作用，配对零件套装到中心轴颈后，端面直接抵靠台肩面，无需额外加装定位套即可确定轴向安装位置；其次台肩将密封面与螺栓安装面分隔开，若用于管路或者液压工况，台肩内侧可以放置O型密封圈或者密封垫片，螺栓锁紧时垫片受压变形填充微观间隙，防止油气、水或者工艺介质从结合面泄漏。盘体上不同直径的孔位做了明确功能区分，小直径孔多为定位销孔，装配时先穿入锥销完成两件零件的位置锁定，再拧紧外圈螺栓，拆解后重新装配也能复位到原有位置，不会出现相位偏移。

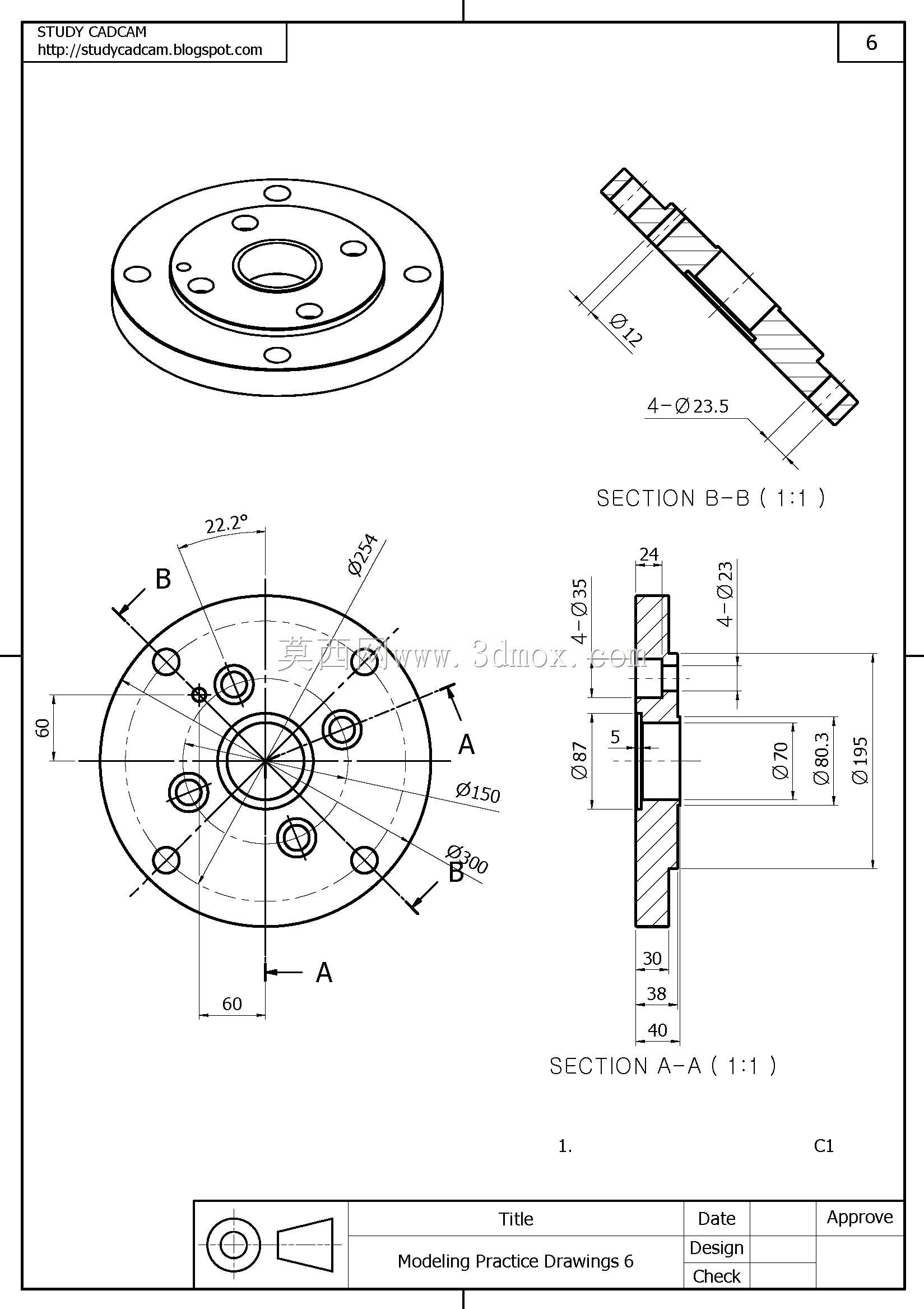

　　建模过程中，先绘制中心回转截面草图，通过旋转命令生成基础盘体毛坯，再按照孔位的分度圆直径、角向间距逐一绘制孔位草图，使用拉伸切除完成通孔加工，阵列时优先采用圆周阵列方式，保证所有孔位相对于中心轴线的角度误差均匀分布。需要注意孔边与盘体外圆、凸台外圆之间保留足够的壁厚，避免钻孔后出现局部壁厚过薄、受力开裂的问题；贯通孔两端可根据实际工艺需求添加微小倒角，去除钻孔产生的毛刺，也引导螺栓顺利穿入。

　　安装边界方面，盘体总厚度由底部法兰厚度与上方凸台高度共同组成，设计时底部法兰厚度需满足螺栓预紧力下的刚度要求，防止压紧后盘面发生翘曲；凸台高度需匹配配对零件的止口深度，保证两件结合面能够完全贴实，不会出现凸台顶死、法兰面留有缝隙的情况。外圈螺栓孔的分度圆直径要小于法兰外圆直径，孔外侧预留足够的法兰边宽度，保证螺栓压紧力作用在实体材料区域，不会出现边缘崩裂。中心通孔的尺寸根据穿装轴件的外径配合公差确定，间隙配合时孔尺寸略大于轴径，方便装配；若需要定心精度较高，可选择过渡配合，压装后消除径向窜动。

　　实际选型使用时，若该连接盘用于旋转工况，还需要对整个盘体做动平衡校核，多孔结构本身对称布置已经抵消了大部分不平衡质量，加工后仅需少量去重即可满足高速运转要求；若用于静密封连接场景，则重点检查两端面的平面度与表面粗糙度，端面加工纹路为同心圆方向时密封效果优于径向走刀纹路，能大幅降低垫片被介质冲蚀泄漏的概率。整体结构没有复杂曲面，加工工艺性好，常规车削、钻削工序即可完成全部加工，制造成本低，互换性强，是机械传动与管路连接系统中十分常用的基础转接零件。
