双弯向带三角法兰排气弯管结构

　　该类弯管构件常见于小排量动力单元、紧凑舱内排气引出段、试验台架气路转接以及小型空压机的出口管路中，核心作用是在有限安装空间内完成气流走向的两次偏转，同时通过端部三角法兰把管路可靠固定在机体接口上。现场布局里，机体侧接口往往被周边罩壳、线束、支架或相邻部件包围，直管或单段弯头无法避开干涉区，因此管路需要先沿一个方向抬升，再在空间中转向第二个方向，使末端管口朝向预留的排气或接管位置。三角法兰端承担密封与定位双重功能，三个安装孔围绕中心通道分布，孔位形成近似三角形的连接轮廓，相比圆形法兰更节省平面占用，也适合机体表面局部空间狭窄的安装面。法兰背面与机体贴合，装配时依靠紧固件压紧密封面，弯管主体则从法兰中心孔延伸而出，管壁过渡连续，

　　避免局部截面突变带来的气流阻力增加。从结构设计思路看，建模时先确定两端接口的空间位置：下端以法兰贴合面为基准，中心孔与机体出口同轴；上端管口根据避让后的走向确定轴线方向和高度。中间段不是简单拼接两个标准弯头，而是通过空间扫掠形成连续流道，弯转半径需要兼顾成型可行性和气流顺畅性。弯曲半径过小会造成内壁褶皱风险增大，也会使排气阻力上升；半径过大则会增加外形包络，容易与周边零件发生碰撞。三角法兰的厚度根据连接刚度确定，过薄会在压紧和振动工况下产生翘曲，过厚则增加重量并占用轴向空间。三个安装孔周边保留足够的实体宽度，使螺栓压紧力能够均匀传递到密封区域，孔边到法兰外缘的距离也要满足扳手操作和边距强度要求。外形尺寸与安装边界方面，

　　法兰轮廓决定了底部最小安装平面，三个孔位构成紧固件布置范围；弯管主体向上延伸后发生空间转向，末端圆筒接口保持等径或近似等径截面，便于与后续软管、卡箍或焊接管路连接。实际校核时需要关注几条关键边界：一是法兰贴合面到弯管第一段弯曲起始处的直段长度，该段过短会影响密封面附近刚性；二是弯管外侧轮廓与相邻部件的最小间隙，尤其在热态工作条件下，管壁温升后仍需保留安全距离；三是上端管口朝向，应保证后续管路装配时卡箍或紧固件具有操作空间；四是三角法兰三个孔的相对位置，必须与机体接口孔系一致，否则现场无法直接安装。管壁厚度沿流道方向保持均匀，有利于成型和受力均衡。法兰与弯管交接处采用圆角过渡，可降低应力集中，也能减少振动工况下焊缝或根部开裂的风险。

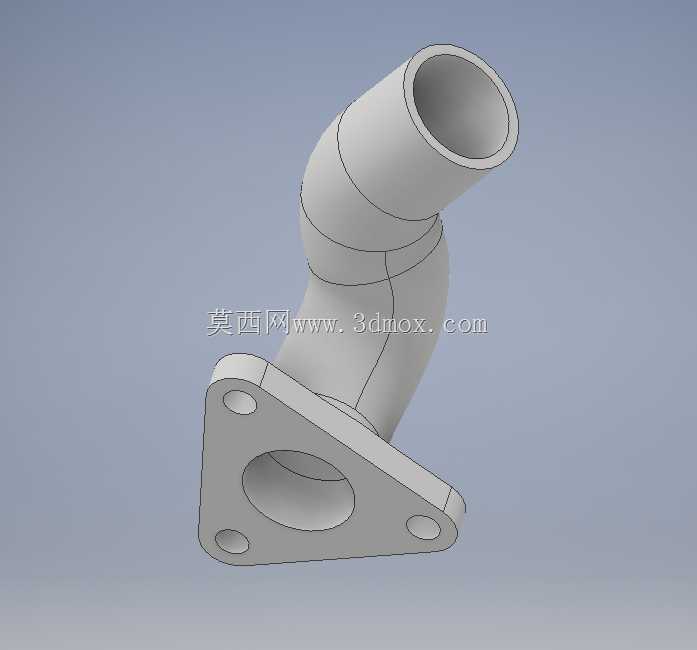

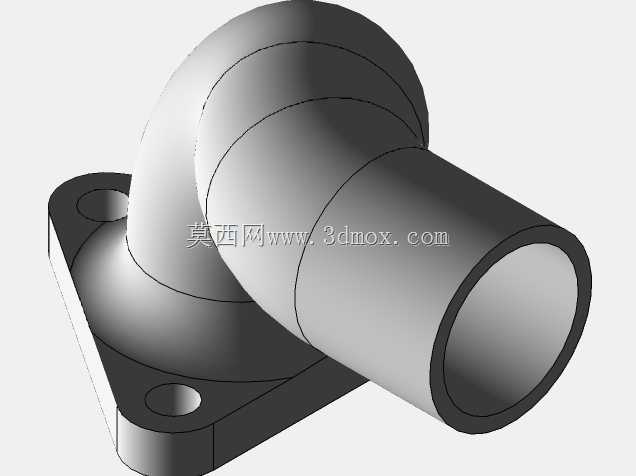

　　若用于排气场景，该区域长期承受热冲击和机体振动，结构连续性比单纯追求外观光顺更重要；若用于普通气路转接，则重点控制内孔通畅性和接口同轴度。模型在形态上完整表达了三角安装法兰、三个紧固孔、中心贯通流道、双方向弯曲管身以及上端圆形接口，结构层次清晰，既可用于管路布置干涉检查，也可作为法兰连接、空间扫掠、薄壁管件设计的练习参照。设计过程中还应结合整机姿态判断弯管最低和最高轮廓点，确认维修时无需大范围拆解周边部件即可完成装拆。管口端部保留适当直段，能够提高卡箍连接的稳定性；法兰孔位方向则应顺应螺栓装入角度，避免被弯管自身遮挡。整体结构没有复杂附加特征，重点在于空间轴线规划、连接面密封、弯转段避让和安装可达性之间的平衡。
