带铰接耳座的多孔安装支座结构

　　该零件属于小型机械连接支座类构件，整体由矩形安装底板与侧置铰接耳座两部分构成，在轻工输送线、小型工装夹具、检测台架以及传感器安装支架中较为常见。底板承担整机固定与载荷传递作用，耳座则用于铰接连杆、摆杆或浮动压头，使被连接件能够绕孔轴产生小角度摆动，补偿装配误差并释放附加弯矩。

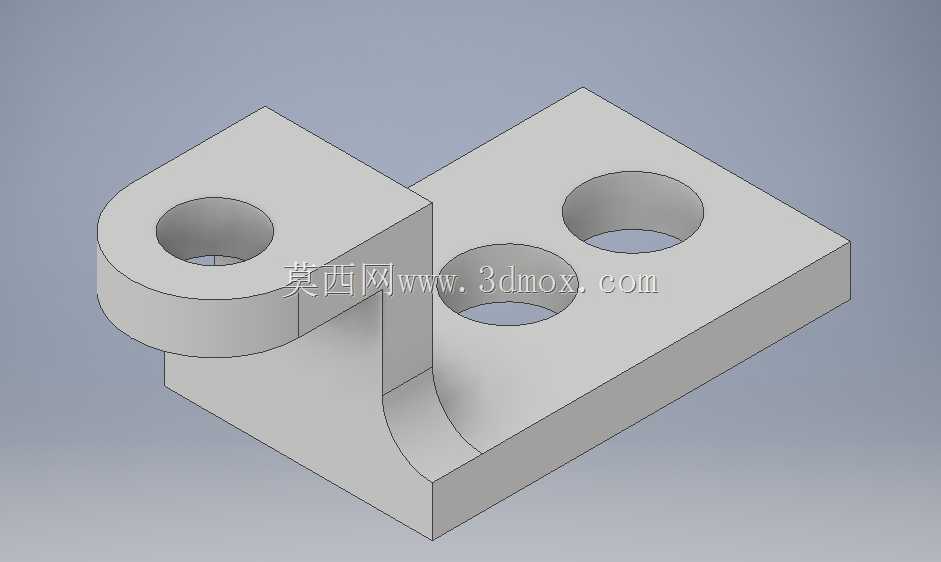

　　从结构布局看，底板为等厚薄板，平面上开设三个贯通圆孔，孔位呈分散布置，可配合内六角螺钉或螺栓将支座锁定在机架台面、型材框架或设备基座上。多孔布局能够提高抗倾覆能力，当耳座承受侧向拉力或周期性摆动力时，螺钉群可共同分担剪切与拉拔载荷，避免单点固定造成的松动。底板边缘保持直角过渡，便于在密集安装空间中贴靠定位面，也可在装配时通过侧边靠紧挡块实现快速找正。

　　耳座位于底板一端并向上竖起，顶部为带同轴通孔的圆柱凸台，孔轴线与底板平面平行，用于穿入铰接销、短轴或螺栓。圆柱段下方通过立板与底板相连，立板与底板交接处采用圆弧过渡，能够显著降低转角处的应力集中，在反复摆动载荷下减少裂纹萌生风险。耳座孔与底板安装孔的轴线呈空间垂直关系，这种正交布局适合把水平面内的固定支撑转化为垂直面内的回转连接，常见于压紧机构、连杆驱动单元和可调限位组件。

　　建模时可先绘制底板轮廓并拉伸成实体，再在草图中定位三个安装孔并执行切除拉伸；耳座部分通过侧面草图建立立板与圆柱头的组合截面，拉伸后与底板合并，铰接孔采用同轴切除完成。根部圆角需在主体合并后添加，圆角半径应兼顾铸造或铣削工艺可行性，避免过小导致刀具难以下刀，也避免过大侵占底板有效安装面积。孔口边缘可根据实际需要设置倒角或沉孔，若采用螺钉沉头安装，沉孔深度应保证螺钉头不高于底板表面，防止上方配合件发生干涉。

　　尺寸边界方面，底板长度决定支座沿铰接轴线垂直方向的跨距，宽度影响螺钉孔间距与支撑稳定性，厚度则与耳座高度共同决定整体刚性。耳座中心高是关键装配尺寸，它决定铰接点相对安装面的高度，设计时需与配装连杆的运动轨迹匹配；中心高过小会限制摆杆下摆空间，过大则会增大立板弯矩并使螺钉承受更大拉力。铰接孔直径需与销轴形成间隙配合，推荐采用基孔制常用间隙配合，保证转动灵活同时控制径向窜动；安装孔直径通常比螺栓大一定间隙，便于装配时微调位置。

　　在实际使用中，这类支座常承受沿耳座孔径向的拉力以及摆动产生的交变载荷，因此底板厚度、立板厚度和圆角半径需要结合负载校核。若用于频繁摆动的机构，耳座孔内可压入耐磨衬套，底板底面可增加定位销孔提高重复安装精度；若用于静态传感器支架，则可适当简化圆角与衬套结构，优先保证安装面平整和孔位准确。零件外形规整、加工特征清晰，既适合作为铣削件直接生产，也可作为铸造或焊接支座的结构原型，用于验证连接点高度、孔距和运动干涉关系。
