赛车悬架运动学结构三维设计方案

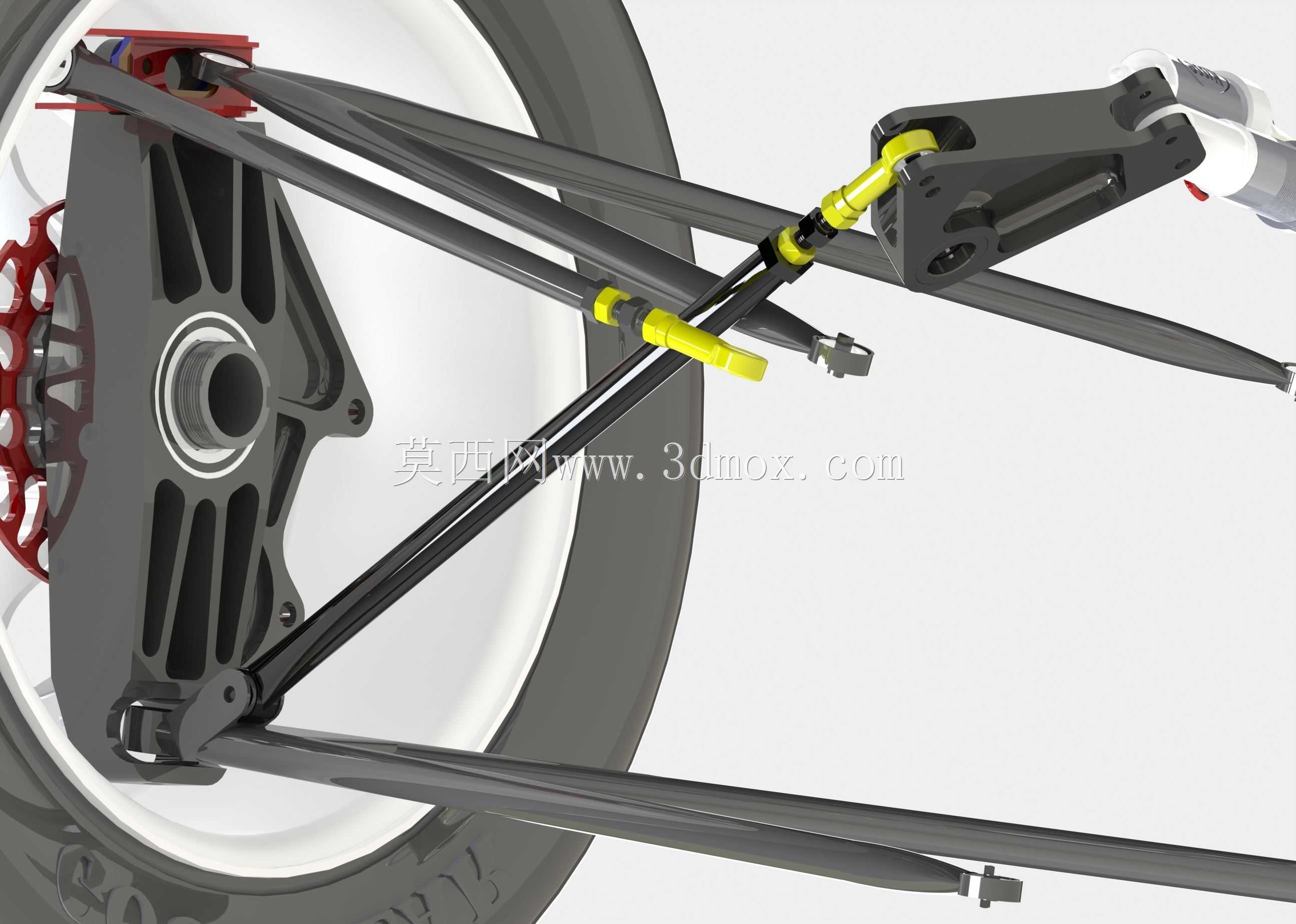

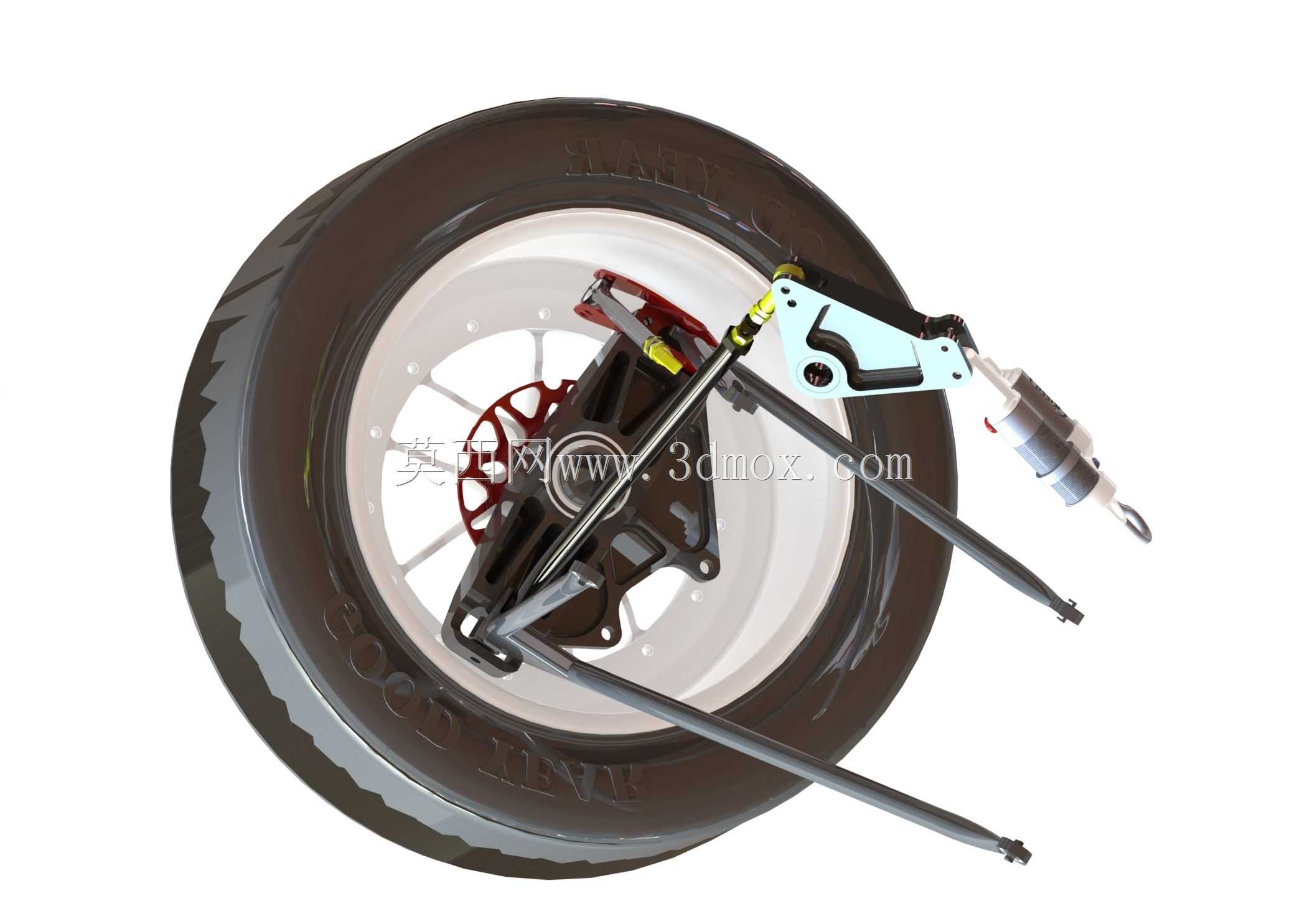

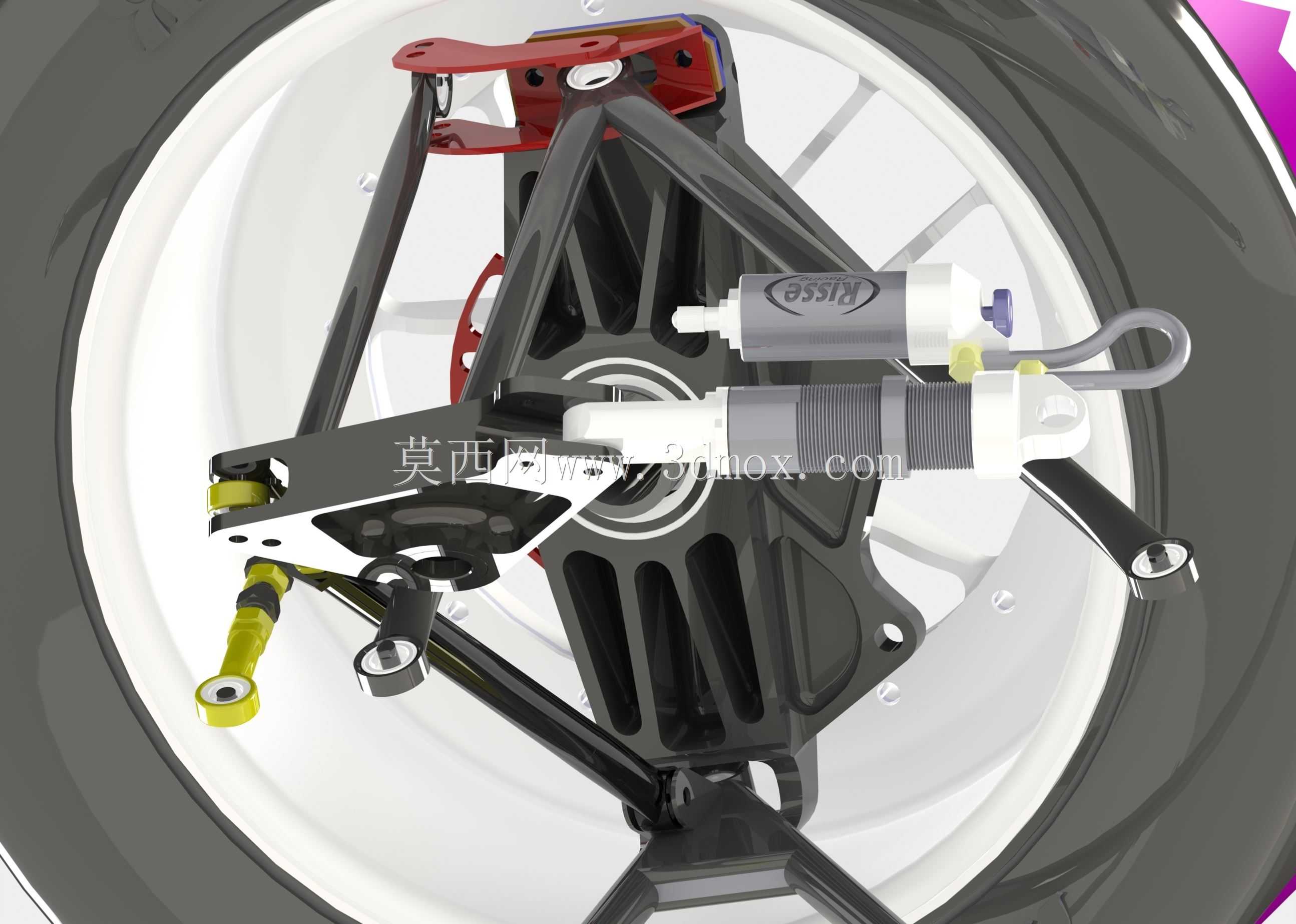

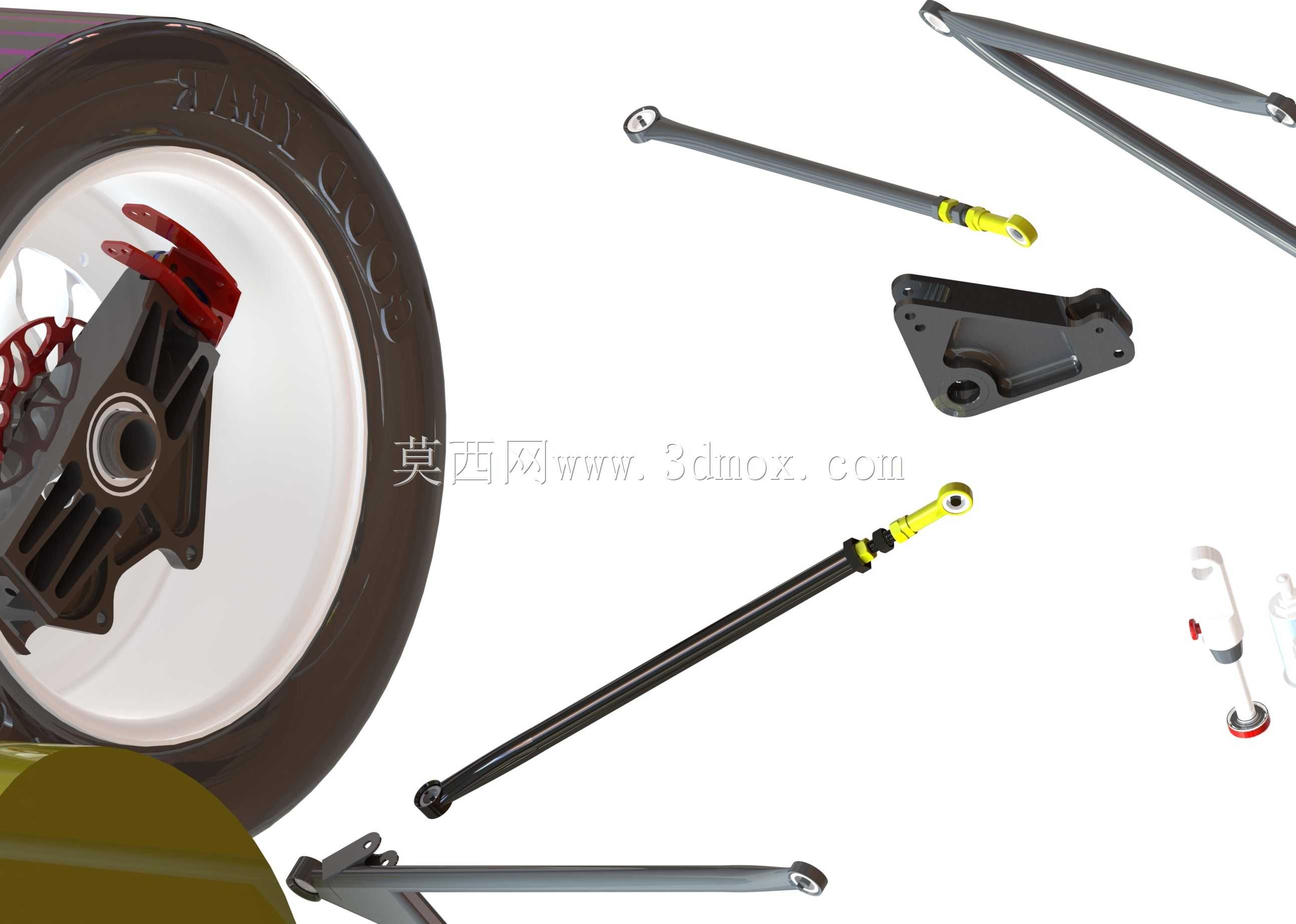

　　在场地赛车的底盘开发流程中，悬架系统的运动学特性直接决定了轮胎接地性能、整车操控极限与行驶稳定性，这套三维结构完整还原了赛车双叉臂式悬架的轮边总成布局，覆盖从车架连接点到轮心安装位的全部硬点结构，可直接用于运动学仿真验证与结构干涉检查。从实际装车场景来看，这套悬架结构适配方程式类场地赛车的前轮安装位，上叉臂与下叉臂均采用镂空式高强度支架设计，在保证连接刚度的前提下尽可能降低簧下质量，叉臂两端的球铰连接点预留了标准的杆端轴承安装位，可根据不同赛道的调校需求调整摆臂长度，进而改变车轮外倾角、主销后倾角等核心定位参数的变化曲线。减震器总成采用斜置式布局，上端通过减震塔支架连接到车架主体结构，下端通过摇臂结构与下叉臂形成联动，

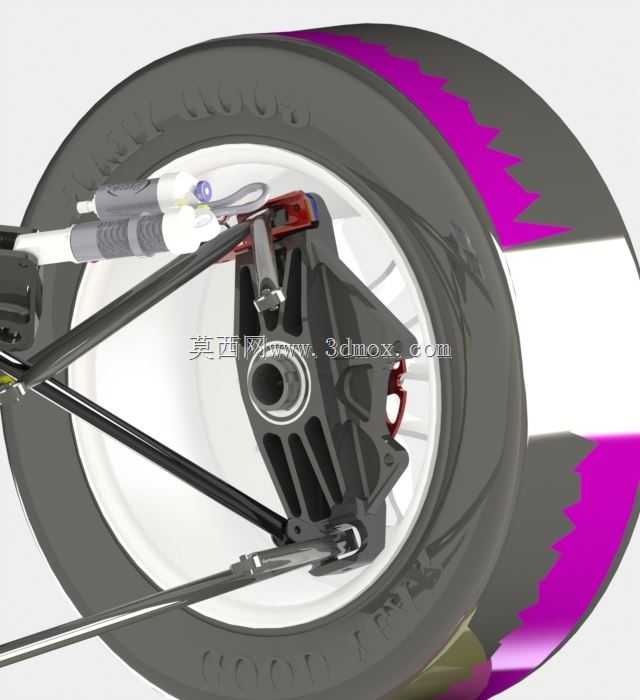

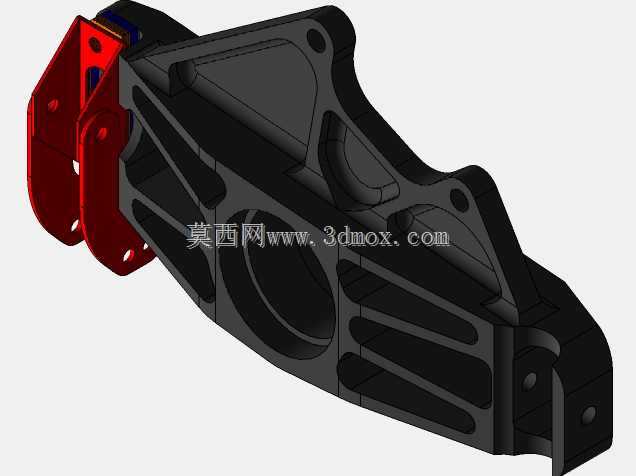

　　这种布局可以在有限的轮舱空间内获得更长的减震有效行程，同时通过摇臂的杠杆比匹配，将车轮跳动的位移与减震器活塞行程做合理匹配，避免减震器在极限压缩或拉伸行程中出现触底或拉脱的风险。轮边的转向节集成了刹车卡钳安装位、轮毂轴承安装孔与转向拉杆连接点，所有安装面的平面度、安装孔的位置度都按照赛车级的装配公差做了结构预留，转向拉杆采用可调式杆端结构，可通过调整拉杆长度改变前束值，匹配不同的转向特性设定。在设计思路上，这套结构优先保证了硬点位置的运动学合理性，在车轮上下跳动的全行程范围内，通过摆臂的几何约束将轮距变化量、外倾角变化速率控制在轮胎抓地力最优的区间内，避免轮距大幅变化导致的轮胎横向滑移，同时让外倾角在车身侧倾时能够获得更合理的补偿，

　　保证轮胎接地面始终与路面保持最大接触面积。从安装边界来看，上叉臂的车架连接点间距、下叉臂的安装孔位坐标都做了明确的结构限定，减震塔的安装面高度可根据车架的实际焊接位置做小幅适配调整，轮心的定位尺寸匹配13英寸赛事专用轮毂的安装规格，刹车卡钳安装位适配四活塞 racing 卡钳的固定孔距，转向拉杆的内点连接位置适配齿轮齿条式转向机的输出端行程范围。结构中所有的铰接点都预留了防尘套与润滑脂注油通道的安装空间，避免赛事环境中的泥沙进入铰接部位导致磨损卡滞，减震器旁的辅助气室安装位与主减震器通过高压管路连接，可根据不同赛道的颠簸程度调整氮气压力，获得更线性的阻尼特性。在实际的赛事调校场景中，工程师可基于这套三维模型快速调整摆臂硬点位置，

　　通过运动学仿真模拟不同弹跳行程下的定位参数变化，无需反复制作实物样件进行台架测试，大幅缩短底盘调校的周期，同时可直接基于模型生成加工图纸，完成摆臂、转向节等定制部件的数控加工，所有结构的壁厚、加强筋位置都经过受力仿真验证，在极限侧向加速度1.8G的工况下，结构变形量控制在0.2mm以内，不会因为结构形变导致定位参数出现不可控的偏移。轮辋内部的空间布局也做了充分的避让设计，减震器、转向拉杆、刹车管路在车轮全角度转向、全行程跳动的工况下都不会与轮辐、刹车盘发生运动干涉，刹车通风管的安装位也预留了固定接口，可直接对接车头的通风导流管路，为刹车盘与卡钳提供持续的冷却气流，避免长时间高强度制动出现热衰减。这套结构的运动学特性还兼顾了直线行驶的稳定性与弯道中的转向响应速度，主销偏距的设定经过反复优化，在制动时不会出现明显的方向盘拉扯力，同时在弯道中轮胎受到路面冲击时，方向盘的反馈力度清晰可控，便于车手精准感知轮胎的抓地极限。
