带安装法兰的厚壁圆筒基座结构

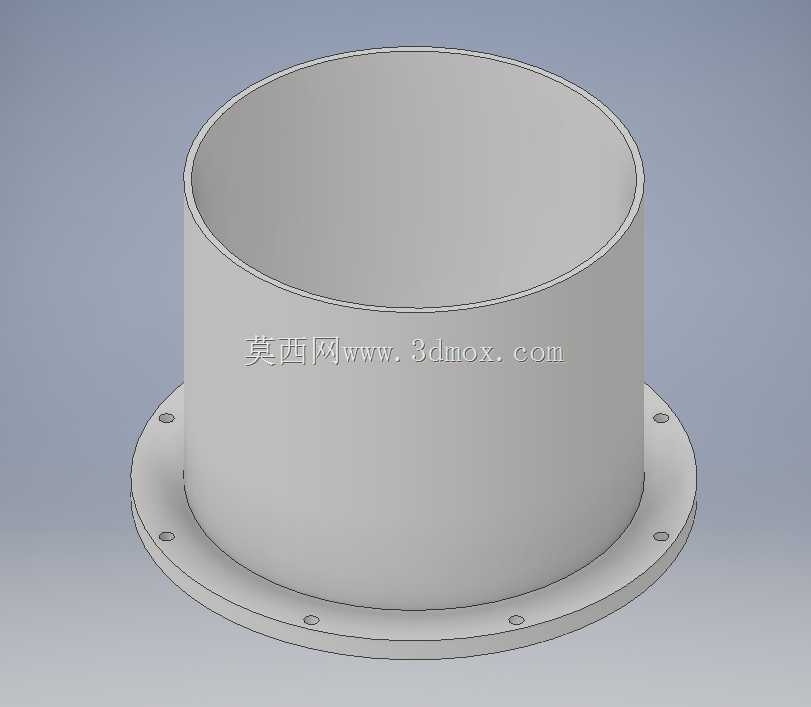

　　这类带底法兰的直立厚壁圆筒构件，在散料处理、通风除尘、粉体输送以及小型常压储料场景里十分常见，很多现场的管路对接、设备出料段、传感器防护安装座都会用到同构型的零件。做结构设计时最先要敲定的不是筒身高度，而是底部法兰的安装边界：法兰盘外径要比筒身外壁单边多出足够宽度，才能沿圆周均匀布置安装孔，孔位不能太靠近法兰外缘，也要避开筒身和法兰的焊接圆角区域，避免螺栓拧紧时局部应力集中或者焊缝被挤压开裂。图中这套结构的法兰沿整圈分布了多个通孔，孔位做了等角度排布，现场安装时不管对接料仓底板、设备机架台面还是预埋基础板，都可以灵活对位，不用刻意找特定起始角度，对现场装配的容错度很高。筒身采用等厚壁设计，壁厚取值10毫米，

　　这个尺寸对于常规碳钢焊接构件来说，既可以承受筒内物料的侧向挤压、低压气流的脉动载荷，也能在筒身外壁加装管接头、传感器支架、观察窗附件时，有足够的攻丝和焊接余量，不会因为壁太薄出现焊穿、螺纹啮合长度不足的问题。筒身上端为敞口直边结构，没有额外做翻边或者快装接头，这种设计的好处是适配性极强：上端既可以直接对接同直径的输送管道，通过抱箍或者外接法兰完成连接，也可以加盖密封端盖，作为小型缓存料仓的直段筒体使用，甚至可以在筒腔内部安装探测类传感器，利用圆筒的封闭侧壁为检测元件提供防护，阻挡外部粉尘、飞溅物料磕碰探头。从建模逻辑来看，这类构件不需要复杂的曲面特征，先绘制底部法兰的草图，拉伸得到法兰盘实体，再同轴绘制筒身的内外壁轮廓，

　　双向拉伸或者薄壁指令生成直立筒段，之后在法兰面上按圆周阵列生成安装通孔，最后在筒身和法兰的交接位置添加过渡圆角，消除直角处的应力集中。实际工程出图时还要额外补充几处细节：法兰的上下表面都要标注平面度要求，保证和对接基础贴合时不会出现局部缝隙，防止运行过程中漏料、漏风；筒身的内外壁同轴度需要控制，避免后续内部加装叶轮、筛网或者检测元件时出现偏心卡滞；法兰安装孔的孔径要比配套螺栓大1到2毫米，抵消现场焊接变形带来的孔位偏移，降低装配难度。如果该构件用作传感器的防护外壳，还可以在筒身侧壁预留开孔位置，用来穿设信号线缆，开孔边缘做翻边或者焊接护线套，避免线缆被钢板锐边割破；如果用作物料缓存筒，

　　筒壁10毫米的厚度可以耐受普通颗粒物料的长期冲刷，短时间内不会出现磨穿漏料的问题，法兰的厚度也要和筒身壁厚匹配，不能过薄，否则螺栓锁紧后法兰容易发生翘曲变形，导致密封面失效。整体结构没有复杂的异形曲面，所有特征都是回转体加阵列孔，加工工艺性很好，既可以采用钢板卷焊后再焊接法兰的方式制作，也可以直接用厚壁无缝钢管切割成筒段，再和切割好的法兰盘组焊，量产时成本很低，维护更换也十分方便，现场如果出现法兰面磕碰损伤，只需要重新铣削法兰平面或者直接更换法兰盘，不用整体替换整个筒段，能有效降低设备的后期运维成本。
