异形法兰安装板造型练习结构

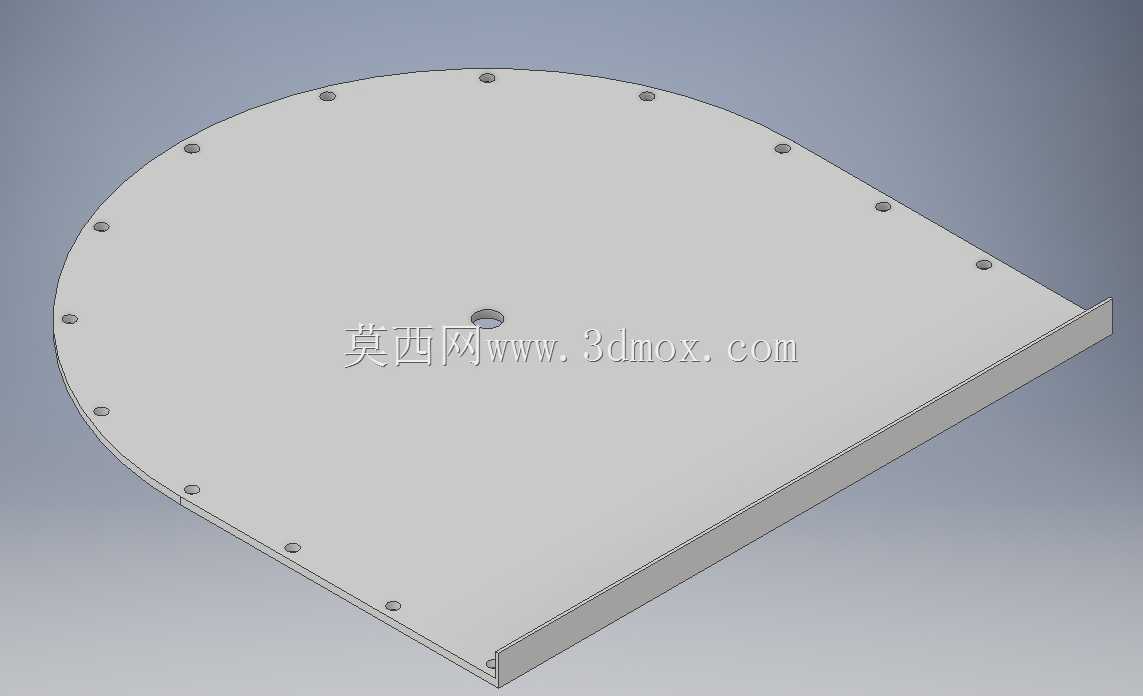

　　该结构件以一块平板式安装基体为核心，整体轮廓由圆弧边与直边组合而成，并非规则圆形或矩形法兰。圆弧侧沿周向布置多枚沉孔，直边侧保留平直安装边界，板面中心设置单独通孔，适合作为设备端盖、转接板、传感器安装座或小型机构底板的造型训练对象。从实际使用场景看，这类板件常见于检测装置、仪器仪表外壳、轻型自动化设备机架以及实验工装中，主要承担定位、封盖、支撑和接口转换作用。圆弧轮廓能够避让内部旋转件或圆柱壳体，直边则便于贴近机架立面、导轨侧面或箱体边界安装，两种轮廓组合后可在有限空间内兼顾覆盖范围与装配可达性。

　　板厚方向采用均匀实体表达，边缘具有明确侧壁，说明建模时并非单纯绘制二维草图，而是通过拉伸形成具有装配厚度的零件。周向沉孔沿外缘分布，孔位靠近轮廓边界，可用于穿入螺钉后将板件固定到基座或壳体上；沉孔结构能够容纳螺钉头部，使装配后板面保持平整，避免突出钉头干涉上方覆盖件或运动部件。中心孔可作为轴类零件穿过孔、线缆过孔、定位销孔或检测元件避让孔，具体用途取决于整机布置，但其位置处于板件几何中心附近，天然适合与回转中心、检测轴线或安装基准建立关联。

　　设计思路上，该零件重点训练轮廓约束、孔系阵列、局部直边裁切和实体加厚等基础建模能力。圆弧段孔位可采用圆周阵列思路建立，再根据直边区域删除不需要的孔位，或逐点按安装角度约束；直边上的孔位则应结合边距、孔间距和螺钉扳手空间进行布置。若用于受力较大的连接场景，孔边到板外缘需要保留足够宽度，防止拧紧时局部应力集中或板面变形；若仅作为轻型盖板，则孔位布置更侧重密封压紧均匀性，沿轮廓连续分布可使紧固件受力节奏更稳定。

　　安装边界方面，圆弧外侧决定了板件在圆柱腔体内的最大覆盖范围，直边决定了与相邻平面结构的贴合极限。装配时需先确认中心孔与被穿过零件之间的同轴关系，再以其中一个沉孔作为周向防转基准，其余孔位用于压紧固定。由于板件一侧为直线边界，装入圆形壳体或回转机构时，直边还可充当防错方向，避免装配旋转角度错误。若后续投入工程出图，应补充板厚、孔径、沉孔深度、孔位分布半径、直边到中心距离以及表面处理要求；若采用钣金或铣削加工，还需根据材料强度校核孔边距和紧固扭矩。整体模型结构简洁，但涵盖了机械板件设计中常见的轮廓裁切、孔系排布、安装避让和基准统一问题，适合作为三维造型与结构理解练习。
