多安装孔铰接支座机械结构设计

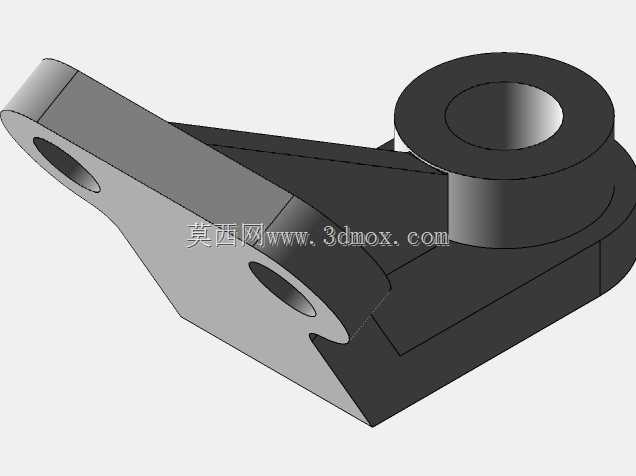

　　该铰接支座类零件在轻工自动化输送线、小型工装夹具台以及检测工位的摆臂机构中十分常见，主要承担回转支承与跨距连接的双重作用，一端的大直径同轴筒段用于嵌入衬套或滚动轴承，为摆杆、摇臂类活动构件提供回转基准，另一端的平板安装面则通过两处通孔完成与机架基体的锁固，中间的斜向加强筋把两个受力区域连为整体，避免悬臂受载时出现根部弯折。从实际装配边界来看，大筒段的外圆设置了双层台阶，既可以对轴向装入的轴承做端面限位，也能在外侧预留端盖或防尘挡圈的安装位置，筒体内孔的同轴度需要在加工时重点管控，否则穿入回转轴后会出现卡滞、偏磨的问题。底板部分的两个安装孔分别布置在前后两个凸耳上，孔位中心距需要和机架预装的螺柱位置严格匹配，凸耳下方做了局部加厚，

　　螺栓锁紧时的压应力不会直接作用在薄板区域，也能分散支座受到的倾覆力矩。中间连接区域没有采用等厚直壁的做法，而是顺着载荷传递路径布置斜向加强筋，筋板两侧和筒体、底板交接的位置都预留了铸造或铣削加工的圆角过渡，这也是结构设计里很容易被忽略的细节——如果转角处直接做成尖锐直角，载荷循环作用下应力会在尖角位置集中，长期往复摆动后很容易萌生疲劳裂纹。在建模过程中处理筋板与圆筒外圆相接的区域时，需要特别注意相切过渡的连续性，不能让加强筋的侧面和圆柱面形成突兀的交线，合理的做法是让筋板侧壁沿圆柱切线方向延伸，再叠加恒定半径的圆角，让载荷从平板区域平顺传递到筒体壁厚上，既减少了应力集中点，也让铸件在冷却过程中不会因为壁厚突变产生缩孔缺陷。

　　零件的整体外轮廓没有多余的突出结构，所有棱边都做了小倒角处理，搬运和装配时不会划伤操作人员，底板的下表面为完整的贴合基准面，加工时一次铣削成型即可保证和机架安装面的接触刚度，不需要额外增加调整垫片。大筒段的轴向长度要和所选轴承的宽度、轴端挡圈的厚度匹配，装入轴承后内圈可以和回转轴的轴肩贴合，外圈由筒段内侧台阶限位，轴向窜动量能够控制在装配要求的范围内。两处底板安装孔采用沉孔或光孔设计，装配时内六角螺栓从上往下穿入，锁紧后螺栓头部不高出底板上表面，不会和上方摆动的构件发生运动干涉。在工位布局中，这类支座通常成对使用，两个支座的大筒孔保持同轴，共同支撑一根横向摆轴，摆轴上挂载压轮、导向块或检测触头等执行件，

　　气缸或电动推杆驱动摆臂往复转动时，支座需要同时承受径向载荷和少量轴向推力，加强筋的走向刚好对应主要受力的对角线方向，材料利用效率比整块实心支架更高，整机重量也能得到控制。针对三维建模环节，先绘制底板的轮廓草图并拉伸得到基础基体，再在对应位置创建大筒段的回转特征，之后搭建中间连接壁和加强筋，最后统一处理所有孔特征、圆角和倒角，建模顺序和实际加工的工序逻辑保持一致，后续修改孔距、筒高或筋板厚度时，特征树不会出现大面积报错，参数化调整的效率更高。装配校验阶段还要把配套的螺栓、轴承、摆轴全部调入装配体，模拟摆臂的全行程摆动，检查筒段端面、加强筋侧面和运动构件之间的安全间隙，避免实际运行时出现摩擦碰撞。
