铰接式传感安装支座结构设计

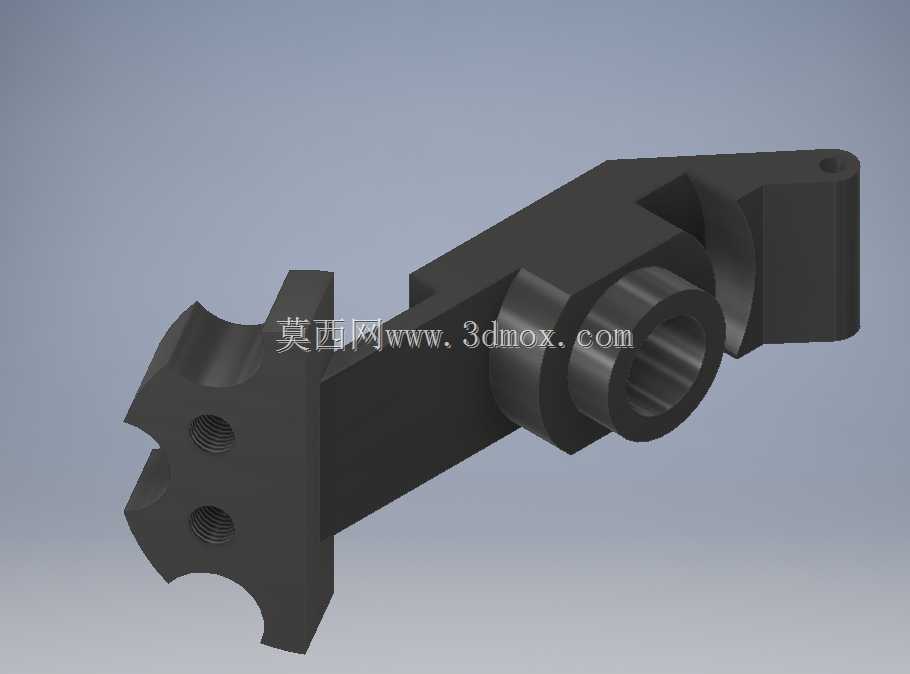

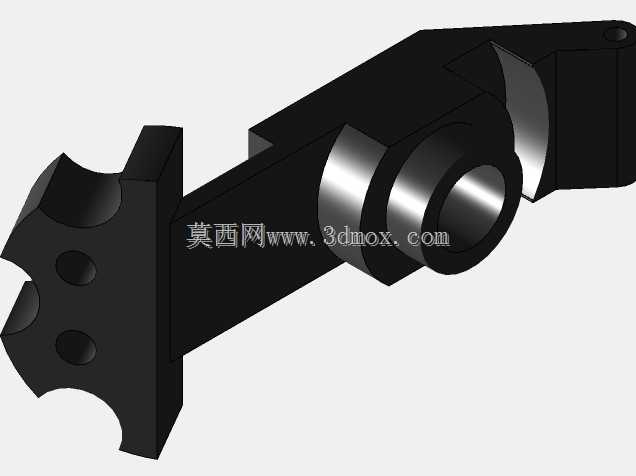

　　在工业传感检测工位的布局里，这类异形铰接支座承担着把检测元件稳定固定在设备运动侧的核心作用，它既不是标准型材切焊出来的简易支架，也不是纯装饰性的外观件，所有结构特征都围绕现场装夹、受力传导和检测对位的实际需求展开。从结构布局来看，支座一端设计了双叉式抱夹卡口，卡口轮廓做成和被测转轴外径匹配的圆弧面，卡口侧壁预留了两个同轴螺纹孔，锁紧螺钉穿过螺纹孔后可以把整个支座抱紧在圆轴或者导向杆上，不需要额外焊接或者打孔破坏原有设备的基体，现场改造旧设备的时候不用拆解原有轴系，松开螺钉就能调整支座的周向角度，对准检测位置之后再锁紧，调试效率比焊接支架高很多。支座中段是变截面的承力梁，梁体没有做成等厚的方块，而是在靠近铰接端的位置做了局部加厚，

　　靠近抱夹端的位置适当减薄，这种变截面设计不是为了省料，而是对应实际受力分布：传感元件工作的时候会受到往复冲击载荷，载荷从端部铰接耳传递到梁体，靠近铰接位置的弯矩最大，加厚截面可以把弯曲应力控制在材料许用范围里，靠近抱夹端的弯矩更小，减薄之后既不会出现强度冗余，也能降低整个支座的自重，避免设备高速往复运动的时候因为支座过重带来额外的惯性载荷，影响轴系的动平衡。支座另一端集成了同轴的圆筒铰接座，筒体内孔是整根零件的装配基准，内孔的尺寸公差按照间隙配合设计，配套的铰接销轴可以穿过内孔，把支座和设备的摆动连杆连接在一起，筒体外圆做了两级凸台，凸台端面可以作为轴向定位面，安装的时候垫片或者限位环贴在凸台端面上，就能控制支座的轴向窜动量，

　　不需要额外加工定位槽。端部的双耳铰接板上预留了销孔，销孔和圆筒内孔保持平行度公差，装配之后整个支座可以绕销轴小角度摆动，补偿设备运行过程中产生的位置偏差，避免硬连接把传感元件的安装座掰裂。很多现场调试的工程师都遇到过类似问题：设备运行时振动大，刚性硬连接的支架用久了会出现焊缝开裂、螺钉松脱的问题，这种带铰接补偿的支座就能通过小范围摆动释放装配应力，不会把冲击载荷直接传递到传感元件的壳体上。从安装边界来看，抱夹端的圆弧卡口直径适配车间常见的直径20到30毫米的导向圆轴，两个锁紧螺纹孔采用标准公制细牙螺纹，锁紧之后的夹持力可以满足常规工业传感检测的抗振要求，不会因为设备正常运行的振动出现滑移。中段承力梁的长度控制在120毫米左右，

　　这个长度是现场布局反复权衡后的结果：太短的话传感元件离运动部件太近，运行过程中容易和周边的管线、护罩发生干涉；太长的话梁体的悬臂刚度会下降，检测位置会出现抖动，影响传感信号的稳定性。铰接端的圆筒内孔直径按照标准销轴尺寸系列设计，和市面常见的连杆销轴、关节轴承外径匹配，不需要单独定制非标销轴，备件替换的时候直接采购标准件就能完成维护。整个零件的所有棱边都做了倒角处理，外轮廓没有尖锐的尖角，一方面是避免装配的时候划伤操作人员，另一方面倒角可以消除机加工过程中产生的应力集中，长期受交变载荷的位置不会从尖角处萌生疲劳裂纹。建模过程中可以先绘制抱夹端的圆弧轮廓和螺纹孔位置，再拉伸中段的承力梁，之后叠加铰接端的圆筒和耳板特征，最后对所有相交位置做圆角过渡，每一处特征的尺寸都对应实际装配需求：抱夹卡口的开口宽度比被夹持轴的直径小1到2毫米，锁紧螺钉拧紧之后卡口会产生微量弹性变形，抱紧轴的外表面；圆筒内孔的端面和梁体的结合处做了加强圆角，避免铰接受力的时候结合位置出现断裂。这类支座常用在自动化生产线的位置检测、设备转轴的转角反馈、摆动机构的限位传感安装场景，既可以固定接近开关、光电传感器的检测端，也可以作为小型铰接连杆的中间连接座，适配轻工装备、输送设备、非标专机的多种安装需求，结构紧凑，不需要占用过大的安装空间，在原有设备的预留间隙里就能完成装夹，不用大范围改动设备的原有结构。
